摘要

随着消费电子产品对影像性能要求的不断提升，音圈马达（Voice Coil Motor, VCM）作为核心致动器，正经历从传统开环自动对焦（AF）向集成高精度闭环控制、多轴光学防抖（OIS）的复杂机电一体化系统演进。本研究报告深入分析了市场对VCM提出的“更薄、更快、更静、更准”四大核心需求，并提出了基于零磁通闭环传感、硬件级温漂补偿和先进鲁棒控制算法的综合设计方案。报告强调了在极致微型化限制下，通过结构力学创新（如抗扭转设计）和“光-机-电-热”多物理场耦合仿真（结合武汉二元科技的能力）来保障系统环境鲁棒性和定位精度的重要性。同时，报告对比了VCM与形状记忆合金（SMA）、液体镜头（Liquid Lens）等竞争技术，明确了VCM在控制稳定性和静音性能上的战略优势，并展望了AI与机器学习在未来VCM智能控制中的应用前景。

1. 绪论与市场驱动力

1.1 消费电子对VCM性能的四大核心需求解析

现代消费电子设备，尤其是智能手机，对集成式相机模组的性能要求已达到前所未有的高度。这直接推动了VCM技术的变革，其研发核心聚焦于四个相互关联且常常相互制约的关键性能向量：“更薄、更快、更静、更准” 。

核心需求	驱动力与挑战	关键技术实现路径
更薄	极致轻薄设计趋势，压缩轴向尺寸。	异形线圈设计（跑道型）、高密度磁路优化、组件高度集成化。
更快	缩短自动对焦（AF）和光学防抖（OIS）的响应速度（Settling Time）。	高驱动力、低惯量设计、高带宽闭环控制系统、先进控制算法。
更静	视频录制和安静环境下的低噪声要求。	恒定电流（CC）驱动模式优化、精密机械缓冲件、优化悬挂系统。
更准	亚微米级定位精度和强大的定位保持力。	闭环霍尔传感器（零磁通原理）、硬件级温漂补偿、环境补偿技术。

1.2 VCM技术演进与竞争格局

VCM系统基于洛伦兹力原理，通过精确控制电流产生平滑、连续的推力，使其在本质上优于依赖离散步长的传统步进马达。随着影像技术的进步，VCM的功能已从简单的AF驱动器升级为复杂的AF/OIS复合致动系统，例如具备抗磁干扰能力的微型五轴式光学防抖结构 。

然而，VCM技术正面临来自SMA和液体镜头的挑战。

VCM与竞争技术的战略定位对比

技术类型	核心优势	核心挑战	战略定位
VCM (音圈马达)	成熟供应链、成本效益高、控制带宽高、静音性能优（恒流驱动）。	推力密度相对较低、易受热漂移影响。	主流AF/OIS市场，专注于高精度闭环控制和环境鲁棒性。
SMA (形状记忆合金)	极高的推力/体积比（可达VCM的10倍）。	驱动模式单一（主要为PWM）、热控制复杂、响应速度受热循环限制。	驱动重型光学组件、超长焦、高倍率潜望式镜头。
液体镜头 (Liquid Lens)	极快的对焦速度（毫秒级）、无机械磨损、紧凑 。	成本较高、对温度敏感、光学性能受限、部分方案仍需VCM驱动。	工业视觉、对速度要求极高的特定应用。

面对竞争，VCM的战略升级方向不应是盲目追求推力密度，而应集中于其核心优势：卓越的控制精度和环境稳定性。这要求VCM设计必须全面转向集成高精度传感和智能环境补偿的闭环架构。

2. VCM机电一体化架构深度解析

2.1 结构微型化与高密度设计（“更薄”要求）

为满足“更薄”的需求，VCM设计必须最大限度地利用微小空间，实现高密度集成。

1. 异形线圈与集成化：采用跑道线圈或利用平行四边形原理的闭环马达，能够更好地贴合马达底座，有效利用空间。例如，在跑道线圈内部集成芯片及电容，实现功能的高度整合 。
2. 组件优化：通过优化的底座和外壳凸台设计，确保缓冲片组装位置的精度和装配后的稳定性，同时防止部件在运动或冲击时发生剐蹭。

2.2 机械稳定性与抗冲击设计（“更静”与“更准”要求）

VCM的定位精度和长期可靠性，依赖于稳健的机械结构。

“将可靠性视为精度的延伸维度至关重要。一个在跌落后无法维持光学对准或内部组件受损的VCM，从可靠性角度看，就是精度不合格。”

• 抗扭结构：通过在底座底部设置长方形凸起，并与镜头载体的四角位置协同作用，形成强大的马达抗扭结构。这对于维护定位精度和系统寿命至关重要，尤其是在遭受跌落或冲击时（信赖性冲击）。
• 缓冲与减震：精确的缓冲片组装位置有助于在高速运动中吸收惯性冲击，抑制机械振动，从而减少噪声并保持定位稳定性，满足“更静”和长期“更准”的要求。

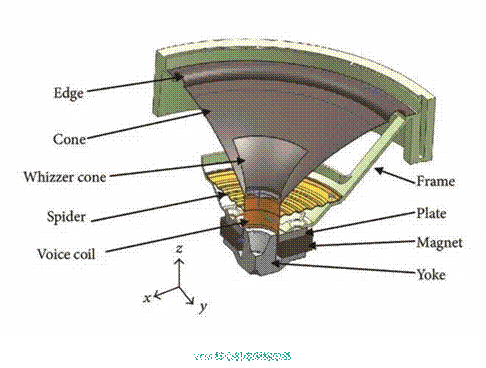

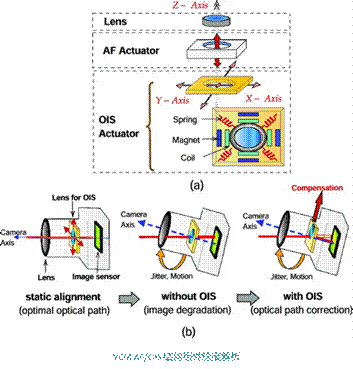

2.3 5轴OIS VCM的结构实现

多轴防抖是VCM结构复杂性的极致体现。五轴OIS致动器通常包含多组磁石（三组以上）和多组线圈，通过巧妙的机械连接和抗磁干扰设计，实现AF、倾斜（Tilt）和偏移（Shift）等复杂运动 [2]。这种复杂集成要求结构设计具备抗磁干扰能力，以确保各轴运动的独立性以及霍尔传感器的测量准确性。

3. 高精度闭环控制系统设计

3.1 传感技术：零磁通闭环霍尔传感器

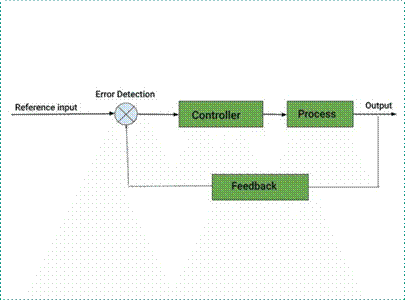

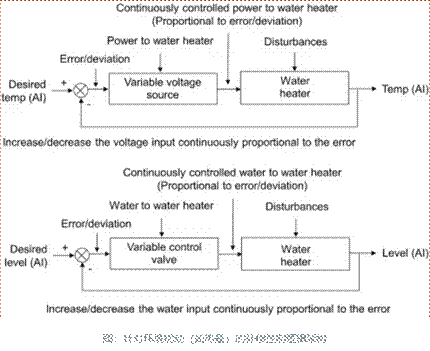

图：闭环控制系统经典架构 (Reference Input, Controller, Process, Feedback)

闭环控制系统的核心在于精确、可靠的位置反馈。高性能VCM必须采用闭环霍尔传感器（补偿/零磁通, C/L）而非传统的开环霍尔传感器。

传感器类型	工作原理	性能特点	适用场景
开环霍尔 (O/L)	测量原边电流产生的磁通。	精度和线性度有限，易受磁滞和热漂移影响。	传统低成本、低精度AF应用。
闭环霍尔 (C/L)	引入补偿电路，使霍尔元件处于“零磁通”状态。	极大地提高了电流测量的精度、线性度和动态范围。	高性能闭环VCM、OIS所需的高稳定性动态精度。

零磁通原理极大地提高了位移测量的精度，有效减少了磁滞和非线性误差，是实现亚微米级定位精度的关键 。

3.2 驱动模式的深度权衡与双模态策略

VCM驱动模式的选择是平衡“更快”和“更静”的关键。

• 恒定电流模式 (CC)：最大限度地减少开关噪声（包括电磁干扰和机械啸叫），是满足“更静”要求的首选模式。适用于稳定对焦保持（AF Holding）和安静的视频拍摄。
• 脉冲宽度调制模式 (PWM)：在驱动效率和响应速度上具有优势。适用于需要快速位移（如初始AF搜索或快速OIS校正）的场景。

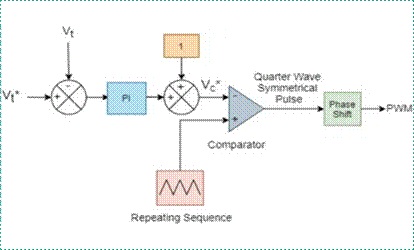

图：PWM生成与控制逻辑原理框图

高性能VCM系统应采用双模态驱动策略：在需要快速响应时采用经过优化滤波的高频PWM模式，而在需要静音和稳定时切换到恒定电流模式。

3.3 先进控制算法的应用与AI赋能

传统的PID控制在VCM系统中难以克服非线性和外部扰动（如震动、温度变化），难以满足“更准”的高动态精度要求。因此，VCM控制正向更复杂的鲁棒控制和智能控制发展 。

1. 鲁棒控制：
   • 滑模控制（SMC）：通过在系统状态空间中设计一个滑动模态，使系统状态沿该模态运动，对参数变化和外部扰动具有强鲁棒性。研究表明，SMC在VCM驱动的X-Y运动系统中能实现高精度控制 。
   • 自适应鲁棒控制（ARC）：结合自适应律和鲁棒控制，用于补偿系统模型中的不确定性，进一步提高VCM在复杂环境下的性能 。
2. AI与机器学习集成：
   • 最新的VCM驱动IC趋势是集成AI和机器学习（ML）能力 。AI可以用于：
     • 预测对焦：基于图像识别和运动趋势，预测最佳对焦位置，减少搜索时间。
     • 智能调优：在生产和使用过程中，通过ML算法自动学习和补偿单个马达的非线性特性、磁滞效应和温度漂移，实现更快的Settling Time和更高的精度。

4. 热管理与环境鲁棒性保障

4.1 热漂移机制与传感器共置策略

VCM工作电流产生的焦耳热是导致系统精度漂移的主要因素。温度变化会引起霍尔元件的灵敏度（K）和输出零点（V_offset）漂移，直接削弱闭环系统的精度 。

为实现精确补偿，必须采取严格的传感器布局策略：

4.2 硬件级温漂补偿技术

仅依靠软件校准不足以应对高精度VCM对环境鲁棒性的要求。硬件级补偿能够提高响应速度，减少控制回路延迟。高性能温漂补偿电路通常采用先进的半导体工艺，实现高级双重补偿机制 ：

1. 增益补偿：通过在霍尔电压放大电路中采用与霍尔元件形状和材料均一致的负载电阻，抵消霍尔元件本身的温漂误差。
2. 带隙补偿：利用带隙基准电路产生的高低温补偿电流，对放大器电路的尾电流进行温度补偿。

这种硬件级的补偿提供了强大的技术基础，可将温漂系数控制在极低水平（例如35 ppm/°C），确保VCM的“更准”性能在宽温环境下得到保证 。

5. “光-机-电-热”一体化仿真分析

VCM的研发是一个典型的多物理场耦合问题，需要机械、光学、电磁、热学等领域的协同。武汉二元科技有限公司作为专注于国产自主可控光学仿真软件研发的企业，其“光-机-热”一体化仿真能力为VCM综合设计方案提供了关键支撑。

仿真分析模块	解决的核心问题	VCM设计价值
光-机-热集成分析	驱动电流产生的局部热梯度对镜头成像质量（MTF、偏心）的影响。	评估热影响，验证高精度温漂补偿电路的设计效果。
公差与装配分析	VCM在驱动过程中的装配误差、倾斜（Tilt）和偏移（Shift）对成像质量的敏感度。	确定最优机械公差标准，在保证“更准”定位的同时，提升良品率。
CAD建模与空间优化	异形线圈、磁石阵列在极小空间内的布局与干涉。	验证“更薄”设计，确保不产生磁路干扰或部件剐蹭。
杂散光与抗磁干扰模拟	VCM金属结构件反射产生的鬼像和散射光；多轴OIS的磁场交叠干扰。	抑制杂散光，辅助设计具备抗磁干扰能力的磁石与线圈布局。

通过将国产自主的仿真平台嵌入VCM的研发流程，企业可以在虚拟环境中完成“设计-仿真-优化”的闭环，显著缩短产品迭代周期，支撑高端相机模组的精密机电一体化设计 。

6. 结论与设计实施路线图

高性能VCM系统设计要求设计者在极致的尺寸限制下，同步提升速度、精度和静音性。实现“更薄、更快、更静、更准”的需求，必须全面转向集成高精度传感和智能环境补偿的闭环控制架构。

6.1 VCM系统性能优化与设计策略关联表

市场需求	VCM 设计策略	关键技术实现
更薄	结构微型化、高集成度	异形线圈、内部集成芯片、高密度磁路优化。
更快	高带宽、动态响应	鲁棒控制算法（SMC/ARC）、AI预测对焦、双模态驱动。
更静	稳定驱动、机械噪声抑制	恒定电流驱动模式、精密缓冲片、抗扭结构。
更准	闭环反馈、环境鲁棒性	零磁通闭环霍尔传感器、硬件级温漂补偿电路、传感器紧密共置。

6.2 高性能VCM设计实施路线图建议

阶段	目标	关键行动
1. 架构奠基	精度优先，确立闭环基础。	强制采用闭环系统，集成零磁通原理的高性能霍尔传感器。机械设计上确保霍尔传感器和温度传感器紧密共置。
2. 核心电路集成	极致温漂控制与环境鲁棒性。	投入研发资源开发和集成高性能、宽温度范围的硬件级温漂补偿电路（增益补偿与带隙补偿）。
3. 机电耦合优化	平衡“薄、静、快”需求。	机械结构采纳异形线圈和高可靠性的抗扭结构。驱动策略采用CC/PWM双模态驱动。
4. 功能扩展与量产	应对高端市场，实现高良率量产。	针对高端市场设计具备抗磁干扰能力的5轴OIS复合VCM结构。优化机械结构以支持全自动化量产。
