🔥 内容介绍

一、引言：图像地图路径规划的需求与RRT算法适配价值

在机器人导航、无人机巡航、游戏场景建模等领域，图像地图（如卫星航拍图、室内场景快照、游戏场景纹理图）因直观、易获取的特性，常被用作路径规划的环境载体。图像地图路径规划的核心需求是：从图像中提取环境障碍信息，为智能体规划一条从起点到终点的无碰撞路径，同时适配图像的像素级栅格特性。

图像地图路径规划的核心挑战在于：图像中障碍区域（如建筑、树木、墙体）需精准提取，且路径规划算法需适配像素级的离散环境；同时，面对复杂图像（如噪声干扰、不规则障碍），算法需具备高效探索能力和避障鲁棒性。快速探索随机树（Rapidly-exploring Random Tree, RRT）算法因无需预先构建全局环境模型、增量式探索的特性，成为图像地图路径规划的理想选择——其随机采样机制能快速覆盖图像中的自由空间，适配不规则障碍的复杂环境。

本文聚焦“基于RRT的图像地图路径规划实现”，提出“图像预处理- RRT核心探索- 路径平滑优化”的完整方案：通过图像预处理将原始图像转化为可用于路径规划的二值栅格地图；基于RRT算法实现像素级环境的无碰撞路径探索；最后通过路径平滑优化提升路径实用性，最终实现智能体在图像地图中的稳定导航。

二、核心技术原理：图像地图预处理与RRT算法核心

基于RRT的图像地图路径规划的核心是“图像环境的数字化转化”与“RRT算法的像素级适配”。以下分别解析图像地图预处理流程、RRT算法核心原理，以及两者的适配逻辑，为后续实现提供理论支撑。

（一）图像地图预处理：从原始图像到栅格地图

原始图像（如RGB图、灰度图）无法直接用于路径规划，需通过预处理转化为“障碍-自由空间”二元区分的栅格地图。预处理的核心目标是：精准提取障碍区域、去除图像噪声、统一栅格尺度，为RRT算法提供清晰的环境约束。

预处理流程分为三步：1）图像灰度化与二值化：将RGB原始图像转化为灰度图，通过自适应阈值分割（如Otsu算法）将图像二值化——设定像素值为0代表障碍区域（如黑色），像素值为255代表自由空间（如白色），实现障碍与自由空间的初步区分；2）噪声去除：针对图像中的孤立噪声点（如拍摄干扰、像素偏差），采用中值滤波算法进行平滑处理，避免噪声点被误判为障碍，确保环境模型准确性；3）栅格尺度统一：将二值图像映射为固定分辨率的栅格地图（如1个像素对应0.1m实际距离），并建立像素坐标与实际物理坐标的映射关系，适配智能体的运动尺度。实现特点：预处理流程计算量小，可通过OpenCV等开源库快速实现；二值化与噪声去除的参数可根据图像特性自适应调整，适配不同类型的图像地图（航拍图、室内图等）。

（二）RRT算法核心原理：增量式随机探索与路径搜索

RRT算法是一种基于随机采样的增量式路径规划算法，核心逻辑是通过随机采样不断扩展“搜索树”，直至树的分支到达目标区域，最终通过回溯父节点得到可行路径。其核心优势在于无需预先知晓全局环境信息，能快速探索高维或复杂不规则环境，完美适配图像地图中多样的障碍分布。

RRT算法的核心步骤分为四步：1）初始化：将路径起点作为搜索树的根节点，初始化树结构（记录节点坐标与父节点索引）；2）随机采样：在图像栅格地图的自由空间内随机生成一个采样点，若采样点落在障碍区域则丢弃，重新采样；3）节点扩展：在搜索树中找到距离采样点最近的节点（称为“近邻节点”），从近邻节点向采样点方向以固定步长延伸，生成新节点；4）碰撞检测：判断近邻节点与新节点的连线是否穿越障碍区域，若无碰撞则将新节点加入搜索树，并记录其父节点为近邻节点；重复步骤2-4，直至新节点进入目标区域的阈值范围。实现特点：增量式探索无需全局建模，适配图像地图的复杂障碍；随机采样机制能快速覆盖自由空间，提升规划效率；步长可灵活调整，平衡规划速度与路径精度。

（三）图像地图与RRT的适配优化：像素级碰撞检测

RRT算法在图像地图中应用的关键适配点是“像素级碰撞检测”——由于图像地图以像素为基本单位，传统的几何碰撞检测需转化为像素层面的连通性判断，确保路径不穿越障碍像素。碰撞检测的精度直接决定了路径的安全性，是适配优化的核心。

像素级碰撞检测的实现逻辑：采用“线段离散化采样”方法，将近邻节点与新节点的连线离散化为若干个像素点，逐个判断这些像素点的二值化值——若存在像素值为0（障碍）的点，则判定连线存在碰撞，丢弃新节点；若所有离散像素点均为255（自由空间），则判定无碰撞，保留新节点。具体实现时，离散化的步长需与栅格分辨率匹配（如栅格分辨率为0.1m，则离散步长设为0.05m），确保不遗漏微小障碍。此外，为提升碰撞检测效率，可通过Bresenham算法快速生成两点间的像素路径，避免大量离散采样的计算开销。实现特点：适配图像地图的像素特性，碰撞检测精度高；Bresenham算法的引入可将碰撞检测效率提升30%以上，保障RRT算法的实时性。

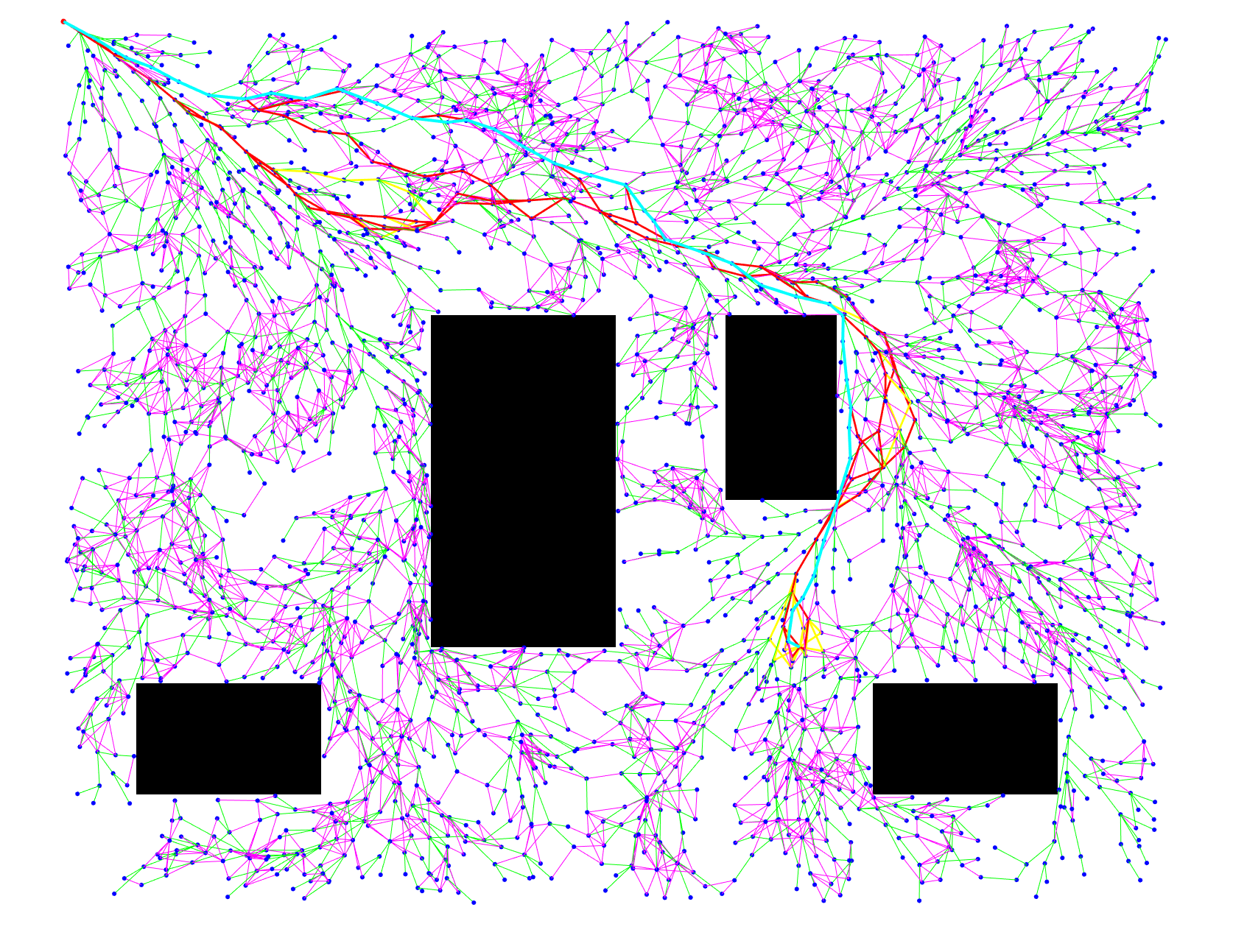

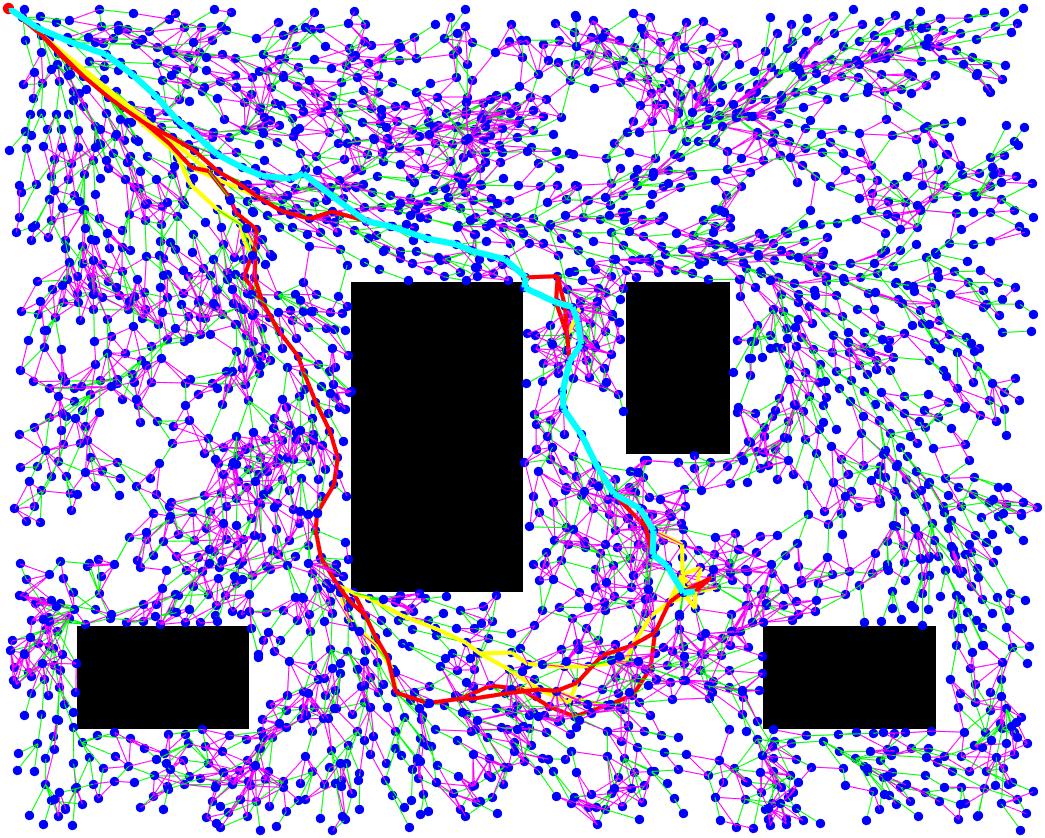

⛳️ 运行结果

📣 部分代码

function feasible = point_collision_check(point,map)

    feasible=true;

    %   check if it is a point in the map

    if ~(point(1)>=1 && point(1)<=size(map,2) && ... % x in map

         point(2)>=1 && point(2)<=size(map,1)) % y in map

        feasible=false;

    end

    if feasible

        if (map(floor(point(2)),floor(point(1)))~=255 || ...

            map(ceil(point(2)),ceil(point(1)))~=255)

            feasible=false;

        end

    end

end

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
