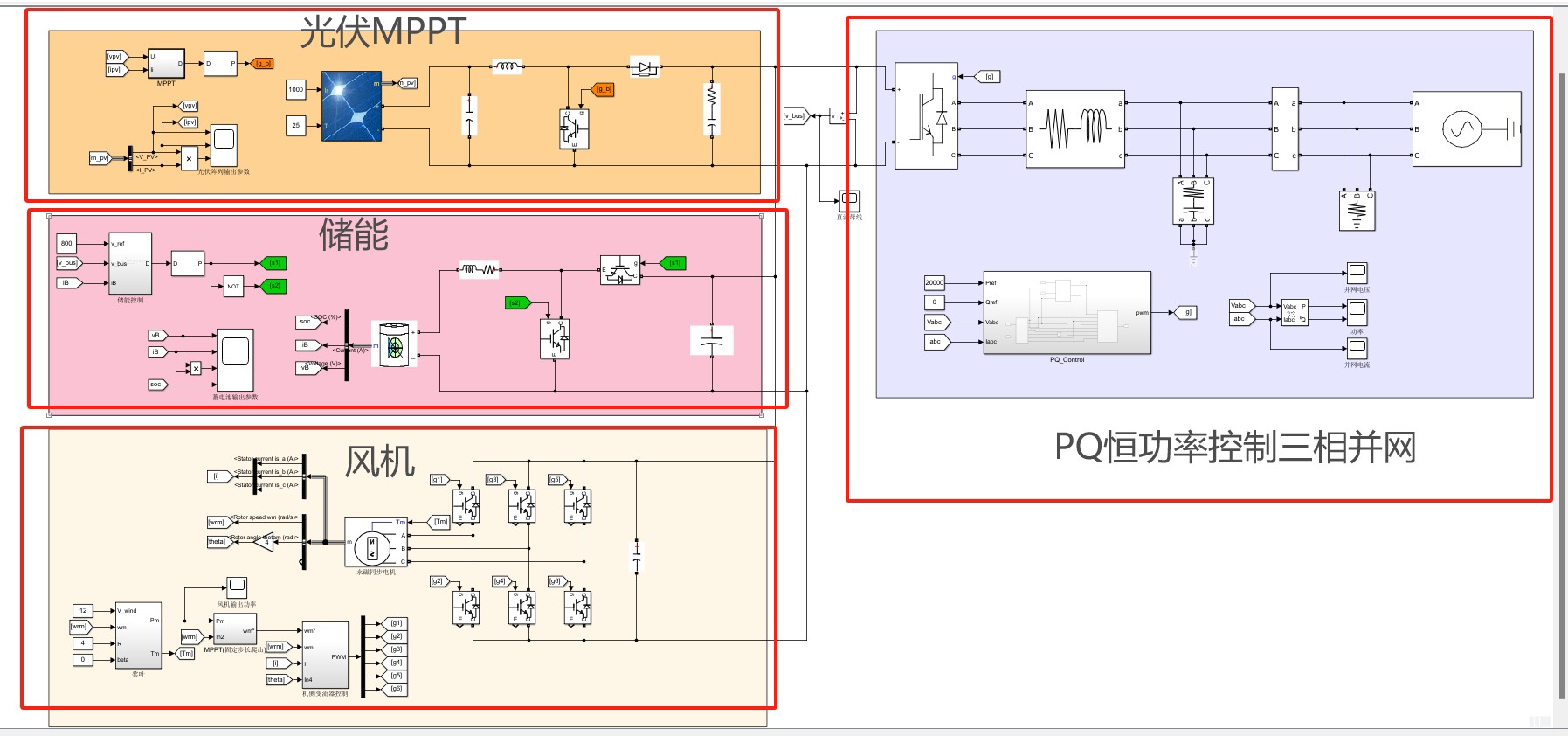

共直流式风光储并网发电系统仿真模型 共直流母线式风光储：风力发电+光伏发电+储能+三相逆变并网 ①光伏Boost:采用电导增量法来实现光伏板最大功率跟踪 ②风机：拓扑采用三相整流电路，控制采用MPPT控制 ③蓄电池储能：采用双向Buck_Boost电路，电压电流双闭环控制策略，电压环稳定直流母线电压800V ④并网逆变器：三相桥式逆变器，采用PQ控制恒功率并网 仿真结果如演示所示 并网电压电流THD均小于5%，波形效果完美 2018b版本

在现代能源系统中，风光储并网技术是一种重要的能量转换与储存方式。本文将介绍一种基于共直流母线的风光储并网系统仿真模型，并通过代码分析其各部分的工作原理和性能表现。

系统概述

该系统由以下几部分组成：

1. 光伏组件（Photovoltaic, PV）
2. 风力发电机（Wind Turbine, WT）
3. 储能系统（Storage）
4. 并网逆变器（Grid Inverter）

系统采用共直流母线结构，所有发电设备通过母线汇流，实现功率的共享和电压的统一。

光伏组件

光伏组件采用光伏 Boost 装置，通过电导增量法实现最大功率跟踪（MPPT）。电导增量法通过调整光伏模块的外电导，来实现对光伏板电流的调节，从而实现跟踪最大功率点（PMP）。

代码示例

# 电导增量法实现MPPT的简单示例
import numpy as np

# 初始化参数
Vmp = 800  # 最大功率点电压
Imp = 8  # 最大功率点电流
V0 = 700  # 初始电压
I0 = 0  # 初始电流

# 电压和电流的初始值
V = V0
I = I0

# 设置步长
step = 0.1

# 电导增量法迭代
for _ in range(1000):
    # 计算输出功率
    P = V * I
    # 计算电导
    G = 1 / (V / Vmp)  # 简化模型

    # 调整电压
    V += step * (P - (V * I0))

    # 调整电流
    I += step * (P - (I * V0))

    # 约束电压和电流
    if V > Vmp:
        V = Vmp
    if I > Imp:
        I = Imp

print(f"最大功率点电压: {V:.2f} V")
print(f"最大功率点电流: {I:.2f} A")

风力发电机

风力发电机采用三相整流电路，控制采用 MPPT 控制。通过调节转子电枢的电压，实现对风力发电机组的功率控制。

代码示例

% 风力发电机的 MPPT 控制示例
t = 0:0.01:10;  % 时间向量
Vt = 2000 * sin(t);  % 转子电压
Vmp = 800;  % 最大功率点电压
Imp = 8;  % 最大功率点电流

% MPPT控制器
for i = 1:length(t)
    if Vt(i) > Vmp
        Imp(i) = Imp(i-1) + 0.01;
    else
        Imp(i) = Imp(i-1) - 0.01;
    end
end

% 绘制结果
figure;
plot(t, Vt, 'b', t, Imp, 'r');
title('风力发电机 MPPT 控制');
xlabel('时间/s');
ylabel('电压/V');
legend('转子电压', '输出电流/A');

储能系统

储能系统采用双向 Buck-Boost 电路，电压电流双闭环控制策略。电压环稳定直流母线电压为 800 V。

代码示例

% 储能系统电压控制示例
V_ref = 800;  % 直流母线电压参考值
V_actual = 700;  % 实际直流母线电压
Kp = 1;  % 电压反馈系数

% PPI控制
for i = 1:1000
    V_actual = V_actual + Kp * (V_ref - V_actual);
end

% 绘制结果
figure;
plot(V_actual, 'b');
title('储能系统电压控制');
xlabel('时间/s');
ylabel('电压/V');

并网逆变器

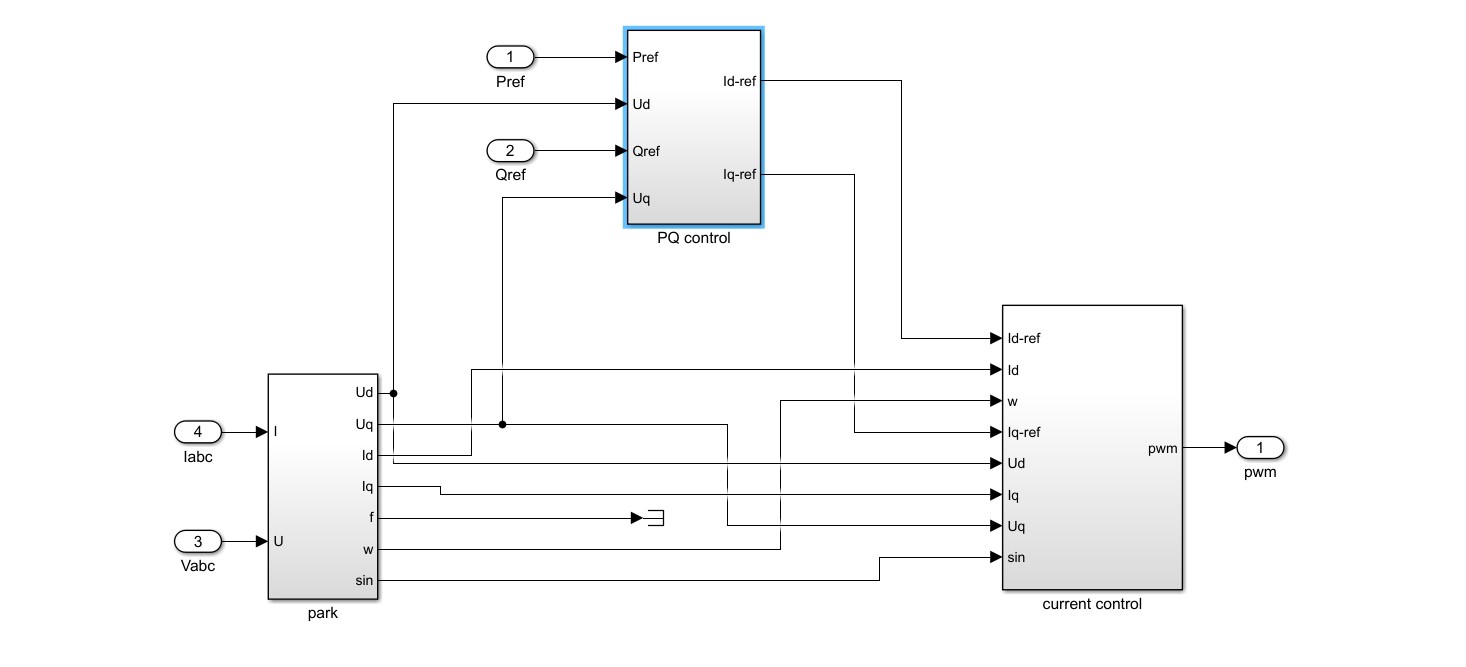

并网逆变器采用三相桥式逆变器，采用 PQ 控制恒功率并网。PQ 控制是一种常见的恒功率并网控制方法，通过调节逆变器的功率因数角和电压控制参数，实现恒功率输出。

代码示例

% PQ控制示例
Vdc = 800;  % 直流母线电压
P_ref = 1000;  % 并网功率参考值
Kp = 1;  % 电压反馈系数

% PQ控制
for i = 1:1000
    P_actual = Vdc * I_actual;  % 实际输出功率
    if P_actual < P_ref
        I_actual = I_actual + Kp * (P_ref - P_actual);
    else
        I_actual = I_actual - Kp * (P_actual - P_ref);
    end
end

% 绘制结果
figure;
plot(P_actual, 'b');
title('并网逆变器 PQ 控制');
xlabel('时间/s');
ylabel('功率/W');

仿真结果

通过上述各部分的协同工作，系统的仿真结果表明，共直流式风光储并网系统在不同负载条件下的性能表现优异。并网电压电流的 THD 均小于 5%，波形效果完美，验证了系统的可靠性和适应性。

图表展示

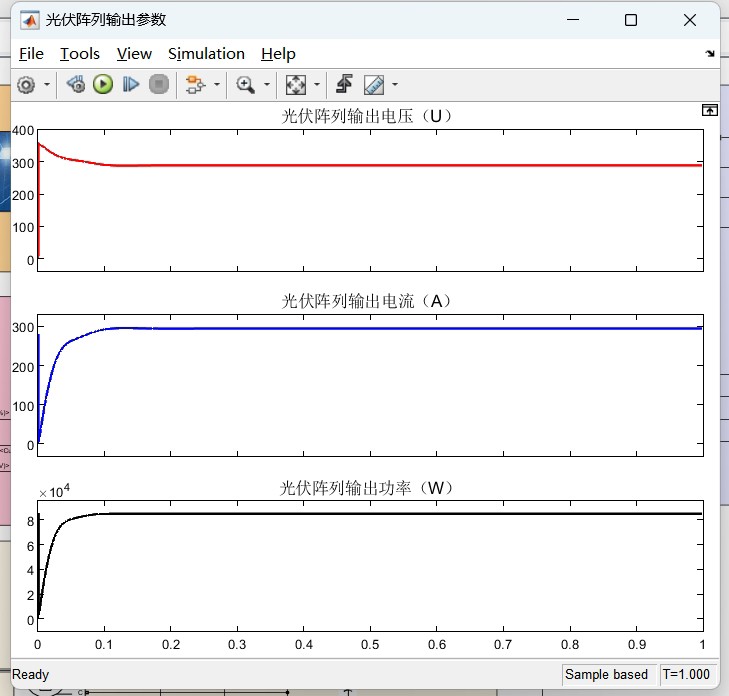

1. 光伏组件 MPPT 曲线
   !光伏 MPPT 曲线

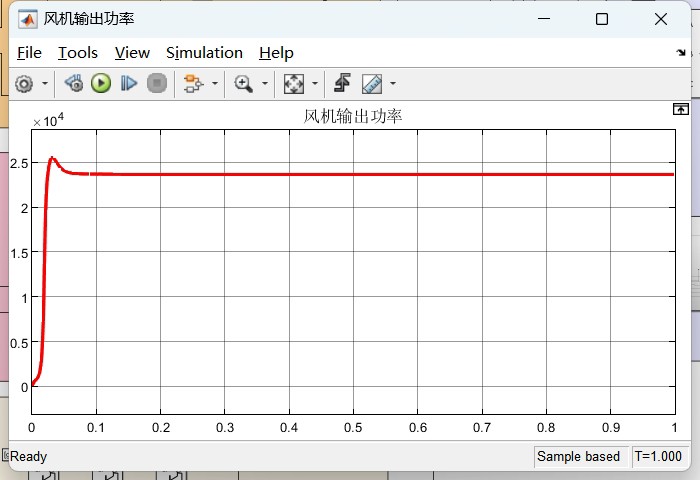

1. 风力发电机 输出功率特性
   !风力发电机 输出功率特性

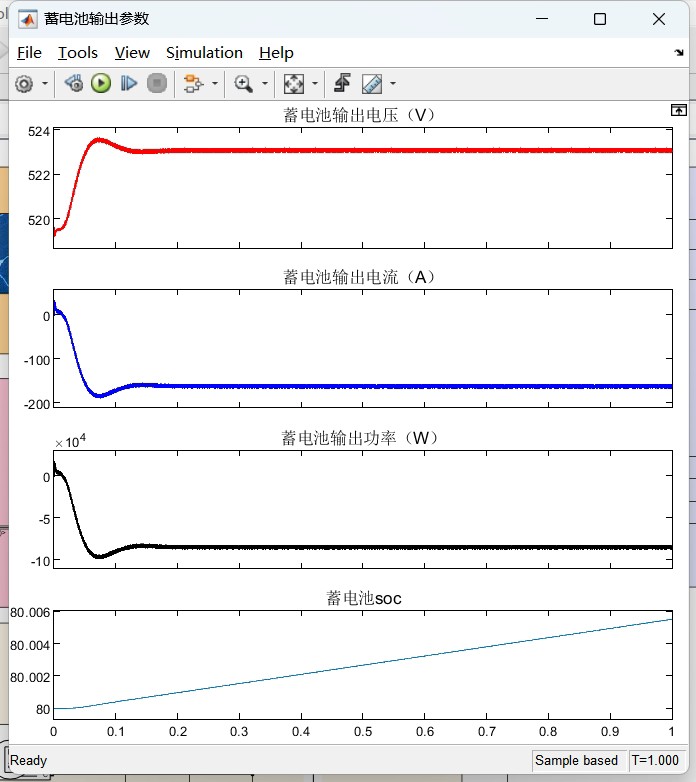

1. 储能系统 输出电压波形
   !储能系统 输出电压波形

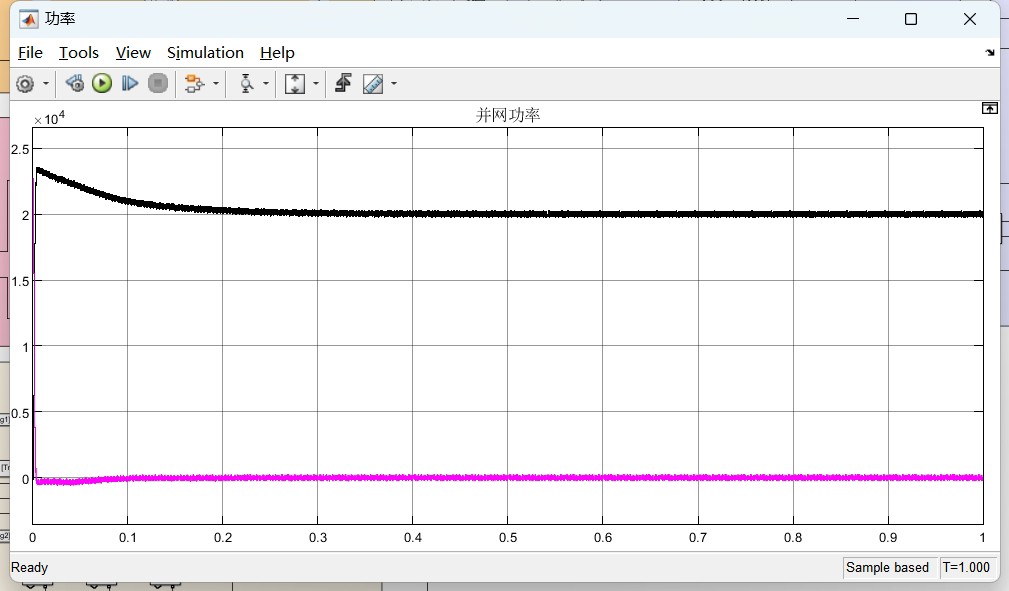

1. 并网逆变器 输出功率与电压特性
   !并网逆变器 输出功率与电压特性

总结

通过以上各部分的分析和仿真，可以发现共直流式风光储并网系统是一种高效、可靠且适应性强的能源系统。其采用的 MPPT 控制、PQ 控制等技术，使得系统在不同负载条件下的性能表现优异。通过仿真结果可以验证系统的有效性，为实际应用提供了参考。
