开源图表工具draw.io在GitHub上已获得超过60万星标，成为开发者绘制架构图的首选。近期，社区通过MCP协议将其与智谱AI、Claude等大模型结合，实现了用自然语言描述自动生成可编辑图表的功能。本文将解析draw.io的核心优势，展示AI绘图的实际操作流程，并探讨这种结合如何提升开发效率以及当前面临的局限与挑战。

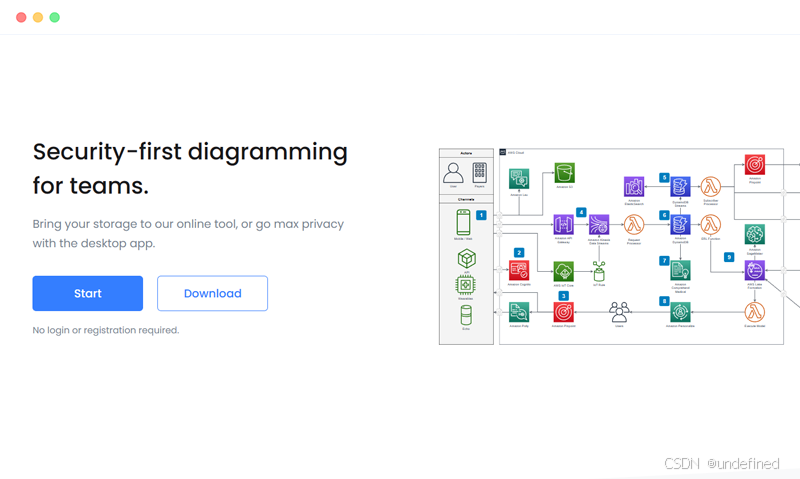

还在为画一张系统架构图，在Visio、Lucidchart等工具间反复横跳，纠结于高昂的订阅费和复杂的操作吗？GitHub上那颗超过60万星标的“星星”——draw.io（现名diagrams.net），早已成为全球开发者心照不宣的绘图首选。它凭什么能俘获如此庞大的技术社区？答案远不止“免费”那么简单。

在商业软件主导的图表工具市场，draw.io的完全免费和开源策略，本身就是一场降维打击。

成本归零，自由无价
：对比Microsoft Visio动辄数百美元的单机授权，或Lucidchart按人头计算的年费订阅，draw.io彻底消除了财务门槛。无论是个人开发者、初创团队还是大型企业，都能无负担地使用其全部功能。
开源带来的透明与信任
：其代码在GitHub上完全公开，采用Apache 2.0开源协议。这意味着：
- 安全可控
  ：任何开发者都可以审查代码，杜绝后门或数据泄露风险，这对于处理敏感架构信息的企业至关重要。
- 可深度定制
  ：企业可以根据自身需求，修改界面、集成内部系统，甚至封装专属的图形库，实现工具与流程的深度绑定。
- 生态繁荣
  ：开源吸引了全球开发者贡献代码、插件和模板，其功能迭代速度和生态丰富度远超闭源产品。

这种“自由软件”精神，让draw.io不仅是一个工具，更成为一个可被信任、可被塑造的技术基础设施。

draw.io的另一个核心优势在于其极致的灵活性与数据主权。

真正的全平台覆盖
：它既是无需安装的Web应用，打开浏览器即用；也提供基于Electron的桌面客户端，完美支持Windows、macOS和Linux。无论你在会议室、咖啡厅还是无网环境，工作流都不会中断。
“隐私第一”的设计哲学
：这是它与绝大多数云绘图工具的本质区别。draw.io默认不在其服务器上存储任何用户图表数据。
- 你可以选择将图表文件（.drawio格式）完全保存在本地硬盘，实现物理隔离。
- 如果需要协作，它支持将文件同步至你控制的云盘，如Google Drive、OneDrive、GitHub或企业自建服务器。数据的所有权和访问权始终牢牢掌握在用户手中。
- 这种设计尤其受到金融、医疗、政府等对数据安全有严苛要求行业的青睐。

60万星标的背后，是开发者社区用脚投票，选择了一个尊重用户自由、隐私和所有权的工具。 它证明了，一款优秀的工具，其价值不仅在于功能强大，更在于它所秉持的价值观。

从手动到智能：大模型如何颠覆绘图流程？

对于开发者而言，绘制一张清晰、专业的系统架构图，往往是比写代码更令人头疼的“脏活累活”。传统的绘图流程，本质上是将脑海中的逻辑结构，通过繁琐的拖拽、连线、排版，翻译成视觉图形。这个过程不仅消耗大量时间，更关键的是，它打断了核心的思考与设计流程。

核心矛盾在于：我们最宝贵的产出是“设计思想”，但传统工具强迫我们花费大量精力在“图形表达”上。

AI驱动革命：MCP协议连接LLM，用描述生成XML代码

大模型与绘图工具的结合，正是为了解决上述核心矛盾。其革命性在于，它引入了一个高效的“翻译层”，让我们能用最自然的方式（语言描述）直接生成机器可读的绘图指令。

关键在于 MCP（Model Context Protocol）协议。你可以把它理解为一个“万能适配器”。它标准化了大模型（LLM）与外部工具（如draw.io）之间的通信方式。通过MCP：
1. AI获得“手”和“眼”：大模型不再只是输出文本，它能理解“画图”这个任务，并调用专门的绘图服务。
2. 绘图工具获得“大脑”：draw.io这类工具接入了大模型的理解和生成能力，能解析复杂的自然语言需求。

具体流程发生了根本性颠覆：

旧流程：设计构思 → 打开draw.io → 寻找组件 → 拖拽摆放 → 绘制连线 → 调整样式 → 反复修改…

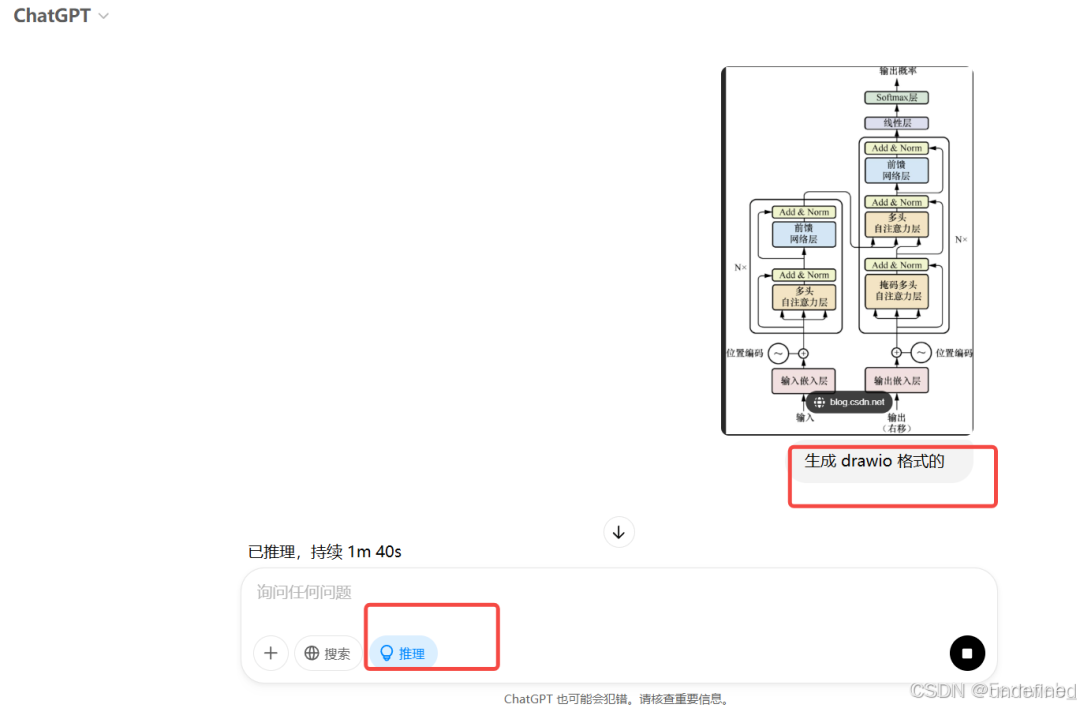

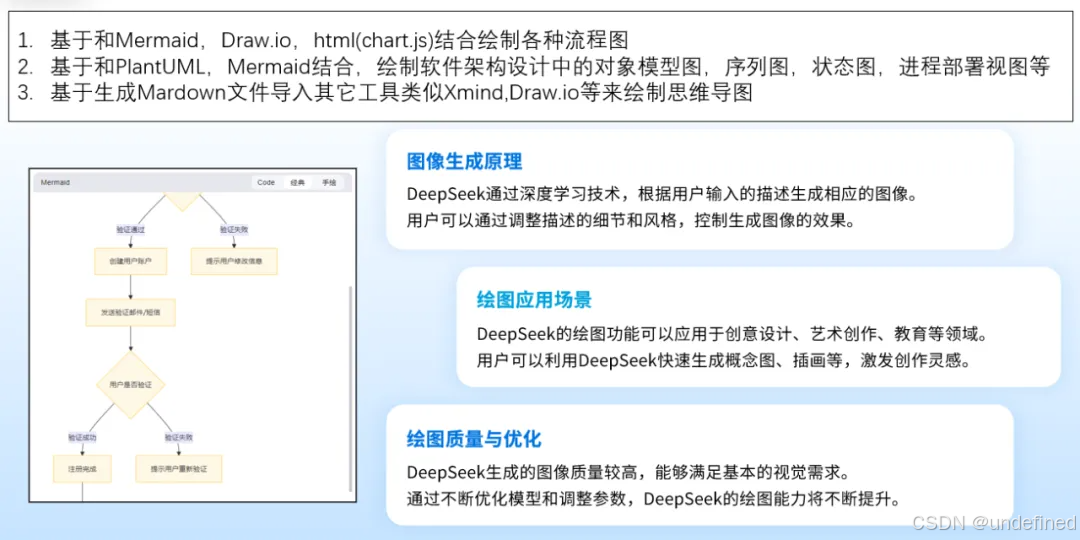

新流程：设计构思 → 向AI描述需求（如：“画一个电商系统架构图，包含用户端、API网关、认证服务、商品微服务、订单微服务、Redis缓存和MySQL主从数据库”）→ AI生成drawio专用的XML代码 → 将代码导入draw.io → 获得可编辑的初版图表 → 微调细节。

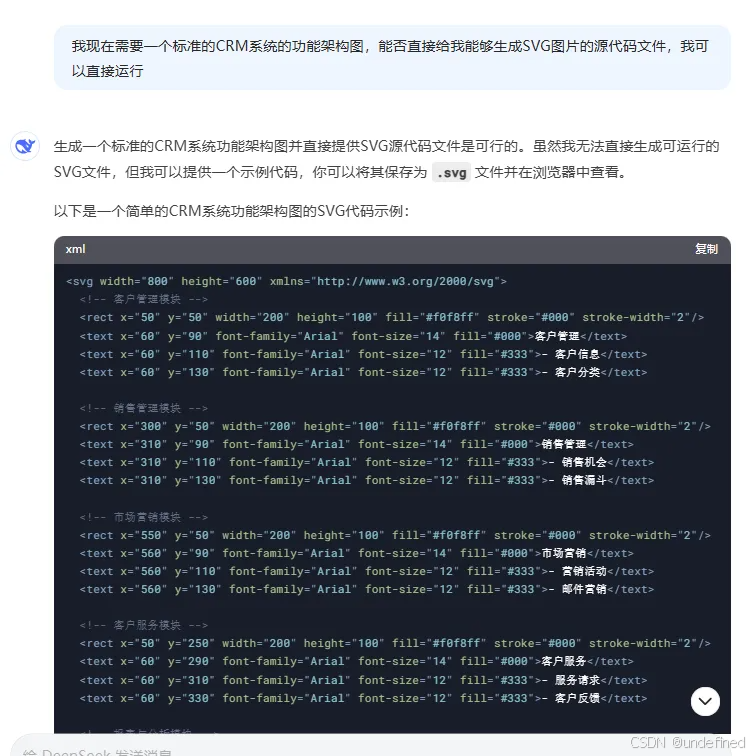

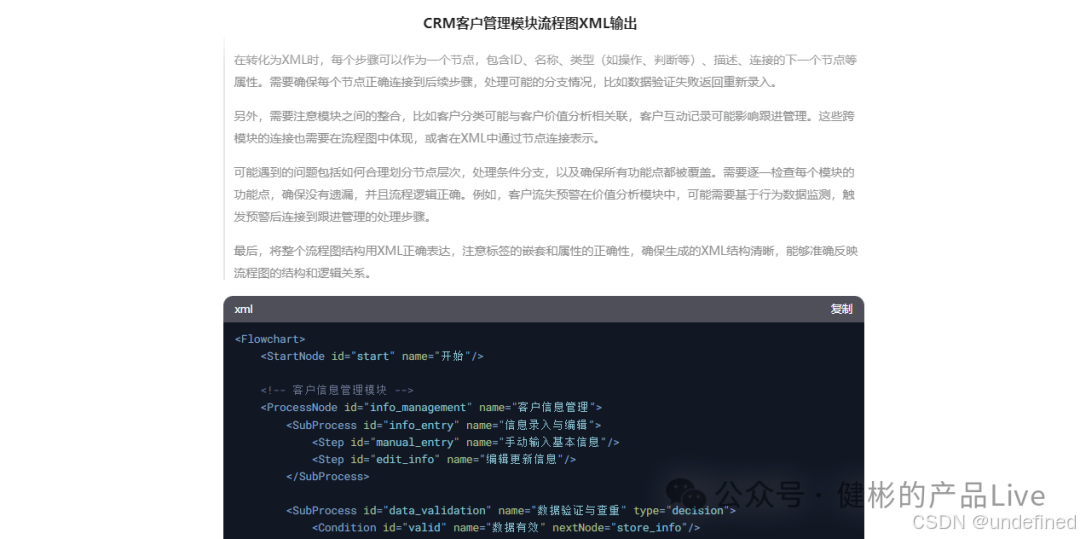

XML代码是draw.io的“母语”，它精确定义了每个图形的位置、属性、连接关系和样式。AI生成的这段代码，相当于直接输出了绘图工具的“源代码”，跳过了所有手动交互步骤。

这种模式将绘图从“手工劳动”变成了“代码生成与审查”。开发者从重复的体力操作中解放出来，专注于最核心的两件事：向AI准确描述需求（提示词工程），以及对AI生成的图纸进行逻辑校验和细节优化。这不仅是速度的提升，更是工作模式的升维。

实战指南：三步结合大模型快速生成架构图

当“用嘴画图”成为现实，如何将AI的想象力精准转化为draw.io中的专业图表？这并非魔法，而是一套基于MCP协议的标准化操作流程。通过连接大模型与绘图引擎，你可以将自然语言描述，在几分钟内变成可编辑的架构图。整个过程可拆解为三个核心步骤：环境配置、AI对话生成、代码导入与优化。

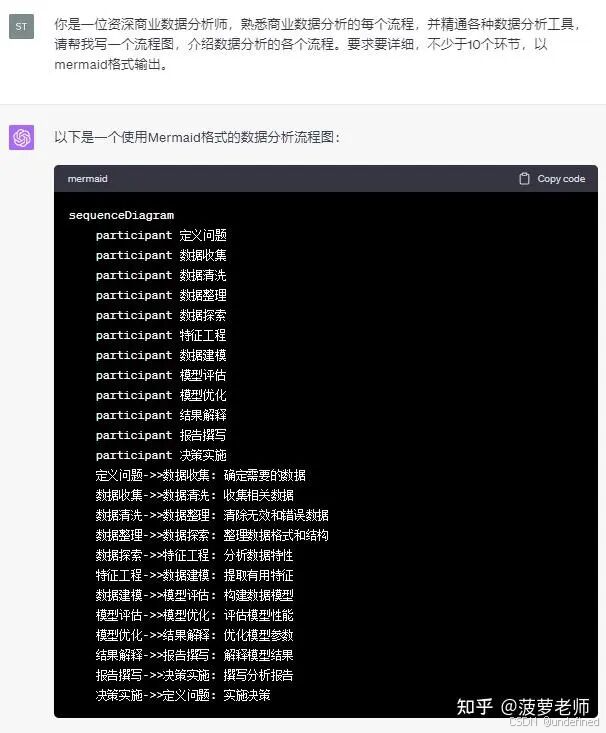

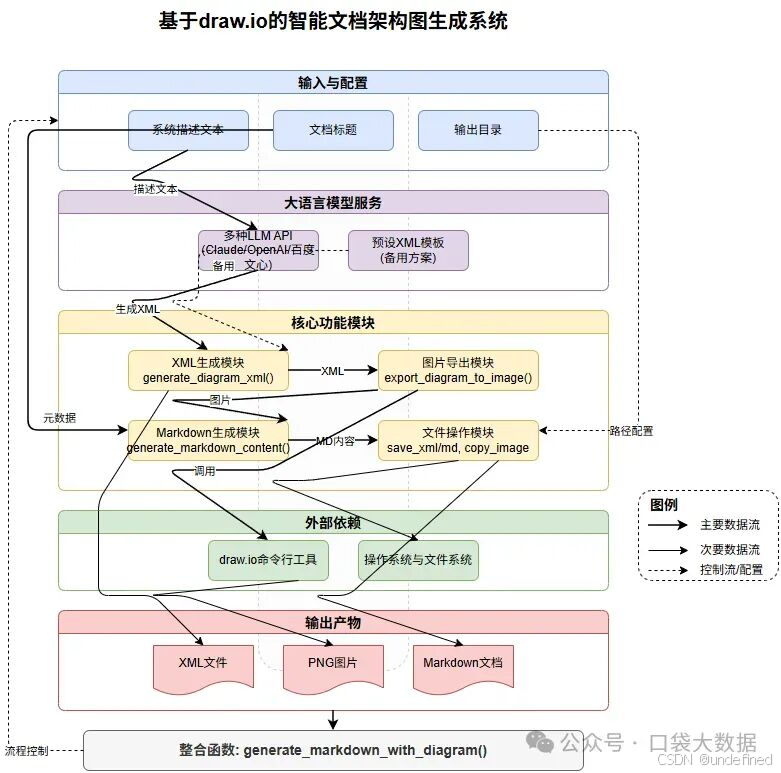

核心逻辑是“翻译”：你提供业务描述，大模型将其“编译”成draw.io能理解的XML或Mermaid代码，最后在draw.io中渲染为图形。这大大降低了从构思到可视化的技术门槛。

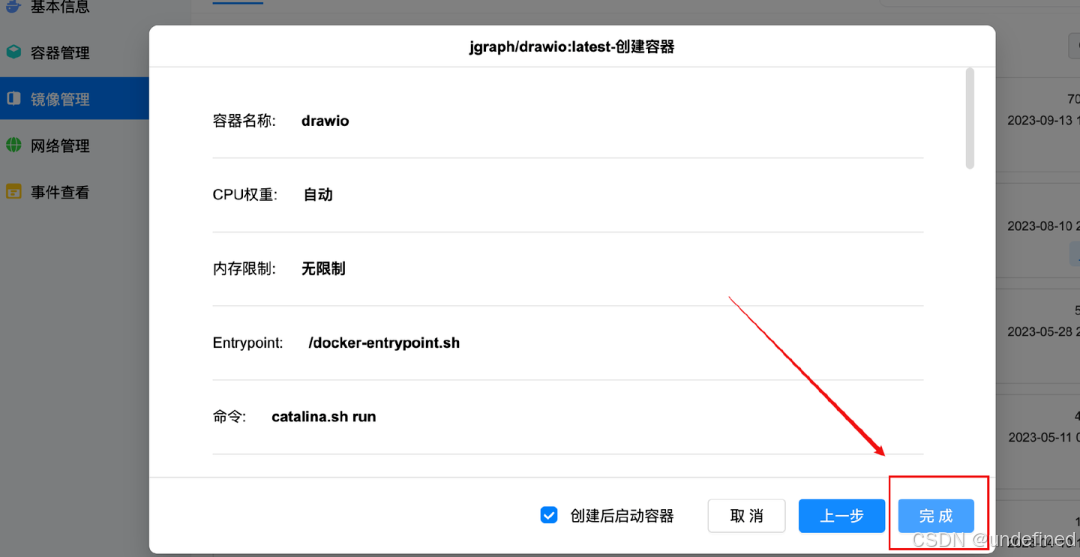

环境配置：安装MCP服务并连接AI客户端

第一步是搭建沟通桥梁。目前，社区已开发了专门的MCP（Model Context Protocol）服务器，作为draw.io与大模型（如Claude、智谱AI）之间的翻译官和信使。

配置流程如下：

获取MCP服务器
：通常需要从GitHub等开源仓库克隆或下载预编译的服务器程序。这要求你具备基本的命令行操作能力。
配置AI客户端
：在你常用的大模型客户端（例如Claude Desktop、Cursor IDE）中，配置其连接到本地运行的MCP服务器。这通常在客户端的设置或插件管理页面完成。
验证连接
：启动MCP服务器，并在AI客户端中测试发送一个简单的绘图指令（如“画一个简单的流程图”），观察是否能收到结构化的代码回复。

关键点与潜在障碍：
* 技术门槛：当前流程仍偏向开发者，非技术用户可能卡在环境配置的第一步。这是目前阻碍该技术普及的最大瓶颈。
* 模型依赖性：生成代码的质量高度依赖所用大模型的理解和代码生成能力。通常，Claude 3.5 Sonnet或GPT-4等高级模型效果更佳，而免费或低配模型可能输出混乱的代码。
* 本地优先：整个流程设计遵循draw.io的“数据自主”哲学，MCP服务器在本地运行，你的业务描述和生成的代码无需上传至第三方AI服务商，兼顾了效率与隐私。

核心操作：优化提示词，获取并导入AI生成的代码

环境就绪后，真正的“魔法”在于与AI的对话。这里的核心技巧是如何写出能让AI准确“翻译”的提示词（Prompt）。

一个高效的提示词应包含以下要素：

明确指令
：直接要求以特定格式输出，如“请以draw.io兼容的XML格式输出”。
图表类型
：指明是“流程图”、“时序图”、“系统架构图”还是“ER图”。
核心元素与关系
：清晰列出需要出现的组件（如“用户”、“API网关”、“认证服务”、“数据库”）及其连接关系（如“用户访问API网关，网关调用认证服务”）。
样式偏好（可选）
：可以简单指定颜色主题或布局倾向（如“使用蓝色系”、“横向布局”）。

示例提示词：

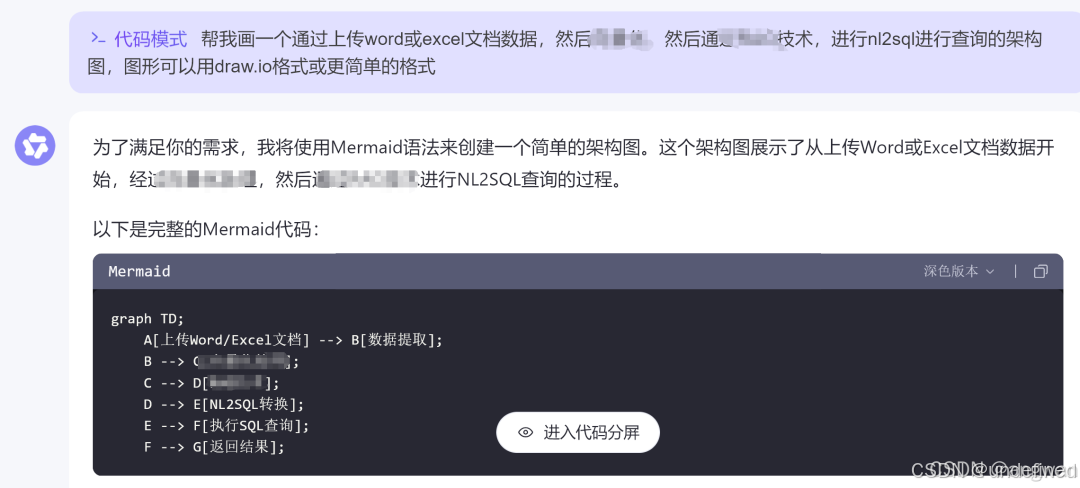

“为我设计一个简化的微服务架构图。包含：客户端、负载均衡器、两个API服务实例（Service A）、一个Redis缓存、一个MySQL数据库。要求展示流量走向：客户端 -> 负载均衡器 -> API服务 -> (先查询Redis，若无则查询MySQL)。请以draw.io可导入的XML格式输出。”

生成与导入步骤：

获取代码
：将优化后的提示词发送给已连接MCP的AI，它会返回一段XML或Mermaid代码。
保存代码文件
：将返回的代码复制，保存为一个后缀为 .xml 或 .mmd 的文本文件。
导入draw.io
：打开draw.io（在线版或桌面版），点击“文件” -> “从…导入” -> “设备”，选择你保存的代码文件。
调整与美化
：系统会自动生成图表初稿。此时，你需要利用draw.io强大的编辑功能进行微调：修正AI可能误解的逻辑关系、调整组件布局使其更清晰、应用统一的配色和样式。
