基于单片机的火灾报警器设计

第一章 系统设计背景与核心目标

火灾事故往往具有突发性强、蔓延迅速的特点，传统火灾防控依赖人工巡查或单一烟雾传感器，存在响应滞后（平均发现时间超过3分钟）、误报率高（受厨房油烟、粉尘干扰）等问题，难以满足家庭、办公楼、仓库等场景的安全需求。基于单片机的火灾报警器，以单片机为智能控制核心，整合烟雾检测、温度监测与多级报警功能，可实现“早期预警-精准判断-快速响应”的闭环防控，填补传统方案在及时性与可靠性上的短板。

该系统的核心目标包括三点：一是多参数协同检测，同步监测烟雾浓度（0-1000ppm）与环境温度（-55℃~125℃），通过双重参数判断降低误报率；二是快速响应，火灾特征参数超标后5秒内触发报警，为人员疏散争取时间；三是多级报警联动，支持本地声光报警（高分贝蜂鸣+高亮LED）与远程提示（可选配），同时适配不同场景的灵敏度调节。相比传统报警器，单片机系统通过软件算法优化，误报率可降低至0.5次/年以下，更适合民用与小型工业场景。

第二章 系统硬件设计方案

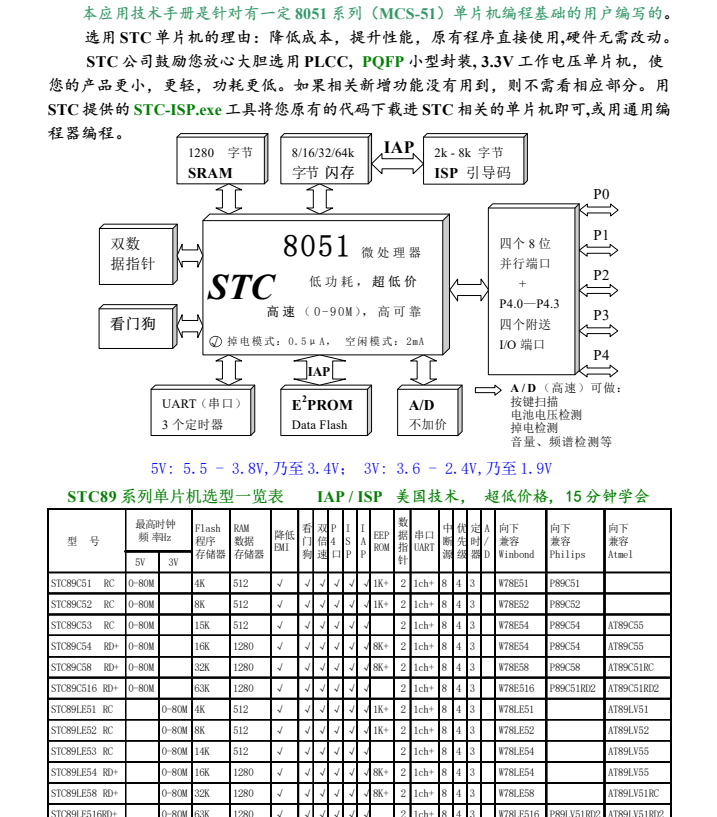

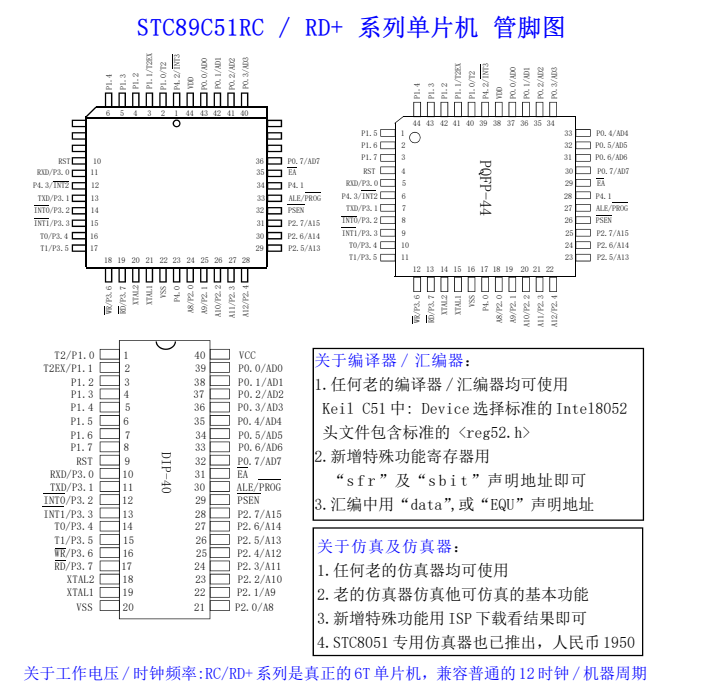

系统硬件以STC89C52单片机为核心，构建“检测-控制-报警-交互”的模块化架构，兼顾检测精度与硬件稳定性。

多参数检测模块包含两路核心传感器：MQ-2烟雾传感器负责检测烟雾、可燃气体浓度，输出与浓度正相关的模拟信号，通过ADC0832模数转换后传输至单片机，检测范围覆盖50-1000ppm，对烟雾的灵敏度高于传统离子式传感器；DS18B20数字温度传感器直接输出温度数据，精度达±0.5℃，安装于远离热源的位置，避免局部高温干扰，确保环境温度监测准确。

报警与执行模块采用三级设计：一级为红色高亮度LED（闪烁频率2Hz），二级为110dB有源蜂鸣器（间歇鸣叫），三级为继电器（可联动喷淋装置或排风系统），三者由单片机I/O口控制，触发后同步启动。

交互与供电模块配备LCD1602显示屏（实时显示烟雾浓度、温度及系统状态）、2个调节按键（灵敏度+/-），支持用户根据场景（如厨房需降低烟雾灵敏度）自定义阈值；供电采用220V转5V直流电源，搭配12V备用电池（续航≥4小时），确保断电时正常工作。

第三章 系统软件设计逻辑

系统软件基于C语言模块化编程，核心是“多参数采集-融合判断-分级响应”的自动化流程，通过算法优化提升火灾识别的准确性与实时性。

主程序流程分为三步：首先是系统初始化，完成单片机I/O口、传感器、LCD屏的参数配置，设定默认阈值（烟雾≥500ppm或温度≥60℃触发报警），采样周期1秒；其次是数据采集与处理，子程序同步读取MQ-2的烟雾浓度与DS18B20的温度值，采用滑动平均滤波（连续3次采样取均值）消除瞬时干扰，同时判断传感器是否故障（如数据超出量程则标记异常）；最后是融合判断与报警，若烟雾或温度任一参数超标，且连续2个采样周期均满足条件（排除瞬时干扰），单片机立即启动LED、蜂鸣器与继电器，LCD显示“FIRE ALARM”及具体参数，报警持续至手动复位或参数恢复正常。

软件还加入自检功能：系统启动时自动检测传感器连接状态，异常则通过LCD提示“传感器故障”，并点亮黄色指示灯，确保设备始终处于有效监测状态。

第四章 系统实际应用与优化方向

该系统经调试后，已在家庭厨房、小型仓库、办公楼走廊等场景应用，实际使用中需根据环境特性调整参数，同时存在可优化空间。

家庭应用中，传感器安装于天花板中央（远离厨房灶台1.5米以上），通过按键降低烟雾灵敏度（阈值调至800ppm），避免炒菜油烟误报；仓库场景则需提高灵敏度（烟雾≥300ppm即报警），并联动排风系统，延缓火势蔓延。系统单套成本约60元，安装无需专业布线，适合DIY改造现有安防系统。

当前优化方向主要有两点：一是拓展气体检测维度，增加MQ-7一氧化碳传感器，识别不完全燃烧产生的有毒气体，提升对隐蔽火灾的预警能力；二是加入无线通信功能，集成NRF24L01或GSM模块，报警时向用户手机发送短信，同时上传数据至社区安防平台，实现联防联控。未来还可结合AI算法，通过历史数据学习不同场景的干扰特征，进一步降低误报率，提升系统智能化水平。
