MDAIOD 明细栏
·
概述
【国标】GB/T 10609.2——2009
【明细栏是什么？】~是 装配图 中 全部零件 的详细记录。
要求
- 装配图上应画出明细栏。
- 明细栏绘制在标题栏上方。
- 按零件序号由下向上填写，以便添加零件。
- 位置不够时，可紧靠在标题栏左边继续编写。
- 明细栏中零件的序号应与装配图中所编写的序号一致。
格式示例

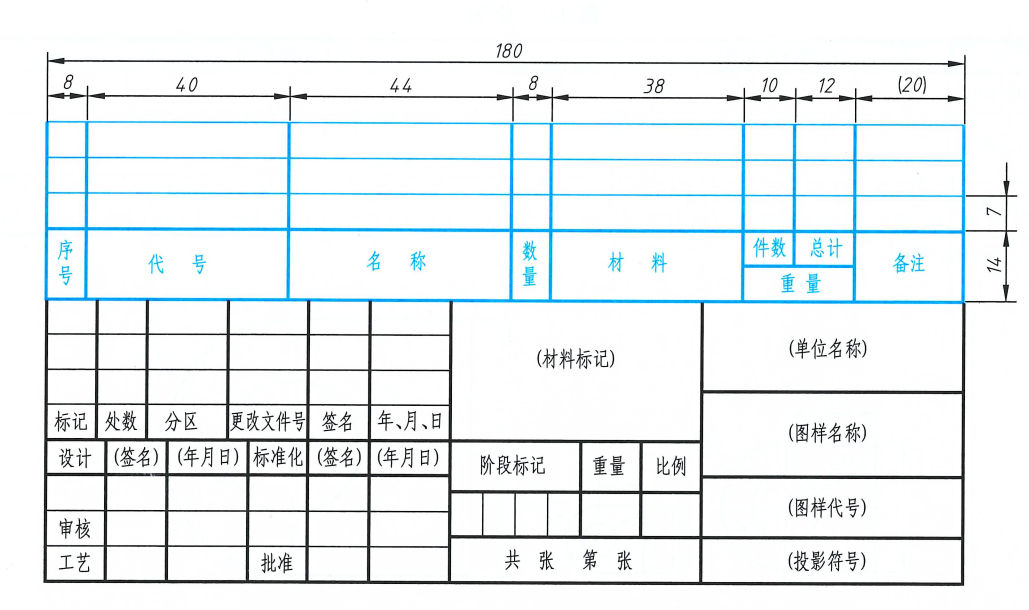

【图1-8】明细栏格式

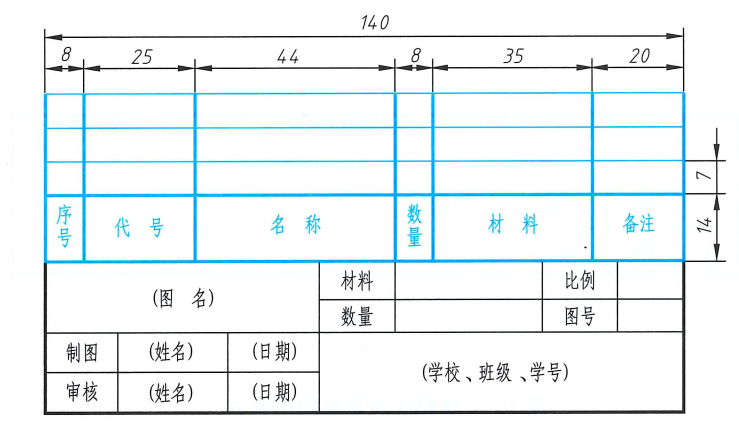

【图1-9】制图作业用明细栏格式
CAD
CAD 中建议用表格实现明细栏；
优点：可用公式计算总重；实现一些求和等功能；
缺点：会有一点卡顿；（但可以接受）
