0.序言

以UCOS II为例，我要把它移植到mini2440。

在VScode中打开一个elf文件，一般是不能直接查看的。

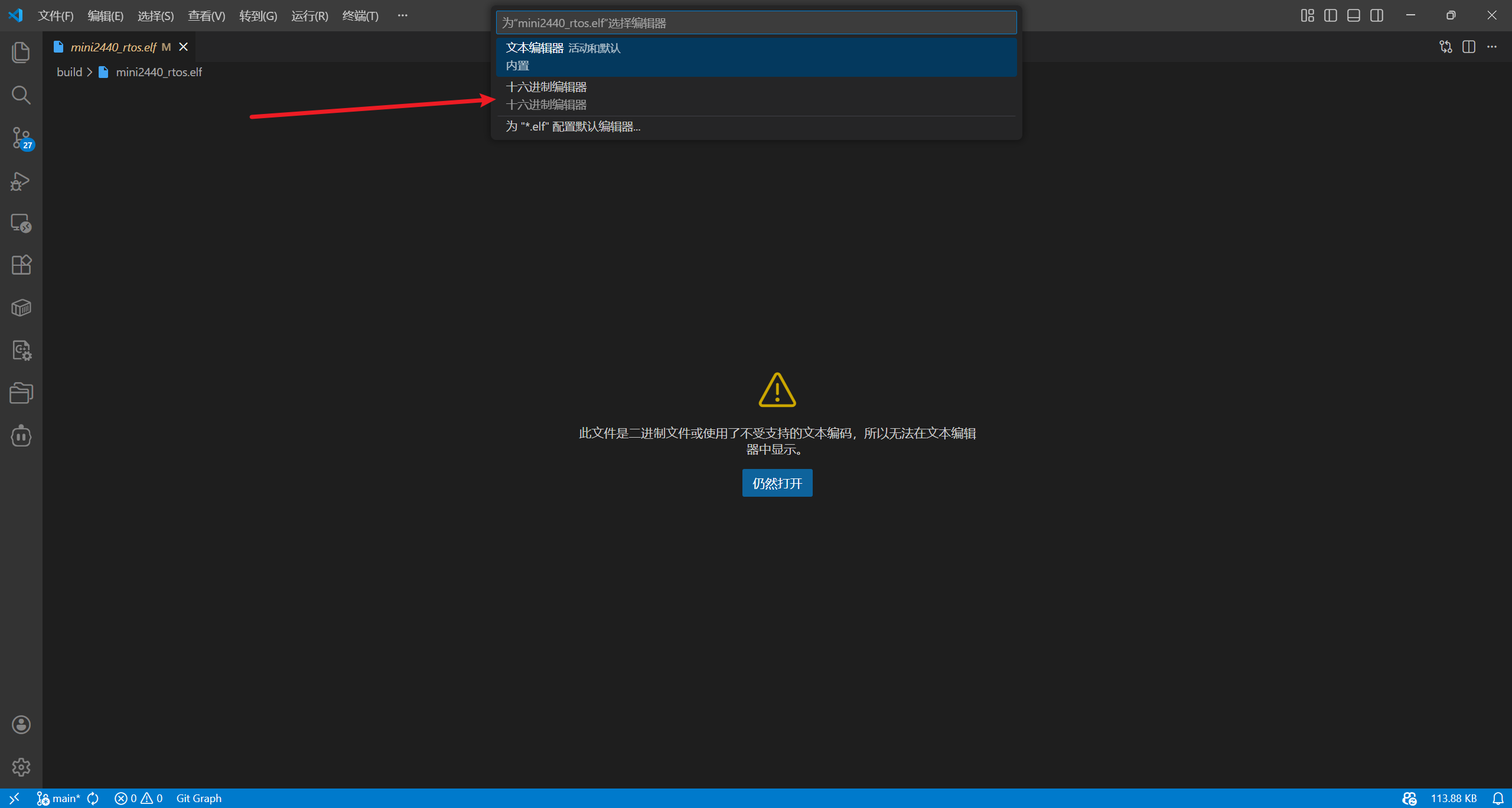

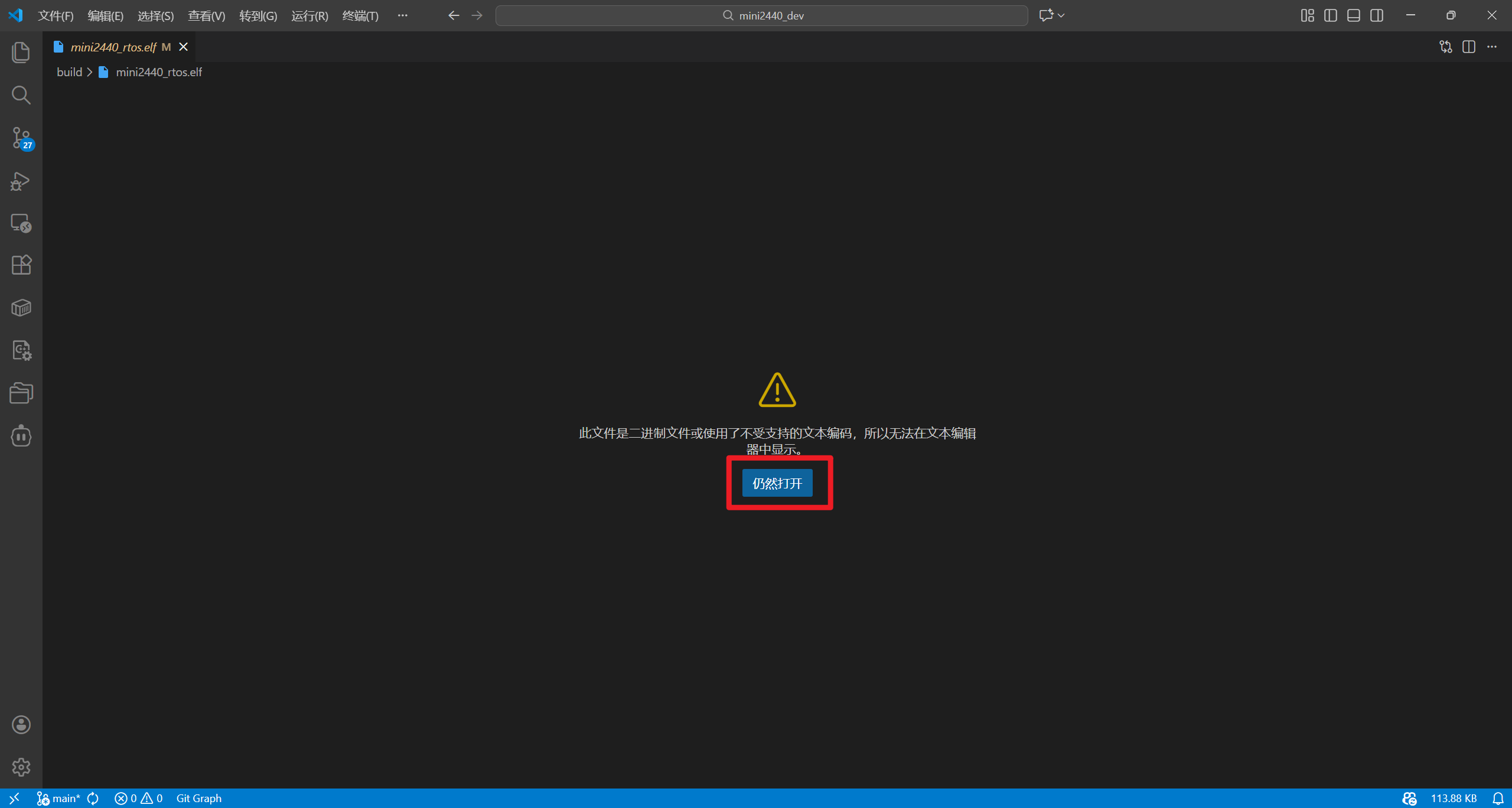

点击中间的仍然打开，可以在上方选择十六进制编辑器。

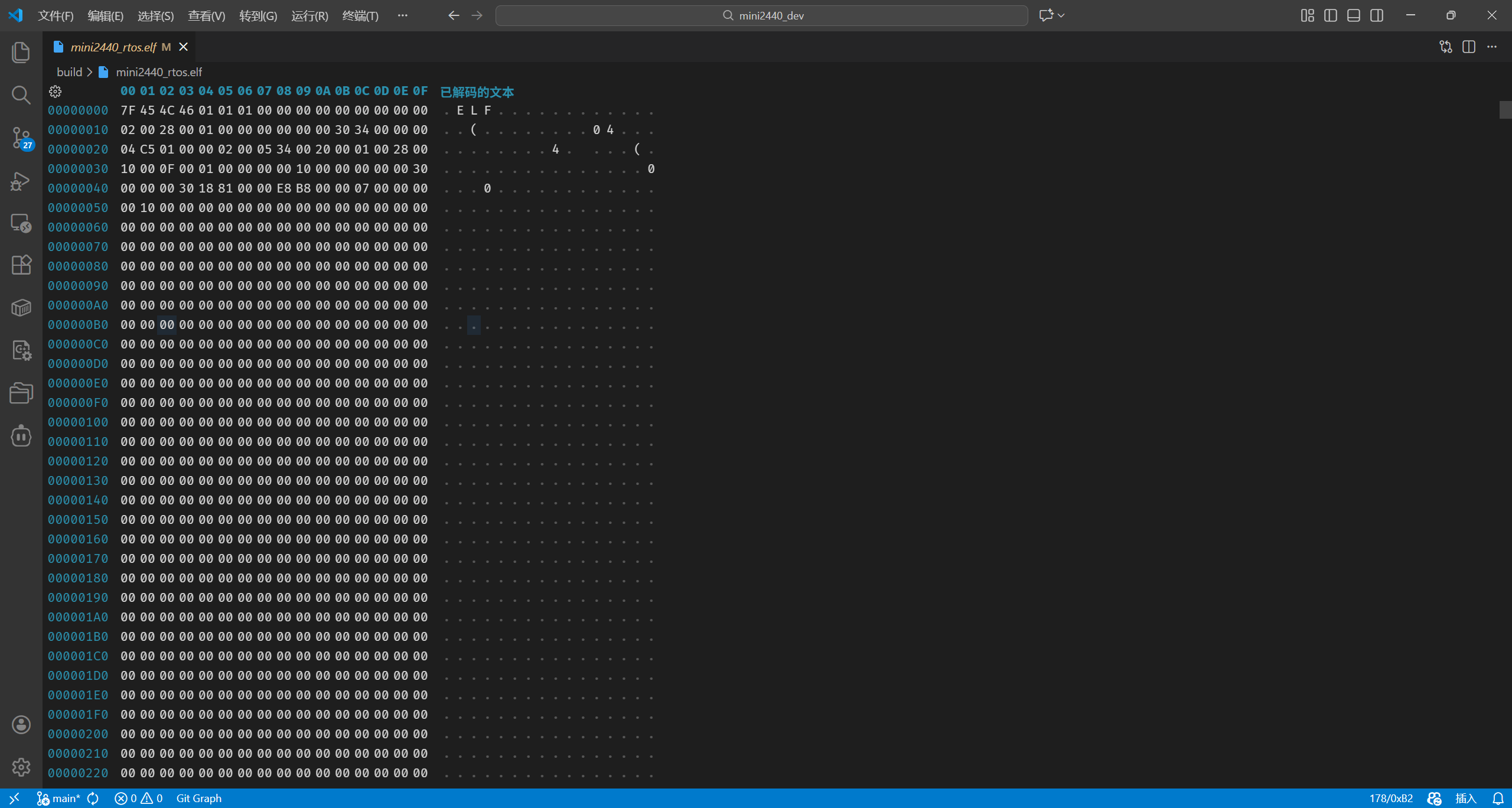

进入显示了16进制的页面，那么我们面对依然比较难解读的代码如何解读呢。一般我们采用readelf命令进行解读。

1.elf header

在WSL terminal中使用命令，cmd或者powershell用这个没有用，以我make出来的mini2440_rtos.elf文件举例。

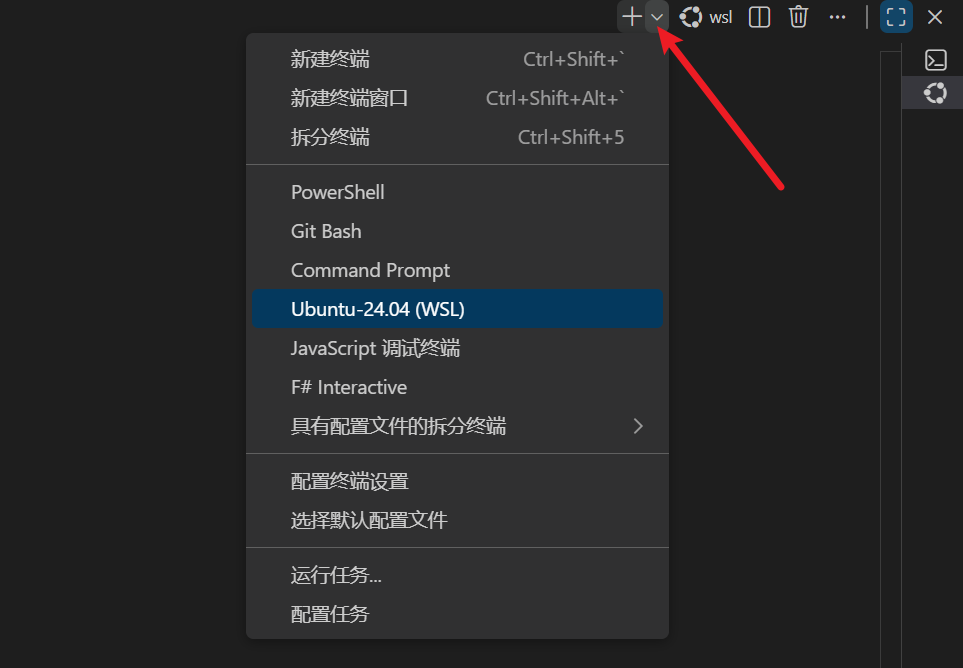

在vscode terminal中点击+号下拉菜单选择WSL

输入命令，注意要先cd到你的elf文件目录

readelf -h mini2440_rtos.elf

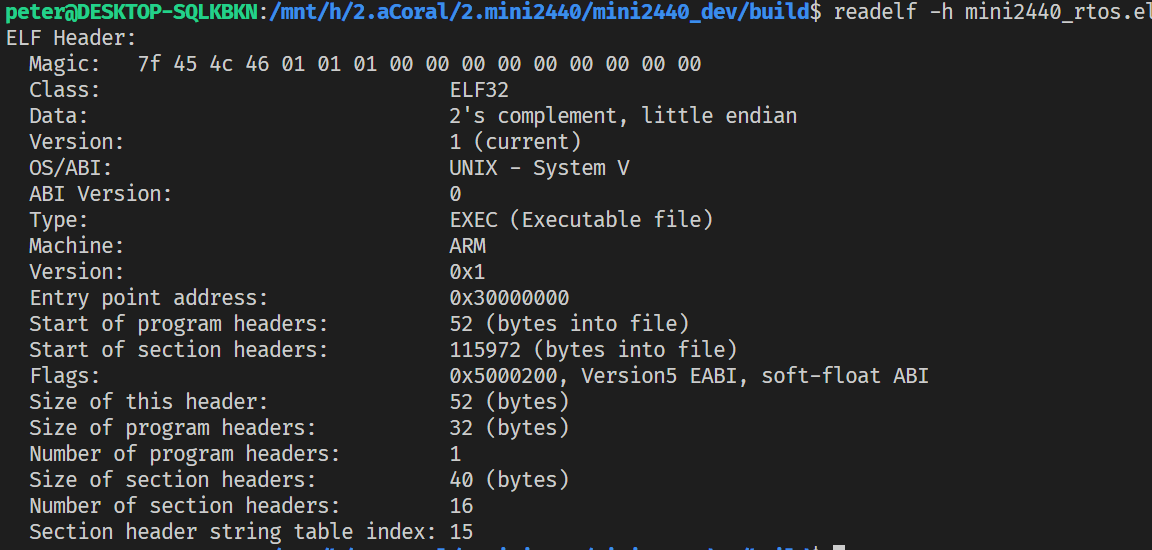

终端显示结果

ELF 文件头位于文件偏移 0x00 至 0x34 (52字节) 处，定义了文件的基本属性与解释方式。

1.1 标识与架构 (Identification & Machine)

• Magic Number: 7f 45 4c 46 ...，确认为标准的 ELF 格式文件。

• Class: ELF32。表明该系统采用 32 位地址空间，指针与长整型宽度为 4 字节，适配 ARM9 32位 RISC 架构。

• Data: 2's complement, little endian。数据采用小端序存储（低字节在低地址），这与 Makefile 中未指定大端参数（默认小端）的行为一致，且符合 S3C2440 通常的运行模式。

• Machine: ARM。指定目标指令集架构为 ARM。

• Flags: 0x5000200, Version5 EABI, soft-float ABI。

  • Version5 EABI: 遵循 ARM 嵌入式应用二进制接口 (EABI) 第 5 版标准，规范了函数调用约定（如寄存器传参 R0-R3）、堆栈对齐（8字节对齐）等。

  • soft-float ABI: 表明二进制代码不使用硬件浮点指令（ARM920T 无 FPU），所有浮点运算均通过软件库函数（如 __aeabi_fadd）模拟实现。

1.2 文件类型与入口 (Type & Entry)

• Type: EXEC (Executable file)。表明文件已完成重定位（Relocation）与符号解析，包含绝对虚拟地址，可直接加载运行。

• Entry point address: 0x30000000。

  • 物理意义: 这是 CPU 获取控制权后执行的第一条指令地址。

  • 构建溯源: 链接脚本 link.ld 通过 ENTRY(_start) 指令指定入口符号，而 .text 段被脚本强制定位在 0x30000000。汇编源码 startup.S 将 _start 标号置于代码段之首，从而确立了该入口地址。

2.Section Headers

如果 Header 是封面，Section Headers 就是目录。它告诉我们要去哪里找代码、找数据。

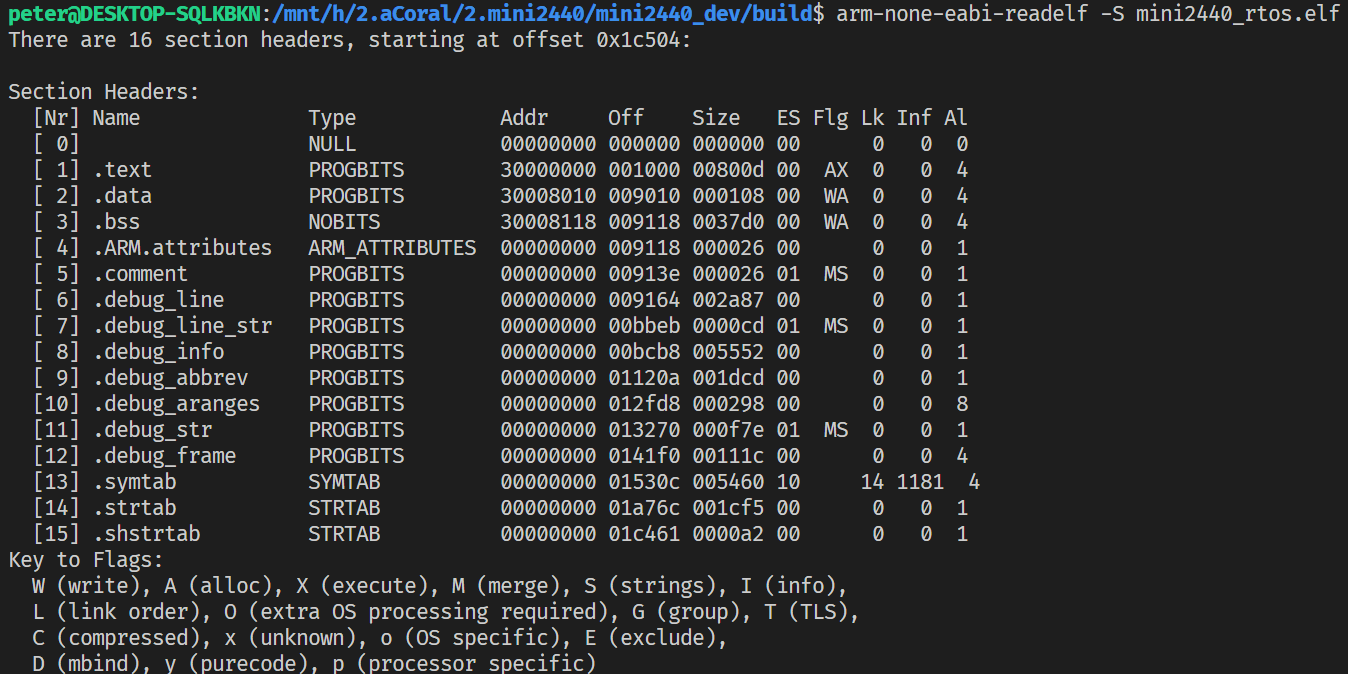

运行命令：

arm-none-eabi-readelf -S build/mini2440_rtos.elf

可以看到有15个Section。这些是编译器归类放置东西的区域划分。

2.1 代码段 (.text)

• 范围: 0x30000000 - 0x3000800d

• 大小: 0x00800d

• 属性: AX (Alloc, Execute)。

• 内容: 包含异常向量表、启动代码、操作系统内核代码及用户应用代码。

• 对齐现象: 代码段结束于非 4 字节对齐地址 0x3000800d。

2.2 填充 (Padding)

• 现象: 下一节区 .data 起始于 0x30008010。

• 分析: 存在 3 字节 (0x30008010 - 0x3000800d = 3) 的空隙。

• 成因: link.ld 脚本在 .data 段定义前使用了 . = ALIGN(4); 指令。这是为了确保数据段起始地址满足 ARM 处理器的 32 位访问对齐要求，防止非对齐访问异常（Data Abort）。

2.3 已初始化数据段 (.data)

• 范围: 0x30008010 - 0x30008118

• 大小: 0x000108 (264 Bytes)。

• 属性: WA (Write, Alloc)。

• 内容: 包含代码中显式赋值的全局变量，如 os_core.c 中的查找表。

2.4 未初始化数据段 (.bss)

• 范围: 0x30008118 - 0x3000b8e8

• 大小: 0x0037d0 (14,288 Bytes)。

• 属性: WA (Write, Alloc), NOBITS。

• 验证: 结束地址 0x30008118 + 0x37d0 = 0x3000b8e8，计算无误。此区域包含大型数据结构，如任务堆栈数组。

2.5 调试信息段 (.debug_*)

• 特征: 地址均为 00000000，不占用目标机内存。

• debug_line: 映射机器码地址与 C 源码行号。

• debug_info: 存储 DWARF 格式的类型信息与变量作用域。

• debug_frame: 存储调用栈帧信息（CFI），用于调试器回溯函数调用栈。

3. Program Headers

程序头表描述了系统加载器（Loader）如何将文件映射到物理内存。本镜像仅包含一个 LOAD 类型的段（Segment），表明其为单一连续的内存镜像。

3.1 静态加载地址映射

• VirtAddr (虚拟地址): 0x30000000

• PhysAddr (物理地址): 0x30000000

• 分析: 虚拟地址与物理地址恒等，表明该程序被设计为直接在 SDRAM 控制器映射的基地址（S3C2440 的 Bank 6起始地址）处运行，不开启 MMU 地址转换，或 MMU 采用平坦映射（Flat Mapping）。

3.2 文件镜像与内存镜像的差异

• FileSiz (文件占用): 0x08118 (33,048 Bytes)。包含代码指令与已初始化的全局变量。

• MemSiz (内存占用): 0x0b8e8 (47,336 Bytes)。包含代码、已初始化数据及未初始化数据（BSS）。

• BSS 空间计算: MemSiz - FileSiz = 0x37D0 (14,288 Bytes)。

  • 该差值精确对应了程序运行时所需的未初始化数据区大小。系统启动时，必须由启动代码（Startup Code）将这 0x37D0 字节的内存区域清零，否则未初始化变量将含有随机值。

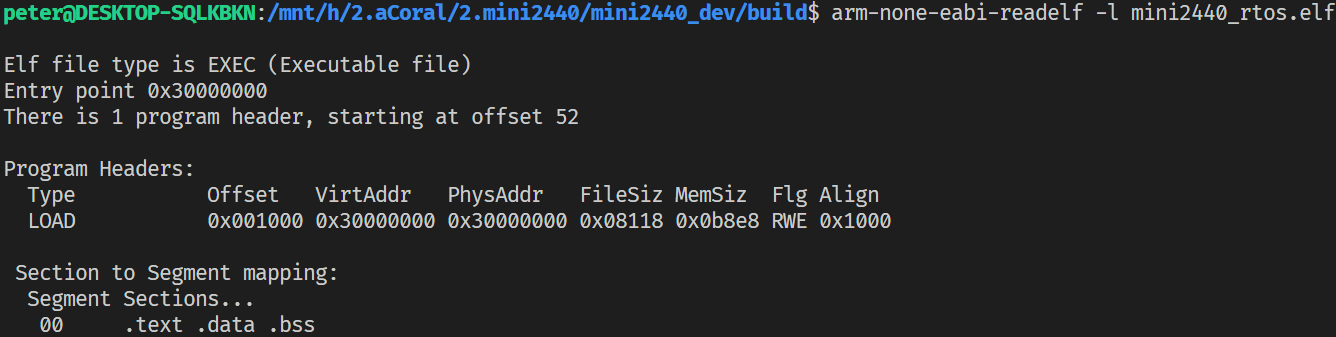

CPU 并不关心你有多少个小抽屉（Section），它只关心内存块（Segment）。加载器会把属性相似的 Section 合并成一个 Segment (段)。 命令：readelf -l

让我们看看 mini2440_rtos.elf 的 Program Headers：

• Type: LOAD: 这表示这个段必须被加载到内存里。

• VirtAddr (虚拟地址/运行地址 VMA): 代码运行时应该在的地方。对于 mini2440，是在 SDRAM (0x30000000)。

• PhysAddr (物理地址/加载地址 LMA): 代码如果不运行，静静躺着时应该在的地方。

  • 注意：在裸机开发中，如果你的代码在 NOR Flash 运行，VMA 可能等于 LMA。但如果你的代码要从 NAND 拷贝到 SDRAM 运行，Linker Script 里就要仔细处理这两个地址的差异。你的 mini2440_rtos 似乎是直接链接到 SDRAM 地址，这意味着你可能通过 J-Link 直接把程序写到了 SDRAM，或者 Bootloader 帮你完成了搬运。

• Flg (Flags):

  • R E (Read, Execute): 这是代码段。只读，可执行。对应 .text。

  • RW (Read, Write): 这是数据段。可读写。对应 .data 和 .bss。

关键点：操作系统加载程序时，根本不看 Section Headers，只看 Program Headers。它按照这里的指示，把文件切块，“映射”到内存里。

4. Symbol Table（符号表）

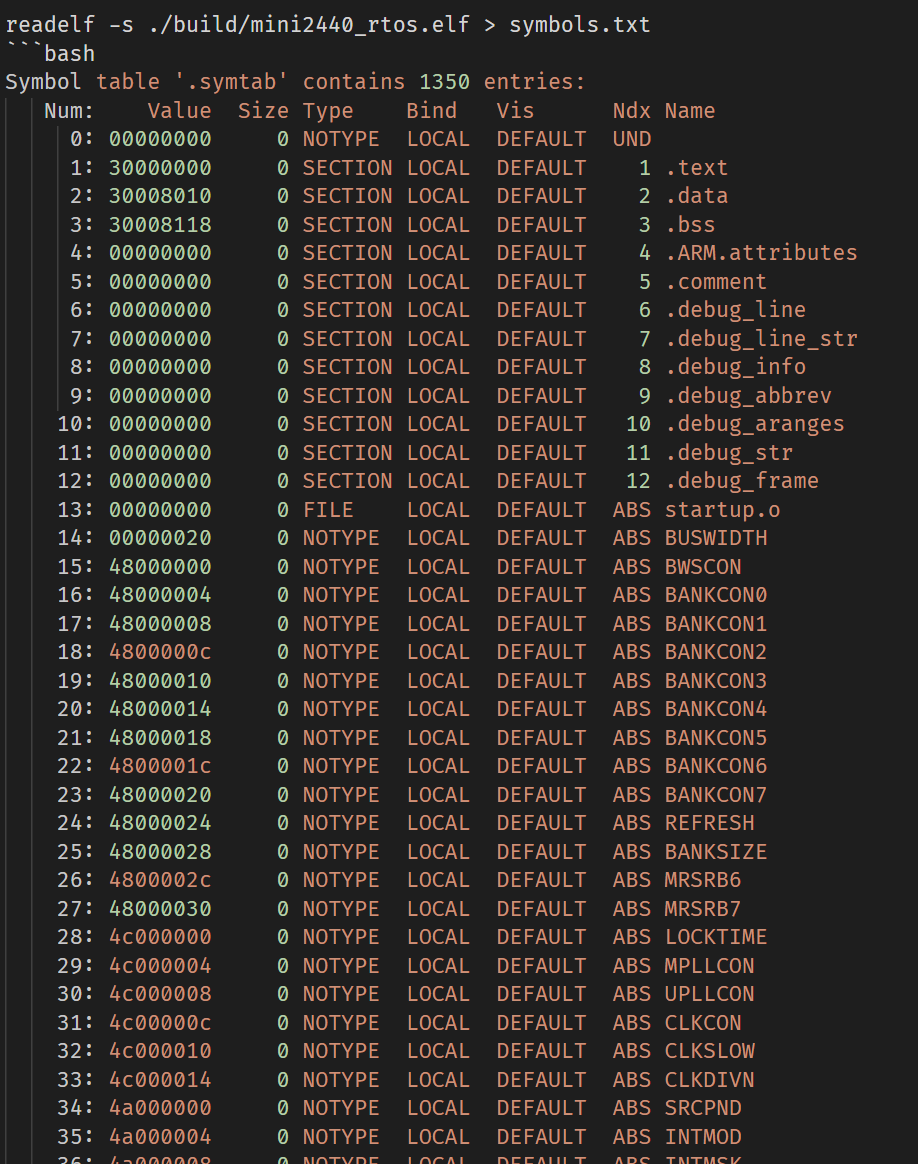

符号表提供了内存地址与源码变量/函数的直接映射关系。可以用 arm-none-eabi-nm 或 readelf -s 查看。

arm-none-eabi-objdump -s mini2440_rtos.elf > 1.txt

4.1 启动与异常处理

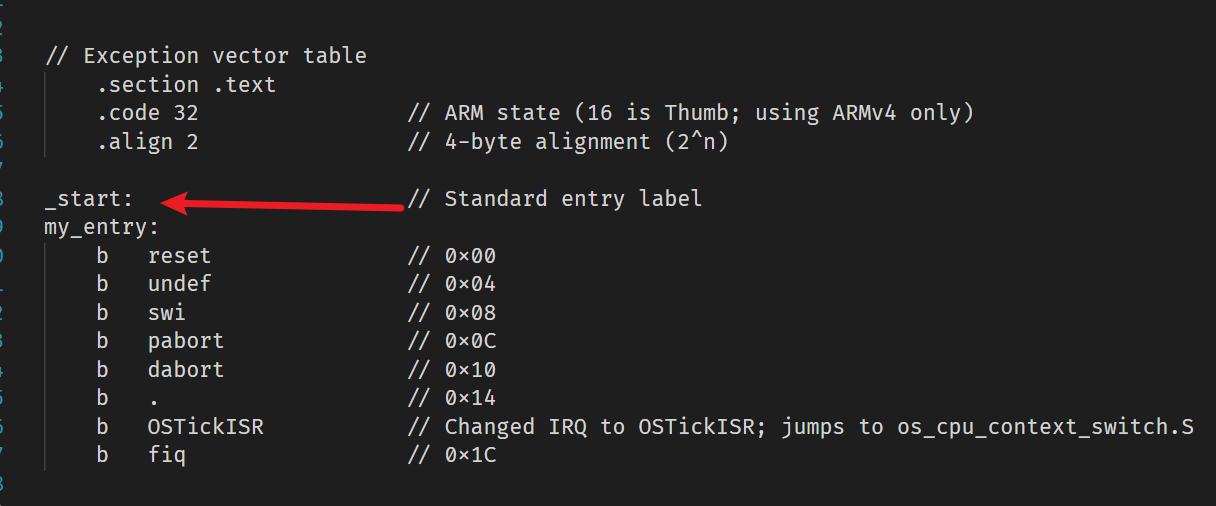

• _start (0x30000000): 物理入口。对应 startup.S 中的异常向量表基址。

  • 向量表布局：

    • 0x00: b reset

    • 0x04: b undef

    • ...

• reset (0x30000110): 复位异常处理程序实体入口。

  • 偏移分析: 从 0x30000000 到 0x30000110 之间的 0x110 (272) 字节空间，包含了 8 条跳转指令（32字节）以及其后的 LED 错误指示处理代码（undef, swi, pabort 等处理程序）。这表明复位代码被安排在其他异常处理桩代码之后。

4.2 链接脚本边界符号

以下符号由 link.ld 自动生成，用于运行时内存管理：

• _etext / _data (0x30008010): 准确标记了只读代码区与可读写数据区的分界线。

• _bss_start_ (0x30008118): 标记清零区的起始。

• _bss_end_ (0x3000b8e8): 标记清零区的结束。

4.3 关键变量布局

• StartStk (0x30008118):

  • 定义: main.c 中定义的 OS_STK StartStk[...]。

  • 位置: 位于 .bss 段的绝对首地址。

  • 风险评估: 由于 StartStk 紧邻 .data 段（0x30008118 之前即为 .data），若该栈发生向下溢出 (Stack Overflow)，将直接破坏 .data 段末尾的全局变量，导致系统出现难以调试的逻辑错误。这是内存布局上的一个高风险点。

• OSCPUUsage (0x3000ac0d):

  • 大小: 1 字节 (OBJECT 类型)。

  • 位置: 位于 .bss 段深处，表明其为未初始化的统计变量。

4.4 绝对地址符号 (ABS)

• BWSCON (0x48000000), GPFCON (0x56000050) 等。

• 来源: 这些符号源自 2440addr.inc 等头文件中的宏定义 (.equ)。

• 性质: 它们不代表内存中的变量，而是直接指向 S3C2440 处理器的特殊功能寄存器 (SFR) 物理地址，用于外设控制。

5.调试信息的迷宫（DWARF）

ELF 文件里有几个巨大的段：.debug_info, .debug_abbrev, .debug_str。它们使用的是 DWARF 格式（Debugging With Attributed Record Formats）。

它像是一棵树。

• 编译单元 (CU): 根节点。比如 main.c。

• 子节点: 函数 main。

  • 属性：起始 PC 0x30000458，结束 PC 0x3000047c。

  • 属性：源文件行号。

• 子节点: 变量 key。

  • 属性：类型 int (4字节)。

  • 属性：位置 fp - 16 (栈帧指针减16的位置)。

当你用 GDB 调试时输入 print key：

1. GDB 查 DWARF 表，找到 key 的定义。

2. GDB 发现它是 int，且在栈上。

3. GDB 读取寄存器 fp 的值，减去 16，得到内存地址。

4. GDB 读取那个内存地址的 4 个字节，按整数解释，显示给你。

如果没有这些段（比如你用了 strip 命令或者没加 -g），GDB 就只会对着一堆寄存器和十六进制发呆。

6.总结

mini2440_rtos.elf 的全处理流程如下：

1. 预处理 (Pre-processing): main.c 被处理，头文件展开。

2. 汇编 (Compilation): 编译器将其变成汇编，然后变成 .o (Relocatable ELF)。此时全是碎片，地址未定。

3. 链接 (Linking): ld 将 main.o, os_core.o, startup.o 等聚在一起。

   1. 根据 link.ld 脚本，决定大家住哪（0x30000000）。

   2. 解决所有的符号引用。

   3. 生成 Program Headers，规划内存布局。

   4. 此刻，mini2440_rtos.elf 诞生了。

4. 加载 (Loading):

   1. 你通过 J-Link 点击“Download”。

   2. J-Link 软件读取 ELF Header，发现是 ARM 程序。

   3. 读取 Program Headers，看到有一个 LOAD 段要放在 0x30000000。

   4. 它把文件里对应位置的二进制数据通过 JTAG 协议烧写到板子的 SDRAM 中。

   5. 最后，它读取 ELF Header 的 Entry Point，把 CPU 的 PC 寄存器强行设置为 0x30000000。

5. 运行 (Execution):

   1. 板子复位，CPU 从 0x30000000 开始取指。

   2. 第一条指令通常是跳转到 Reset Handler。

   3. 建立栈，初始化 .bss，搬运 .data。

   4. 跳转到 main()。

   5. uC/OS-II 启动，LED 开始闪烁。

7.题外话

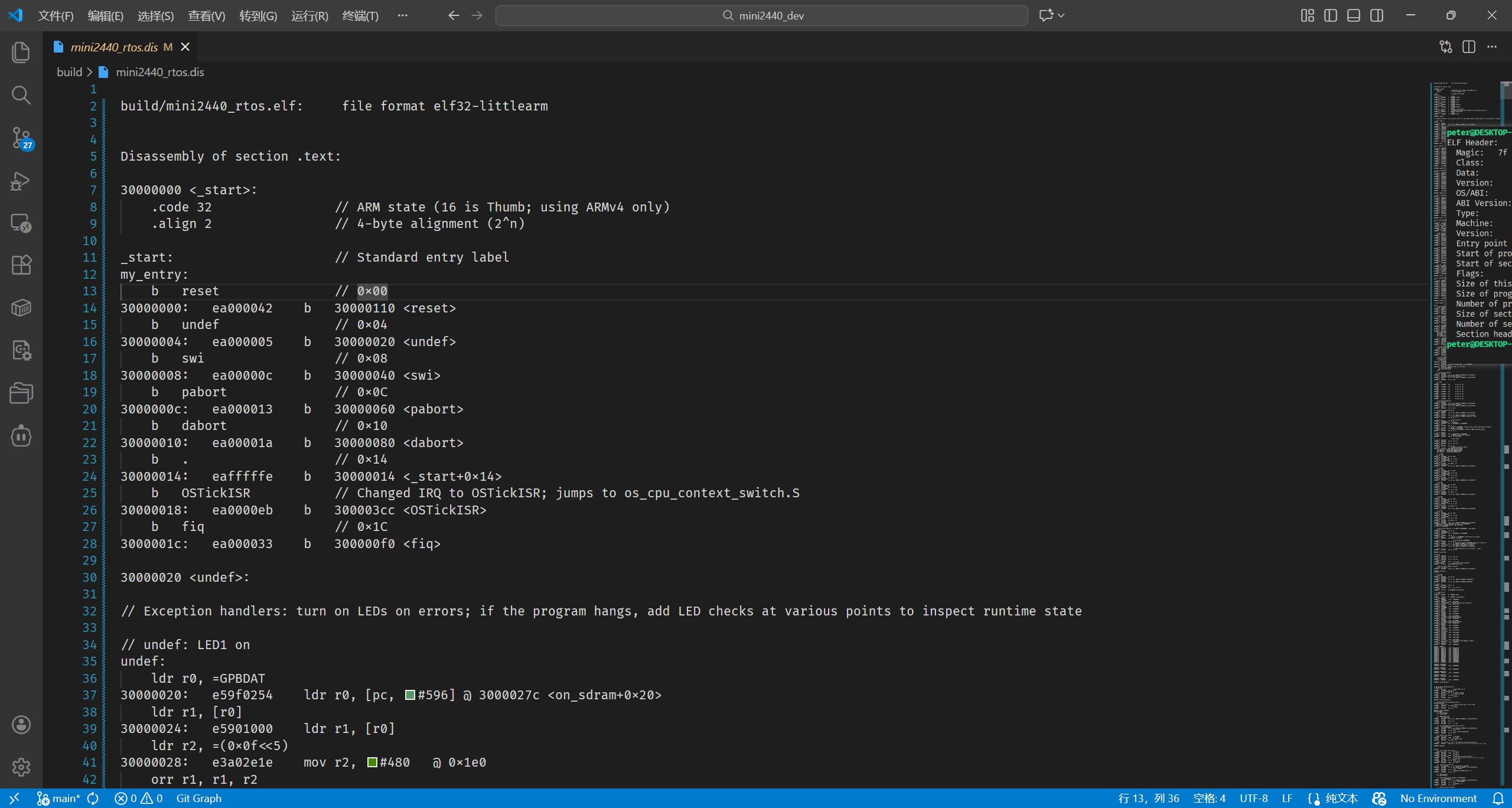

当然对于静态调试而言反汇编生成一个.dis文件，人类会更容易看懂，可以直接在Makefile文件中添加相关语法。elf的更多作用是对项目架构有一个整体感、配合GDB调试。

arm-none-eabi-objdump -S mini2440_rtos.elf > mixed_view.dis
