20251225给飞凌OK3588-C开发板适配Rockchip原厂的Android14时将RTL8211F-CG配置为4线百兆模式实测网速94.0 Mbits/sec

摘要：本文记录了在飞凌OK3588-C开发板适配Rockchip原厂Android14系统时，将RTL8211F-CG以太网芯片配置为4线百兆模式的过程。通过修改DTS设备树文件（添加max-speed=<100>参数）和stmmac_main.c驱动文件，成功实现了94.0Mbits/sec的实测网速。文中详细描述了解决GPIO冲突、调整PHY模式、锁定百兆速率的技术步骤，并提供了i

南棱笑笑生

602人浏览 · 2025-12-25 16:52:10

南棱笑笑生 · 2025-12-25 16:52:10 发布

cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins
cat /sys/kernel/debug/gpio

20251225给飞凌OK3588-C开发板适配Rockchip原厂的Android14时将RTL8211F-CG配置为4线百兆模式实测网速94.0 Mbits/sec
2025/12/25 15:26

缘起：给飞凌OK3588-C开发板适配Rockchip原厂的Android14后，需要将以太网卡芯片RTL8211F-CG配置为4线百兆模式。
【丝印ETH，实际eth0】

在Rockchip原厂的
Buildroot【linux-5.10】拿掉千兆选项。
Buildroot【linux-6.1】直接不动，系统自适应了！
系统上都很容易调通了百兆模式。

步骤：
1、首先解决掉gpio冲突。
2、拿掉gmac0/mdio0也不行！
3、那就只能在DTS中锁定百兆模式！

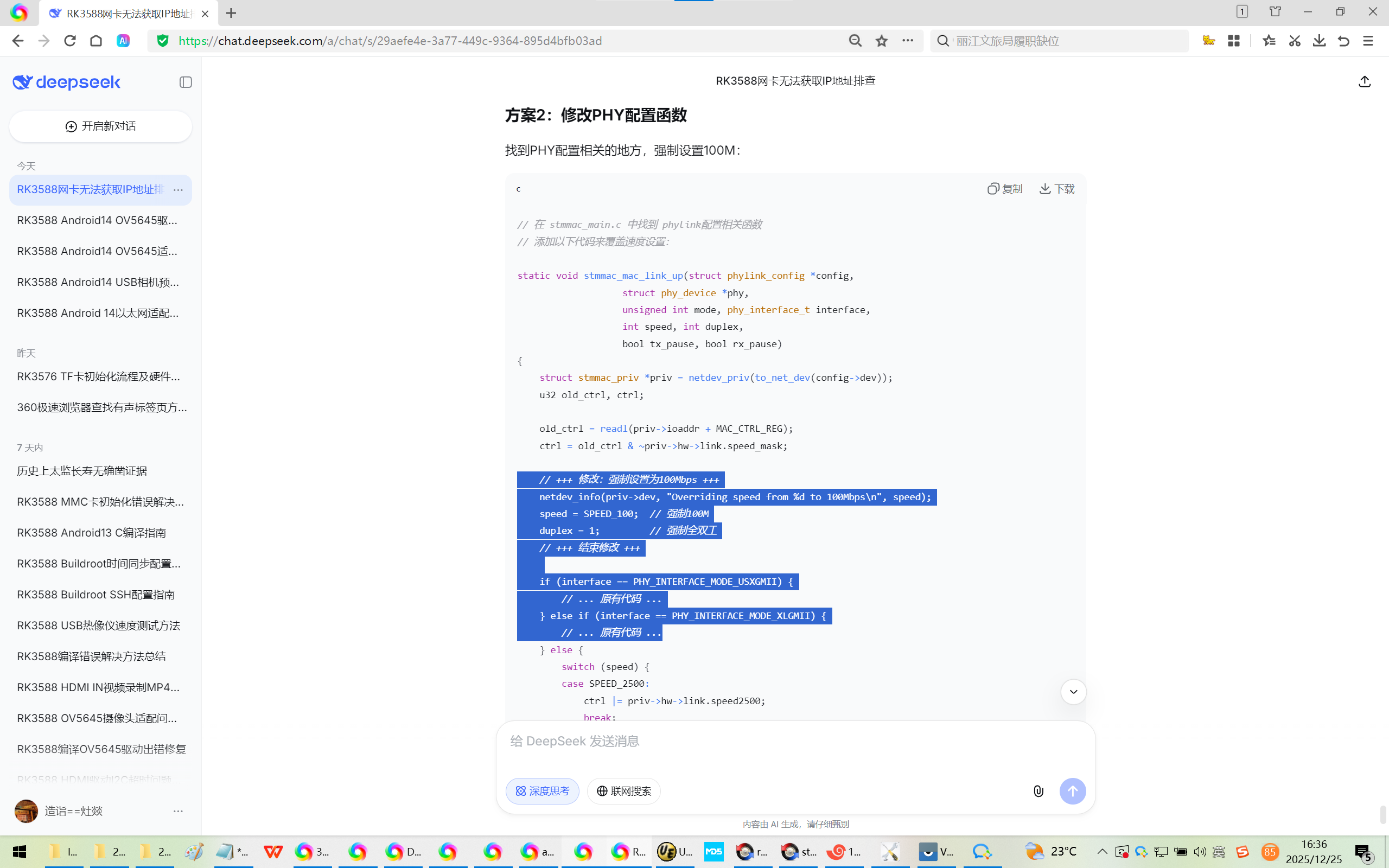

4、驱动stmmac_main.c中锁定百兆模式！
Y:\new_disk_4t\wyb\RD-RK3588\rk3588u_RK3576_SDK_RELEASE\kernel-6.1\drivers\net\ethernet\stmicro\stmmac\stmmac_main.c

// 2025/12/19 9:16 wenyuanbo add for GMAC1 RESET
//&pcie2x1l0 {
// reset-gpios = <&gpio1 RK_PB4 GPIO_ACTIVE_HIGH>;
// status = "okay";
//};

需要配置ssh。
驱动调试的时候DEBUG口就足够了。最多再打开一个USB接口的adb功能。【有些时候需要多一个口^_】
但是产品给客户暴露的借口就是TF卡的卡槽和以太网接口了！【应用工程师需要的ssh功能】

想实测一下TF卡的读写速度。
4线USB2.0通过adb直接拿到电脑上的速度是：31.3 MB/s
写入TF卡的速度略微低于31.3 MB/s【大概为25.56MB/s】

需要实测开发板丝印ETH1芯片RTL8211F-CG的网速。
通过ifconfig确认为eth0。

需要使用ov5645的驱动框架来适配LVDS接口的105机芯。
按照以前的经验，首先关闭I2C的读写！
结果，肯定会出现某些地方遗漏的，只能通过编译器来检查问题了！

当你把荣品RD-RK3588开发板重新适配一把，就相当于从头做了一个项目：【荣品RD-RK3588开发板】。
当然，开发板的功能都是好的，你免除了调试的过程，也就没有解决相关硬件出错的经验/机会了！

1、
Y:\new_disk_4t\wyb\RD-RK3588\rk3588u_RK3576_SDK_RELEASE\kernel-6.1\arch\arm64\boot\dts\rockchip\rk3588-evb7-v11.dtsi

&gmac1 {
   /* Use rgmii-rxid mode to disable rx delay inside Soc */
   phy-mode = "rgmii-rxid";
   clock_in_out = "output";

   snps,reset-gpio = <&gpio3 RK_PB7 GPIO_ACTIVE_LOW>;
   snps,reset-active-low;
   /* Reset time is 20ms, 100ms for rtl8211f */
   snps,reset-delays-us = <0 20000 100000>;

   pinctrl-names = "default";
   pinctrl-0 = <&gmac1_miim
       &gmac1_tx_bus2
       &gmac1_rx_bus2
       &gmac1_rgmii_clk
       &gmac1_rgmii_bus>;

tx_delay = <0x43>;
/* rx_delay = <0x3f>; */

phy-handle = <&rgmii_phy>;
status = "okay";
};

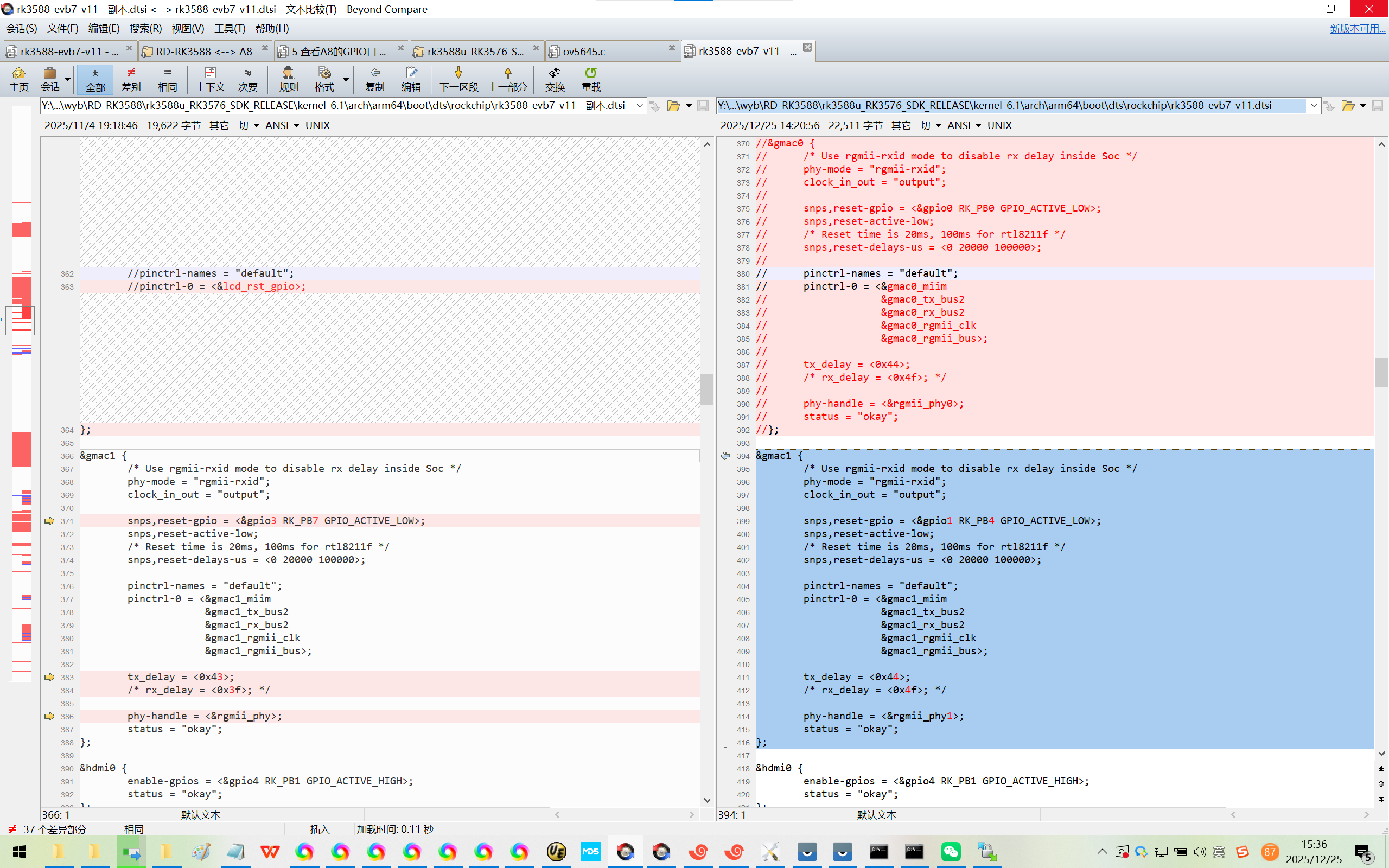

修改为：

&gmac1 {
   /* Use rgmii-rxid mode to disable rx delay inside Soc */
   phy-mode = "rgmii-rxid";
   clock_in_out = "output";

   snps,reset-gpio = <&gpio1 RK_PB4 GPIO_ACTIVE_LOW>;
   snps,reset-active-low;
   /* Reset time is 20ms, 100ms for rtl8211f */
   snps,reset-delays-us = <0 20000 100000>;

   pinctrl-names = "default";
   pinctrl-0 = <&gmac1_miim
       &gmac1_tx_bus2
       &gmac1_rx_bus2
       &gmac1_rgmii_clk
       &gmac1_rgmii_bus>;

tx_delay = <0x44>;
/* rx_delay = <0x4f>; */

phy-handle = <&rgmii_phy1>;
status = "okay";
};

&i2s7_8ch {
status = "okay";
};

&mdio1 {
   rgmii_phy: phy@1 {
       compatible = "ethernet-phy-ieee802.3-c22";
       reg = <0x1>;
   };
};

&mipi_dcphy0 {
status = "okay";
};

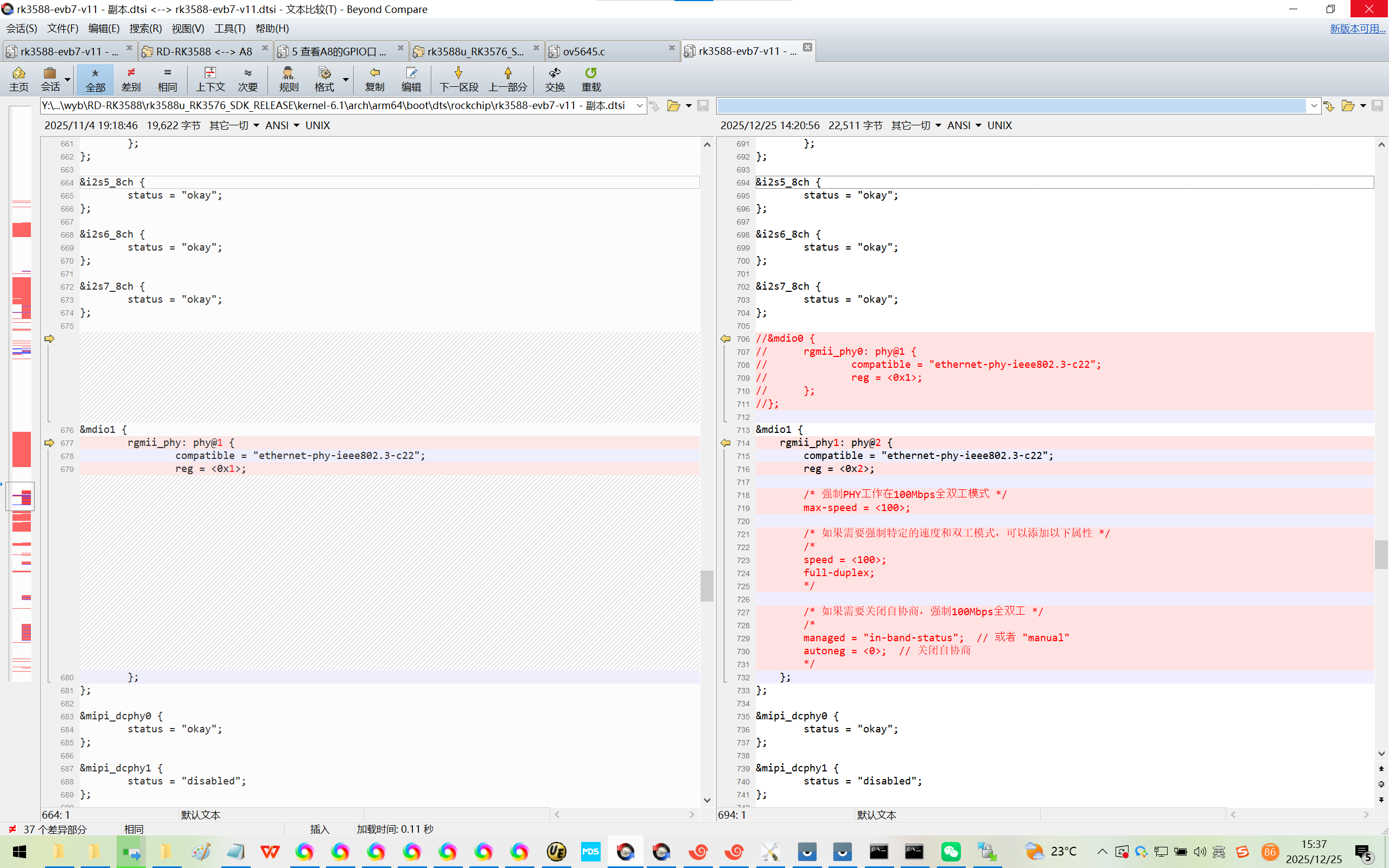

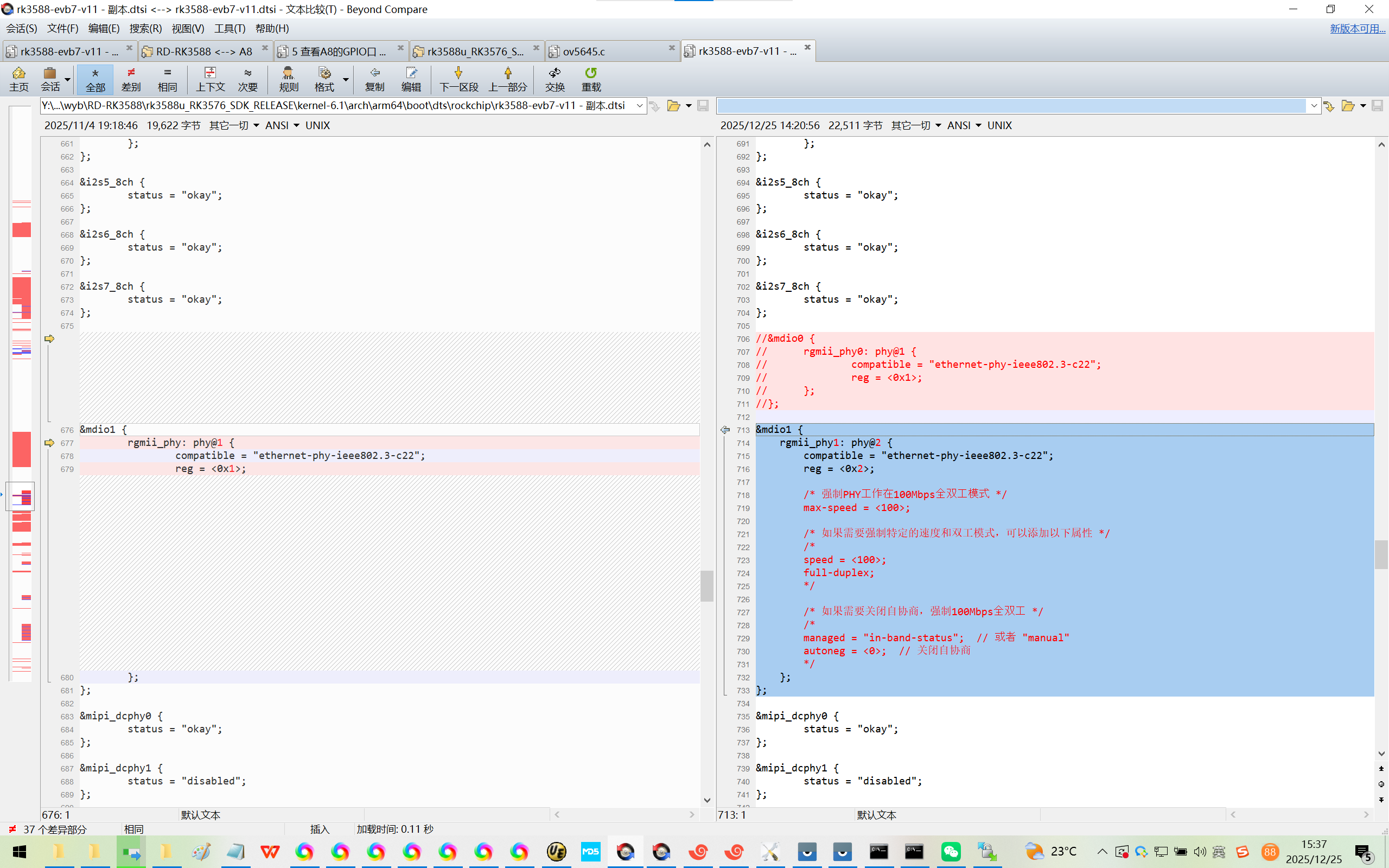

修改为：

&i2s7_8ch {
status = "okay";
};

//&mdio0 {
//   rgmii_phy0: phy@1 {
//       compatible = "ethernet-phy-ieee802.3-c22";
//       reg = <0x1>;
//   };
//};

&mdio1 {
rgmii_phy1: phy@2 {
compatible = "ethernet-phy-ieee802.3-c22";
reg = <0x2>;

/* 强制PHY工作在100Mbps全双工模式 */
max-speed = <100>;

/* 如果需要强制特定的速度和双工模式，可以添加以下属性 */
/*
speed = <100>;
full-duplex;
*/

/* 如果需要关闭自协商，强制100Mbps全双工 */
/*
managed = "in-band-status"; // 或者 "manual"
autoneg = <0>; // 关闭自协商
*/
};
};

&mipi_dcphy0 {
status = "okay";
};

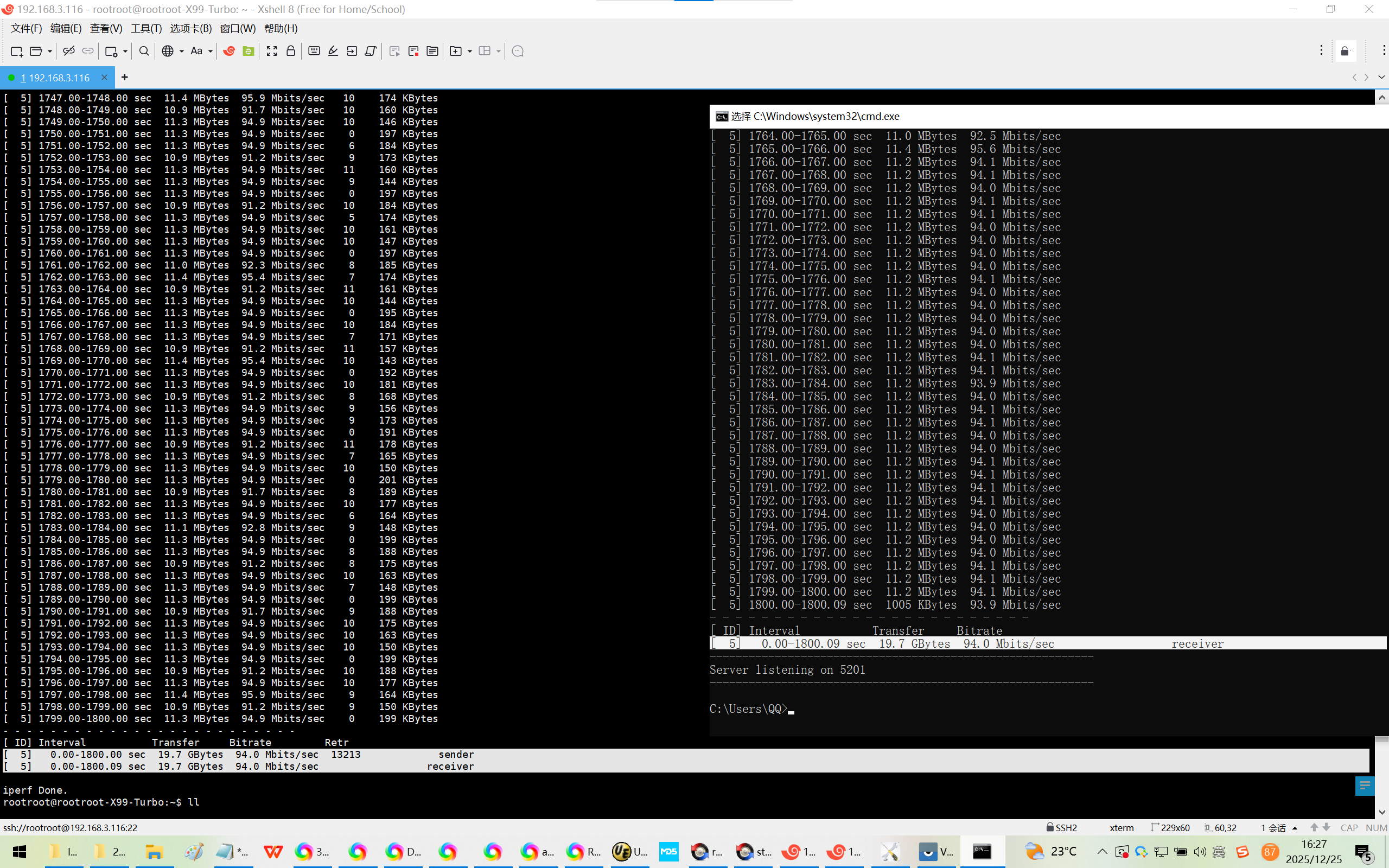

3、实测网速：
rootroot@rootroot-X99-Turbo:~$
rootroot@rootroot-X99-Turbo:~$ iperf3 -c 192.168.3.242 -i 1 -t 1800
Connecting to host 192.168.3.242, port 5201
[ 5] local 192.168.3.116 port 41158 connected to 192.168.3.242 port 5201
[ ID] Interval Transfer Bitrate Retr Cwnd
[ 5] 0.00-1.00 sec 12.0 MBytes 101 Mbits/sec 11 181 KBytes
[ 5] 1.00-2.00 sec 11.5 MBytes 96.4 Mbits/sec 10 168 KBytes
[ 5] 2.00-3.00 sec 11.3 MBytes 94.9 Mbits/sec 8 156 KBytes
[ 5] 3.00-4.00 sec 10.9 MBytes 91.2 Mbits/sec 10 163 KBytes
[ 5] 4.00-5.00 sec 11.3 MBytes 94.9 Mbits/sec 0 192 KBytes
[ 5] 5.00-6.00 sec 11.4 MBytes 95.9 Mbits/sec 10 178 KBytes
[ 5] 6.00-7.00 sec 10.9 MBytes 91.2 Mbits/sec 9 164 KBytes
[ 5] 7.00-8.00 sec 11.3 MBytes 94.9 Mbits/sec 8 151 KBytes
[ 5] 8.00-9.00 sec 11.3 MBytes 94.9 Mbits/sec 0 199 KBytes
[ 5] 9.00-10.00 sec 11.3 MBytes 94.9 Mbits/sec 9 189 KBytes
[ 5] 10.00-11.00 sec 10.9 MBytes 91.2 Mbits/sec 10 177 KBytes

[ 5] 1790.00-1791.00 sec 10.9 MBytes 91.7 Mbits/sec 9 188 KBytes
[ 5] 1791.00-1792.00 sec 11.3 MBytes 94.9 Mbits/sec 10 175 KBytes
[ 5] 1792.00-1793.00 sec 11.3 MBytes 94.9 Mbits/sec 10 163 KBytes
[ 5] 1793.00-1794.00 sec 11.3 MBytes 94.9 Mbits/sec 10 150 KBytes
[ 5] 1794.00-1795.00 sec 11.3 MBytes 94.9 Mbits/sec 0 199 KBytes
[ 5] 1795.00-1796.00 sec 10.9 MBytes 91.2 Mbits/sec 10 188 KBytes
[ 5] 1796.00-1797.00 sec 11.3 MBytes 94.9 Mbits/sec 10 177 KBytes
[ 5] 1797.00-1798.00 sec 11.4 MBytes 95.9 Mbits/sec 9 164 KBytes
[ 5] 1798.00-1799.00 sec 10.9 MBytes 91.2 Mbits/sec 9 150 KBytes
[ 5] 1799.00-1800.00 sec 11.3 MBytes 94.9 Mbits/sec 0 199 KBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate Retr
[ 5] 0.00-1800.00 sec 19.7 GBytes 94.0 Mbits/sec 13213 sender
[ 5] 0.00-1800.09 sec 19.7 GBytes 94.0 Mbits/sec receiver

iperf Done.
rootroot@rootroot-X99-Turbo:~$ ll

Microsoft Windows [版本 10.0.19045.6456]
(c) Microsoft Corporation。保留所有权利。

C:\Users\QQ>adb shell
rk3588_u:/ $ su
rk3588_u:/ #
rk3588_u:/ # ll
total 92
drwxr-xr-x 2 root root 4096 2025-12-25 06:25 acct
drwxr-xr-x 67 root root 1400 1970-01-01 00:00 apex
lrw-r--r-- 1 root root 11 2025-12-25 06:25 bin -> /system/bin
lrw-r--r-- 1 root root 50 2025-12-25 06:25 bugreports -> /data/user_de/0/com.android.shell/files/bugreports
drwxrwx--- 6 system cache 4096 1970-01-01 00:00 cache
drwxr-xr-x 3 root root 0 1970-01-01 00:00 config
lrw-r--r-- 1 root root 17 2025-12-25 06:25 d -> /sys/kernel/debug
drwxrwx--x 50 system system 4096 2025-12-25 06:25 data
drwx------ 8 root system 160 1970-01-01 00:00 data_mirror
drwxr-xr-x 2 root root 4096 2025-12-25 06:25 debug_ramdisk
drwxr-xr-x 25 root root 2340 2025-12-25 06:25 dev
lrw-r--r-- 1 root root 11 2025-12-25 06:25 etc -> /system/etc
lrwxr-x--- 1 root shell 16 2025-12-25 06:25 init -> /system/bin/init
-rwxr-x--- 1 root shell 463 2025-12-25 06:25 init.environ.rc
drwxr-xr-x 13 root root 300 1970-01-01 00:00 linkerconfig
drwx------ 2 root root 16384 2025-12-25 06:25 lost+found
drwxr-xr-x 12 root root 4096 1970-01-01 00:00 metadata
drwxr-xr-x 16 root system 340 1970-01-01 00:00 mnt
drwxr-xr-x 5 root root 4096 2025-12-25 06:25 odm
drwxr-xr-x 4 root root 4096 2025-12-25 06:25 odm_dlkm
drwxr-xr-x 2 root root 4096 2025-12-25 06:25 oem
drwxr-xr-x 2 root root 4096 2025-12-25 06:25 postinstall
dr-xr-xr-x 468 root root 0 1970-01-01 00:00 proc
drwxr-xr-x 9 root root 4096 2025-12-25 06:25 product
lrw-r--r-- 1 root root 21 2025-12-25 06:25 sdcard -> /storage/self/primary
drwxr-xr-x 2 root root 4096 2025-12-25 06:25 second_stage_resources
drwx--x--- 4 shell everybody 80 1970-01-01 00:00 storage
dr-xr-xr-x 14 root root 0 1970-01-01 00:00 sys
drwxr-xr-x 13 root root 4096 2025-12-25 06:25 system
drwxr-xr-x 4 root root 4096 2025-12-25 06:25 system_dlkm
drwxr-xr-x 8 root root 4096 2025-12-25 06:25 system_ext
drwxr-xr-x 11 root root 4096 2025-12-25 06:25 vendor
drwxr-xr-x 5 root root 4096 2025-12-25 06:25 vendor_dlkm
rk3588_u:/ #
rk3588_u:/ # ifconfig
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope: Host
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

dummy0 Link encap:Ethernet HWaddr 4e:4d:a9:a0:06:ff
inet6 addr: fe80::4c4d:a9ff:fea0:6ff/64 Scope: Link
UP BROADCAST RUNNING NOARP MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:5 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:350

eth0 Link encap:Ethernet HWaddr 3e:a3:45:31:f4:12 Driver rk_gmac-dwmac
inet addr:192.168.3.242 Bcast:192.168.3.255 Mask:255.255.255.0
inet6 addr: fe80::d7f:9472:b05:cd6a/64 Scope: Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:849 errors:0 dropped:0 overruns:0 frame:0
TX packets:82 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:154535 TX bytes:8477
Interrupt:68

rk3588_u:/ #
rk3588_u:/ # iperf3 -s
-----------------------------------------------------------
Server listening on 5201
-----------------------------------------------------------
Accepted connection from 192.168.3.116, port 41146
[ 5] local 192.168.3.242 port 5201 connected to 192.168.3.116 port 41158
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec 10.7 MBytes 90.1 Mbits/sec
[ 5] 1.00-2.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 2.00-3.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 3.00-4.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 4.00-5.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 5.00-6.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 6.00-7.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 7.00-8.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 8.00-9.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 9.00-10.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 10.00-11.00 sec 11.2 MBytes 94.0 Mbits/sec

[ 5] 1790.00-1791.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 1791.00-1792.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 1792.00-1793.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 1793.00-1794.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 1794.00-1795.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 1795.00-1796.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 1796.00-1797.00 sec 11.2 MBytes 94.0 Mbits/sec
[ 5] 1797.00-1798.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 1798.00-1799.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 1799.00-1800.00 sec 11.2 MBytes 94.1 Mbits/sec
[ 5] 1800.00-1800.09 sec 1005 KBytes 93.9 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1800.09 sec 19.7 GBytes 94.0 Mbits/sec receiver
-----------------------------------------------------------
Server listening on 5201
-----------------------------------------------------------

C:\Users\QQ>

参考资料：

RK3588网卡无法获取IP地址排查
RK3588的Android14
以太网卡使用RTL8211F-CG芯片，4线，千兆网卡当百兆网卡用。
不能获取IP地址

console:/ $
console:/ $ su
console:/ # ifconfig
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope: Host
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

dummy0 Link encap:Ethernet HWaddr d2:2e:e7:08:32:af
inet6 addr: fe80::d02e:e7ff:fe08:32af/64 Scope: Link
UP BROADCAST RUNNING NOARP MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:4 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:280

eth0 Link encap:Ethernet HWaddr 3e:a3:45:31:f4:12 Driver rk_gmac-dwmac
inet6 addr: fe80::fbb1:f197:f76a:1e8a/64 Scope: Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:6 errors:0 dropped:0 overruns:0 frame:0
TX packets:15 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:488 TX bytes:2522
Interrupt:68

console:/ # ifconfig -a
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope: Host
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

ifb0 Link encap:Ethernet HWaddr 4e:41:c4:14:20:b0
BROADCAST NOARP MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:32
RX bytes:0 TX bytes:0

ifb1 Link encap:Ethernet HWaddr 1a:02:a6:76:39:00
BROADCAST NOARP MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:32
RX bytes:0 TX bytes:0

eth0 Link encap:Ethernet HWaddr 3e:a3:45:31:f4:12 Driver rk_gmac-dwmac
inet6 addr: fe80::fbb1:f197:f76a:1e8a/64 Scope: Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:6 errors:0 dropped:0 overruns:0 frame:0
TX packets:16 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:488 TX bytes:2592
Interrupt:68

ip_vti0 Link encap:UNSPEC
NOARP MTU:1480 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

ip6_vti0 Link encap:UNSPEC
NOARP MTU:1364 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

sit0 Link encap:IPv6-in-IPv4
NOARP MTU:1480 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

ip6tnl0 Link encap:UNSPEC
NOARP MTU:1452 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 TX bytes:0

console:/ #
console:/ #
console:/ # [ 55.007086][ T278] type=1400 audit(1766642445.504:309): avc: denied { read } for comm="bluetooth@1.0-s" name="u:object_r:default_prop:s0" dev="tmpfs" ino=139 scontext=u:r:hal_bluetooth_default:s0 tcontext=u:object_r:default_prop:s0 tclass=file permissive=0
[ 55.007300][ T278] type=1400 audit(1766642445.504:310): avc: denied { read } for comm="bluetooth@1.0-s" name="u:object_r:default_prop:s0" dev="tmpfs" ino=139 scontext=u:r:hal_bluetooth_default:s0 tcontext=u:object_r:default_prop:s0 tclass=file permissive=0

console:/ #
console:/ # dmesg | grep gmac
[ 1.873194] rk_gmac-dwmac fe1c0000.ethernet: IRQ eth_lpi not found
[ 1.873318] rk_gmac-dwmac fe1c0000.ethernet: supply phy not found, using dummy regulator
[ 1.873367] rk_gmac-dwmac fe1c0000.ethernet: clock input or output? (output).
[ 1.873375] rk_gmac-dwmac fe1c0000.ethernet: TX delay(0x44).
[ 1.873381] rk_gmac-dwmac fe1c0000.ethernet: Can not read property: rx_delay.
[ 1.873386] rk_gmac-dwmac fe1c0000.ethernet: set rx_delay to 0xffffffff
[ 1.873402] rk_gmac-dwmac fe1c0000.ethernet: integrated PHY? (no).
[ 1.873410] rk_gmac-dwmac fe1c0000.ethernet: cannot get clock mac_clk_rx
[ 1.873416] rk_gmac-dwmac fe1c0000.ethernet: cannot get clock mac_clk_tx
[ 1.873427] rk_gmac-dwmac fe1c0000.ethernet: cannot get clock clk_mac_speed
[ 1.873645] rk_gmac-dwmac fe1c0000.ethernet: init for RGMII_RXID
[ 1.873758] rk_gmac-dwmac fe1c0000.ethernet: User ID: 0x30, Synopsys ID: 0x51
[ 1.873766] rk_gmac-dwmac fe1c0000.ethernet: DWMAC4/5
[ 1.873772] rk_gmac-dwmac fe1c0000.ethernet: DMA HW capability register supported
[ 1.873778] rk_gmac-dwmac fe1c0000.ethernet: RX Checksum Offload Engine supported
[ 1.873783] rk_gmac-dwmac fe1c0000.ethernet: TX Checksum insertion supported
[ 1.873789] rk_gmac-dwmac fe1c0000.ethernet: Wake-Up On Lan supported
[ 1.873818] rk_gmac-dwmac fe1c0000.ethernet: TSO supported
[ 1.873824] rk_gmac-dwmac fe1c0000.ethernet: Enable RX Mitigation via HW Watchdog Timer
[ 1.873830] rk_gmac-dwmac fe1c0000.ethernet: Enabled L3L4 Flow TC (entries=2)
[ 1.873836] rk_gmac-dwmac fe1c0000.ethernet: Enabled RFS Flow TC (entries=10)
[ 1.873842] rk_gmac-dwmac fe1c0000.ethernet: TSO feature enabled
[ 1.873847] rk_gmac-dwmac fe1c0000.ethernet: Using 32/32 bits DMA host/device width
[ 20.313460] rk_gmac-dwmac fe1c0000.ethernet eth0: Register MEM_TYPE_PAGE_POOL RxQ-0
[ 20.314875] rk_gmac-dwmac fe1c0000.ethernet eth0: PHY [stmmac-1:02] driver [Generic PHY] (irq=POLL)
[ 20.315330] rk_gmac-dwmac fe1c0000.ethernet eth0: No Safety Features support found
[ 20.315349] rk_gmac-dwmac fe1c0000.ethernet eth0: IEEE 1588-2008 Advanced Timestamp supported
[ 20.315632] rk_gmac-dwmac fe1c0000.ethernet eth0: registered PTP clock
[ 20.318732] rk_gmac-dwmac fe1c0000.ethernet eth0: FPE workqueue start
[ 20.318739] rk_gmac-dwmac fe1c0000.ethernet eth0: configuring for phy/rgmii-rxid link mode
[ 26.448416] rk_gmac-dwmac fe1c0000.ethernet eth0: Link is Up - 1Gbps/Full - flow control off
console:/ #
console:/ #
从你的描述和日志来看，以太网接口eth0已经启动，并且链接速度为1Gbps，但是只获取到了IPv6的本地链路地址（fe80::...），而没有获取到IPv4地址。
这可能是因为没有启用DHCP或者静态配置IP地址。在Android上，以太网配置通常通过以太网服务完成，但也可以手动配置。

首先，我们可以尝试手动运行dhcpcd来获取IP地址，或者使用静态IP地址配置。

但是，请注意，Android系统通常使用netd来管理网络，所以也可以尝试通过设置以太网配置来启用DHCP。

根据你提供的日志，网卡已经启动并连接，所以物理连接应该没有问题。

我们可以尝试以下步骤：

检查是否启用了DHCP客户端。在Android中，以太网配置可以通过设置菜单中的以太网设置来配置DHCP或静态IP。
但是，如果你是在调试模式下，也可以使用命令行。

使用命令行工具dhcpcd或udhcpc来获取IP地址。

检查是否有什么服务或配置阻止了DHCP请求。

检查路由器或DHCP服务器端是否有问题。

但是，从你提供的日志中，我们还看到了一些avc: denied的SELinux权限拒绝，这可能导致某些网络配置失败。

我们可以先尝试手动获取IP地址，看看是否能够成功。

由于你已经有了root权限，我们可以尝试以下命令：

首先，停止以太网服务（如果正在运行），然后手动启动DHCP客户端。

但是，在Android 14中，以太网服务可能是通过“EthernetService”来管理的。我们可以尝试通过设置来配置。

由于是命令行环境，我们可以尝试使用dhcpcd命令（如果存在的话）或者udhcpc。

先检查一下这两个命令是否存在：

如果不存在，可以尝试使用busybox中的udhcpc。

另外，也可以尝试使用netcfg命令来查看网络配置。

但是，从你的ifconfig输出中，我们看到eth0只有IPv6地址，没有IPv4地址。

我们可以尝试手动运行dhcpcd：

步骤：

停止以太网服务（如果可能的话）

释放当前接口的IP地址（如果有）

尝试获取IP地址

但是，在Android中，更常见的是使用netd来管理。我们可以通过设置属性来控制。

另一种方法是，通过ifconfig手动设置静态IP地址，然后测试网络连接。

但是，你的问题是不能获取IP地址，所以我们先尝试DHCP。

由于你的系统是Android 14，可能有一些变化。我们可以尝试使用dhcpcd命令。

先检查dhcpcd是否存在：

console:/ # which dhcpcd

如果不存在，可以尝试使用udhcpc：

console:/ # which udhcpc

如果都不存在，可以尝试使用busybox的udhcpc。

假设我们有udhcpc，那么可以尝试：

console:/ # udhcpc -i eth0

如果成功，应该会获取到IP地址。

如果失败，可能是DHCP请求没有发出，或者被拒绝。我们可以使用tcpdump来查看网络包。

但是，我们也可以先检查路由和防火墙规则。

另外，从dmesg中看到，网卡驱动是rk_gmac-dwmac，并且已经识别为千兆网卡，但实际连接速度为1Gbps，所以物理连接是千兆，但你想让它工作在百兆？你描述中写的是“当百兆网卡用”，可能是指连接到了百兆网络？但日志显示是1Gbps，所以可能自动协商成千兆了。

如果你希望强制成百兆，可能需要调整网卡配置，但这可能不是不能获取IP地址的原因。

我们先尝试获取IP地址。

另外，从SELinux的拒绝日志来看，可能有一些网络相关的服务被拒绝，这可能导致DHCP客户端无法正常运行。你可以尝试暂时关闭SELinux，然后测试DHCP，但这在生产环境中不推荐。

临时关闭SELinux：setenforce 0

然后再次尝试DHCP。

如果关闭SELinux后可以获取IP地址，那么就需要调整SELinux策略。

但是，从你提供的avc拒绝日志来看，是蓝牙服务访问属性被拒绝，可能和网络无关。

我们可以先尝试手动获取IP地址。

如果手动可以获取，那么可能是Android的以太网服务没有正确配置。

在Android中，以太网配置通常通过设置数据库配置，你可以尝试通过settings命令来设置以太网DHCP。

例如：

查看当前以太网配置：

console:/ # settings get ethernet

设置以太网为DHCP：

console:/ # settings put ethernet ip_mode dhcp

然后重启以太网服务。

但是，不同的Android版本可能有所不同。

另外，也可以尝试通过ifconfig设置静态IP，然后ping网关测试。

例如：

console:/ # ifconfig eth0 192.168.1.100 netmask 255.255.255.0 up
console:/ # route add default gw 192.168.1.1 dev eth0
console:/ # setprop net.dns1 8.8.8.8

然后测试网络连接。

如果静态IP可以工作，那么问题可能出在DHCP客户端或服务上。

根据你的描述，我们首先尝试手动运行DHCP客户端。

请先尝试：

console:/ # udhcpc -i eth0

如果udhcpc不存在，可以尝试使用dhcpcd：

console:/ # dhcpcd eth0

如果都不存在，可以尝试使用busybox的udhcpc。

如果手动运行DHCP客户端可以获取IP地址，那么可能是Android的以太网服务没有正确启动DHCP客户端。

另外，检查一下系统属性：

console:/ # getprop | grep dhcp

可能会看到一些关于以太网DHCP的属性。

希望这些步骤能帮助你解决问题。

修改这个驱动文件，锁死网速最高100Mbps
Y:\new_disk_4t\wyb\RD-RK3588\rk3588u_RK3576_SDK_RELEASE\kernel-6.1\drivers\net\ethernet\stmicro\stmmac\stmmac_main.c

针对RTL8211F网卡在RK3588 Android14上无法获取IP地址的问题，我建议修改驱动文件来强制锁定网速为100Mbps。以下是要在 stmmac_main.c 文件中进行的修改：

修改方案
方案1：强制设置PHY速度为100Mbps
在PHY初始化时强制设置RTL8211F为100M全双工模式：

c
// 在 stmmac_main.c 文件中找到 stmmac_hw_setup 函数
// 在函数开头添加以下代码：

static int stmmac_hw_setup(struct net_device *dev, bool ptp_register)
{
struct stmmac_priv *priv = netdev_priv(dev);
// ... 现有代码 ...

// +++ 新增：强制设置PHY为100M全双工 +++
// 对于RTL8211F，我们需要强制设置速度和双工模式
{
struct phy_device *phydev = priv->dev->phydev;
if (phydev) {
netdev_info(priv->dev, "Forcing RTL8211F to 100Mbps Full Duplex\n");
// 设置PHY为100M全双工，关闭自协商
phy_write(phydev, MII_BMCR, BMCR_ANENABLE | BMCR_SPEED100 | BMCR_FULLDPLX);
// 强制重启自协商
phy_write(phydev, MII_BMCR, BMCR_ANENABLE | BMCR_ANRESTART | BMCR_SPEED100 | BMCR_FULLDPLX);

// 也可以直接设置PHY寄存器来强制100M
// RTL8211F特定寄存器配置
phy_write(phydev, 0x1f, 0x0007); // 页选择7
phy_write(phydev, 0x1e, 0x00ec); // 设置100M模式
phy_write(phydev, 0x1f, 0x0000); // 返回页0
}
}
// +++ 结束新增 +++

// ... 原有代码 ...
}
方案2：修改PHY配置函数
找到PHY配置相关的地方，强制设置100M：

c
// 在 stmmac_main.c 中找到 phylink配置相关函数
// 添加以下代码来覆盖速度设置：

static void stmmac_mac_link_up(struct phylink_config *config,
struct phy_device *phy,
unsigned int mode, phy_interface_t interface,
int speed, int duplex,
bool tx_pause, bool rx_pause)
{
struct stmmac_priv *priv = netdev_priv(to_net_dev(config->dev));
u32 old_ctrl, ctrl;

old_ctrl = readl(priv->ioaddr + MAC_CTRL_REG);
ctrl = old_ctrl & ~priv->hw->link.speed_mask;

// +++ 修改：强制设置为100Mbps +++
netdev_info(priv->dev, "Overriding speed from %d to 100Mbps\n", speed);
speed = SPEED_100; // 强制100M
duplex = 1; // 强制全双工
// +++ 结束修改 +++

if (interface == PHY_INTERFACE_MODE_USXGMII) {
// ... 原有代码 ...
} else if (interface == PHY_INTERFACE_MODE_XLGMII) {
// ... 原有代码 ...
} else {
switch (speed) {
case SPEED_2500:
ctrl |= priv->hw->link.speed2500;
break;
case SPEED_1000:
ctrl |= priv->hw->link.speed1000;
break;
case SPEED_100:
ctrl |= priv->hw->link.speed100;
break;
case SPEED_10:
ctrl |= priv->hw->link.speed10;
break;
default:
return;
}
}

// ... 后续代码不变 ...
}
方案3：在DMA初始化时添加PHY强制配置
c
// 在 stmmac_init_dma_engine 函数中添加：

static int stmmac_init_dma_engine(struct stmmac_priv *priv)
{
// ... 原有代码 ...

// +++ 新增：强制PHY配置 +++
{
struct mii_bus *mii = priv->mii;
int phy_addr = priv->plat->phy_addr;

if (mii && phy_addr >= 0) {
netdev_info(priv->dev, "Configuring RTL8211F PHY at addr %d\n", phy_addr);

// 设置PHY为100M全双工，关闭自协商
mii->write(mii, phy_addr, MII_BMCR,
BMCR_SPEED100 | BMCR_FULLDPLX | BMCR_ANENABLE);
mdelay(10);

// RTL8211F特定配置
mii->write(mii, phy_addr, 0x1f, 0x0007); // 选择页7
mii->write(mii, phy_addr, 0x1e, 0x00ec); // 100M模式配置
mii->write(mii, phy_addr, 0x1f, 0x0000); // 返回页0

// 重启自协商
mii->write(mii, phy_addr, MII_BMCR,
BMCR_SPEED100 | BMCR_FULLDPLX | BMCR_ANENABLE | BMCR_ANRESTART);
}
}
// +++ 结束新增 +++

// ... 原有代码 ...
}
建议的完整修改（在驱动初始化时添加）
在 stmmac_dvr_probe 函数末尾，注册网络设备之前添加：

c
int stmmac_dvr_probe(struct device *device,
struct plat_stmmacenet_data *plat_dat,
struct stmmac_resources *res)
{
// ... 原有代码 ...

// +++ 新增：配置RTL8211F为100Mbps +++
{
struct mii_bus *mii_bus = priv->mii;
int phy_addr = plat_dat->phy_addr;

if (mii_bus && phy_addr >= 0) {
dev_info(device, "Configuring RTL8211F PHY for 100Mbps operation\n");

// 方法1：通过标准MII寄存器
mii_bus->write(mii_bus, phy_addr, MII_BMCR,
BMCR_SPEED100 | BMCR_FULLDPLX);

// 方法2：通过RTL8211F扩展寄存器
// 页选择
mii_bus->write(mii_bus, phy_addr, 0x1f, 0x0007); // 选择页7
// 配置100M模式
mii_bus->write(mii_bus, phy_addr, 0x1e, 0x00ec); // 100M配置
mii_bus->write(mii_bus, phy_addr, 0x1f, 0x0000); // 返回页0

// 可选：关闭节能模式
mii_bus->write(mii_bus, phy_addr, 0x1f, 0x000a); // 选择页10
mii_bus->write(mii_bus, phy_addr, 0x11, 0x0000); // 关闭EEE
mii_bus->write(mii_bus, phy_addr, 0x1f, 0x0000); // 返回页0
}
}
// +++ 结束新增 +++

ret = register_netdev(ndev);
// ... 后续代码 ...
}
替代方案：通过设备树配置
如果可能，更好的方法是通过设备树配置PHY：

dts
&gmac {
phy-mode = "rgmii";
phy-handle = <&phy>;

// 强制PHY设置
phy-connection-type = "rgmii-id";
snps,reset-gpio = <&gpio0 RK_PA0 GPIO_ACTIVE_LOW>;
snps,reset-active-low;
snps,reset-delays-us = <0 10000 50000>;

// 强制100M
max-speed = <100>;
// 或者
assigned-clock-rates = <50000000>; // 50MHz for 100M
};

&mdio {
phy: ethernet-phy@0 {
reg = <0>;
// RTL8211F特定配置
realtek,led-0-mode = <0>; // 禁用LED闪烁
realtek,led-1-mode = <0>;
// 强制100M全双工
max-speed = <100>;
};
};
重要注意事项
编译和测试：修改后需要重新编译内核模块并加载

日志检查：修改后查看dmesg输出，确认PHY配置是否生效

硬件检查：确保4线连接正确（TX+, TX-, RX+, RX-）

PHY复位：可能需要添加PHY复位时序

如果上述修改仍不能解决问题，可能需要：

检查RK3588 GMAC的时钟配置

检查设备树中PHY的引脚配置

检查电源管理配置

考虑硬件连接问题（4线连接可能需要特定匹配电阻）

请先尝试方案2（修改stmmac_mac_link_up函数），因为这是最直接的方法。修改后重新编译内核并测试。
