圆形二维码IC卡门禁读卡器（DAIC-MJ-YQR）技术规格与应用方案

一、 产品核心概述

DAIC-MJ-YQR​ 是一款专为现代智慧楼宇入口设计的全功能身份识别终端。其核心价值在于将 “移动身份认证”​ 与 “传统卡片认证”​ 完美融合于一体化的工业设计中，为访客管理与内部通行提供了极致便捷与安全的解决方案。

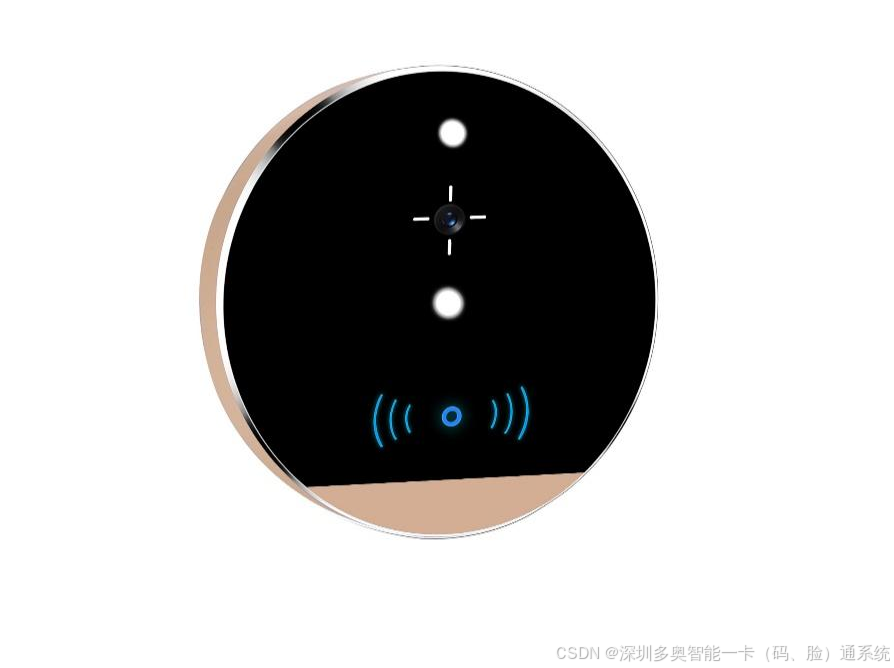

• 设计美学：圆形结构、铝合金外壳、9H钢化玻璃面板，兼具坚固耐用与高端质感，能提升入口处的科技感与现代感。

• 全能识别：一机集成二维码（动态/静态）、手机NFC、IC卡、CPU卡、二代身份证等多种认证方式，覆盖所有人员通行需求。

• 坚固可靠：IP65防护等级（内部灌胶），确保在室外、地下车库等潮湿、多尘环境中稳定运行。

• 无缝对接：支持标准韦根与RS-485输出，可接入市面上绝大多数门禁、梯控、闸机控制器，实现“即插即用”。

参数项	具体规格
名称	二维码IC卡门禁读卡器
型号	DAIC-MJ-YQR
输出方式	韦根26/34位/ RS485
识别方式	二维码/蓝牙/IC卡/二代身份证/手机NFC
识读角度	转角 360°，仰角 ± 65°，偏角 ± 65°
扫描角度	75°（水平）, 55°（垂直）, 85°（对角）
支持二维码格式	QR Code, Data Matrix, PDF417等
蓝牙版本	4.1
储存用户	3万
工作温度	-20°C到60°C
相对湿度	5%到95%
环境光照	日光直射、夜晚微光源
读取速度	<200毫秒
输入电源	DC12V 500mA(支持宽电压5~30V)
外观尺寸	868613 mm
识别距离	标准距离5~30 CM
二维码支持范围	韦根26位支持范围(0-255),(1-65535)；韦根34位支持的范围1-4294967295；RS485支持范围为1024个字符

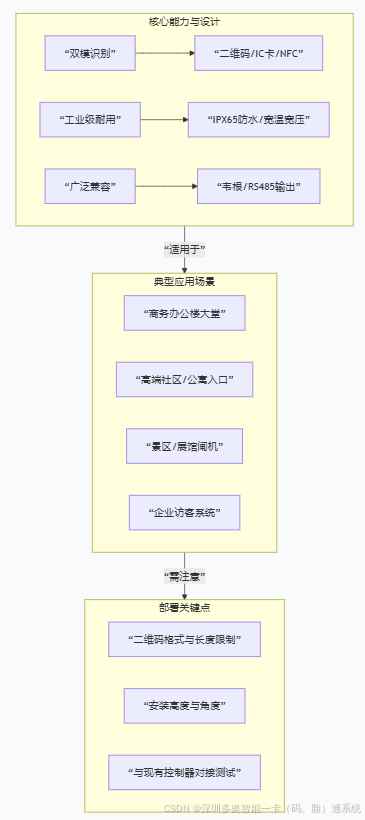

flowchart TD
    subgraph A[核心能力与设计]
        A1[“双模识别”] --> A2[“二维码/IC卡/NFC”]
        A3[“工业级耐用”] --> A4[“IPX65防水/宽温宽压”]
        A5[“广泛兼容”] --> A6[“韦根/RS485输出”]
    end

    subgraph B[典型应用场景]
        B1[“商务办公楼大堂”]
        B2[“高端社区/公寓入口”]
        B3[“景区/展馆闸机”]
        B4[“企业访客系统”]
    end

    subgraph C[部署关键点]
        C1[“二维码格式与长度限制”]
        C2[“安装高度与角度”]
        C3[“与现有控制器对接测试”]
    end

    A -- “适用于” --> B
    B -- “需注意” --> C

二、 核心功能与技术参数详解

特性维度	规格说明	技术解读与选型/部署要点

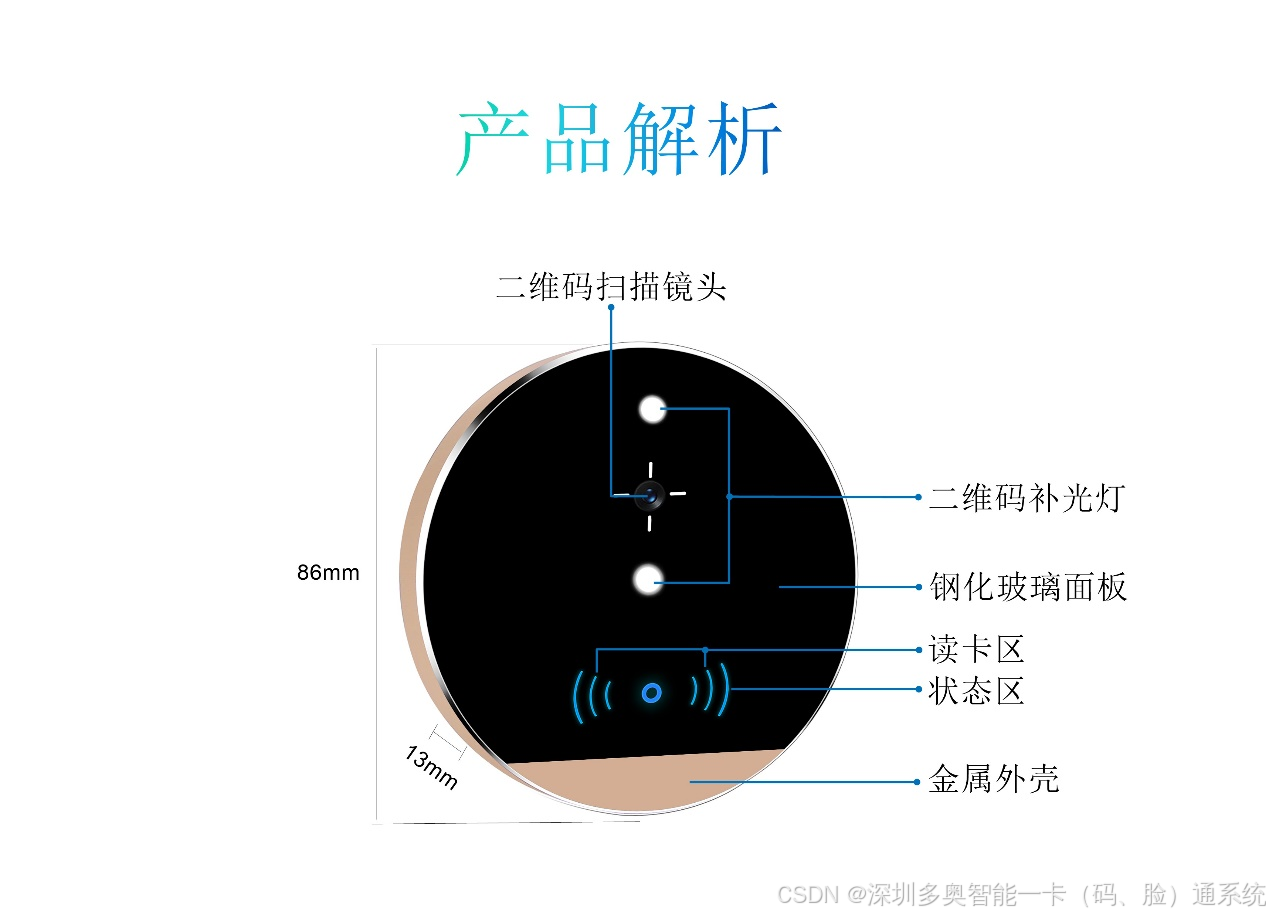

物理特性​	尺寸：Φ86×13mm (标准86底盒) 材质：铝合金外壳，9H钢化玻璃 防护：IP65​ (内部灌胶)	安装便利：标准86底盒尺寸，安装替换极其方便。IP65防护是室外或半室外部署（如单元门口、车库入口）的必备条件。
识别能力​	支持介质：二维码、蓝牙、IC/CPU卡、二代证、手机NFC。 识别距离：5-30cm (二维码) 扫描角度：水平75°，垂直55° (广角设计) 读取速度：< 200ms	核心价值： • 二维码：支持访客通行、临时授权，是数字化管理的关键。 • 全卡兼容：无需担心用户持卡类型，新旧系统平滑过渡。 • 广角与补光：双灯补光和宽角度确保在各种光照和持握角度下快速识别。
电气与接口​	电源：DC 12V​ (支持宽压5-30V) 输出：韦根26/34位​ 或 RS-485​	集成关键： • 供电：推荐使用12V 1A以上稳定电源。宽压设计适应不同现场条件。 • 输出选择： - 韦根：最通用，直接对接门禁/梯控控制器。务必提前确认控制器支持的韦根位数。 - RS-485：适合远距离传输或多台设备组网。
数据与存储​	用户容量：30，000条 二维码数据格式：QR Code, Data Matrix等	重要限制（韦根输出时）：二维码内容若通过韦根输出，必须为10位以内的数字，并会映射到韦根卡号范围（26位：0-65535；34位：1-4294967295）。长字符串或加密数据需采用RS-485输出。
环境适应性​	工作温度：-20℃ ~ 60℃ 环境光：支持日光至微光	宽温设计适应中国绝大部分地区气候，补光设计保障夜间识别率。

三、 典型应用场景与工作流程

1. 商务楼宇访客管理（核心场景）

• 流程：访客线上预约 → 获得动态二维码​ → 在楼宇大堂DAIC-MJ-YQR上扫码 → 读卡器将二维码ID通过韦根信号发送至门禁控制器 → 控制器验证通过，联动闸机放行并自动召唤电梯至授权楼层。

• 优势：实现无人化、数字化的访客接待，提升企业形象与管理效率。

2. 社区/园区门禁升级

• 流程：业主可使用原有IC卡，租客/访客可使用物业APP生成的动态二维码通行。一台设备解决所有人员出入问题。

• 优势：兼容新旧，避免重复投资，并可通过二维码实现临时工、保姆等人员的精细时限管理。

3. 梯控系统身份验证

• 流程：安装在电梯轿厢内。业主刷卡，访客扫码。读卡器验证后，将信号发送给梯控主板，自动点亮住户所在楼层或访客被授权楼层。

• 优势：实现无接触乘梯，提升安全性与体验。

接线定义

引脚编号	引脚名称	功能描述	接线说明
1	VCC	电源正极	接 DC5~30V 正极
2	GND	电源负极	接电源负极
3	WG-D0	韦根数据 0	韦根输出模式时接控制器 WG-D0
4	WG-D1	韦根数据 1	韦根输出模式时接控制器 WG-D1
5	485-A	RS485 通讯 A 端	RS485 输出模式时接控制器 485-A
6	485-B	RS485 通讯 B 端	RS485 输出模式时接控制器 485-B
7	NC	空脚	无功能，不接线
8	NC	空脚	无功能，不接线

注：接线前需断电，避免短路损坏设备；通讯线建议选用屏蔽双绞线，降低干扰。

四、 系统连接与配置框架

该读卡器在智能一卡通系统中，作为前端感知设备，其连接方式如下图所示：

flowchart LR A[用户持卡/码] --> B{认证方式} B --> C[刷IC卡/CPU卡] B --> D[扫动态二维码] B --> E[手机NFC/蓝牙] C & D & E --> F[圆形读卡器 DAIC-MJ-YQR] F -- 韦根26/34信号 --> G[门禁控制器 / 梯控主板] F -- RS-485信号 --> H[PLC / 定制化主机] G --> I[执行机构<br>（电锁/电梯按钮/闸机）] H --> I subgraph 管理后台 J[访客管理平台] K[门禁管理软件] end J -- 生成/下发二维码 --> D K -- 配置权限/同步名单 --> G

五、 选型、安装与配置要点

1. 明确输出协议：在采购前，必须确认您现有或计划采购的门禁控制器、梯控主板支持何种输入协议（韦根26/34 或 RS-485），并据此选择对应输出型号。

2. 二维码功能规划：

   • 若用于访客，需配套能生成动态二维码的访客管理系统（如多奥云访客）。

   • 若二维码内容复杂（如加密字符串、长文本），必须选择RS-485输出型号，并通过后台解析。

3. 安装注意事项：

   • 电源：使用稳压电源，避免因电压波动导致设备重启或读卡不稳定。

   • 安装高度：建议读卡区域中心离地1.2米 - 1.5米，便于不同身高人员扫码或刷卡。

   • 环境光：尽量避免将设备安装在正对阳光直射的位置，以免强光影响二维码识别。

4. 调试与测试：

   • 安装后，首先测试各种认证方式（卡、二维码）是否正常触发声光提示。

   • 使用韦根测试仪或通过控制器日志，确认输出的卡号/二维码ID是否符合预期，并与后台权限列表匹配。

常见故障排查

故障现象	可能原因	解决办法
通电后指示灯不亮	1. 电源未接通；2. 电压超出范围；3. 设备故障	1. 检查电源线接线是否正确；2. 确认输入电压为 DC5~30V；3. 更换设备测试
无法识别卡片 / 二维码	1. 卡片 / 二维码不在支持范围内；2. 识别距离过远；3. 白名单未录入用户信息	1. 确认卡片为 IC 卡 / 二代身份证，二维码为支持格式；2. 将卡片 / 二维码置于 5~30cm 范围内；3. 检查白名单并录入用户信息
识别成功但无数据输出	1. 通讯方式选择错误；2. 通讯线接线错误；3. 控制器未匹配	1. 确认设备输出模式与控制器一致；2. 对照接线定义检查线路；3. 更换兼容控制器测试
二维码识别率低	1. 环境光照过强 / 过弱；2. 二维码模糊、破损	1. 调整安装位置，利用双灯补光功能；2. 更换清晰、完整的二维码

---

总结：

DAIC-MJ-YQR 圆形二维码IC卡门禁读卡器是一款面向未来、设计精良的“入口级”产品。它成功地将移动互联网的便捷性（二维码）与传统安防的可靠性（IC卡）结合，并通过工业级的设计保障了耐用性。在智慧楼宇、数字社区等场景中，它是实现“无感通行”与“智能访客”管理的理想前端选择。成功应用的关键在于前期的协议确认、对二维码功能的清晰规划，以及规范的安装实施。
