MapGIS三维场景构建-三维模型动态标注
一、介绍
MapGIS 三维场景构建工具 ：是一个地上及地表空间三维场景的构建工具，实现地上及地表三维多源数据汇聚、配准、融合与轻量化，为三维GIS场景的构建、三维专业分析与应用，提供数据服务支撑，助力自然资源实景三维、CIM平台、智慧城市建设等三维专业分析与应用 。软件免费试用下载链接：http://www.smaryun.com/goods.php?id=2663
本篇内容将指导您如何使用 MapGIS 三维场景构建工具 实现场景下对模型的动态标注
二、动态标注介绍
在GIS（地理信息系统）领域中，三维模型的动态标注对于清晰表达复杂空间信息至关重要。与通用三维场景相比，GIS场景具有地理空间坐标系、全球范围、多尺度（Levels of Detail, LOD）以及丰富属性数据等特性，这使得其动态标注面临独特挑战并发展出针对性方案。在地图中，文本的表现形式有多种，注记是其中一种文本的表现形式。在MapGIS平台中，将注记划分出了静态注记和动态注记两大类。
- 静态注记指可单独选择、定位和修改的文本，存储于数据库的注记类中的图层；
- 动态注记指根据用户定义的规则，动态地放置在要素类附近的标注文本，用户无法选择和修改单个标注。
| 静态注记 | 动态注记 | |
|---|---|---|
| 优点 | 稳定性和一致性：一旦创建完成，静态注记不会随数据的变化而自动调整或改变位置，这有助于保持地图上信息的稳定性和一致性。 性能优化：由于静态注记是预先生成并存储为独立的图形元素，因此在渲染时对系统资源的需求较低，有利于提高地图显示的性能。 设计灵活性：允许用户对每个注记进行详细的个性化设置，包括字体、颜色、大小、旋转角度等，以达到最佳视觉效果。 | 自动化与实时性：动态注记基于属性字段自动生成，并能随着地图缩放级别的变化自动调整显示内容和样式，减少了人工干预的需求。 适应性强：能够根据地图视图的缩放比例智能地决定哪些注记应该显示以及如何显示，提高了用户体验。 易于维护：只要源数据更新了，相关的注记也会随之更新，无需单独编辑注记文件。 |
| 缺点 | 维护成本高：如果基础地理数据发生变化（例如地名变更），则需要手动更新相应的静态注记，这增加了维护的工作量。 适应性差：当缩放级别变化时，静态注记无法自动调整其显示内容或样式，可能在某些比例尺下显得不合适。 | 计算开销大：每次地图重绘时都需要重新评估哪些注记应当显示，这对计算资源提出了更高的要求，在处理大量数据时可能导致性能下降。 样式限制：尽管动态注记提供了很多配置选项，但在个性化定制方面可能不如静态注记灵活。 |
三、MapGIS生成动态标注操作
MapGIS三维场景构建工具提供了二三维模型的动态注记功能，该功能可将场景中模型属性，按照自定义规则，动态地放置在要素类附近，便于清晰表达复杂空间信息。具体步骤如下：
-
工作空间场景视图中，右键点击图层名称，在右键菜单中选择“属性”功能项，弹出模型属性页对话框；
-

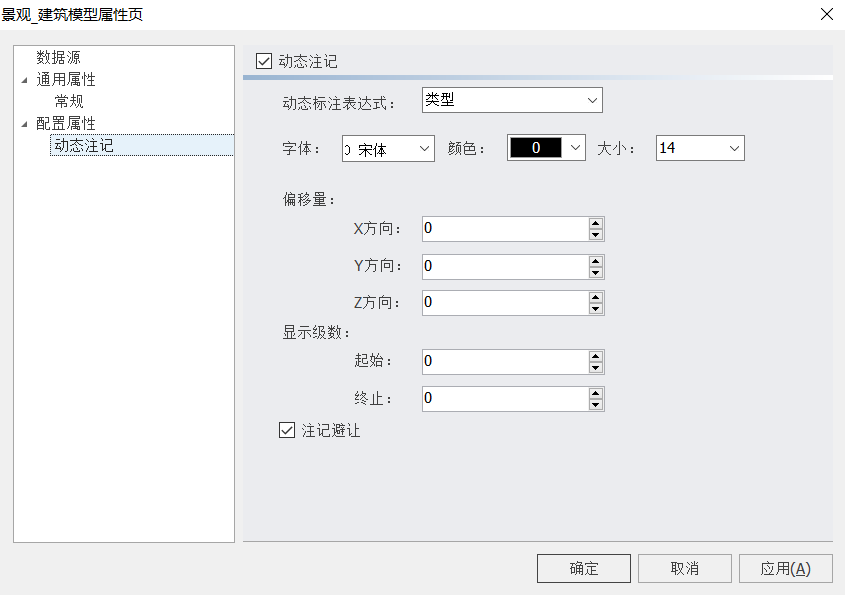

切换到“动态注记”选项卡，选择制作动态注记的图层，将切换到该图层对应的动态注记设置页面。
-

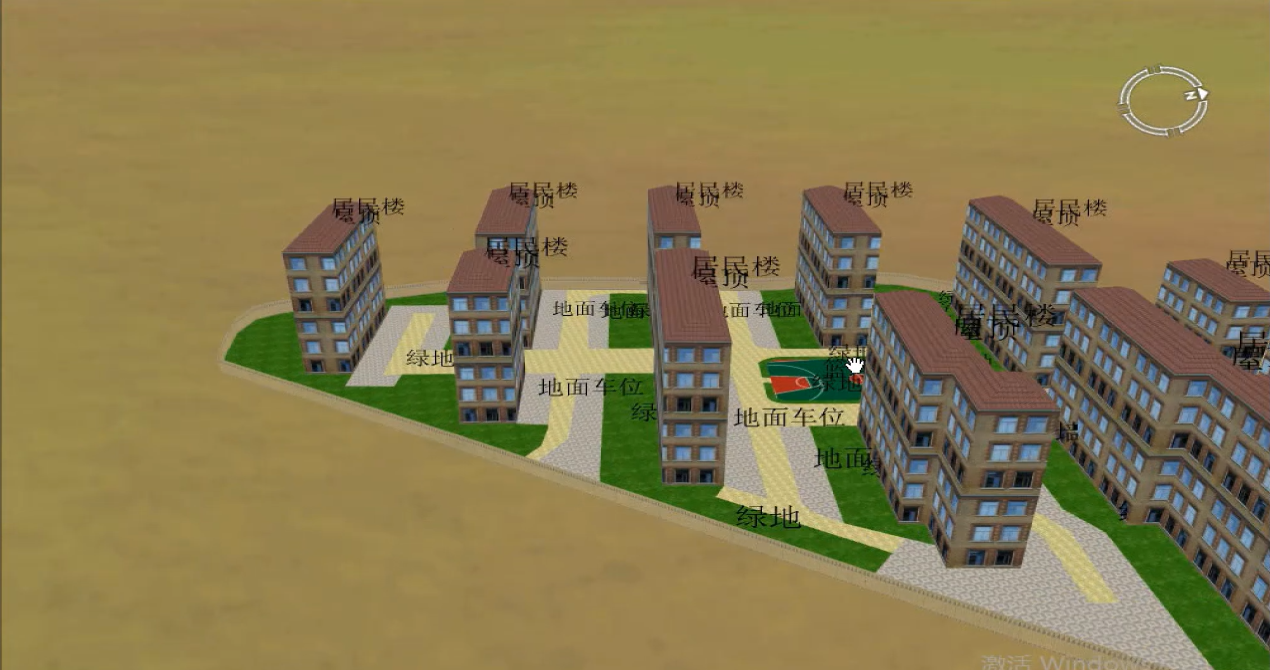

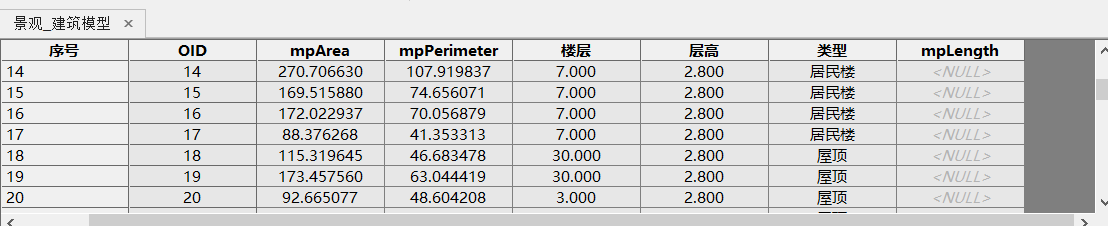

勾选“动态注记”，设置动态标注表达式选择某一字段进行动态标注，如上图表示为将图层的字段“类型”作为统一注记进行显示；
