DeepDiagram AI: 智能 AI 可视化平台

DeepDiagram AI 是一个开源的智能可视化平台，利用 Agentic AI 将自然语言转换为专业的图表。与传统工具不同，DeepDiagram 采用了多智能体架构，由专门的智能体处理不同的可视化领域——从交互式思维导图到复杂的数据图表。

---

🚀 功能特性

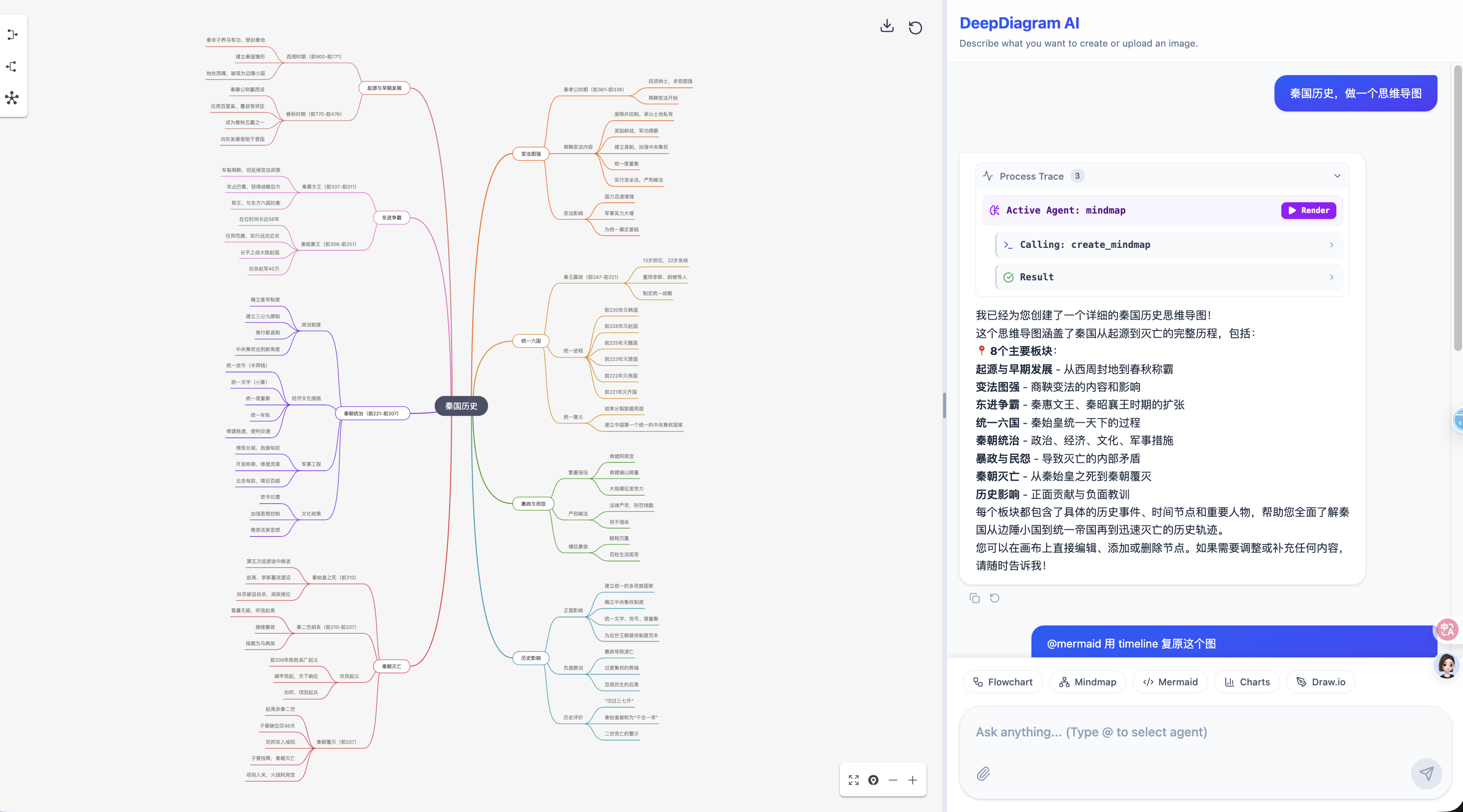

🧠 思维导图智能体 (Mind Map Agent)

• 核心驱动: mind-elixir
• 能力: 生成结构化的交互式思维导图。
• 工作流: 支持实时预览并导出为 PNG。

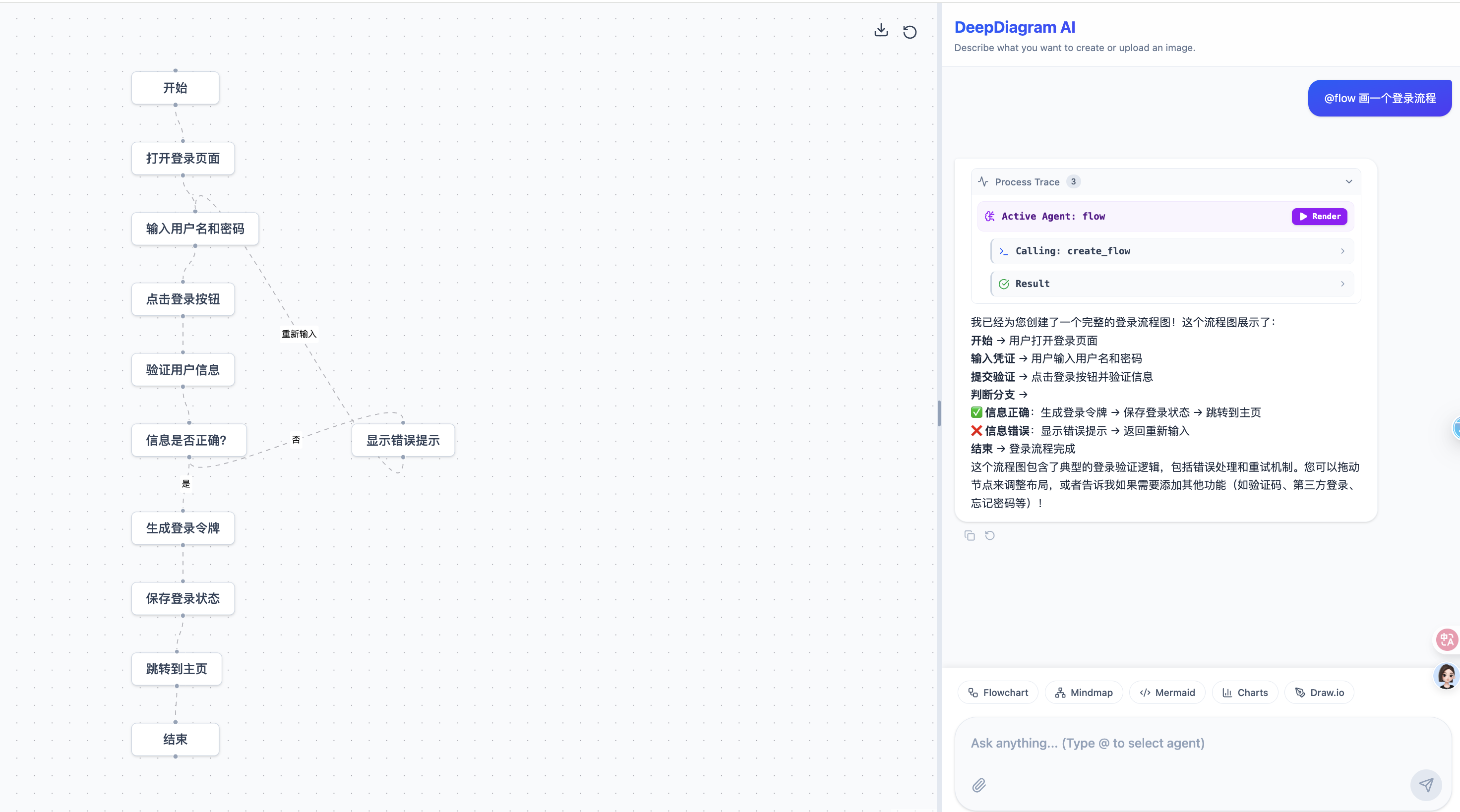

🧜‍♂️ 流程图智能体 (Flowchart Agent)

• 核心驱动: React Flow
• 能力: 在现代交互式画布上创建详细的流程图。
• 工作流: 支持自动布局和高质量图像导出。

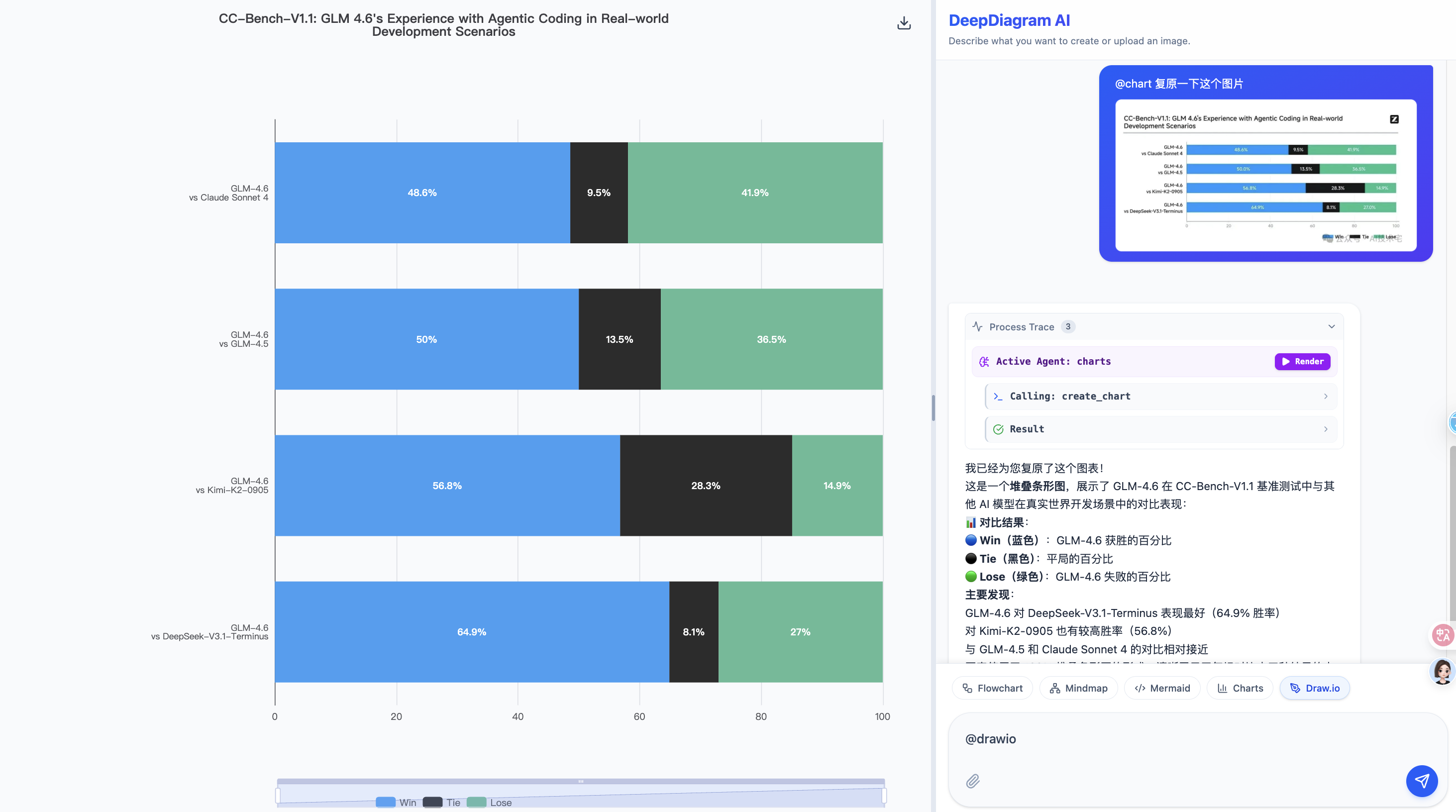

📊 数据图表智能体 (Data Chart Agent)

• 核心驱动: Apache ECharts
• 能力: 使用柱状图、折线图、饼图等可视化数据。
• 工作流: 分析数据或描述以生成丰富的 ECharts 配置。

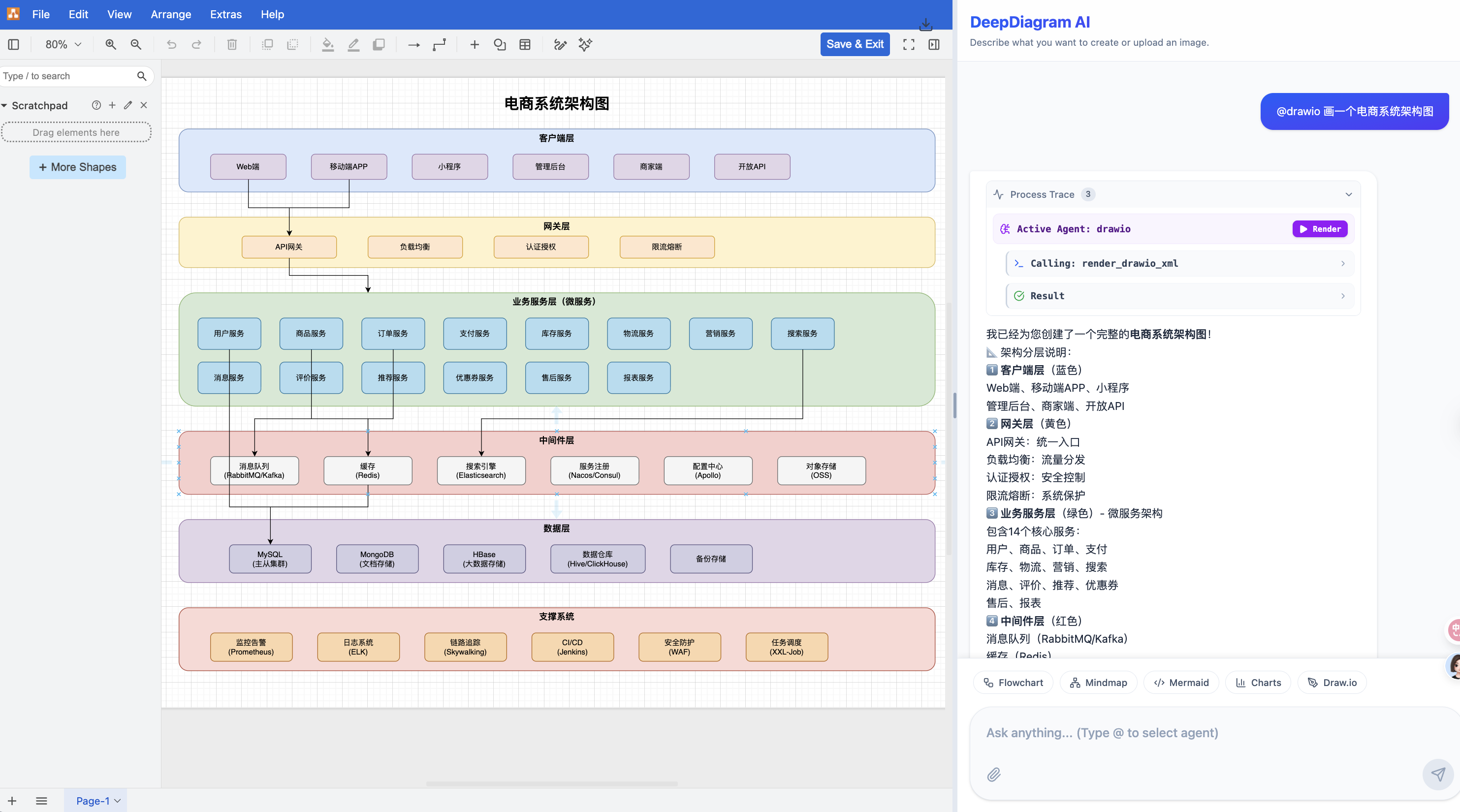

✏️ Draw.io 智能体

• 核心驱动: Draw.io (Atlas 主题)
• 能力: 生成与 Draw.io 生态系统兼容的专业级技术图表。
• 工作流: 具有 自动居中 和 侧边栏隐藏 功能的高级画布，提供专注的绘图体验。

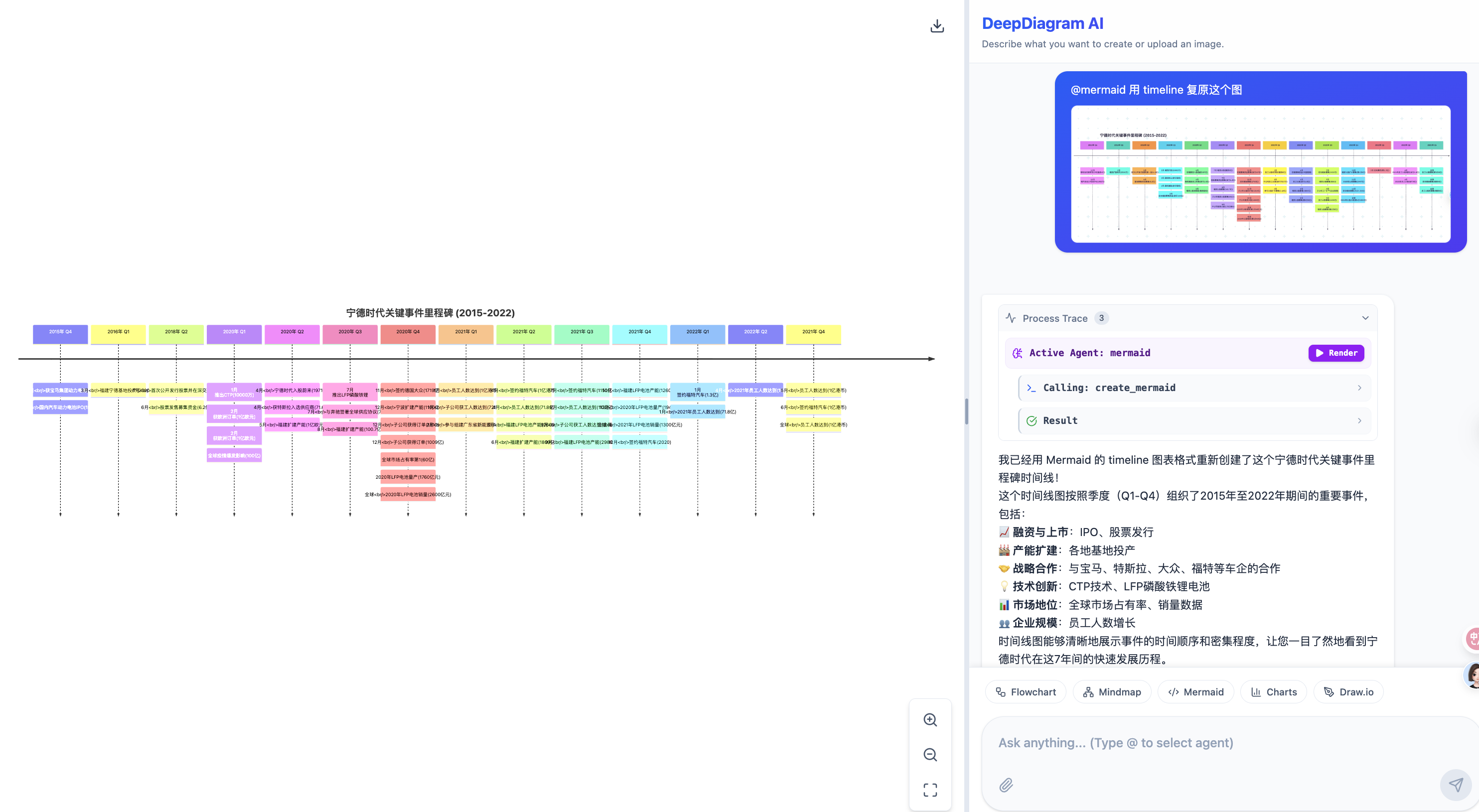

🧜‍♀️ Mermaid 智能体

• 核心驱动: Mermaid.js + react-zoom-pan-pinch
• 能力: 生成复杂的图表，包括序列图、甘特图、时间线、状态图和类图。
• 工作流: 原生交互式画布，支持自适应缩放、缩放/平移控制以及高分辨率 SVG/PNG 导出。

🤖 智能路由与多模态 (Intelligent Router & Multimodal)

• 上下文感知: 基于 ReAct 的编排层，根据意图自动将请求路由到最佳智能体。
• 多模态: 支持图像上传。上传白板照片或草图，DeepDiagram AI 即可将其数字化。

📜 持久化历史与版本分支

• 会话管理: 支持维护多个聊天会话，自动恢复状态（包括生成的图表、当前代码和执行过程回溯）。
• 消息分支 (Branching): 助理响应支持“重试”并产生新分支。用户可以通过内置的分页控件在不同版本的可视化方案间灵活切换。
• 可靠存储: 采用 PostgreSQL 存储复杂的技术执行链路和多模态数据，确保长对话的稳定检索。

---

✨ 用户界面优化

• 现代聊天输入: 重新设计的输入卡片，具有整洁的边框布局和底部对齐的操作按钮（回形针用于上传，发送用于提交）。
• 稳定布局: 图像预览位于智能体快捷方式上方，确保工具栏在上传过程中保持固定且易于访问。
• 可调节布局: 使用专业级的可拖动分隔符灵活调整绘图画布和聊天面板的宽度。
• 过程回溯操作 (Process Trace Actions):
  • 上下文渲染: 直接从过程回溯中触发特定智能体的渲染。
  • 实时反馈: 实时状态标签（例如“渲染失败”），在成功重新运行后立即清除。
  • 回溯日志: 格式化的 JSON 日志，用于调试和提高透明度。

---

🏗 系统架构

DeepDiagram AI 使用 React + FastAPI 架构，并由 LangGraph 进行编排。更新通过 SSE (Server-Sent Events) 流式传输到前端，以实现实时预览体验。

---

🛠 技术栈

• 前端: React 19, Vite, TypeScript, TailwindCSS, Zustand, React Flow, Mind-elixir, react-resizable-panels。
• 后端: Python 3.10+, FastAPI, LangGraph, LangChain, PostgreSQL (SQLModel), DeepSeek/OpenAI。
• 包管理器: uv (Python), npm (Node.js)。

---

🏁 开始使用

前置条件

• Python: 3.10 或更高版本
• Node.js: v20 或更高版本
• Docker & Docker Compose: 推荐用于生产环境

方案 1: 开发环境

1. 后端设置

cd backend
uv sync
bash start_backend.sh

2. 前端设置

cd frontend
npm install
npm run dev

访问 http://localhost:5173。

方案 2: Docker 部署 (推荐)

你可以使用 Docker Compose 一键部署整个堆栈。这将启动前端、后端和 PostgreSQL 数据库。

1. 配置

在根目录下创建一个 .env 文件，填入你的 API 密钥：

OPENAI_API_KEY=your_key_here
OPENAI_BASE_URL=https://api.openai.com
DEEPSEEK_API_KEY=your_key_here
DEEPSEEK_BASE_URL=https://api.deepseek.com

2. 启动

docker-compose up -d

访问 http://localhost。前端将由 Nginx 在 80 端口提供服务，并自动将 API 请求转发到后端。

---

📖 使用指南

1. 自然语言与多模态: 输入您的请求或上传图片（例如，“为用户登录创建一个流程图”）。
2. 交互式画布: 根据您的工作流程拖动并调整面板大小。
3. 导出与分享: 使用图表上方的工具栏下载为 PNG 或 SVG。
4. 优化: 要求 AI 调整结果（例如，“在流程中添加‘忘记密码’步骤”）。

---

🗺 路线图

• 包含 3 个核心智能体 (思维导图、流程图、图表) 的 MVP
• Draw.io 集成
• 独立的 Mermaid 智能体
• 可调节的任务栏布局
• 增强的消息操作与复制逻辑
• 持久化会话与聊天历史管理
• 消息分支与多版本导航逻辑
• 一键新建会话 (上下文重置)
• 增强型多模态：支持非图片文件 (PDF, Docx 等) 解析

---

📄 项目地址

喜欢的话，帮我 star

https://github.com/twwch/DeepDiagram
