LiteFlow 框架分析系列（二）：Core 核心模块深度解析

请关注公众号【碳硅化合物AI】

摘要

上一篇我们宏观了解了 LiteFlow 的工作原理，本篇将深入 liteflow-core 模块，像剥洋葱一样拆解其核心实现。我们将重点分析流程执行入口 FlowExecutor、元数据容器 FlowBus、执行单元 NodeComponent 以及数据管理 DataBus。

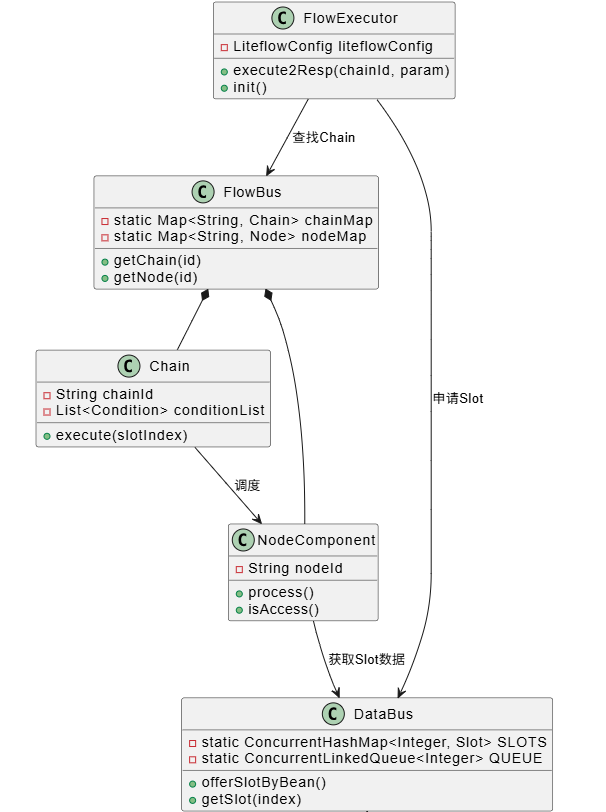

1. 核心类关系图

在开始代码分析前，先通过一张类图理清核心组件之间的关系：

2. 流程执行入口：FlowExecutor

FlowExecutor 是 LiteFlow 对外暴露的主要入口。不管是 Spring Boot 启动时的初始化，还是运行时发起流程调用，都离不开它。

2.1 初始化 (init)

FlowExecutor 的构造函数或 init 方法会触发整个框架的启动。主要做了这几件事：

1. 上下文初始化：ContextCmpInitHolder.loadContextCmpInit().initCmp()，扫描并注册组件。
2. 解析规则：根据配置的 rule-source（如 flow.el.xml），找到对应的 FlowParser 进行解析。解析后的 Chain 和 Node 会被存入 FlowBus。
3. 初始化 DataBus：预分配数据槽位。

2.2 执行流程 (execute2Resp)

这是最常用的执行方法。关键代码摘要：

public LiteflowResponse execute2Resp(String chainId, Object param, Class<?>... contextBeanClazzArray) {
    // 1. 申请 Slot（数据槽）
    Slot slot = doExecute(chainId, param, ..., ChainExecuteModeEnum.BODY);
    return LiteflowResponse.newMainResponse(slot);
}

private Slot doExecute(...) {
    // ... 省略部分代码 ...

    // 2. 从 DataBus 获取 Slot 下标
    Integer slotIndex = DataBus.offerSlotByClass(...);
    Slot slot = DataBus.getSlot(slotIndex);

    // 3. 查找 Chain
    Chain chain = FlowBus.getChain(chainId);

    // 4. 执行 Chain
    chain.execute(slotIndex);

    // 5. 释放 Slot
    DataBus.releaseSlot(slotIndex);

    return slot;
}

这里有个巧妙的设计：Slot Index。LiteFlow 并不直接在各组件间传递庞大的 Context 对象，而是传递一个轻量级的 Integer 下标。组件需要数据时，拿这个下标去 DataBus 换取真正的 Slot。

3. 交通枢纽：FlowBus

FlowBus 是一个静态类，充当了 LiteFlow 的“内存数据库”。它维护了两个核心 Map：

1. chainMap: 存储所有解析好的流程链。
2. nodeMap: 存储所有的节点组件。

public class FlowBus {
    private static final Map<String, Chain> chainMap;
    private static final Map<String, Node> nodeMap;

    // 动态添加 Chain
    public static void addChain(Chain chain) { ... }

    // 动态添加 Node
    public static void addNode(...) { ... }
}

LiteFlow 的热刷新功能，本质上就是重新解析规则，然后更新 FlowBus 里的这两个 Map。

4. 执行单元：NodeComponent

NodeComponent 是所有业务组件的基类。你自己写的组件（比如 ACmp）都继承自它。

它定义了组件的生命周期：

• isAccess(): 是否允许执行（可用于简单的准入判断）。
• process(): 核心业务逻辑（必须实现）。
• beforeProcess() / afterProcess(): 前置/后置钩子。
• onSuccess() / onError(): 成功/失败回调。
• isContinueOnError(): 出错是否继续（默认 false）。

在 NodeComponent 中，有个 self 属性很有意思：

private NodeComponent self;

这是为了解决 Spring AOP 代理问题。如果组件被代理了，this 指向的是原始对象，而 self 指向代理对象，确保切面能生效。

5. 数据中心：DataBus 与 Slot

LiteFlow 的高性能很大程度上归功于 DataBus 的设计。它解决了一个核心问题：高并发下的数据隔离与复用。

5.1 复用池机制

DataBus 内部维护了一个 Slot 池（默认 1024 个）。

• 结构：ConcurrentHashMap<Integer, Slot> 存数据，ConcurrentLinkedQueue<Integer> 存空闲下标。
• 申请：QUEUE.poll() 拿一个下标，拿不到就扩容（1.75倍）。
• 释放：QUEUE.add(index) 归还下标。

这种池化设计避免了频繁创建和销毁 Context 对象，极大降低了 GC 压力。

5.2 Slot (槽)

Slot 是真正的上下文容器。它里面存放了：

• requestData: 初始请求参数。
• contextBeanList: 用户定义的上下文 Bean（如 Spring 的 Bean 或普通的 Pojo）。
• dataMap: 内部传递数据的 Map。

6. 总结

liteflow-core 的设计非常精炼：

1. FlowExecutor 负责流程调度和资源申请。
2. FlowBus 负责管理元数据（Chain/Node），提供热刷新能力。
3. DataBus 通过池化技术高效管理数据上下文（Slot）。
4. NodeComponent 封装了业务逻辑和生命周期。

这一套组合拳打下来，既保证了扩展性（组件化），又保证了高性能（池化、轻量级传递）。
