在计算机领域，Roofline model、compute-bound、memory-bound这些词一定经常听到，今天来梳理一下相关的知识点以及对应的优化方向。

关键术语说明

这里有几个关键术语的定义：

• 计算量（compute）：输入单个样本，推理模型时的浮点计算量（FLOPs），也是模型的时间复杂度
• 访存量（memory）：输入单个样本，推理模型时的内存交换总量（Bytes），也是模型的空间复杂度（数据类型为float32时，需要乘以4）
• 模型的计算强度$I$：也就是上面的compute/memory（FLOPs/Bytes）
• 平台/机器能达到的最大算力$\pi$：是其性能上限，描述每秒能完成的浮点计算（FLOPS/s）
• 平台/机器能达到的最大带宽$\beta$：描述每秒能完成的内存交换量（Bytes/s）
• 平台/机器能达到的最大计算强度$I_{max}=\pi /\beta$：描述单位内存交换最多用来进行多少计算（FLOPs/Bytes）

Roofline Model建模

Roofline model要解决的核心问题是： 模型（给定计算量和访存量）在一个计算平台的限制下（给定算力和带宽），模型到底能达到多快的浮点计算速度（理论性能上限）。
下图是经典的roofline model图，分为左右两个区域：

• 左边红色：带宽决定了红线的斜率【memory-bound】
• 右边绿色：算力决定了绿线的高度【compute-bound】

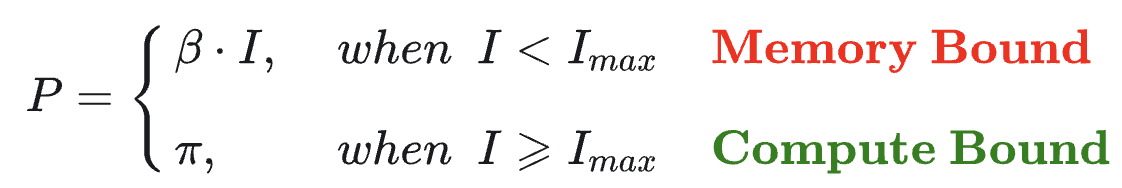

两个区域分别有两种不同的瓶颈情况，左边是卡带宽，右边是卡算力：

Memory-bound： 当横坐标计算强度$I$小于平台最大计算强度$I_{max}$时，模型理论性能
的大小由平台的带宽上限 （斜率）以及模型自身的计算强度（横坐标）所决定，说明平台带宽
越大（越陡），或者模型的计算强度越大，模型理论性能线性上升。
Compute-bound： 当横坐标计算强度$I$超过平台最大计算强度$I_{max}$时，其理论最大性能达到平台最大算力$\pi$，从而受到限制不再上升，也说明模型已经充分利用了平台100%的资源。

对两种bound简单的理解方式： memory-bound是“数据搬不过来”，访存时间>计算时间，计算单元会因为数据未及时到达而空闲等待，造成资源浪费；compete-bound是“数据算不过来”，计算时间>访存时间。

注意： roofline model这个图是由计算平台本身决定的，和模型无关！比如A100和H100就有不同的roofline model。模型可以决定横坐标在哪里，通过计算量除以访存量得到。 但并不是说算出来横坐标就能对应到roofline model的边界（线上），各种复杂因素都会影响实际性能（例如，cache的大小受限、矩阵乘GEMM的实现方式、存在调度依赖、计算和通信pipeline存在bubble、算力用不满等），导致无法达到roofline model的边界上。

注意： 这里说的memory都是访存量（内存交换量），而不是存储！存储通常用storage来表示，但是这里讨论得较少，因为一般来说模型都是可以存得下。

举个直观的例子

对于GPU 1080Ti，算力$\pi =11.3TFLOPs/s$，带宽$\beta =484GB/s$，因此平台最大计算强度$I_{max}=\pi /\beta =23.3FLOPs/Bytes$。
根据具体模型的计算量除以访存量，可以得到VGG16的计算强度为$I_V=25FLOPs/Bytes$，MobileNet的计算强度为$I_M=7FLOPs/Bytes$。

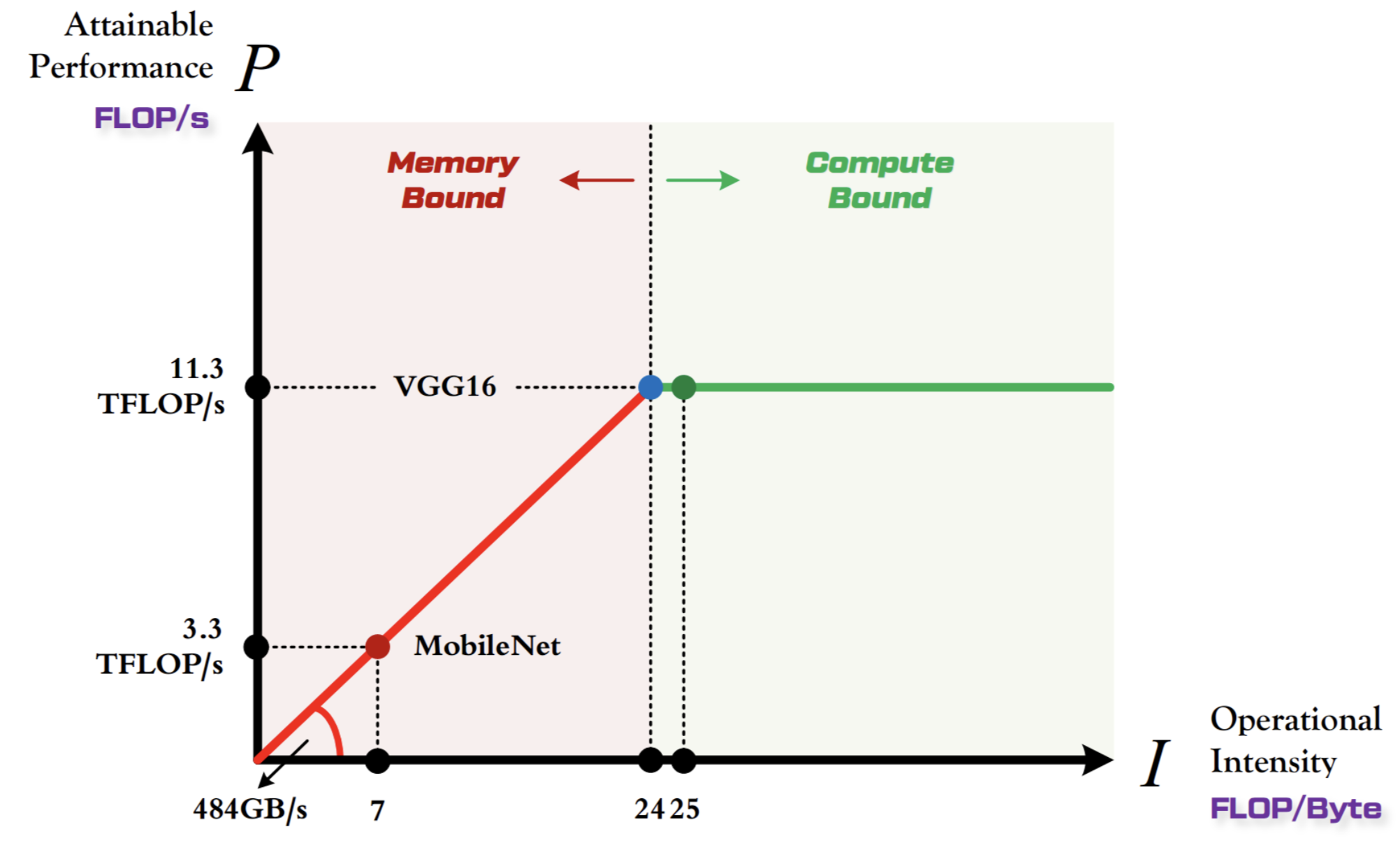

放在roofline model图上的位置（理想情况，实际上到不了边界），可以看到MobileNet是memory-bound，在1080Ti上的理论最大性能只有$3.3TFLOP/s$；而VGG16则是compute-bound，完全利用了1080Ti的全部算力，达到$11.3TFLOP/s$。
换句话说，对比之下VGG16在1080Ti上每秒钟可以进行的浮点运算数是MobileNet的3倍。

另外，看到一篇博客里分析到：MobileNet因为参数量很小，所以往往部署在边端设备，这些设备往往计算强度上限$I_{max}$就很低，甚至小于MobileNet的计算强度。因此，MobileNet就能到compute-bound的位置，更充分地利用到计算平台的算力。
因此可以感受到，模型选择以及计算平台的选择，是一个相辅相成的事情，不能单一考虑。

Roofline model指导优化方向

因为我不是专门做这个方向的，这里简单总结下可能的优化方向：
位于compute-bound区域：
1）提升计算平台算力，提高roofline model的屋顶高度；2）采用加速/压缩的算法优化模型，从而降低模型本身需要的算力。
位于memory-bound区域：
1）提升平台的带宽，增大roofline model的屋檐斜率；2）采用片上memory/片上cache融合等方案，获得更大带宽；3）采用多算子多步骤的融合/权重复用优化，减少数据搬运；4）提升模型的计算强度，往横坐标的右边走。

大模型性能分析

大模型推理分为两个阶段：1）prefill（将所有token全部喂给模型，得到KV cache，输出1个token）；2）decoding（将单个token喂给模型，更新KV cache，输出1个token）。

先说结论：prefill阶段通常是计算密集型（compute-bound），而decode阶段则是访存密集型（memory-bound）。

然后逐一分析两个阶段：

• Prefill是一次性地并行处理整个输入序列，涉及到大规模矩阵乘法，所以往往对算力的要求很高
• Decoding是以自回归的方式每次只输入1个token，生成1个token，所以往往对算力的要求更低。但是每次生成token都必须读取完整的、不断增长的KV cache，这里的数据搬运/访存量是巨大的
