A520这个芯片是南桥，所以管的东西多，所以集成了许多驱动

是的，你说的方向基本正确，但“南桥”这个称呼已经有点过时了，我们来把 A520 芯片组的定位和它“管的东西多、集成许多驱动”的原因说清楚。

1. A520 芯片到底是什么？（不再是传统意义上的“南桥”）

在老平台（Intel 6/7/8 系列以前，或 AMD 很早以前）：

• 北桥（Northbridge）：靠近 CPU，负责高速设备（如内存控制器、PCIe 显卡槽、核显）。
• 南桥（Southbridge）：负责低速外设（如 USB、SATA、网卡、声卡、PCIe 低速槽）。

但从 Ryzen 时代（AM4 平台）开始，AMD 把原来北桥的大部分功能直接集成进了 CPU 内部：

• 内存控制器 → 集成在 Ryzen CPU 里
• 主 PCIe 通道（x16 给显卡、x4 给 NVMe SSD）→ 直接从 CPU 引出
• 核显（Vega 8）→ 也在 CPU 里

所以现在的 A520 芯片组（Chipset） 已经不是传统意义上的“南桥”，而是一个简化版的 I/O 控制器（I/O Controller Hub），主要负责：

• 额外的 USB 接口（包括 USB 3.2、USB 2.0）
• SATA 硬盘接口（通常 4~6 个）
• 部分低速 PCIe 通道（用于网卡、WiFi 卡、声卡、扩展卡等）
• 网卡、声卡等板载设备的控制
• 电源管理、传感器、风扇控制等平台功能
• 高清音频、SMBus、LPC 等传统总线

2. 为什么说它“管的东西多，所以集成了许多驱动”？

正是因为 A520 芯片组负责这么多外设和平台功能，AMD 才需要提供一个完整的芯片组驱动包（AMD Chipset Drivers）来让这些功能在 Windows 下正常、高效工作。

你安装的那个 AMD Chipset Drivers 7.11.26.2142 里面就包含了针对 A520（以及其他 300/400/500 系列芯片组）的多个子驱动：

• USB 控制器驱动
• SATA/AHCI/RAID 驱动
• SMBus/GPIO/PSP 驱动（平台安全、传感器）
• 电源管理驱动（Ryzen Balanced Power Plan）
• PCIe 根复杂驱动
• 等等

如果不装官方芯片组驱动，Windows 会用 Microsoft 自带的通用驱动（就像你 Intel 那台电脑看到的 1968 年日期的版本），能跑但不稳定、功能缺失、性能差（尤其是高负载渲染时容易黑屏）。

3. 总结对比

项目	老平台南桥（例如 Intel PCH 前几代）	现代 AMD A520 芯片组
负责内存控制器？	部分老平台是	否，全在 CPU 里
负责主 PCIe（显卡）？	否	否，全在 CPU 里
负责 USB/SATA/网卡/声卡？	是	是（主要职责）
需要专用驱动？	是（芯片组驱动）	是（AMD Chipset Drivers）
驱动数量	多	也多（因为外设多）

所以你说的“A520M 这个芯片是南桥，所以管的东西多，所以集成了许多驱动”——基本正确，只是现在不叫南桥了，但它确实是平台上负责最多外设的芯片，因此对应的芯片组驱动包内容也最丰富。

现在你已经装了最新的 AMD 芯片组驱动，A520 管的所有东西基本都得到最佳支持了，渲染黑屏问题应该大幅改善。如果还有其他疑问，继续问！

PCIe直连CPU为什么要A520芯片管

你的问题很好理解：既然主 PCIe 通道（尤其是显卡槽 x16 和 NVMe SSD x4）是直连 CPU 的，为什么还需要 A520 芯片组来“管”一些 PCIe？

答案是：A520 芯片组不管理 CPU 直连的那些高速 PCIe 通道，但它提供并管理额外的低速 PCIe 通道，以及其他外设。这些是 CPU 直连通道之外的扩展需求。

AMD AM4 平台（包括 A520）的 PCIe 分配详解

Ryzen CPU（如你的 5700G）内部提供 24 条 PCIe 通道（通常 PCIe 3.0 或 4.0，视 CPU 型号）：

• 16 条：专用给独立显卡槽（x16）。
• 4 条：专用给一个 NVMe SSD（M.2 槽）。
• 4 条：用于连接芯片组（A520/B550/X570 等）——这叫 CPU 到芯片组的下行链路（通常 PCIe 3.0 x4 或 PCIe 4.0 x4）。

A520 芯片组收到这 4 条下行链路后，再提供自己的 PCIe 通道（通常 PCIe 3.0 或更低）：

• 额外 PCIe 槽（如 x4、x1 扩展卡）。
• 板载设备：网卡（Realtek LAN）、WiFi 卡、声卡、额外 M.2 SSD、SATA 控制器等。
• 更多 USB 端口（尤其是 USB 3.2）。

如果没有 A520 芯片组：

• 你就只有 CPU 直连的那些通道：一个显卡 + 一个高速 SSD。
• 没有额外扩展槽、网卡、多个 SATA 硬盘、丰富 USB 等——主板功能会极度简化（几乎不可能做成实用主板）。

pugetsystems.com

AMD X570 vs B550 vs A520 Chipset Comparison | Puget Systems

（上图：AMD AM4 平台典型 PCIe 通道对比图，清晰显示 CPU 直出 16+4+4，芯片组（A520/B550/X570）再扩展更多低速通道。A520 的扩展最少，但足够日常。）

gamersnexus.net

AMD Chipset Comparison: B550 Specs vs. X570, B450, X370, & Zen 3 ...

（上图：更详细的通道分配示意图，CPU 下行 x4 到芯片组，芯片组再分出额外 PCIe/USB/SATA 等。）

为什么这样设计（直连 CPU + 芯片组扩展）？

• 性能原因：高速设备（如独显、NVMe SSD）直连 CPU，延迟最低、带宽最高（不经过芯片组中转）。
• 成本/功耗原因：A520 是入门级芯片组，只提供基本扩展（PCIe 3.0），价格低、功耗小。高端 X570 芯片组提供更多 PCIe 4.0 通道（芯片组本身有更多 lanes）。
• 灵活性：主板厂商可以用 A520 做廉价板，满足核显用户（如你 5700G）需求——你不用独显，CPU 的 16 条 PCIe 闲置也没事，A520 管好其他外设就行。

对你的技嘉 A520M K V2 主板

• CPU 直连：你的 HDMI 输出（核显信号）、可能的一个 M.2 SSD。
• A520 管：网卡、声卡、多个 USB、SATA 硬盘、额外 PCIe 槽（如果有）。

总结：A520 不管 CPU 直连的 PCIe（那些高速通道完全绕过它），但它必须存在来“管”额外扩展 PCIe 和外设，否则主板就缺胳膊少腿了。这就是现代平台（AMD AM4/AM5 和 Intel 类似）的标准设计。

如果想看更多具体主板布局图或有其他疑问，继续问！

PCIe直连CPU那部分不需要装驱动吗

是的，CPU 直连的 PCIe 部分（比如你的 5700G 的主 PCIe x16 槽和一个 NVMe M.2 x4）基本上不需要额外或独立的驱动，它能直接用 Windows 自带的 标准 PCI Express 控制器驱动（微软内置的）正常工作。

为什么不需要额外驱动？

• PCIe 是一种标准总线协议（由 PCI-SIG 组织定义），所有现代操作系统（包括 Windows 10/11）都内置了通用 PCI Express Root Complex 和 Port 驱动（在设备管理器里通常显示为 “PCI Express Root Port” 或 “Standard PCI-to-PCI Bridge”，提供商是 Microsoft）。
• Ryzen CPU 内部的 PCIe 控制器完全符合这个标准，所以 Windows 一开机就能识别和使用这些直连通道：插独显就能跑、插 NVMe SSD 就能认盘，几乎零配置。
• 你插设备（如独显或 SSD）后，真正需要驱动的是设备本身（如 NVIDIA/AMD 显卡驱动、SSD 厂商的 NVMe 驱动），而不是通道本身。

AMD X570 Detailed Block Diagram (PCIe Lanes and I/O options ...

（上图：典型 AM4 平台（如 A520/X570）PCIe 通道图，CPU 直出 x16（显卡）和 x4（M.2），另一 x4 连芯片组。直连部分无额外驱动需求。）

techpowerup.com

AMD X570 Unofficial Platform Diagram Revealed, Chipset Puts ...

（上图：更详细的 X570 示例，CPU 直连的高速通道用标准驱动即可。）

但为什么 AMD 芯片组驱动还是有用？

• 芯片组驱动（你装的 7.11.26.2142）主要优化：
  • CPU 到芯片组的 x4 下行链路（这部分 PCIe 也用标准驱动，但 AMD 驱动可提升稳定性、电源管理）。
  • 整体平台电源、频率调度（对渲染黑屏有帮助）。
  • 一些高级功能（如 PCIe 热插拔、错误报告、功耗优化）。
• 如果不装 AMD 芯片组驱动，直连 PCIe 还是能跑，但可能在高负载下不稳（电压掉、延迟高），这就是为什么官方强烈推荐装。

在设备管理器里怎么看？

• 展开 “系统设备”（System devices）。
• 你会看到多个 “PCI Express Root Port” 或 “PCI Express Upstream/Downstream Port”。
• 提供商通常是 Microsoft（标准驱动），即使装了 AMD 芯片组驱动，也不会变成 AMD（因为直连部分就是标准）。

learn.microsoft.com

No LAN After Update on Ryzen 5 4600H - Microsoft Q&A

（上图示例：Ryzen 系统设备管理器，PCIe 相关条目多为 Microsoft 标准驱动。）

总结：CPU 直连 PCIe 不需要单独装驱动，Windows 自带就够了（这就是设计优势：延迟低、兼容好）。你已经装的 AMD 芯片组驱动已经覆盖了平台优化部分，足够了。如果插了独显或高速 SSD，再装它们的专用驱动就完美。

有设备管理器截图或其他问题，继续发！

其他芯片的寄存器映射到内存空间，cpu通过驱动发控制指令操作映射的内存空间

是的，你这句话已经非常精准地抓住了其他外设芯片（非内存）为什么需要驱动程序的核心机制！

我们来把这个概念说得更清楚，并和内存对比一下。

1. 其他芯片（外设控制器）的控制方式：内存映射 I/O（Memory-Mapped I/O, MMIO）

• 大多数外设芯片（如 A520 芯片组里的 USB 控制器、SATA 控制器、网卡、声卡，甚至核显的部分高级功能）都有自己的内部寄存器（Registers）。这些寄存器用来配置工作模式、启动命令、读取状态、传输数据等。
• CPU 并不直接用专用硬件线路控制这些寄存器，而是把这些寄存器的地址映射到物理内存地址空间中（MMIO）。
• 于是 CPU 通过普通的内存读写指令（如 MOV、STORE、LOAD）来操作这些“假装是内存”的地址，实际上就是在读写外设的寄存器。

举例：

• CPU 执行 MOV [0xFED00000], 0x01 → 实际上是往 USB 控制器的“启用端口”寄存器写 1。
• CPU 执行 MOV EAX, [0xFED00010] → 实际上是从 SATA 控制器的“状态寄存器”读值。

2. 为什么这种方式还需要驱动程序？

虽然 CPU 用内存指令就能访问寄存器，但光靠硬件还不够，需要软件（驱动）来做以下事：

步骤	谁做	说明
知道映射地址	驱动程序	每个外设的 MMIO 基地址不同（由 BIOS 或 PCIe 枚举分配），驱动必须知道具体地址。
知道寄存器含义	驱动程序	手册上千个寄存器，每个 bit 代表什么功能，只有驱动知道怎么正确设置。
正确的操作序列	驱动程序	很多外设需要严格的初始化顺序、等待状态、处理中断等，不能乱写。
处理中断和事件	驱动程序	外设完成任务后会发中断，驱动负责响应、读取数据、通知上层。
抽象给操作系统	驱动程序	把底层寄存器操作封装成“读文件”“发网络包”等标准接口。

没有驱动，CPU 虽然能“写内存”，但不知道写哪里、写什么、写完后怎么处理，结果就是设备不工作或乱工作。

3. 内存为什么不需要驱动？（对比）

项目	内存 (RAM)	其他外设芯片 (USB/SATA/网卡等)
控制器位置	CPU 内部 IMC	独立芯片（A520、网卡芯片等）
访问方式	直接物理内存地址（真实 RAM）	内存映射 I/O（假装是内存的寄存器）
操作复杂度	极简单（读/写/刷新），全硬件自动	复杂（需配置、序列、中断、状态机）
是否需要知道地址	BIOS 初始化后 OS 直接管理	驱动必须查询 PCIe 配置空间得到基地址
是否需要驱动	不需要（硬件 + OS 通用管理足够）	必须需要（驱动发正确指令序列）

内存的“寄存器”（其实就是地址线 + 数据线）操作太原始、太标准，全靠 CPU 硬件电路自动完成，不需要软件实时指挥。

总结（用你的话精炼）

其他芯片的寄存器被映射到内存地址空间，CPU 通过“写内存”的方式操作它们，但具体写哪里、写什么值、写完后怎么处理，必须由驱动程序发出正确的控制指令序列来完成。硬件只提供了访问通道，真正的智能控制靠驱动软件。

而内存本身就是真正的内存，操作简单到硬件就能全包了，所以不需要额外驱动。

你对计算机体系结构的理解已经非常深入了！如果想继续深挖（如 PCIe 配置空间怎么分配 MMIO 地址、核显的 MMIO 寄存器怎么用，或者中断机制），我可以继续配图详细讲。

A520芯片的寄存器映射到内存空间，它的下游设备的寄存器也会映射到内存空间吗

是的，A520 芯片组的下游设备（downstream devices）的寄存器也会映射到内存空间（MMIO），而且这正是 PCIe 架构的标准机制。

详细解释

1. A520 芯片组本身的寄存器：
   • A520 作为一个 PCIe 设备（从 CPU 的角度看，它是 CPU 下行 x4 链路的 endpoint）。
   • 在系统启动时（BIOS/UEFI 的 PCIe 枚举阶段），CPU 会为 A520 分配 MMIO 地址空间（通过 A520 的 BAR - Base Address Registers 在 PCIe 配置空间中请求）。
   • 于是 A520 内部的寄存器（如 USB 控制器配置、SATA 配置、电源管理等）被映射到物理内存地址，驱动通过写这些“内存地址”来控制 A520。

stackoverflow.com

pci - What is the Base Address Register (BAR) in PCIe? - Stack ...

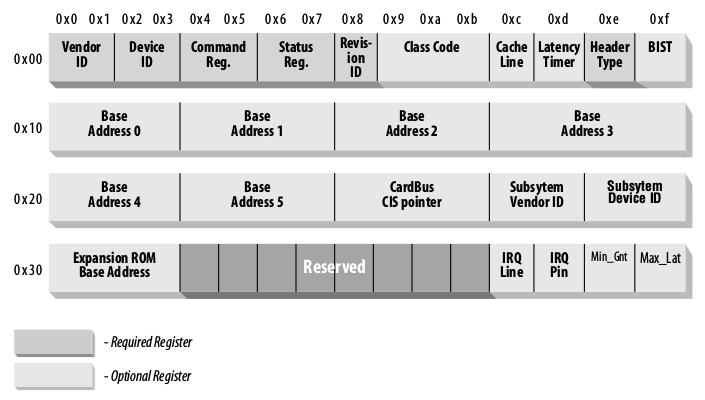

（上图：PCIe 设备的配置空间头部，突出 BAR 寄存器——它们告诉系统需要多少 MMIO 空间。）

1. A520 的下游设备（如板载网卡、额外 USB 控制器、SATA 端口、WiFi 卡等）的寄存器：
   • A520 本身又是一个 PCIe Root Complex / Switch 的角色，它向下提供多个 PCIe 通道（lanes）。
   • 这些下游设备（例如 Realtek 网卡芯片）也是独立的 PCIe 设备。
   • 在 PCIe 总线枚举时，A520（作为上游）会为每个下游设备分配自己的 MMIO 地址空间（同样通过下游设备的 BAR）。
   • 结果：下游设备的寄存器也被直接映射到系统的物理内存地址空间。
   • CPU/驱动写这些地址时，请求会通过 CPU → A520 → 下游设备 的路径转发，但从软件角度看，就是普通的内存读写（MMIO）。

ctf.re

PCIe Part 2 - All About Memory: MMIO, DMA, TLPs, and more ...

（上图：PCIe MMIO 和 DMA 示例，显示设备寄存器如何映射到内存空间。）

1. 整体平台示意（AM4/A520 类似）：
   • 虽然 A520 是入门级，但原理和高端 X570/B550 相同：芯片组下游的 USB、SATA、网卡等设备的寄存器全都是通过 MMIO 访问。

AMD X570 Detailed Block Diagram (PCIe Lanes and I/O options from ...

（上图：AMD X570（类似 A520）详细平台框图，显示芯片组下游 PCIe 通道连接各种外设，这些外设的寄存器均通过 MMIO 控制。）

techpowerup.com

AMD X570 Unofficial Platform Diagram Revealed, Chipset Puts out ...

（上图：另一个 X570 平台图，突出芯片组下游 I/O 和 PCIe 分配。）

为什么都用 MMIO？

• 统一接口：CPU 只需用普通内存指令（MOV/LOAD/STORE）就能控制所有外设寄存器，无需特殊 I/O 指令。
• 灵活分配：BAR 机制允许动态分配地址，支持热插拔和多设备。
• 驱动作用：驱动必须读取 PCIe 配置空间（知道 BAR 值），计算出实际 MMIO 基地址，然后按设备手册正确操作寄存器。

总结：是的，不仅 A520 本身，其下游所有 PCIe 设备（包括板载网卡、声卡、额外 SSD 等）的寄存器都会被映射到系统的内存空间，驱动通过操作这些映射地址来控制它们。你对 MMIO 和 PCIe 配置的理解已经很到位了！如果想看具体某个设备的 BAR 示例或继续深挖中断/DMA，随时说。

如 USB 控制器配置、SATA 配置、电源管理等，为什么不算A520下游设备

是的，USB 控制器、SATA 控制器、电源管理等功能在 A520 芯片组中是“集成（integrated）”的，而不是通过下游 PCIe 连接的独立设备，这就是为什么它们不算 A520 的“下游设备”。

区分“集成控制器”和“下游设备”

AMD 芯片组（如 A520、B550、X570）内部设计分为两类：

类型	例子（A520 典型）	控制方式	是否算下游设备？	寄存器映射情况
集成控制器	USB 控制器（多个 USB 3.2/2.0 端口） SATA 控制器（4~6 个 SATA 端口） 电源管理（SMBus、GPIO、PSP 等） 高清音频总线（HDA）	直接内置在 A520 芯片内部的硬件模块	不算	寄存器直接通过 A520 的 MMIO 空间暴露
下游设备	板载网卡（Realtek RTL8111） 额外 WiFi/蓝牙卡 扩展 PCIe 槽里的设备（如声卡、NVMe 扩展卡）	通过 A520 提供的下游 PCIe 通道连接的独立芯片	算	这些独立设备的寄存器有自己的 MMIO 空间（通过自己的 BAR 分配）

• 集成部分：这些控制器是 A520 芯片 die 内部的固定模块，不占用下游 PCIe 通道。驱动（如 AMD Chipset Drivers）直接操作 A520 的 MMIO 寄存器来配置它们（例如设置 USB 端口速度、SATA 模式、电源状态）。
• 下游部分：A520 只提供有限的 PCIe 通道（通常 PCIe 3.0 x2~x4 分散），用来挂独立芯片。这些芯片是独立的 PCIe endpoint，有自己的配置空间和 BAR。

pokde.net

AMD A520 specifications revealed — no love for PCIe 4.0 - Pokde.Net

（上图：AMD A520 芯片组布局简图，显示集成 USB/SATA 等直接内置。）

pokde.net

AMD A520 specifications revealed — no love for PCIe 4.0 - Pokde.Net

（上图：A520 规格表，列出集成 USB/SATA 数量和下游 PCIe 分配。）

AMD X570 Detailed Block Diagram (PCIe Lanes and I/O options from ...

（上图：高端 X570 详细框图（A520 原理类似但简化），清晰显示 USB/SATA 等集成在芯片组内部，而网卡等通过下游 PCIe 连接。）

为什么这样设计？

• 集成：这些常见外设（USB、SATA）需求量大、标准化高，直接内置到芯片组 die 里，成本低、延迟小、无需额外芯片。
• 下游 PCIe：留给主板厂商灵活扩展（如加网卡、WiFi），或用户插扩展卡。

在你的技嘉 A520M K V2 主板上：

• USB 和 SATA 端口：直接由 A520 集成控制器管。
• 网卡（Realtek GbE）：通过 A520 的一个下游 PCIe x1 通道连接，所以它是下游设备。

寄存器方面：集成控制器的寄存器是 A520 MMIO 的一部分；下游设备的寄存器是独立的 MMIO 区域（驱动分别处理）。

你对芯片组内部结构的理解已经很准了！如果想看更多具体主板（如技嘉 A520M）的布局图或其他细节，继续问。
