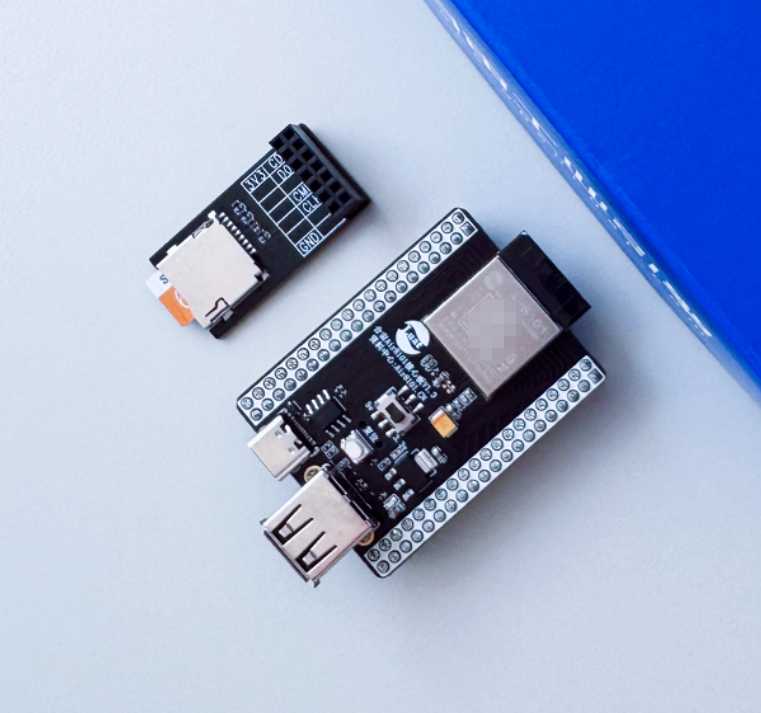

AirMICROSD_1000——是一款直插式设计的SD卡配件板，避免传统杜邦线连接可能出现的数据异常或挂载失败问题，支持Micro SD卡（TF卡）快速扩展存储容量。

产品适配说明：

AirMICROSD_1000仅支持SDIO链接，目前只适用于合宙Air8101系列产品；Air780系列和Air8000系列产品，请使用AirMICROSD_1010配件板。

本文特别分享AirMICROSD_1000+Air8101系列核心板应用示例demo，可结合实际需求灵活运用。

一、硬件接线方式

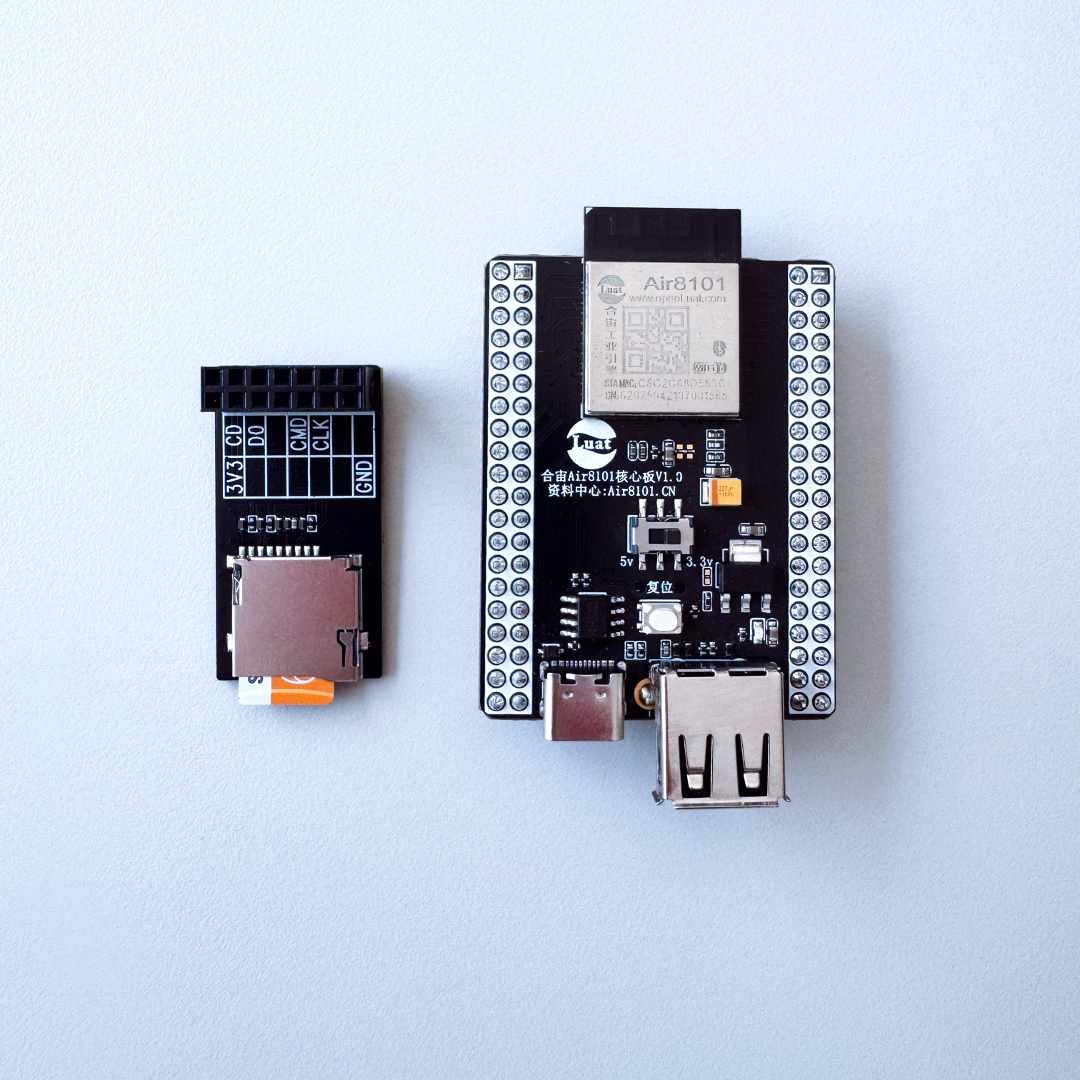

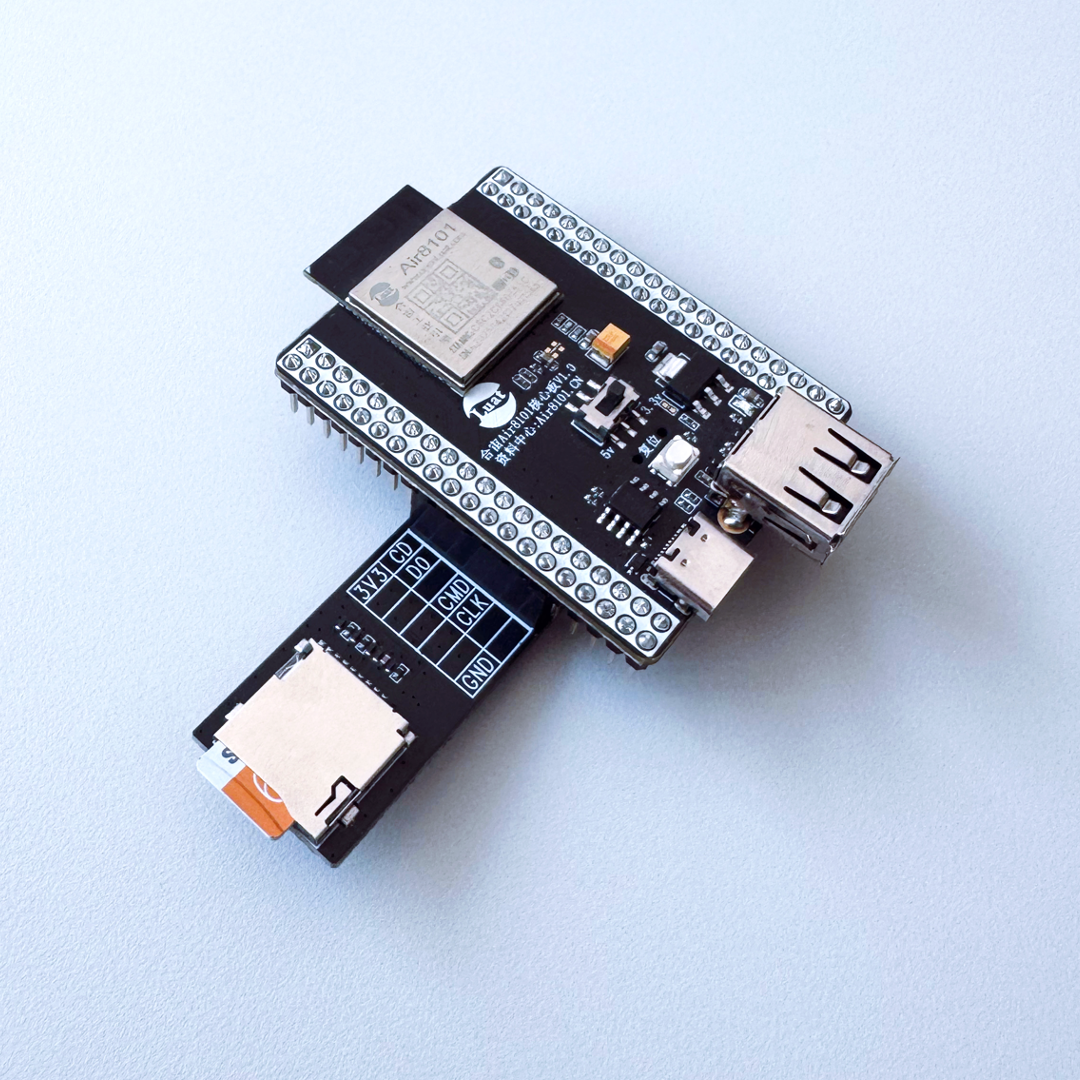

AirMICROSD_1000配件板采用排母设计，直接插到Air8101核心板对应排针即可；建议选择主流品牌SD卡，确保性能稳定。

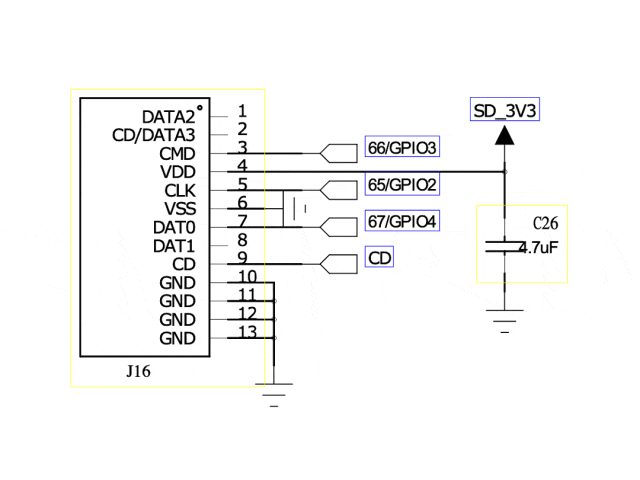

1）AirMICROSD_1000配件板引脚功能说明：

• 3V3

  SD卡的供电电压，通常为3.3V，确保卡内电路稳定运行。

• GND

  地线/接地，电路中的零电位参考点，用于稳定电压、保障安全，并消除静电或电磁干扰。

• CD
  卡检测（Card Detect），检测信号。

• DO
  数据输出（Data Out），在SPI模式下DO引脚用于从SD卡向主机发送数据，是单向数据输出通道。

• CMD
  命令（Command），用于向SD卡发送命令信号，控制卡的操作，如读取、写入、擦除等。

• CLK
  时钟（Clock），主机到SD卡的时钟信号，用于同步数据传输，控制通信节奏。

Air8101系列核心板通过Type-C USB口供电（核心板背面的功耗测试开关，拨到OFF一端）。此种供电方式下，VBAT引脚为3.3V，可以直接给配件板供电。

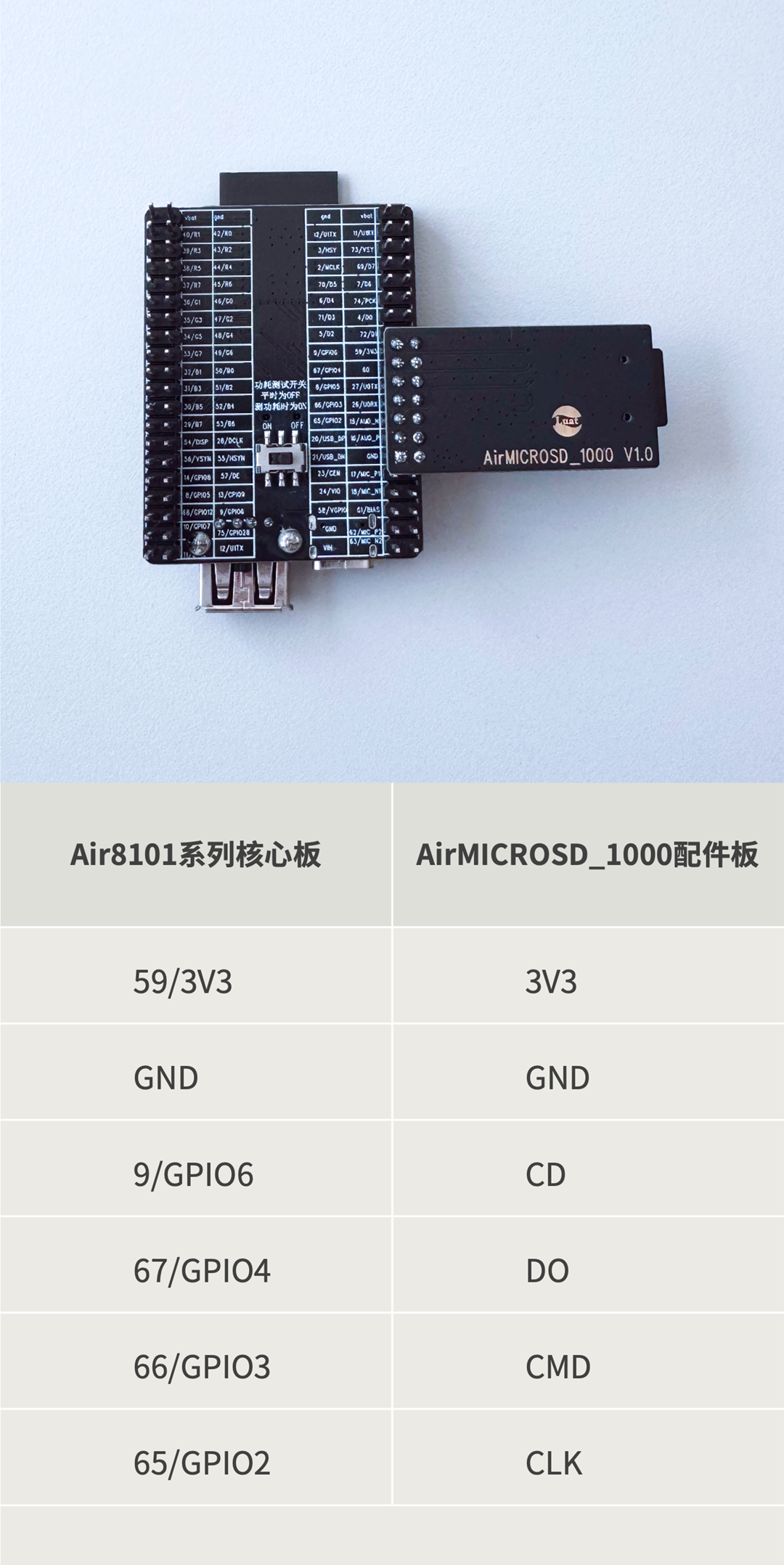

2） 对应管脚如下图表：

二、软件demo下载

本示例demo核心功能为：使用Air8101系列核心板对Micro SD卡（TF卡）实现完整操作流程，覆盖了从文件系统挂载到高级文件操作的完整功能链。

• main.lua：
  主程序入口，主要用于初始化项目，加载应用模块。

• AirMICROSD_1000.lua：
  TF卡基础应用模块，实现文件系统管理、文件操作和目录管理功能。

• http_download_file.lua：
  HTTP下载模块，实现网络检测与文件下载到TF卡的功能。

部分示例代码说明如下，完整demo详见源码仓库最新文件。

1）文件系统管理

• 挂载：
  挂载FAT32文件系统到/sd路径；
  自动格式化检测与处理；

• 空间信息获取：
  实时查询TF卡可用空间；
  输出详细存储信息（总空间/剩余空间）。

2）文件操作

• 创建目录：
  io.mkdir("/sd/io_test")

• 创建/写入文件：
  io.open("/sd/io_test/boottime", "wb")

• 检查文件存在：
  io.exists(file_path)

• 获取文件大小：
  io.fileSize(file_path)

• 读取文件内容：
  io.open(file_path, "rb"):read("*a")

• 启动计数文件：
  记录设备启动次数

• 文件追加：
  io.open(append_file, "a+")

• 按行读取：
  file:read("*l")

• 文件关闭：
  file:close()

• 文件重命名：
  os.rename(old_path, new_path)

• 列举目录：
  io.lsdir(dir_path)

• 删除文件：
  os.remove(file_path)

• 删除目录：
  io.rmdir(dir_path)

3）结果处理

• 资源清理（卸载）
