Height Constraint Violation（元件高度约束违规）：这些元件在 Top Layer（顶层） 的 Actual Height（实际高度） 分别是 42.25mm / 39mm，超过了你当前 PCB 里的“高度限制规则”。

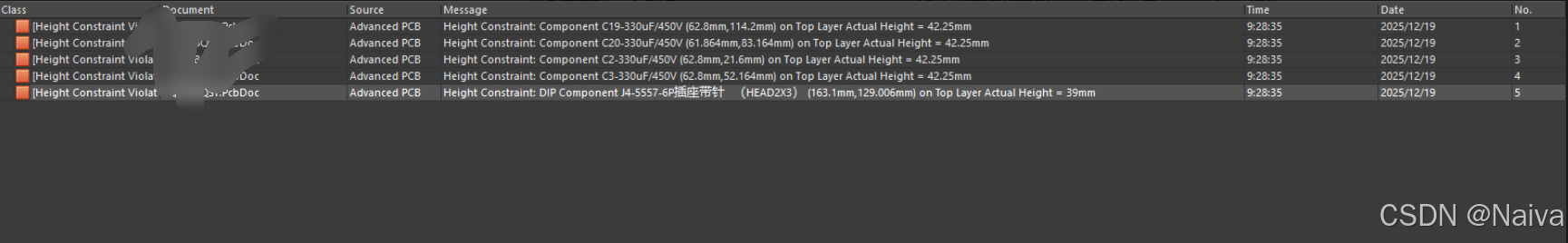

你截图里的 5 条都是 Height Constraint Violation（元件高度约束违规）：这些元件在 Top Layer（顶层） 的 Actual Height（实际高度） 分别是 42.25mm / 39mm，超过了你当前 PCB 里的“高度限制规则”。

下面按最常用的 3 种解决方式给你一步步操作（AD 菜单我按 英文/中文一起写）。

1）最直接：把“高度规则”的上限调大（或关掉）

1. 打开规则编辑器：
   Design → Rules… / 设计 → 规则…

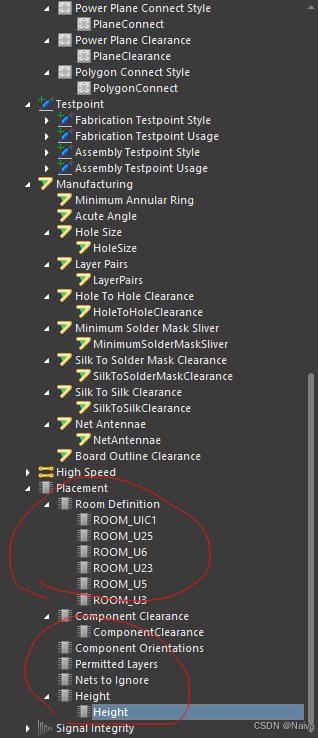

2. 在左侧树展开：
   Manufacturing → Height Constraints / 制造 → 高度约束
3. 点开触发的那条规则（通常 Scope=All 或某个区域/类）。

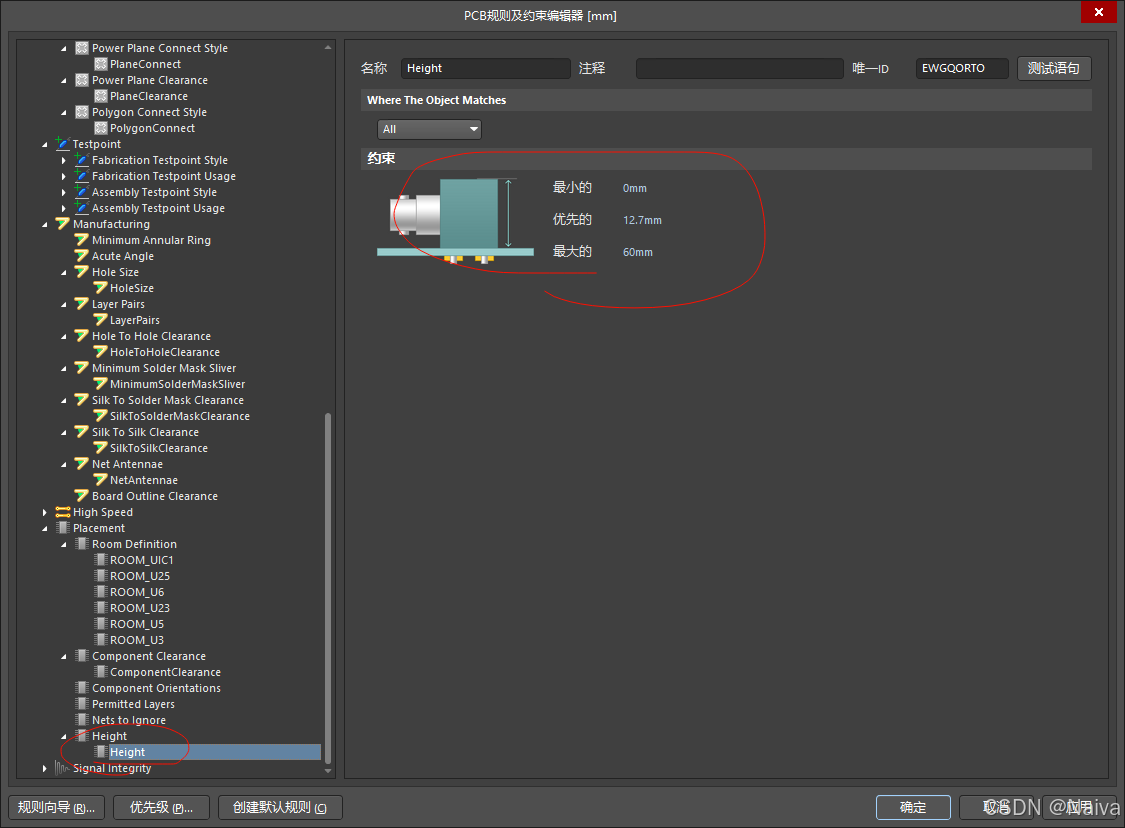

   把 Maximum Height（最大高度）（Top/Bottom）改到 ≥ 42.25mm（比如 50mm、60mm）。
4. 重新跑 DRC：
   Tools → Design Rule Check… / 工具 → 设计规则检查…

适用：你并没有机壳/结构限高要求，只是默认规则太小导致报错。

2）更工程化：只给这些“高件”做例外规则（推荐）

如果板子大部分器件需要限高，但这几颗电解/排针本来就允许更高：

1. 还是进入：Design → Rules… / 设计 → 规则…
2. Manufacturing → Height Constraints / 制造 → 高度约束
3. 新增一条 Height Constraint 规则（右键 New Rule / 新建规则）
4. Scope（范围）里写只选中这些器件的查询（示例二选一）：

• 方式A（常用）：
  IsComponent AND (Designator IN ('C19','C20','C2','C3','J4'))
• 方式B（你也可以先建 Component Class 再套用）：
  先 Design → Classes / 设计 → 类 建一个类比如 TallParts，把这些器件加进去；
  规则 Scope 写：InComponentClass('TallParts')

5. 在这条“例外规则”里把 Max Height 设到 60mm；
6. 把这条规则优先级（Priority）调到比默认规则更高（规则列表里上移/或改优先级）。

适用：既保留整体限高，又不让个别高件一直报错。

3）如果“实际高度不对”：去改封装/3D Body 的高度数据

有时并不是器件真的那么高，而是 封装的 3D Body/高度参数写错。

改单板上这个器件的高度（快速验证）

1. 在 PCB 中点选元件
2. 右侧 Properties / 属性 面板里找：3D Body / 3D 实体 或 Models / 模型
3. 检查是否有 Body Height / 实体高度、Standoff Height / 离板高度 等参数异常（把高度改成真实器件高度）

从根上改（推荐）

1. 打开对应 PcbLib / PCB库 的 footprint
2. 选中 3D Body（或 STEP 模型），在属性里改 高度/离板，保存库
3. 回到 PCB Update PCB（更新封装）后再 DRC

适用：你确认电解/排针实际高度没这么夸张，或者你导入 STEP 后 Z 尺寸/原点有问题。

怎么快速定位“是哪条规则”在卡你？

在 Messages 列表里 双击那条 Height Constraint Violation，一般会：

• 放大定位到元件
• 并在 PCB Rules / 规则 面板里高亮对应规则（有些版本会直接跳到规则）

如果你愿意，把 Rules 里 Height Constraints 那条规则的截图（尤其是 Max Height 数值和 Scope 查询）发我，我可以直接告诉你：

• 你现在的限高到底是多少
• 应该改成多少最合理
• 例外规则的 Scope 应该怎么写得最稳（避免误选/漏选）

解决办法
