[C#][winform]基于yolov11的半导体晶圆缺陷检测系统C#源码+onnx模型+评估指标曲线+精美GUI界面
在半导体晶圆缺陷检测系统中，YOLOv11模型能够识别六大类晶圆缺陷，包括短路（short_circuit）、划痕（scratch）、开口（open）、嵌入式污渍（stains_enbedded）、灰线（gray_line）和边缘咬痕（edge_bite）。YOLOv11在之前的YOLO版本基础上进行了诸多改进和创新，引入了新的功能和架构优化，如C3K2块、SPFF模块和C2PSA块等，这些改进显
【算法介绍】
基于YOLOv11的半导体晶圆缺陷检测系统是一种高效、准确的自动化检测系统，旨在解决半导体制造过程中晶圆缺陷检测的挑战。该系统利用了YOLOv11这一尖端的深度学习模型，能够在实时条件下对晶圆进行缺陷检测和分类。
YOLOv11在之前的YOLO版本基础上进行了诸多改进和创新，引入了新的功能和架构优化，如C3K2块、SPFF模块和C2PSA块等，这些改进显著提升了模型的性能和灵活性。这使得YOLOv11成为各种物体检测和跟踪、实例分割、图像分类以及姿态估计任务的理想选择。
在半导体晶圆缺陷检测系统中，YOLOv11模型能够识别六大类晶圆缺陷，包括短路（short_circuit）、划痕（scratch）、开口（open）、嵌入式污渍（stains_enbedded）、灰线（gray_line）和边缘咬痕（edge_bite）。这些缺陷类型的准确检测对于确保晶圆质量和后续电路设计的可靠性至关重要。
系统通过训练大量晶圆缺陷数据集来优化YOLOv11模型。数据集包含了多种类型的晶圆缺陷图像，这些图像经过标注和处理后用于模型的训练。训练过程中，模型学会了从图像中提取关键特征，并准确地将这些特征与已知的缺陷类型相匹配。
在实际应用中，该系统可以通过摄像头或图像输入设备实时捕获晶圆图像，并自动进行缺陷检测和分类。检测结果可以实时显示在界面上，并提供详细的缺陷信息，如缺陷位置、大小和置信度等。这使得操作人员能够迅速识别和处理晶圆上的缺陷，从而提高生产效率和产品质量。
总之，基于YOLOv11的半导体晶圆缺陷检测系统为半导体制造行业提供了一种高效、准确的缺陷检测解决方案，有助于提升晶圆质量和生产效率。

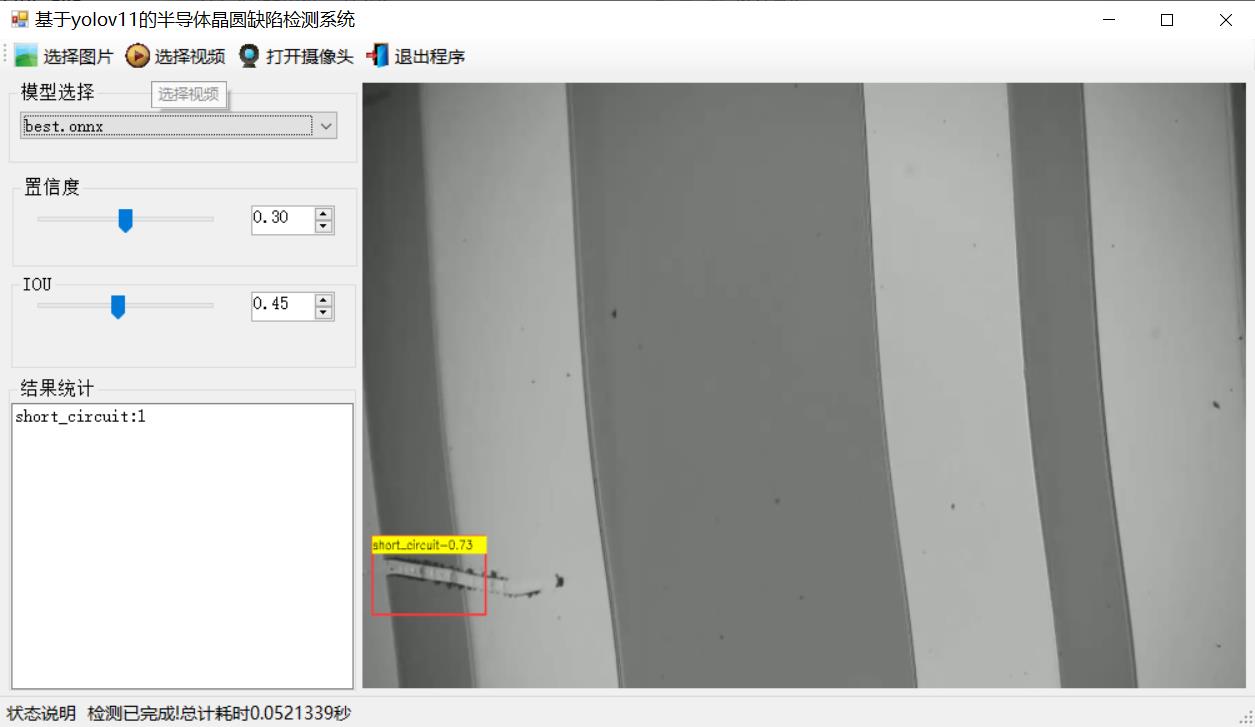

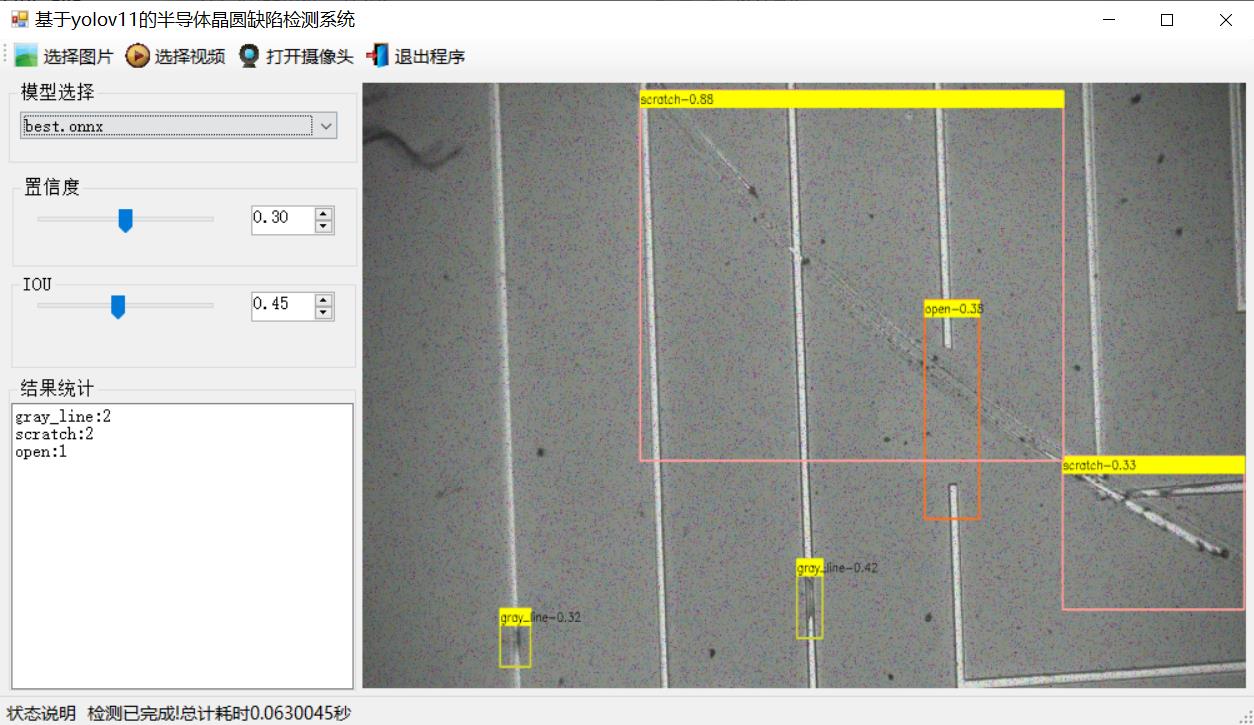

【效果展示】
【训练数据集介绍】
数据集格式：Pascal VOC格式+YOLO格式(不包含分割路径的txt文件，仅仅包含jpg图片以及对应的VOC格式xml文件和yolo格式txt文件)
图片数量(jpg文件个数)：6174
标注数量(xml文件个数)：6174
标注数量(txt文件个数)：6174
标注类别数：6
标注类别名称(注意yolo格式类别顺序不和这个对应，而以labels文件夹classes.txt为准):["edge_bite","gray_line","open","scratch","short_circuit","stains_enbedded"]
每个类别标注的框数：
edge_bite 框数 = 1182
gray_line 框数 = 1187
open 框数 = 1152
scratch 框数 = 3105
short_circuit 框数 = 1825
stains_enbedded 框数 = 3494
总框数：11945
使用标注工具：labelImg
标注规则：对类别进行画矩形框
重要说明：暂无
特别声明：本数据集不对训练的模型或者权重文件精度作任何保证，数据集只提供准确且合理标注
图片预览：
标注例子：
【测试环境】
windows10 x64系统
VS2019
netframework4.7.2
opencvsharp4.9.0
onnxruntime1.22.0
注意使用CPU推理，没有使用cuda推理因此不需要电脑具有nvidia显卡，无需安装安装cuda+dunn
【界面设计】
using DeploySharp.Data;
using OpenCvSharp;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Diagnostics;
using System.Drawing;
using System.IO;
using System.Linq;
using System.Text;
using System.Threading;
using System.Threading.Tasks;
using System.Windows.Forms;
namespace FIRC
{
public partial class Form1 : Form
{
public bool videoStart = false;//视频停止标志
string weightsPath = Application.StartupPath + "\\weights";//模型目录
YoloDetector detetor = new YoloDetector();//推理引擎
public Form1()
{
InitializeComponent();
CheckForIllegalCrossThreadCalls = false;//线程更新控件不报错
}
private void LoadWeightsFromDir()
{
var di = new DirectoryInfo(weightsPath);
foreach(var fi in di.GetFiles("*.onnx"))
{
comboBox1.Items.Add(fi.Name);
}
if(comboBox1.Items.Count>0)
{
comboBox1.SelectedIndex = 0;
}
else
{
tssl_show.Text = "未找到模型,请关闭程序，放入模型到weights文件夹!";
tsb_pic.Enabled = false;
tsb_video.Enabled = false;
tsb_camera.Enabled = false;
}
}
private void Form1_Load(object sender, EventArgs e)
{
LoadWeightsFromDir();//从目录加载模型
}
public string GetResultString(DetResult[] result)
{
Dictionary<string, int> resultDict = new Dictionary<string, int>();
for (int i = 0; i < result.Length; i++)
{
if(resultDict.ContainsKey( result[i].Category) )
{
resultDict[result[i].Category]++;
}
else
{
resultDict[result[i].Category] =1;
}
}
var resultStr = "";
foreach(var item in resultDict)
{
resultStr += string.Format("{0}:{1}\r\n",item.Key,item.Value);
}
return resultStr;
}
private void tsb_pic_Click(object sender, EventArgs e)
{
OpenFileDialog ofd = new OpenFileDialog();
ofd.Filter = "*.*|*.bmp;*.jpg;*.jpeg;*.tiff;*.tiff;*.png";
if (ofd.ShowDialog() != DialogResult.OK) return;
tssl_show.Text = "正在检测中...";
Task.Run(() => {
var sw = new Stopwatch();
sw.Start();
Mat image = Cv2.ImRead(ofd.FileName);
detetor.SetParams(Convert.ToSingle(numericUpDown1.Value), Convert.ToSingle(numericUpDown2.Value));
var results=detetor.Inference(image);
var resultImage = detetor.DrawImage(image, results);
sw.Stop();
pb_show.Image = OpenCvSharp.Extensions.BitmapConverter.ToBitmap(resultImage);
tb_res.Text = GetResultString(results);
tssl_show.Text = "检测已完成!总计耗时"+sw.Elapsed.TotalSeconds+"秒";
});
}
public void VideoProcess(string videoPath)
{
Task.Run(() => {
detetor.SetParams(Convert.ToSingle(numericUpDown1.Value), Convert.ToSingle(numericUpDown2.Value));
VideoCapture capture = new VideoCapture(videoPath);
if (!capture.IsOpened())
{
tssl_show.Text="视频打开失败!";
return;
}
Mat frame = new Mat();
var sw = new Stopwatch();
int fps = 0;
while (videoStart)
{
capture.Read(frame);
if (frame.Empty())
{
Console.WriteLine("data is empty!");
break;
}
sw.Start();
var results = detetor.Inference(frame);
var resultImg = detetor.DrawImage(frame,results);
sw.Stop();
fps = Convert.ToInt32(1 / sw.Elapsed.TotalSeconds);
sw.Reset();
Cv2.PutText(resultImg, "FPS=" + fps, new OpenCvSharp.Point(30, 30), HersheyFonts.HersheyComplex, 1.0, new Scalar(255, 0, 0), 3);
//显示结果
pb_show.Image = OpenCvSharp.Extensions.BitmapConverter.ToBitmap(resultImg);
tb_res.Text = GetResultString(results);
Thread.Sleep(5);
}
capture.Release();
pb_show.Image = null;
tssl_show.Text = "视频已停止!";
tsb_video.Text = "选择视频";
});
}
public void CameraProcess(int cameraIndex=0)
{
Task.Run(() => {
detetor.SetParams(Convert.ToSingle(numericUpDown1.Value), Convert.ToSingle(numericUpDown2.Value));
VideoCapture capture = new VideoCapture(cameraIndex);
if (!capture.IsOpened())
{
tssl_show.Text = "摄像头打开失败!";
return;
}
Mat frame = new Mat();
var sw = new Stopwatch();
int fps = 0;
while (videoStart)
{
capture.Read(frame);
if (frame.Empty())
{
Console.WriteLine("data is empty!");
break;
}
sw.Start();
var results = detetor.Inference(frame);
var resultImg = detetor.DrawImage(frame, results);
sw.Stop();
fps = Convert.ToInt32(1 / sw.Elapsed.TotalSeconds);
sw.Reset();
Cv2.PutText(resultImg, "FPS=" + fps, new OpenCvSharp.Point(30, 30), HersheyFonts.HersheyComplex, 1.0, new Scalar(255, 0, 0), 3);
//显示结果
pb_show.Image = OpenCvSharp.Extensions.BitmapConverter.ToBitmap(resultImg);
tb_res.Text = GetResultString(results);
Thread.Sleep(5);
}
capture.Release();
pb_show.Image = null;
tssl_show.Text = "摄像头已停止!";
tsb_camera.Text = "打开摄像头";
});
}
private void tsb_video_Click(object sender, EventArgs e)
{
if(tsb_video.Text=="选择视频")
{
OpenFileDialog ofd = new OpenFileDialog();
ofd.Filter = "视频文件(*.*)|*.mp4;*.avi";
if (ofd.ShowDialog() != DialogResult.OK) return;
videoStart = true;
VideoProcess(ofd.FileName);
tsb_video.Text = "停止";
tssl_show.Text = "视频正在检测中...";
}
else
{
videoStart = false;
}
}
private void tsb_camera_Click(object sender, EventArgs e)
{
if (tsb_camera.Text == "打开摄像头")
{
videoStart = true;
CameraProcess(0);
tsb_camera.Text = "停止";
tssl_show.Text = "摄像头正在检测中...";
}
else
{
videoStart = false;
}
}
private void tsb_exit_Click(object sender, EventArgs e)
{
videoStart = false;
this.Close();
}
private void trackBar1_Scroll(object sender, EventArgs e)
{
numericUpDown1.Value = Convert.ToDecimal(trackBar1.Value / 100.0f);
}
private void trackBar2_Scroll(object sender, EventArgs e)
{
numericUpDown2.Value = Convert.ToDecimal(trackBar2.Value / 100.0f);
}
private void numericUpDown1_ValueChanged(object sender, EventArgs e)
{
trackBar1.Value = (int)(Convert.ToSingle(numericUpDown1.Value) * 100);
}
private void numericUpDown2_ValueChanged(object sender, EventArgs e)
{
trackBar2.Value = (int)(Convert.ToSingle(numericUpDown2.Value) * 100);
}
private void comboBox1_SelectedIndexChanged(object sender, EventArgs e)
{
tssl_show.Text="加载模型:"+comboBox1.Text;
detetor.LoadWeights(weightsPath+"\\"+comboBox1.Text);
tssl_show.Text = "模型加载已完成!";
}
}
}【常用评估参数介绍】
在目标检测任务中，评估模型的性能是至关重要的。你提到的几个术语是评估模型性能的常用指标。下面是对这些术语的详细解释：
- Class：
- 这通常指的是模型被设计用来检测的目标类别。例如，一个模型可能被训练来检测车辆、行人或动物等不同类别的对象。
- Images：
- 表示验证集中的图片数量。验证集是用来评估模型性能的数据集，与训练集分开，以确保评估结果的公正性。
- Instances：
- 在所有图片中目标对象的总数。这包括了所有类别对象的总和，例如，如果验证集包含100张图片，每张图片平均有5个目标对象，则Instances为500。
- P（精确度Precision）：
- 精确度是模型预测为正样本的实例中，真正为正样本的比例。计算公式为：Precision = TP / (TP + FP)，其中TP表示真正例（True Positives），FP表示假正例（False Positives）。
- R（召回率Recall）：
- 召回率是所有真正的正样本中被模型正确预测为正样本的比例。计算公式为：Recall = TP / (TP + FN)，其中FN表示假负例（False Negatives）。
- mAP50：
- 表示在IoU（交并比）阈值为0.5时的平均精度（mean Average Precision）。IoU是衡量预测框和真实框重叠程度的指标。mAP是一个综合指标，考虑了精确度和召回率，用于评估模型在不同召回率水平上的性能。在IoU=0.5时，如果预测框与真实框的重叠程度达到或超过50%，则认为该预测是正确的。
- mAP50-95：
- 表示在IoU从0.5到0.95（间隔0.05）的范围内，模型的平均精度。这是一个更严格的评估标准，要求预测框与真实框的重叠程度更高。在目标检测任务中，更高的IoU阈值意味着模型需要更准确地定位目标对象。mAP50-95的计算考虑了从宽松到严格的多个IoU阈值，因此能够更全面地评估模型的性能。
这些指标共同构成了评估目标检测模型性能的重要框架。通过比较不同模型在这些指标上的表现，可以判断哪个模型在实际应用中可能更有效。
【使用步骤】
使用步骤：
（1）首先根据官方框架ultralytics安装教程安装好yolov11环境，并根据官方export命令将自己pt模型转成onnx模型,然后去github仓库futureflsl/firc-csharp-projects找到源码
（2）使用vs2019打开sln项目，选择x64 release并且修改一些必要的参数，比如输入shape等，点击运行即可查看最后效果
特别注意如果运行报错了，请参考我的博文进行重新引用我源码的DLL：[C#]opencvsharp报错System.Memory，Version=4.0.1.2，Culture=neutral，PublicKeyToken=cc7b13fcd2ddd51“版本高于所引_未能加载文件或程序集“system.memory, version=4.0.1.2, culture-CSDN博客
【提供文件】
C#源码
yolo11n.onnx模型（提供pytorch模型）
训练的map,P,R曲线图(在weights\results.png)
测试图片（在test_img文件夹下面）
特别注意这里不提供训练数据集
