Mini2440是一块非常经典的入门开发板。本文将讲透这张启动图背后的概念。

上电启动

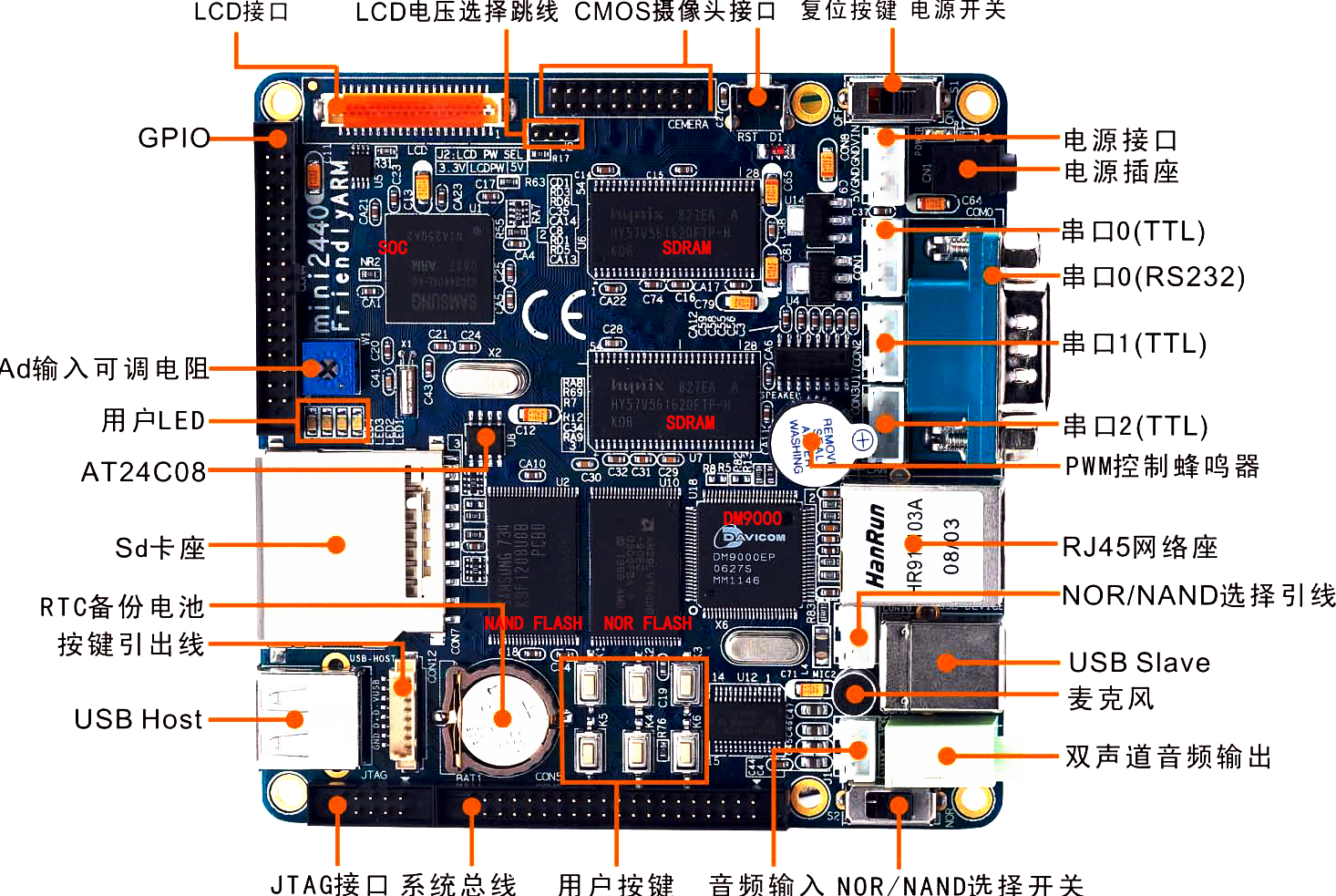

一切始于电平。在 S3C2440 芯片上，有两个特殊的引脚：OM0 和 OM1。当然一般都是用的开关就实现了（图右下角）。

当系统复位（Reset）信号失效的瞬间，芯片内部逻辑会采样这两个引脚的电平状态，从而决定 CPU 的第一条指令从哪里读取。

OM1	OM0	启动模式	解释
0	0	NAND Flash 启动	Mini2440 最常用的模式。此时片内 SRAM 被映射到 0 地址。
0	1	16-bit ROM 启动	通常指 NOR Flash 启动。NOR Flash 被映射到 0 地址。
1	0	32-bit ROM 启动	同上，只是总线宽度不同。
1	1	Test Mode	测试模式，一般不用。

核心差异：

• NOR Flash 启动：NOR Flash 像内存一样，支持随机访问，支持片上执行（XIP, eXecute In Place）。CPU 可以直接读取 NOR Flash 里的指令执行。

• NAND Flash 启动：NAND Flash 像硬盘，只能按块访问，不支持 XIP。CPU 无法直接去 NAND 里取指令。这就引出了 S3C2440 最精妙的设计——Steppingstone。

什么是 Steppingstone？

S3C2440 SOC芯片内部集成了一块容量极小的 SRAM (Static RAM)，大小只有 4KB。

在官方数据手册中，这块 SRAM 被称为 "Steppingstone"。它的作用正如其名——它是系统启动的一块垫脚石。因为 4KB 太小，跑不了操作系统，甚至跑不下完整的 u-boot，但它足够用来完成最基本的硬件初始化和代码搬运。

当你点击“编译”时，工具链（gcc/ld）做了一件至关重要的事情：排座位。

通过链接脚本（.lds），start.s 被安排在了最前面，main.c 紧随其后。假如最终生成的.bin 二进制文件结构如下：

• 0x0000 - 0x0020: start.s 的机器码（关看门狗、设栈、跳转）。

• 0x0020 - 0x0xxx: main.c 的机器码（配置寄存器、循环）。

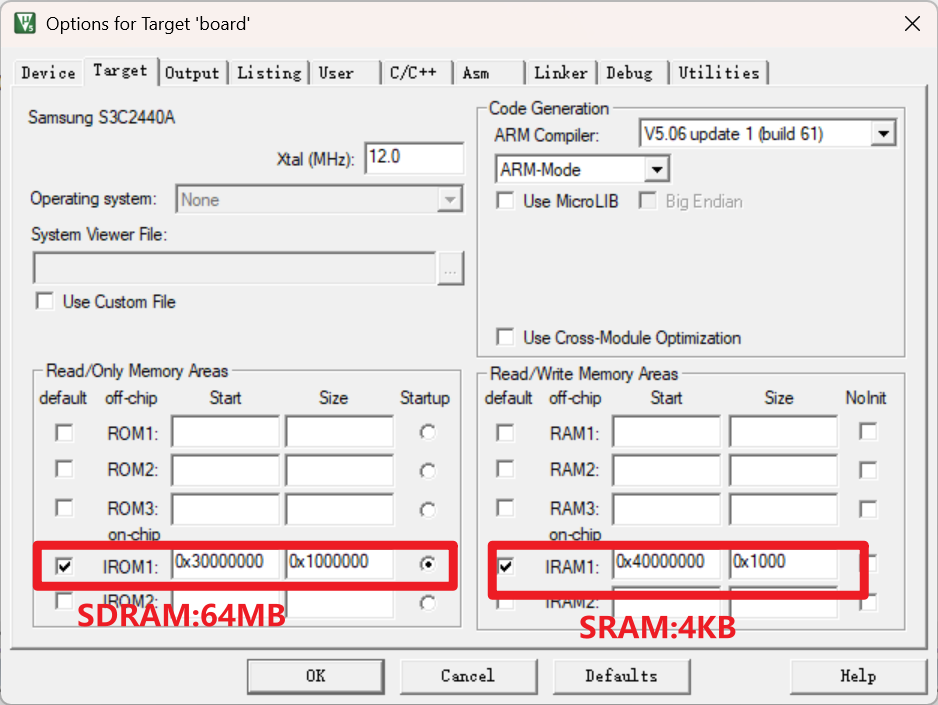

Steppingstone 里的内容就是你通过Makefile或者keil编译生成的 bin （axf、hex）文件的前 4KB 数据，说白了就是start.s的内容。

内存映射

这是初学者最容易混淆的地方。ARM CPU 启动时永远只认地址 0x00000000。但是，物理上的存储器连接位置是固定的，如何让 CPU 在不同模式下看到不同的东西？答案是地址重映射。

场景 A：NOR Flash 启动

• Bank 0 (nGCS0)：连接着外部的 NOR Flash。

• 映射结果：硬件直接把 NOR Flash 映射到 0x00000000。

• 执行流：CPU 直接从 NOR Flash 读取指令运行。

场景 B：NAND Flash 启动

• Bank 0 (nGCS0)：虽然原理图上可能还连着 NOR Flash（如果有的话），但在逻辑上被断开了。

• Steppingstone (SRAM)：原本只能通过特定内部地址访问，现在被硬件强制映射到了 0x00000000。

• 自动拷贝机制：

  • 上电复位瞬间，NAND Flash 控制器自动启动。

  • 它自动将 NAND Flash 中的前 4KB 数据拷贝到这块 Steppingstone (SRAM) 中。

  • 在这个拷贝过程中，CPU 处于复位保持状态（不运行）。

  • 拷贝完成后，CPU 复位释放，开始从 0x00000000（也就是 Steppingstone 的起始位置）执行代码。

Bootloader 第一阶段：SRAM

SRAM既然只有 4KB，代码必须极度精简（通常由汇编语言编写，比如keil提供的 S3C2440.s）。这 4KB 代码需要在几毫秒内完成以下“规定动作”：

4.1. 关看门狗 (Disable Watchdog)

• 原因：看门狗默认开启，如果不在规定时间内“喂狗”，它会复位 CPU。启动初期我们没空喂狗，所以必须先把它关掉。

• 代码：向 WTCON 寄存器写 0。

4.2. 关中断 (Disable Interrupts)

• 原因：此时系统刚启动，中断向量表还没建立，堆栈也没准备好。如果来了中断，CPU 跳到乱七八糟的地方就挂了。

• 代码：操作 CPSR 寄存器屏蔽 IRQ 和 FIQ。

4.3. 初始化系统时钟 (Clock Setup)

• 原因：外部晶振通常只有 12MHz，CPU 跑得太慢。

• 动作：配置 PLL (MPLL)，将系统主频 (FCLK) 提升到 400MHz（或其他频率），并设置分频系数给外设使用。

4.4. 初始化 SDRAM

• 这是最关键的一步！

• Steppingstone 只有 4KB，跑不完后续代码。我们需要启用板载的大容量内存（SDRAM，例如 64MB）。

• 动作：配置存储管理器（Bank 6 对应的寄存器），设定行/列地址宽度、刷新频率等，让 SDRAM 准备好接收数据。

4.5. 设置栈 (Stack Setup)

• 原因：后续如果要调用 C 语言函数（或者进行复杂的逻辑跳转），必须有栈空间来保存现场。

• 动作：将栈指针 SP (r13) 指向 SRAM 的顶端或者刚刚初始化好的 SDRAM 的某块区域。

4.6. 代码搬运

• 核心逻辑：这 4KB 代码要把自己（完整的 Bootloader）或者操作系统内核，从 NAND Flash 中读出来，搬运到 SDRAM 中。

• 为什么？ 因为 NAND Flash 不能直接运行代码，而 4KB SRAM 又太小。

• 实现：通过读写 NAND Flash 控制器的寄存器（NFCONF, NFCMD, NFADDR, NFDATA），循环读取数据并写入 SDRAM 地址（通常是 0x30000000 以后）。

4.7. 跳转 (Jump to RAM)

• 动作：搬运完成后，修改 PC 指针，跳到 SDRAM 中去执行。

• 指令：ldr pc, =0x3000xxxx (使用绝对跳转指令)。

• 结果：至此，Steppingstone 完成了历史使命，CPU 开始在宽阔的 SDRAM 中通过 u-boot 的第二阶段（C语言部分）继续狂奔。

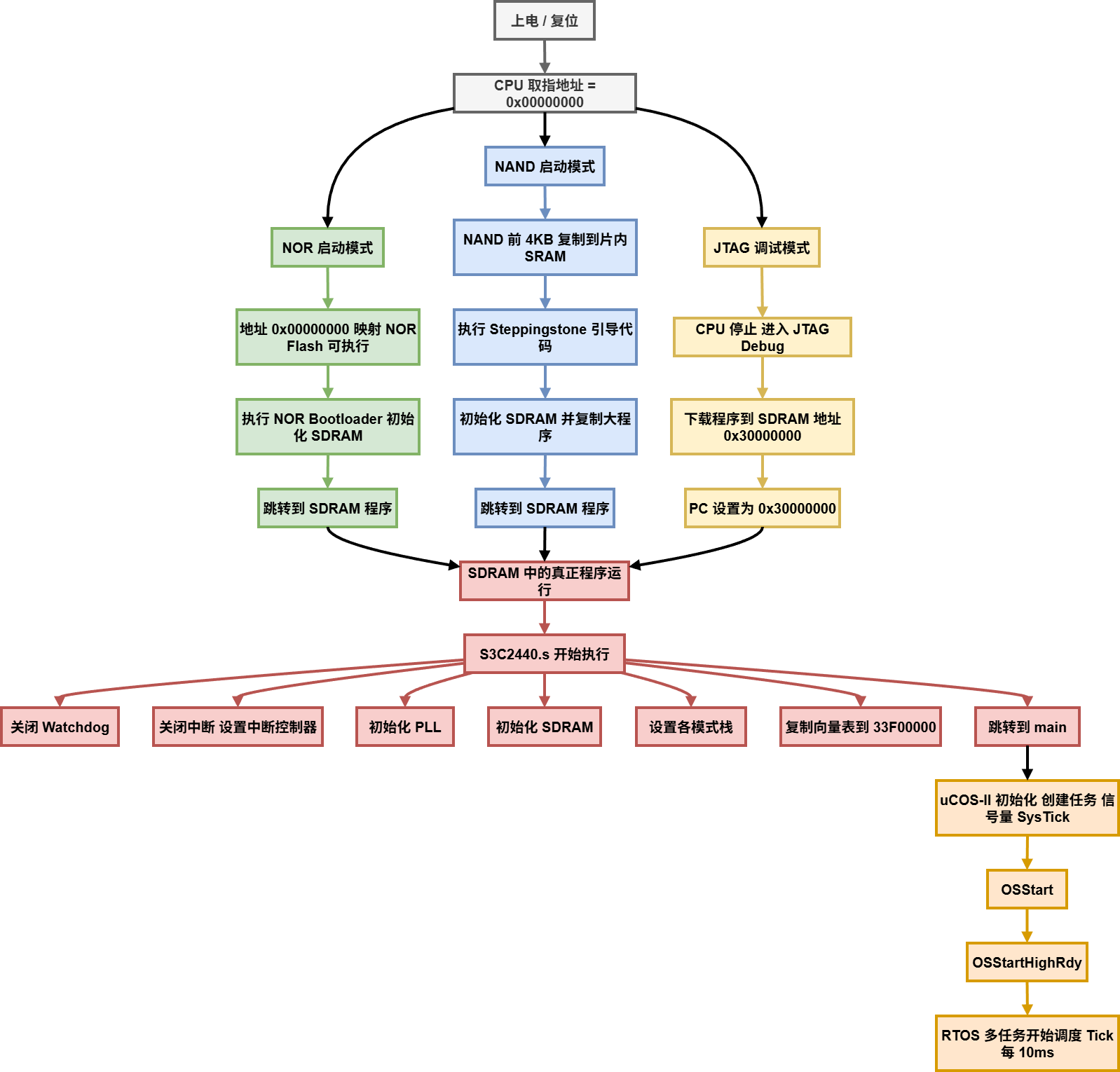

总结图解

如果你再看一遍 Mini2440 的启动图，脑海中应该有这样一个动态过程：

1. 上电 -> 硬件检测 (NAND模式)。

2. 硬件动作 -> NAND Flash 前 4KB 自动 复制到内部 SRAM。

3. 地址映射 -> 内部 SRAM 变身为 地址 0。

4. CPU 运行 -> 运行 SRAM 里的 S3C2440.s。

5. 初始化 -> S3C2440.s 初始化外部 SDRAM。

6. 搬运 -> S3C2440.s 读取 NAND 中剩余的几百 KB 代码到 SDRAM。

7. 跳转 -> PC 指针跳入 SDRAM，Linux 启动之路正式开始。

这就是为什么这块小小的 4KB 区域被称为 "Steppingstone" —— 它虽然小，却是连接静态存储（NAND）与动态运行环境（SDRAM）的唯一桥梁。

JLINK 调试

很多开发者使用 JLINK（配合 J-Flash 或 IDE）进行裸机程序调试。你可能会遇到这样的情况：为什么我用 JLINK 直接下载程序到 SDRAM (0x30000000) 会失败？

这需要结合我们上面讲的启动原理来看。

6.1 初始化 SDRAM

回顾第 4.4 节，SDRAM 并不是上电就能用的，它需要配置存储控制器寄存器（设置列地址、刷新率等）之后才能被读写。

• 正常启动时：Steppingstone 里的 S3C2440.s 帮我们完成了初始化 SDRAM 的工作。

• JLINK 调试时：通过 JTAG 连接板子时，CPU 通常处于复位或暂停状态，S3C2440.s 还没来得及运行（或者被跳过了）。此时 SDRAM 控制器处于未配置状态，SDRAM 就是一片荒原，根本无法写入数据。

6.2 调试脚本 (Init Script) 的作用

为了解决这个问题，在使用 JLINK调试 S3C2440 时，我们必须挂载一个初始化脚本（keil里是.ini）。

这个脚本的作用就是代替 Steppingstone，通过 JTAG 指令直接操作 CPU 寄存器：

1. 关看门狗：防止调试一半重启。

2. 配置时钟：让 CPU 跑快点。

3. 初始化存储控制器：这是最关键的一步！ 脚本会向 Memory Controller 寄存器写入正确的值，瞬间“点亮” SDRAM。

6.3 调试的标准流程

有了初始化脚本，调试流程就变成了：

1. 连接 JLINK：CPU 暂停。

2. 运行初始化脚本：此时 SDRAM 变为可读写状态。

3. Download：将编译好的程序（.bin 或 .elf）直接下载到 SDRAM（例如 0x30000000）。

4. Set PC：手动将 PC 指针修改为 0x30000000。

5. Run：程序开始直接在内存中狂奔。

总结：JLINK 调试其实就是绕过了“NAND -> SRAM”的搬运过程，利用上帝视角（JTAG）手动初始化内存并注入代码。
