串行通信技术：从物理层到应用层的深度解析与未来展望



 串行通信（Serial Communication）是一种通过单条或少量信号线，将数据一位一位地、按顺序分时传输的通信方式。它与并行通信（Parallel Communication）相对应，后者通过多条信号线同时传输多个数据位。

 尽管并行通信在短距离、高带宽场景下（如早期计算机内部总线）有优势，但串行通信凭借其布线简单、成本低廉、抗干扰能力强的特点，在远距离数据传输和设备间通信领域占据了绝对主导地位。从早期的RS-232接口到如今高速的USB 4.0和PCIe 5.0，串行通信技术不断演进，成为现代电子信息世界的“神经网络”。

 本文将从串行通信的基本原理出发，深入剖析其在各关键领域的应用，并展望未来的发展趋势。

 1. 串行通信的核心原理与技术基础

 在深入应用之前，有必要先理解串行通信的几个核心技术概念。

 数据格式：串行通信的数据以“帧”（Frame）为单位发送。一个典型的UART（通用异步收发传输器）数据帧结构包括：

起始位 (Start Bit)：一个逻辑0，标志着一帧数据的开始。

数据位 (Data Bits)：通常为7或8位，是实际传输的数据。

校验位 (Parity Bit)：可选，用于简单的错误检测。

停止位 (Stop Bit)：一个或多个逻辑1，标志着一帧数据的结束。

 同步方式：

异步通信 (Asynchronous)：发送方和接收方使用各自独立的时钟，通过起始位和停止位来同步每帧数据。优点是简单、无需额外时钟线，但传输效率较低。UART是异步通信的典型代表。

 同步通信 (Synchronous)：发送方提供一个时钟信号（Clock），接收方根据这个时钟来同步数据。同步通信效率更高，适合高速传输。SPI、I2C是同步通信的典型代表。

传输方向：

单工 (Simplex)：数据只能在一个方向上传输，如传统广播。

半双工 (Half-duplex)：数据可以在两个方向上传输，但不能同时进行，如对讲机。

全双工 (Full-duplex)：数据可以在两个方向上同时传输，如电话通信。



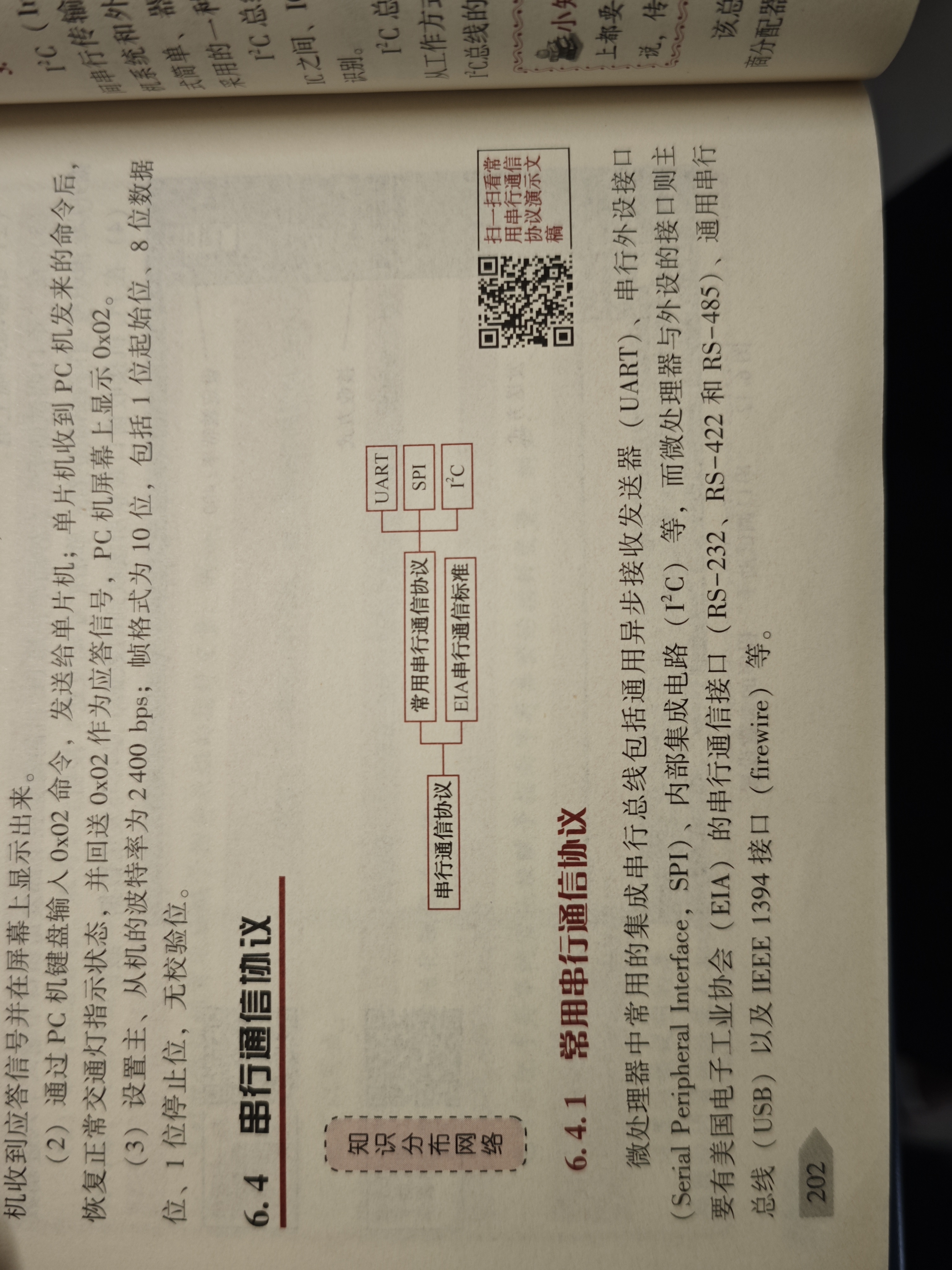

2. 经典串行通信标准及其应用

 早期的串行通信标准为现代技术奠定了基础，其中一些至今仍在特定领域发挥作用。



2.1 RS-232 (EIA-232)

  简介：RS-232是美国电子工业协会（EIA）在1962年制定的异步串行通信标准。它定义了DTE（数据终端设备，如计算机）和DCE（数据通信设备，如调制解调器）之间的电气特性和接口信号。

 物理层特性：

信号电平：使用±12V的负逻辑电平。逻辑1为-12V，逻辑0为+12V。这种较高的电压摆幅使其在一定程度上具备抗干扰能力。

接口：最常见的是DB-9或DB-25型D-sub连接器。

应用：

历史地位：RS-232是个人计算机时代的“标配”，曾广泛用于连接调制解调器、鼠标、键盘和打印机。

现状：随着USB等更先进接口的普及，RS-232在个人电脑上已基本淘汰。但在工业控制、嵌入式系统调试、POS机、路由器/交换机Console口等领域，由于其简单可靠，仍被大量使用。

 2.2 RS-485 (TIA-485)

 简介：RS-485是TIA/EIA在1983年发布的标准，它是对RS-422的改进，允许在一条总线上连接多个收发器。

物理层特性：

传输方式：采用差分信号传输，使用一对信号线（A和B）。信号的逻辑值由A和B线之间的电压差决定，而非相对于地的电压。

 抗干扰能力：差分传输极大地增强了抗共模干扰的能力，使其非常适合工业环境。

传输距离与速率：最大传输距离可达1200米（在低速率下），最大传输速率可达10Mbps（在短距离下）。

 总线能力：一个RS-485总线最多可挂接32个驱动器和32个接收器（通过中继器可扩展）。

应用：RS-485是工业自动化领域的绝对王者。

楼宇自控：连接各种传感器（温湿度、光照）、执行器（阀门、风机）。

过程控制：在PLC（可编程逻辑控制器）与远程I/O模块、变频器、触摸屏之间组成网络。

智能仪表：水表、电表、燃气表的数据采集。

安防系统：连接多个摄像头或报警模块。

 3. 现代高速串行通信技术

 进入21世纪，为满足日益增长的带宽需求，高速串行通信技术取得了巨大突破，其核心是串行化/解串行化（SerDes）技术。SerDes将并行的低速数据流转换为高速的串行数据流进行传输，在接收端再转换回来。

 3.1 USB (Universal Serial Bus)

 简介：USB是一种主从式的串行总线标准，旨在统一计算机与外部设备的连接。

技术演进：

USB 1.x：速率为1.5Mbps（低速）和12Mbps（全速），主要用于键盘、鼠标。

USB 2.0：引入了480Mbps的“高速”模式，极大地促进了移动硬盘、U盘、摄像头等设备的普及。

USB 3.x (SuperSpeed USB)：

USB 3.0/3.1 Gen 1：速率提升至5Gbps。

USB 3.1 Gen 2：速率提升至10Gbps，接口形态新增Type-C。

USB 3.2：通过双信道操作，将速率提升至20Gbps。

USB4：基于PCIe 4.0和DisplayPort 2.0技术，速率最高可达40Gbps，并支持雷电3协议。

应用：USB是目前应用最广泛的接口标准，几乎无处不在。

个人计算机：连接打印机、扫描仪、移动硬盘、U盘、鼠标、键盘、摄像头等。

消费电子：智能手机、平板电脑的充电和数据传输接口（以Type-C为主）。

车载系统：越来越多的汽车开始采用USB接口为设备充电和传输数据。

 3.2 PCI Express (PCIe)

 简介：PCIe是一种点对点的高速串行计算机扩展总线标准，旨在替代旧的PCI、PCI-X和AGP总线。

技术特点：

链路与通道：一个PCIe链路由一个或多个“通道”（Lane）组成，每个通道包含一对差分信号线（发送和接收）。常见的链路宽度有x1, x4, x8, x16。

速率演进：

PCIe 1.0：每个通道速率为2.5Gbps。

PCIe 2.0：每个通道速率为5Gbps。

PCIe 3.0：每个通道速率为8Gbps。

PCIe 4.0：每个通道速率为16Gbps。

PCIe 5.0：每个通道速率为32Gbps。

PCIe 6.0：每个通道速率将达到64Gbps（正在部署中）。

应用：PCIe是现代计算机系统内部通信的“主动脉”。

扩展卡：连接显卡、网卡、声卡、固态硬盘（NVMe SSD）、采集卡等。

服务器与存储：是服务器内部连接CPU、内存控制器、I/O控制器（南桥）以及外部存储设备的核心总线。

嵌入式系统：在高端FPGA、SoC等芯片内部，使用PCIe进行高速模块间通信。

 3.3 SATA (Serial ATA)

  简介：SATA是一种用于连接主机总线适配器和大容量存储设备（如硬盘、光驱）的串行接口标准，用以替代旧的并行ATA（PATA）接口。

技术演进：

SATA 1.0：速率为1.5Gbps。

SATA 2.0：速率为3Gbps。

SATA 3.0：速率为6Gbps，是目前最主流的版本。

SATA 3.3：引入了M.2接口规范，支持PCIe和NVMe协议。

应用：SATA是个人电脑和服务器中连接传统机械硬盘（HDD）和大多数固态硬盘（SATA SSD）的标准接口。虽然其速度已被NVMe over PCIe超越，但凭借其成熟、稳定和广泛的兼容性，仍在市场上占据重要地位。

 3.4 DisplayPort (DP)

 简介：DisplayPort是由视频电子标准协会（VESA）制定的数字视频接口标准，主要用于连接视频源（如计算机）和显示设备（如显示器、电视）。

技术特点：

高带宽：最新的DisplayPort 2.0标准支持最高80Gbps的带宽，能够传输8K 60Hz或4K 240Hz的高分辨率、高刷新率视频。

多数据流：支持同时传输视频、音频和数据。

内嵌DisplayPort (eDP)：专为笔记本电脑内部连接屏幕而设计，已成为笔记本电脑面板的事实标准。

应用：

显示器连接：是高端显示器和显卡的首选接口，与HDMI竞争激烈。

笔记本电脑：内部采用eDP连接LCD面板。

VR/AR设备：用于连接头显设备，传输高质量的视频流。



 4. 嵌入式系统中的串行通信

 在芯片内部或板级电路中，串行通信也是连接不同功能模块的关键技术。

 4.1 I2C (Inter-Integrated Circuit)

 简介：I2C总线是由飞利浦公司（现为恩智浦NXP）在1982年开发的一种同步、半双工的串行总线。

物理层特性：

信号线：只需要两根线：SDA（串行数据线）和SCL（串行时钟线）。

总线拓扑：支持多主多从模式。每个从设备都有一个唯一的7位或10位地址。

简单性：接口简单，占用引脚少，非常适合连接微控制器与各种外围芯片。

应用：I2C在消费电子和嵌入式系统中极为常见。

连接传感器：如加速度计、陀螺仪、温湿度传感器（如HTU21D）。

连接存储芯片：如EEPROM（电可擦除可编程只读存储器）。

连接显示模块：如OLED屏幕控制器（如SSD1306）。

连接音频芯片：如DAC（数模转换器）、ADC（模数转换器）。

 4.2 SPI (Serial Peripheral Interface)

  简介：SPI是由摩托罗拉公司开发的一种同步、全双工的串行通信接口。

物理层特性：

信号线：通常需要四根线：

SCK (Serial Clock)：时钟线，由主设备产生。

MOSI (Master Out, Slave In)：主设备输出，从设备输入。

 MISO (Master In, Slave Out)：主设备输入，从设备输出。

 SS (Slave Select)：从设备选择线，一个主设备可以通过多条SS线控制多个从设备。

速度：SPI通常比I2C有更高的传输速率。

应用：SPI在需要高速、全双工通信的场景中非常流行。

连接Flash存储：如W25Q系列SPI Flash，用于存储固件或数据。

连接ADC/DAC：高速模数/数模转换芯片。

连接LCD控制器：许多LCD屏幕使用SPI接口。

连接无线模块：如蓝牙、Wi-Fi模块。

 5. 串行通信在特定行业的深度应用

 串行通信技术是许多关键行业的基石。

 5.1 工业自动化

 工业环境对通信的要求是稳定、可靠、抗干扰。

 现场总线 (Fieldbus)：这是一类专为工业现场设计的串行通信网络。

Profibus：在欧洲应用广泛，常用于制造业自动化。

Modbus：一种基于RS-485的应用层协议，简单开放，是工业通信的“普通话”。

 CAN (Controller Area Network)：最初为汽车设计，由于其高可靠性和多主站能力，在工业控制中也得到广泛应用。

应用场景：

PLC与HMI通信：PLC（可编程逻辑控制器）通过串行总线与触摸屏（HMI）交换数据，实现人机交互。

 分布式I/O：PLC通过总线连接远程的输入/输出模块，采集传感器数据并控制执行器。

运动控制：控制多个伺服电机协调工作，完成复杂的机械动作。



 5.2 汽车电子

 现代汽车是一个巨大的移动电子系统，串行通信是其神经系统。

 CAN总线：这是汽车电子中最核心的串行通信技术。

​特点：高可靠性、实时性、多主站。

​应用：连接发动机ECU、变速箱、ABS系统、仪表盘、灯光控制等几乎所有车身电子模块。

​LIN总线 (Local Interconnect Network)：

​简介：一种低成本、低速率的串行通信标准，作为CAN总线的补充。

​应用：用于控制车窗、后视镜、座椅调节等对实时性要求不高的舒适性模块。

 FlexRay：

​ 简介：一种高速、确定性的总线，专为下一代X-by-Wire（线控）技术设计。

​应用：用于线控转向、线控制动等安全关键系统。

​​以太网 (Ethernet)：

​趋势：随着自动驾驶、车联网的发展，对带宽的需求剧增。以太网正逐渐成为汽车内部的骨干网络，用于连接高清摄像头、激光雷达、中央计算单元等。

 5.3 航空航天

 航空航天领域对通信的要求是极致的可靠性和安全性。

  ARINC 429：这是航空电子设备间最常用的串行数据总线标准。

​特点：单向、差分信号传输，采用双极归零码（Bipolar RZ）。

​ 应用：连接飞行管理系统（FMS）、惯性导航系统（INS）、发动机控制单元（ECU）、显示系统等。几乎所有民航客机（如波音737、空客A320）都使用ARINC 429总线。

​MIL-STD-1553：这是美国军方为飞机内部通信制定的标准。

​特点：双向、时分多路复用（TDM）的串行总线，采用命令/响应式协议。

​ 应用：广泛应用于F-16、F-22等战斗机以及各种军用直升机和航天器上。

 6. 串行通信的挑战与未来趋势

 尽管串行通信技术取得了巨大成功，但它仍然面临着挑战，并在不断向新的方向发展。

 6.1 面临的挑战

 信号完整性 (Signal Integrity)：随着传输速率的不断提高，信号在导线上的传输不再是理想的，会遇到反射、串扰、衰减等问题。设计高速串行链路需要复杂的仿真和精密的PCB布局。

​功耗 (Power Consumption)：高速串行收发器是芯片中的主要功耗来源之一，尤其在移动设备中，功耗控制至关重要。

​电磁干扰 (EMI)：高速变化的信号会产生强烈的电磁辐射，可能干扰其他电路的正常工作。

 6.2 未来趋势

 速率持续飙升：

下一代标准（如PCIe 6.0, USB4 v2）将采用PAM-4（4级脉冲幅度调制）等更高效的编码方式，在不增加太多带宽的情况下将数据速率翻倍。

​传输速率将从当前的32Gbps/通道向64Gbps、甚至128Gbps迈进。

​向光通信演进：

​当电信号速率达到瓶颈时，光通信将成为必然选择。

​硅光 (Silicon Photonics)技术将激光器、调制器、探测器等集成在硅芯片上，能够提供极高的带宽和极低的功耗，同时彻底解决EMI问题。

​应用场景将从数据中心内部的长距离连接，逐渐渗透到板级、甚至芯片内（Chiplet）的短距离互连。

​协议融合与统一：

​未来的高速接口将越来越多地采用协议无关（Protocol-Agnostic）的物理层。例如，PCIe和USB4都可以在同一组物理线上传输。

 这使得设备可以根据需求灵活切换协议，提高了接口的通用性和灵活性。

​人工智能与通信结合：

​ 未来的智能网卡（SmartNIC）和通信芯片将集成AI加速器，用于实时优化信号质量、预测和纠正错误、动态调整功耗和速率，实现自优化的通信链路。

 7. 结论

 串行通信技术从最初简单的UART发展到如今复杂的高速SerDes系统，其核心始终是在有限的物理资源上，高效、可靠地传输信息。它不仅是连接外部设备的接口，更是构成现代计算机、服务器、工业系统、汽车和航空电子设备内部架构的血脉。

 展望未来，随着数据量的爆炸式增长和对更高性能的不懈追求，串行通信技术将继续沿着高速化、低功耗、智能化、光感化的方向演进，在推动人类社会数字化进程中扮演愈发关键的角色。理解和掌握串行通信技术，对于每一位电子工程师和技术爱好者来说，都具有无可替代的重要性。
