0.个人感悟

• 凡是名字中带有统一(Unfied)的东西都很牛B，包括某方便面。。
• 工作中常用到UML中的类图和时序图，主要用于需求的详细分析和设计。学好这些，不仅有利于工作表达，也是和国际接轨
• 对于类与类关系表达。个人觉得不用刻意记忆各种箭头，语言到底还是为设计服务的，可以知道这个知识点，用到的时候查阅。建议能熟练使用一个UML工具。
• 类与类之间的关系的理解。其实都是不同程度的依赖关系。然后根据特性分成3大族类，
  • 泛化。 面向对象基本概念
  • 实现。 面向对象基本概念
  • 依赖族。 根据关系由浅到深分为依赖、关联、聚合、组合。

1.概念

Unified modeing language(统一建模语言)是一种用于软件系统分析和设计的语言工具。
本身是一套符号的约定，描述软件模型中各个元素及它们之间的关系。

2.分类

开发工作中最长用的还是类图、时序图。这里把各种图列一下，后面用到再详细补充学习。

1. 结构图

• 类图
• 对象图
• 组件图
• 部署图
• 包图
• 符合结构图

2. 行为图

• 用例图
• 活动图
• 状态机图
• 时序图
• 通信图
• 交互概览图
• 定时图

3.UML类图

3.1 概念

UML类图是UML中专注于描述系统的静态结构，展示类、接口、协作及它们之间的关系的图形语言。

3.2 类的表示方法

3.2.1 类

使用包含类名、属性(filed)和方法(method)且带有分割线的矩形来表示。

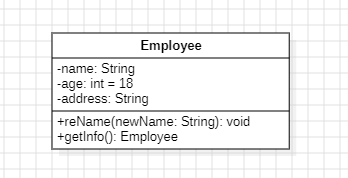

举例: 类 -> 代码 -> 类图
类: Employee类，包含name,age和email 这3个属性，以及retName、getInfo方法
代码：

package uml;

public class Employee {
    private String name;

    private int age;

    private String address;

    public void reName(String newName) {
        this.name = newName;
    }

    public String getInfo() {
        return this.name + this.age + this.address;
    }
}

类图:

3.2.2 属性

可见性 名称 : 类型[ = 缺省值]

说明: 可以给属性设置默认值，比如这里的age属性
可见性符号:

• + : 表示public
• - : 表示private
• # : 表示protected

3.2.3 方法

可见性 方法名称(参数列表)[: 返回类型]

说明：无返回参数的返回类型为void，比如reName方法

3.3 类与类之间的关系

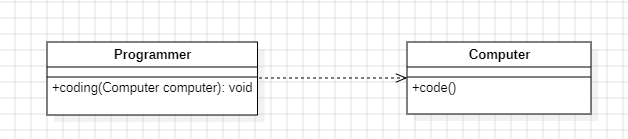

3.3.1依赖 dependency

• 一种使用关系，弱关系
• 大多数表现为参数使用
• 虚线箭头表示
  e.g: programmer依赖computer进行coding

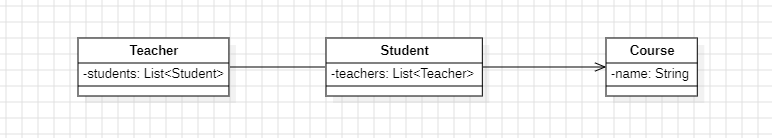

3.3.2 关联 association

• 一种引用关系，类之间的联系，有导航性
• 表现为一个类是另一个类的属性。单向关联用实线箭头
• 双向用实线

e.g: teacher和student是双向关联，而student和course是单向关联

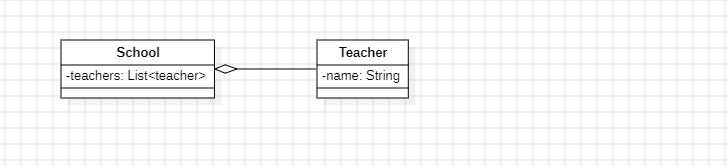

3.3.3 聚合 Aggregation

• 关联的强化，整体和部分的关系， 成员是整体的一部分，成员也可以单独存在
• 使用空心菱形 剪头指向整体。

e.g: school和teacher

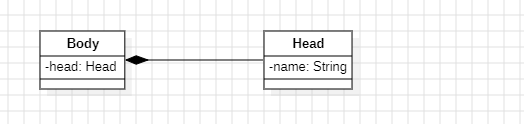

3.3.4 组合 Coposition

• 聚合的强化，整体和部分，不可分割的一体
• 使用实心菱形指向整体

e.g:body和head

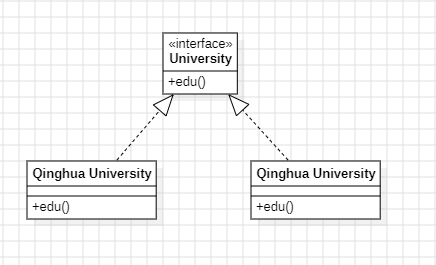

3.3.5 实现 Realization

• 实现关系，接口与实现类
• 空心三角虚线表示

e.g: university和实现类

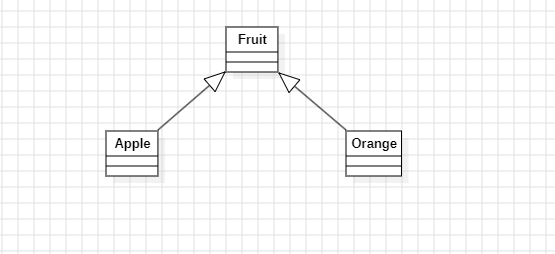

3.5.6 泛化 Generalization

• 继承关系
• 空心三角实线表示

e.g:fruit和继承类
