Dify的架构分为以下模块：

• 前端界面：提供用户交互的可视化操作界面，支持低代码流程编排。
• 工作流引擎：核心调度模块，负责处理任务编排、节点依赖和自动化执行。
• AI模型集成：对接多种大语言模型（如GPT、Claude等），支持API调用和本地部署。
• 知识库管理：处理文档解析、向量存储和检索增强生成（RAG）能力。

核心组件

1. Web 前端 (Next.js)

• 基于 Next.js 构建的单页应用
• 提供用户友好的界面用于创建和管理 AI 应用
• 通过 RESTful API 与后端通信

2. API 网关

• 负载均衡请求到多个应用服务器实例
• 处理 SSL 终止
• 提供限流和安全防护

3. 应用服务器 (Flask)

• 基于 Python Flask 框架构建
• 处理 HTTP 请求和业务逻辑
• 包含多个组件模块

3.1 控制器层 (Controllers)

处理 HTTP 请求，包括：

• Console API: 管理后台接口
• Service API: 服务接口
• Web API: 前端接口
• Inner API: 内部接口
• Files API: 文件处理接口

3.2 服务层 (Services)

实现核心业务逻辑：

• Account Service: 账户管理
• App Service: 应用管理
• Dataset Service: 数据集管理
• Model Service: 模型管理
• Workflow Service: 工作流管理
• Plugin Service: 插件管理

3.3 核心层 (Core)

提供核心功能实现：

• Model Runtime: 模型运行时
• RAG: 检索增强生成
• Agent: 智能代理
• Workflow Engine: 工作流引擎
• Plugin System: 插件系统
• Tools: 工具系统

4. 数据层

4.1 关系数据库 (PostgreSQL)

存储系统的核心数据：

• 用户账户信息
• 应用配置
• 对话历史
• 数据集元数据

4.2 向量数据库

存储向量化的文档数据：

• 文档段落的向量表示
• 相似性检索

4.3 缓存系统 (Redis)

• 会话存储
• 缓存热点数据
• 任务队列支持

4.4 对象存储

• 存储上传的文件
• 存储处理后的文档

5. 异步任务处理 (Celery)

• 处理耗时任务如文档处理、向量索引等
• 通过消息队列分发任务
• 支持任务重试和监控

6. 第三方集成

• 大语言模型 API (OpenAI, Anthropic等)
• 外部数据源 (Notion, Google Docs等)
• 监控服务 (Sentry, OpenTelemetry等)

数据流向

1. 用户请求处理流程

1. 用户通过 Web 前端发起请求
2. 请求通过 API 网关路由到 Flask 应用服务器
3. 控制器接收请求并进行参数验证
4. 服务层处理业务逻辑
5. 核心层执行具体功能（如调用 LLM、RAG 检索等）
6. 数据访问层与数据库交互
7. 返回响应给用户

2. 异步任务处理流程

1. 应用服务器将耗时任务发送到任务队列
2. Celery Worker 从队列中获取任务
3. Worker 执行任务并与数据存储交互
4. 任务完成后更新数据库状态
5. 通过回调或轮询方式通知前端

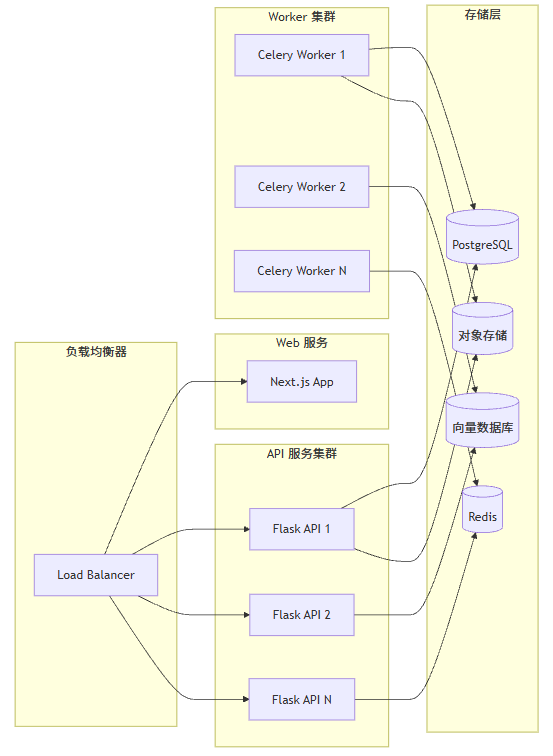

部署架构

扩展性设计

水平扩展

• 应用服务器可水平扩展以处理更多请求
• Worker 可以根据任务负载动态扩展
• 数据库可通过读写分离和分片扩展

插件系统

• 支持自定义工具和插件
• 提供标准接口用于集成第三方服务
• 支持自定义模型提供商

微服务潜力

• 当前为单体架构，但模块化设计便于未来拆分为微服务
• 核心组件间通过明确定义的接口交互

安全设计

认证与授权

• 基于 JWT 的身份验证
• 角色基础访问控制 (RBAC)
• 租户隔离

数据安全

• 敏感数据加密存储
• HTTPS 通信
• API 限流和防护

审计与监控

• 操作日志记录
• 性能监控
• 错误追踪

总结

Dify 采用分层架构设计，各层之间职责明确，便于维护和扩展。通过异步任务处理耗时操作，保证系统的响应性。模块化的核心层设计使得系统功能易于扩展，支持多种大语言模型和第三方服务集成。
