序列图是软件工程中系统设计的基本组成部分，用于说明对象或组件随时间推移的交互。它特别适用于可视化用例——描述用户如何与系统交互以实现特定目标的具体场景。然而，从高层次的用例描述手动精炼成详细、架构合理的图表可能耗时且易出错。

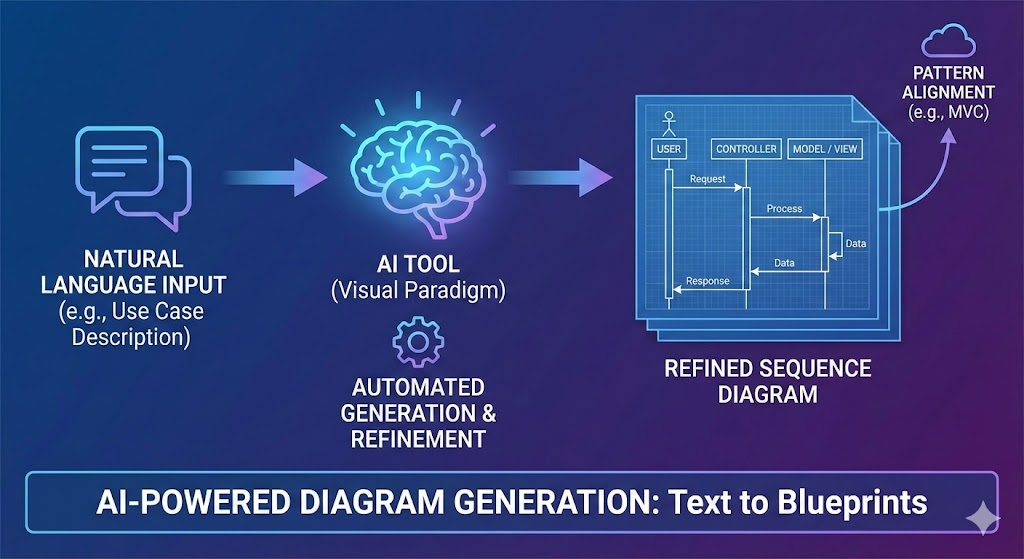

Visual Paradigm 的 AI 序列图精炼工具通过人工智能解决了这一挑战，它可以直接从自然语言输入（如用例描述）自动生成并精炼序列图。该工具将简单的文本提示转化为多层架构蓝图，通常与 MVC（模型-视图-控制器）模式对齐，确保关注点分离。本指南将逐步解释如何使用该工具、其工作原理，并基于其功能提供实际示例。

为什么使用此工具精炼用例描述？

在深入操作前，先了解其价值。用例描述通常是叙述性文本，概述参与者、前置条件、主流程、备选流程和后置条件。将它精炼成序列图需要分解成组件间的精确交互。

AI 序列图精炼工具在此表现出色，因为：

• 直接处理自然语言：无需初始绘图技能或代码——输入普通中文或英文描述即可。
• 自动分层和丰富：AI 识别关键元素（如参与者、控制器、模型、视图），并添加详细消息流，确保符合架构最佳实践。
• 高效且准确：减少手动工作，同时生成可直接用于实施的图表。
• 与 MVC 集成：可视化用例如何遵守 MVC，分离用户界面（视图）、业务逻辑（控制器）和数据处理（模型）。

这使其成为开发者、架构师和利益相关者的理想工具，他们需要从概念用例快速获得清晰、可操作的可视化内容。

逐步指南：如何从用例描述精炼序列图

该过程简单，直接集成到 Visual Paradigm 平台中。假设您已访问 Visual Paradigm（在线或桌面版），请按照以下步骤从用例描述生成精炼序列图。

第 1 步：访问 AI 序列图精炼工具

1. 打开Visual Paradigm，导航到主菜单。
2. 选择 Tools > Apps 浏览可用应用。
3. 搜索或找到 Sequence Diagram Refinement Tool 应用。

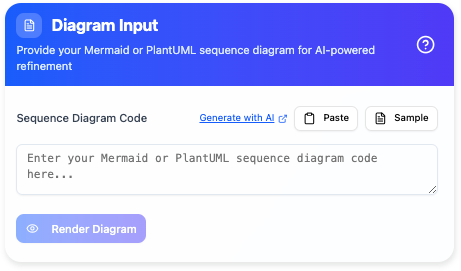

4. 点击 Start Now 启动工具。这将打开一个界面，您可以在其中输入用例描述。

如果您是新手，请查看应用内链接的 Visual Paradigm 教程，快速了解界面。

第 2 步：输入用例描述作为自然语言

工具接受从用例派生的简单自然语言提示。这

是精炼开始的地方：

• 编写清晰提示：从用例的高层次摘要开始。包括关键参与者、动作和交互。避免过多复杂术语；AI 设计用于解释日常语言。
• 关注用例元素：融入细节，如参与者（例如“用户”）、触发器（例如“登录”）和结果（例如“访问授予”）。如果用例遵循 MVC，可暗示，但 AI 通常可自动推断。
• 输入格式：作为文本输入描述。例如，基本提示可以是一句话，或更结构化的用例大纲。

AI 处理此输入以扩展成图表，识别：

• 参与者和生命线：代表用户或系统组件。
• 消息和流程：同步/异步交互、循环、备选等。
• 架构层：自动映射到 MVC（如视图用于 UI，控制器用于逻辑，模型用于数据）。

无需编码——不过如果您有基本的 UML 代码片段，也可输入以加快精炼。

第 3 步：让 AI 生成并精炼图表

1. 通过点击生成或精炼按钮提交提示（界面可能略有差异）。
2. AI 引擎分析输入：
   • 解析自然语言：使用自然语言处理（NLP）提取实体、动作和序列。
   • 丰富：添加未明确说明的细节，如错误处理、条件流程或 MVC 遵守。
   • 多层化：将平面序列转化为分层序列，显示更深交互（例如模型层中的数据库调用）。

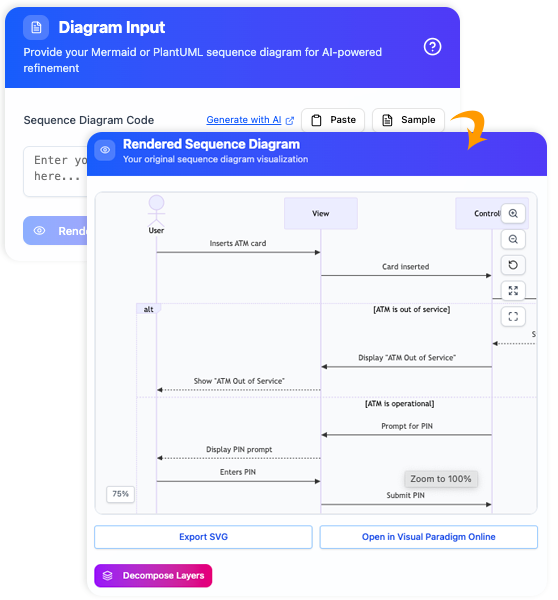

3. 查看输出：工具显示精炼序列图的预览。它包括：
   • 组件的生命线（例如用户、LoginController、UserModel）。
   • 带标签的消息箭头（例如从视图到控制器的“submitCredentials()”）。
   • 用于循环、备选或其他图表的框架。

如果结果不完美，可通过调整提示并重新生成进行迭代。

第 4 步：编辑、导出和协作

生成后：

1. 在 Visual Paradigm Online 中编辑：点击在基于 Web 的编辑器中打开图表。在此可手动添加、删除或调整元素进行微调。
2. 导出选项：
   • 保存为 SVG，获得高质量、可缩放图像，适用于文档、演示或其他报告。
   • 导出为其他格式，如 PNG、PDF，或集成到更大 UML 模型中。
3. 协作：通过 Visual Paradigm 的云功能共享图表，获取团队反馈，确保所有人对精炼用例一致。

此步骤闭环，将精炼图表转化为项目的基础文档。

示例：使用工具精炼用例

以下基于工具功能，演示两个示例。从简单用例描述到详细序列图。

示例 1：基本用户登录用例

用例描述（输入提示）： “用户通过输入用户名和密码登录系统。系统验证凭证，如果正确则授予访问权限，如果不正确则显示错误。”

AI 如何精炼：

• 工具将“用户登录”解释为涉及 MVC 的序列：
  • 视图：处理用户输入（例如登录表单）。
  • 控制器：处理请求（例如 LoginController 验证输入）。
  • 模型：管理数据（例如 UserModel 检查数据库）。
• 生成图表大纲：
  • 生命线：用户（参与者）、LoginView、LoginController、UserModel、数据库。
  • 流程：
    1. 用户 → LoginView：输入凭证（用户名、密码）
    2. LoginView → LoginController：提交凭证()
    3. LoginController → UserModel：验证用户(用户名, 密码)
    4. UserModel → 数据库：查询用户()
    5. 数据库 → UserModel：返回结果()
    6. 如果有效：UserModel → LoginController：成功 → LoginView：显示仪表板()
    7. 如果无效：备选框架，返回错误消息到视图。
• 精炼优势：添加原始提示中未有的错误处理和数据库交互，确保 MVC 遵守。

将此导出为 SVG 用于项目 wiki，并在在线编辑器中添加特定内容，如 API 调用。

示例 2：电子商务结账用例

用例描述（输入提示）： “客户将商品添加到购物车，继续结账，输入支付细节，并确认订单。系统处理支付并更新库存。”

AI 如何精炼：

• AI 将其扩展为多层图表：
  • 识别参与者（客户）和 MVC 组件（CartView、CheckoutController、OrderModel、PaymentGateway、InventoryModel）。
  • 添加商品添加的循环和支付失败的备选。
• 生成图表大纲：
  • 生命线：客户、CartView、CheckoutController、OrderModel、PaymentGateway、InventoryModel。
  • 流程：
    1. 循环：客户 → CartView：添加商品(商品ID)
    2. 客户 → CartView：继续结账()
    3. CartView → CheckoutController：启动结账()
    4. CheckoutController → OrderModel：创建订单(购物车商品)
    5. CheckoutController → PaymentGateway：处理支付(细节)
    6. 如果成功：PaymentGateway → CheckoutController：确认 → InventoryModel：更新库存() → CartView：显示成功()
    7. 备选：如果失败，返回错误到视图。
• 精炼优势：引入外部集成（例如 PaymentGateway），确保清晰分离（视图用于 UI，模型用于数据/持久化）。

此精炼图表节省数小时手动绘图时间，并提供结账流程的实施蓝图。

最佳实践提示

• 提示质量至关重要：描述性但简洁。使用动作动词（例如“验证”、“更新”）指导 AI 产生准确流程。
• 根据需要迭代：如果输出遗漏细节，精炼提示（例如添加“处理无效支付”以获得备选）。
• 与架构对齐：如果需要，在提示中提及模式如 MVC，但 AI 通常会推断。
• 处理复杂性：对于大型用例，将其分解为子提示，后期组合图表。
• 限制：工具基于 AI，因此请审查领域特定准确性。它不是专家审查的替代品，而是加速器。

通过本指南，您可以高效地将用例描述精炼成详细序列图，简化设计流程。有关高级功能，请探索 Visual Paradigm 的文档或教程。如遇问题，其支持团队可协助集成。
