《AI厨房安全卫士》

01 项目应用场景

• 家庭厨房火情监测

• 智能安防系统

• 灾害早期预警

02 项目功能

本项目实现了基于语音交互的火焰监测与告警系统。STM32配置火焰传感器为中断式检测模式，当检测到火焰时触发中断服务函数，记录触发次数并启动蜂鸣器告警。用户通过语音指令（如"厨房有异常吗"、"有火情吗"）查询火情，ESP32-S3将不同指令统一下发为0x0D查询帧，STM32返回传感器状态和触发次数，ESP32生成差异化语音反馈。系统实现了从火焰检测、数据记录、状态查询到语音反馈的完整安防闭环，特别适合厨房等易发生火情的场所。

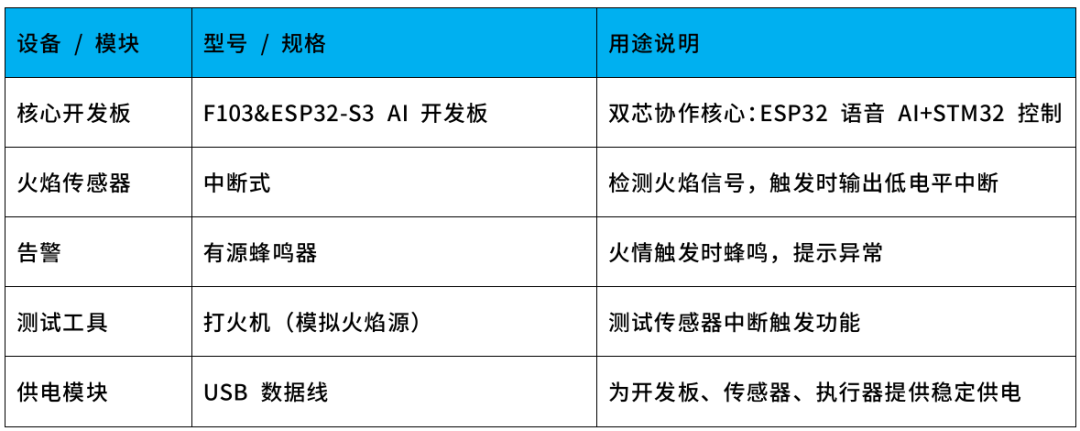

03 项目硬件平台

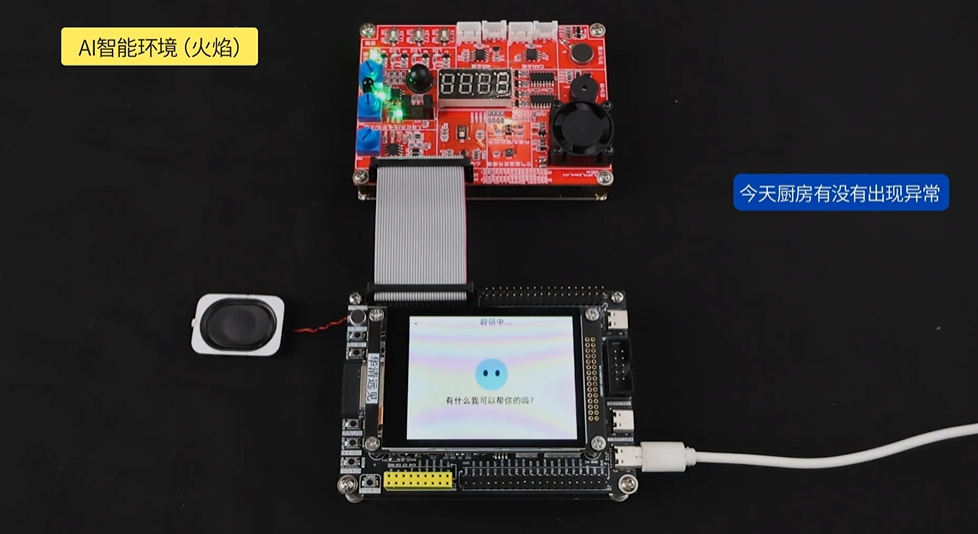

主硬件平台：华清远见F103&ESP32-S3 AI开发板（板载麦克风、扬声器、有源蜂鸣器）+2.8寸显示屏

扩展模块：可采用火焰传感器，也可以直接用我们的资源扩展板（扩展板上非常多的传感器执行器，非常方便多项目实战）

关于华清远见F103&ESP32-S3 AI开发板：

这是一款能让你的STM32项目瞬间拥有联网和AI能力的双核开发板，集成了STM32F103和ESP32-S3。两个核心都可以独立运行，也可以协同工作。对于初学者来说，你可以把它当成两块板子来分别学习（STM32F103开发板+ESP32-S3开发板）。对于项目实战来说，可以让它们分工合作——ESP32作为“AI大脑”，STM32作为“控制双手”，低成本实现更复杂、更稳定的高级应用。

04 项目实现关键点

1.火焰传感器中断处理 ：配置PB3引脚为下降沿中断，火焰触发时进入中断服务函数

2.防抖机制 ：中断处理中添加1000ms时间防抖，避免重复计数

3.触发次数统计 ：每次有效触发使计数器+1，保留历史记录

4.告警联动 ：火焰触发时自动启动蜂鸣器，火焰消失后自动停止

5.双芯通信协议 ：9字节固定帧格式，支持火焰触发次数查询指令(0x0D)

6.反馈生成逻辑 ：根据触发次数生成不同反馈（0次→"当前无火焰异常"；3次→"厨房已触发3次火焰异常"）

05 涉及学习技术点

- 中断式传感器检测

- 外部中断处理

- 传感器防抖技术

- 蜂鸣器控制

- 双芯架构任务分工

- 串口通信协议设计

- 安防系统设计原理

06 项目实现原理

1. 硬件原理

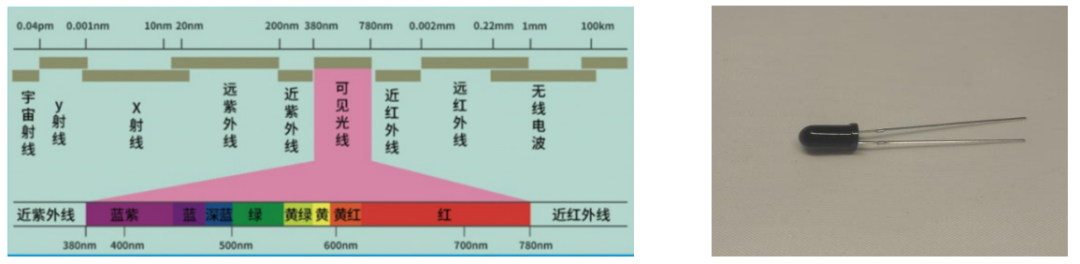

火焰传感器（一种光电二极管）对火焰中所产生的红外线特别灵敏，当在火焰传感器两端施加电压时，就会产生电流。当火焰亮度变大时，发出的红外线越多，火焰传感器检测到的红外线增加，产生的电流变大。当火焰亮度变小时，发出的红外线越少，检测到的红外线减少，产生的电流也会变小。

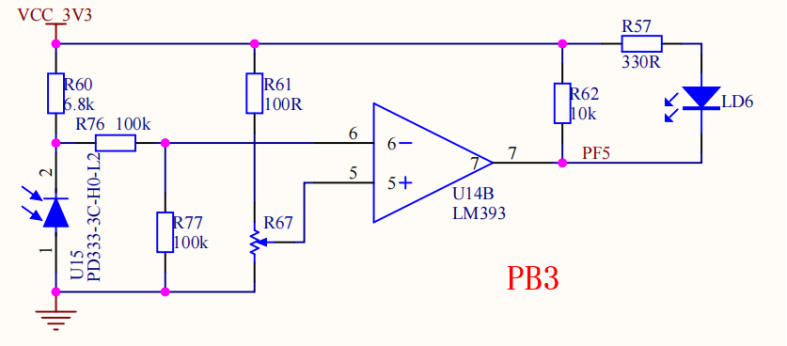

扩展板原理图

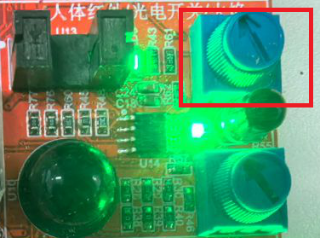

根据上图可以看到，U15对应的是火焰传感器，当没有火焰的时候，U15为高阻抗状态，此时通过R60和R76电阻分压后，U14B比较器的6号脚大约1.6V左右，这是在理想状态下。此时电压比较器负向端是1.6V，那么同向端是由电位器控制，要调节电位器到一个临界值，此时可以通过LD6来判断，当LD6微微亮的时候就是临界值，火焰传感器的灵敏度最高。那么此时比较器的反向端大于同向端，U14B比较器的7号脚输出低电平，LED灯点亮。

根据以上特性，调整好电位器器后，只要有火焰那么U14的6号脚就是低电平，反向端小于正向端，U14比较器7号脚输出高电平，LED灯熄灭。

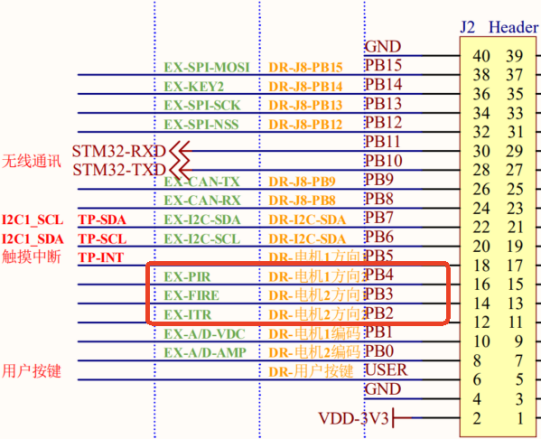

原理图

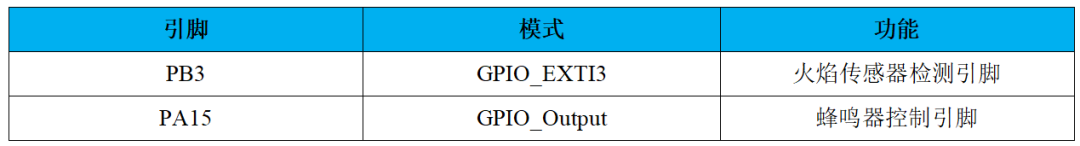

通过以上原理图可以看到资源扩展板对应的引脚，可以看出火焰传感器控制引脚使用的是PB3，引脚定义如下表：

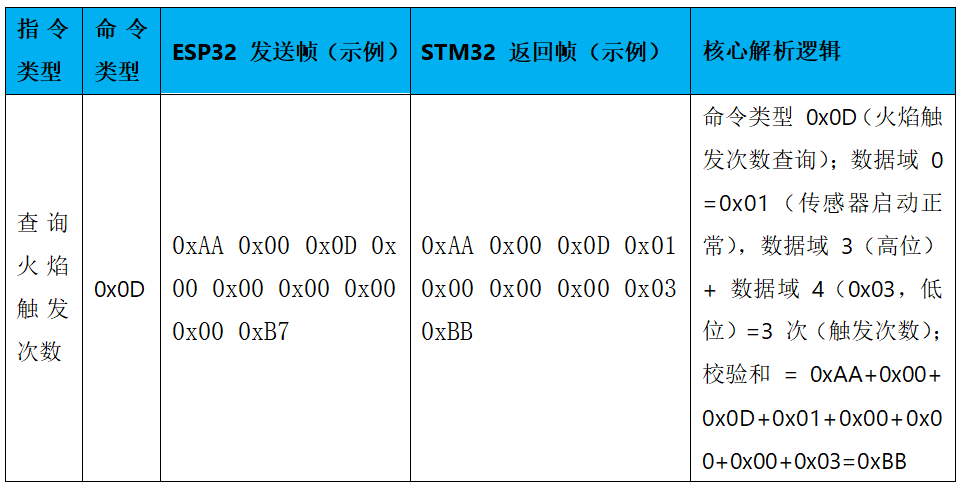

2. 双芯通信原理（ESP32 为主机，STM32 为从机）

采用9 字节固定帧格式，帧结构与解析逻辑如下：

3. 核心逻辑

火焰检测与中断处理：STM32 配置火焰传感器引脚为下降沿中断，火焰触发时触发中断服务函数，触发次数 + 1 并启动告警（蜂鸣器）；

指令统一触发：ESP32 识别类指令（如 “厨房有异常吗”“有火情吗”），均统一下发 0x0D 查询帧，无需区分指令类型；

反馈生成逻辑：STM32 返回 “传感器状态（0x01 = 正常）+ 触发次数”，ESP32 结合次数反馈：0 次→“当前无火焰异常，历史触发 0 次”；3 次→“厨房已触发 3 次火焰异常，当前无火情，建议检查”；告警解除：火焰消失后，STM32 自动停止告警，但保留触发次数。

07 项目实现步骤

完整的实验步骤目录如下图。

后台私信（备注：AI厨房安全卫士），免费领取项目完整文档、源码。

08 硬件平台详细介绍
