DX12 快速教程(9) —— 初识 Assimp 库

(9) AssimpAcquaintance: 初步认识并使用 Assimp 库，获取并打印《蔚蓝档案》中的霞沢美游 gltf 模型的数据

dgaf

680人浏览 · 2025-12-10 02:52:09

dgaf · 2025-12-10 02:52:09 发布

快速导航

前言：Assimp 在 VS 中的配置与使用
- CMake 构建 Assimp 项目与编译
- Assimp 在 VS 中的配置
正文：Assimp 教程
第九章全代码

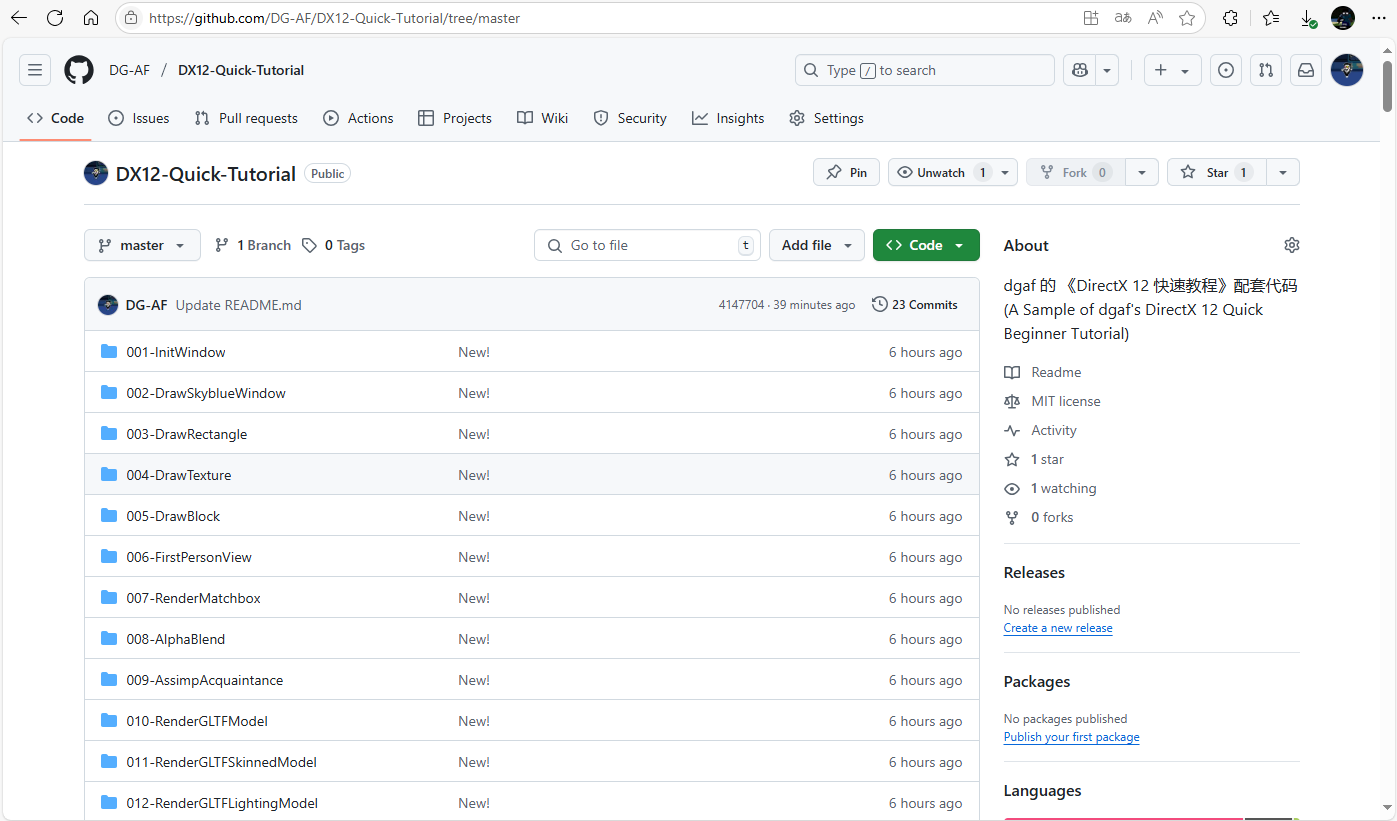

教程代码资源：
dgaf 的《DirectX 12 快速教程》配套代码 (A Sample of dgaf’s DirectX 12 Quick Beginner Tutorial)

本章我们要正式进入 Assimp 时代，学习相关的模型加载与使用！

在这里插入图片描述

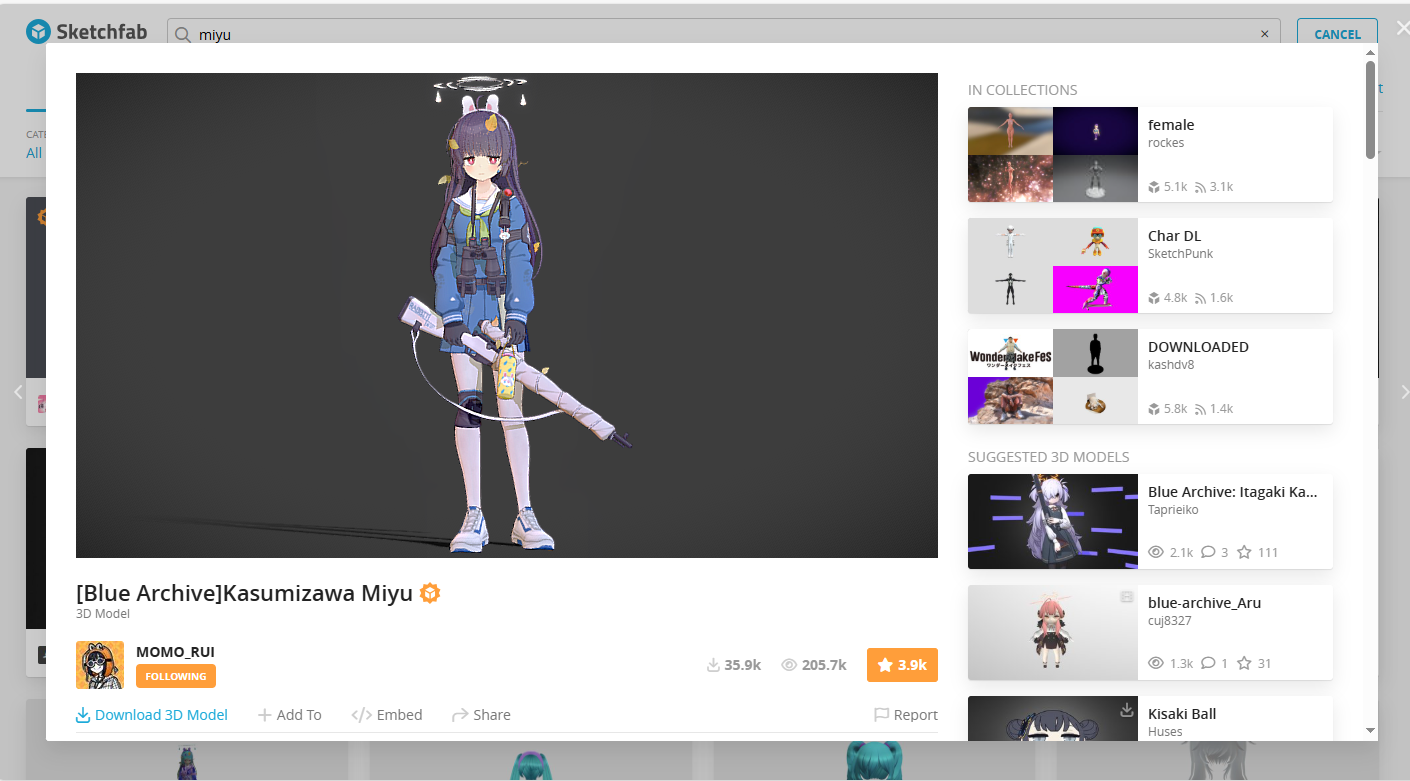

sketchfab 是老牌 3D 模型展示社区，你可以从中找到各种各样令人满意的 3D 模型

在这里插入图片描述

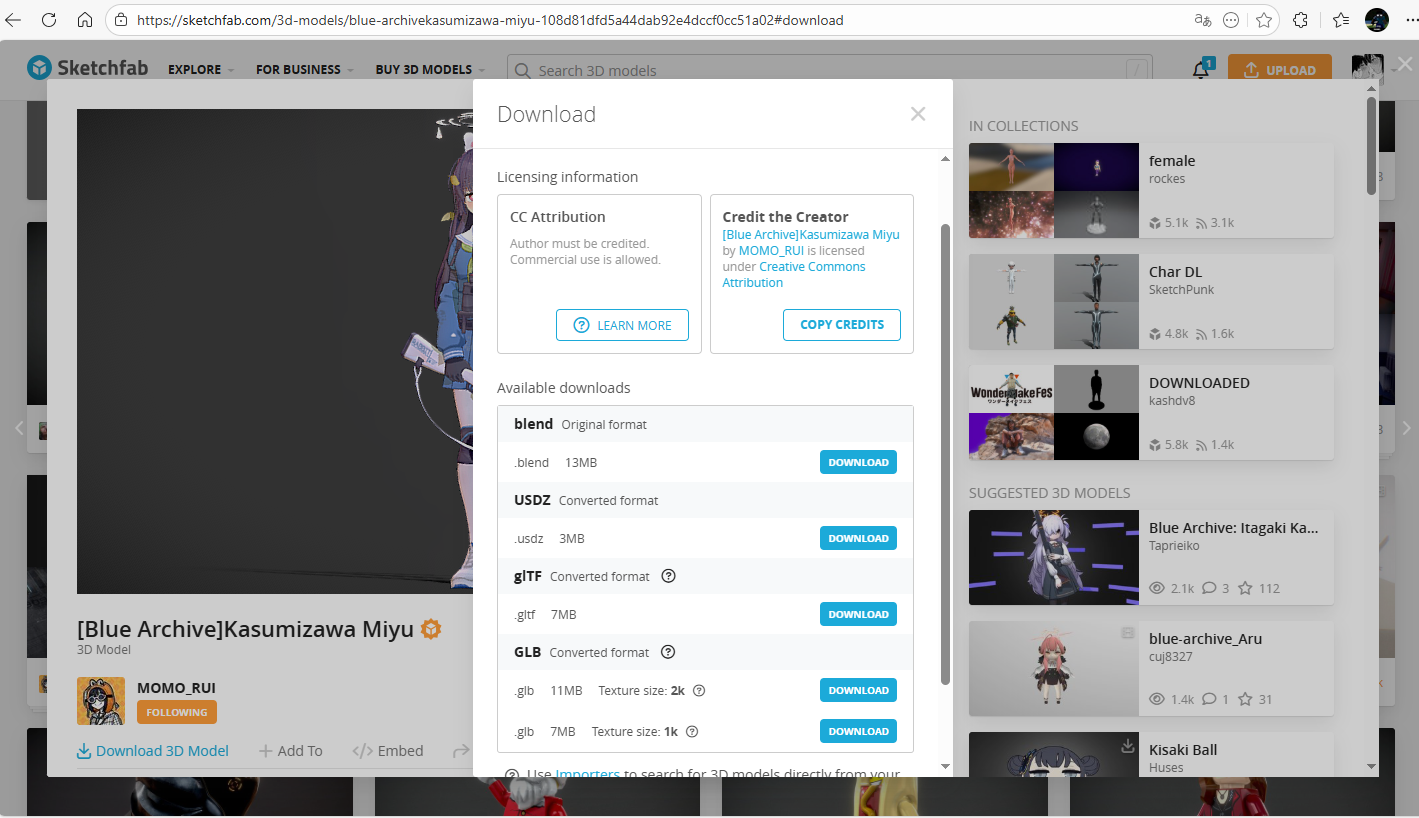

本章我们将解析 BA 的霞沢美游的 gltf 模型，并打印相关的模型信息
鸣谢作者大大 MOMO_RUI 提供的模型，模型源链接： https://sketchfab.com/3d-models/blue-archivekasumizawa-miyu-108d81dfd5a44dab92e4dccf0cc51a02

前言：Assimp 在 VS 中的配置与使用

在这里插入图片描述

Assimp ：全称为 Open Asset Import Library，这是一个模型加载库，可以导入几十种不同格式的模型文件（同样也可以导出部分模型格式）。只要Assimp加载完了模型文件，我们就可以从Assimp上获取所有我们需要的模型数据。Assimp把不同的模型文件都转换为一个统一的数据结构，所有无论我们导入何种格式的模型文件，都可以用同一个方式去访问我们需要的模型数据。

CMake 构建 Assimp 项目与编译

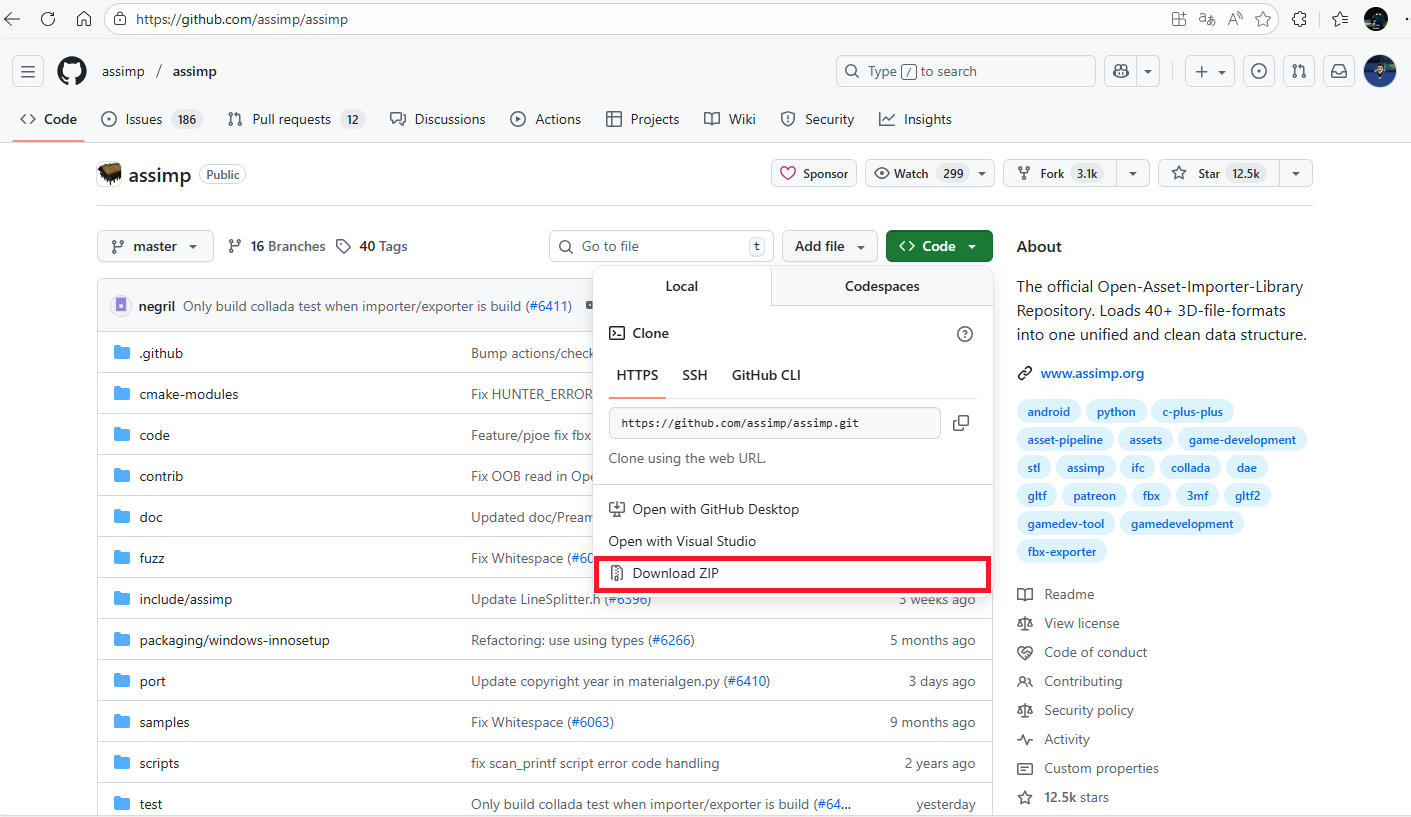

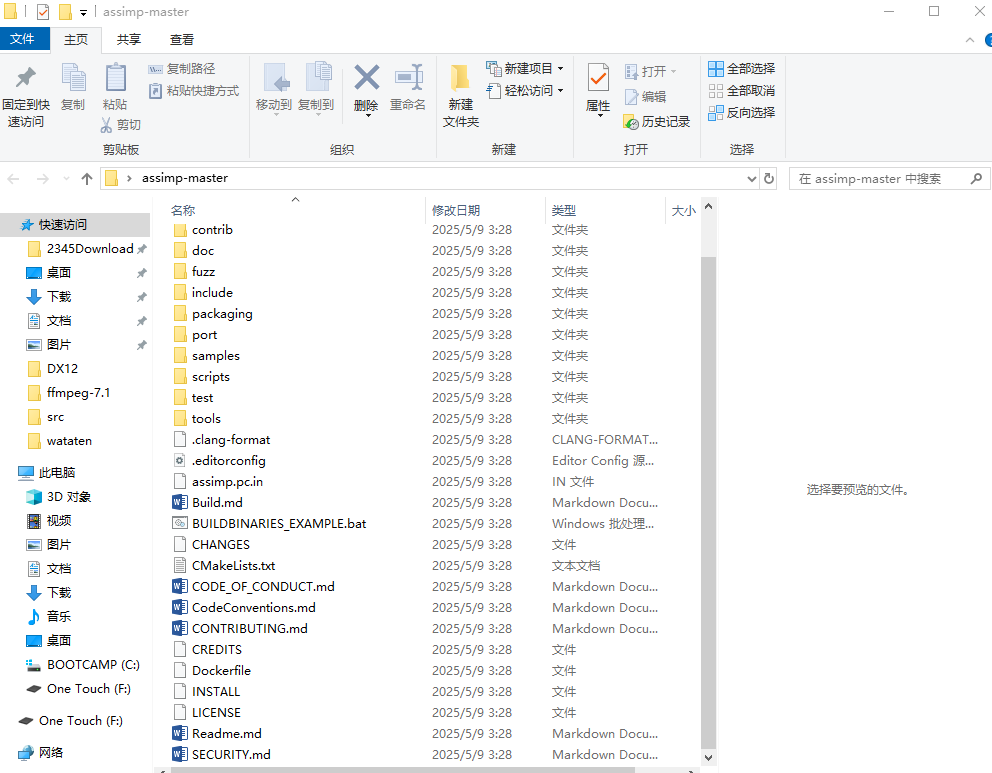

首先，我们要去 github 上找到 Assimp 的仓库，下载压缩包并解压:

在这里插入图片描述

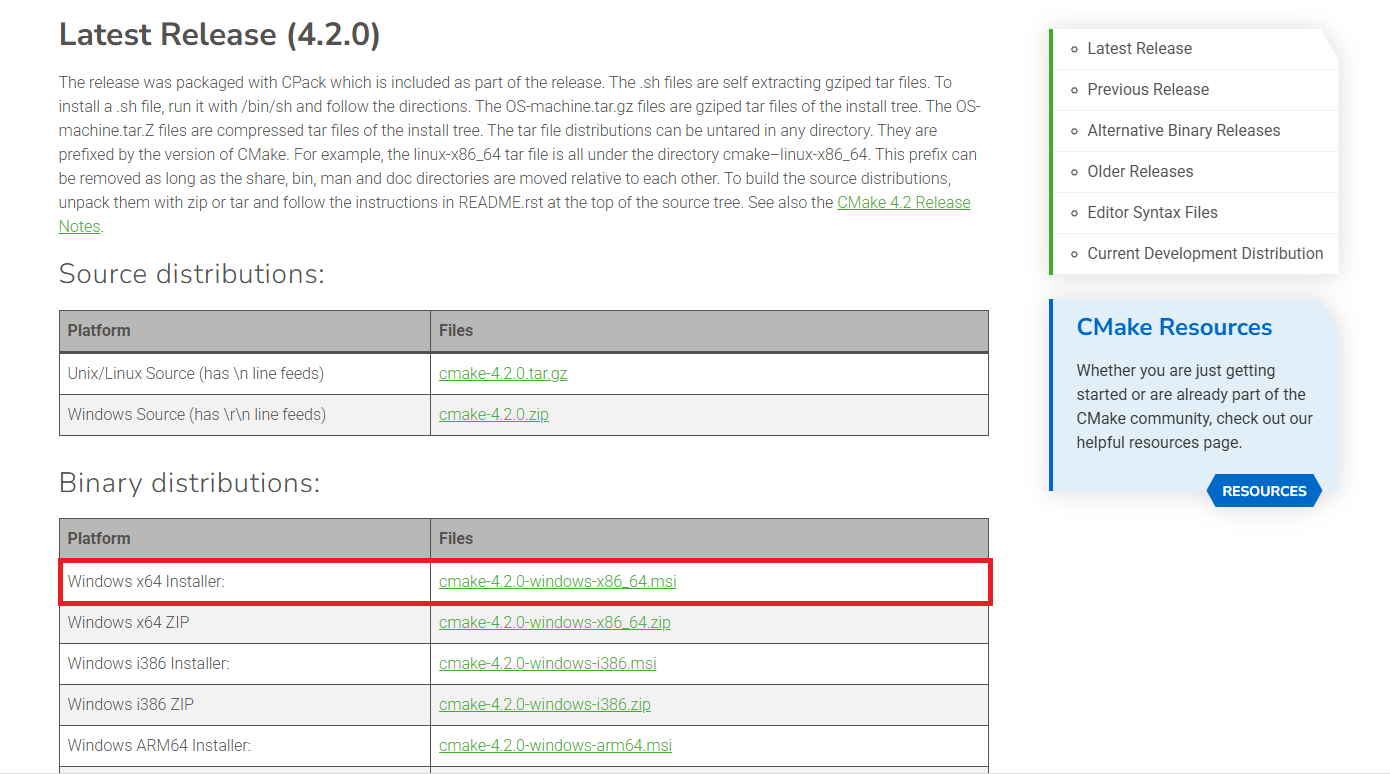

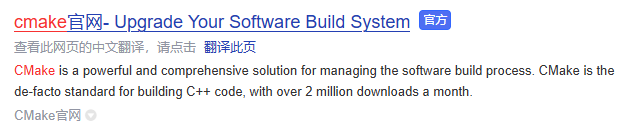

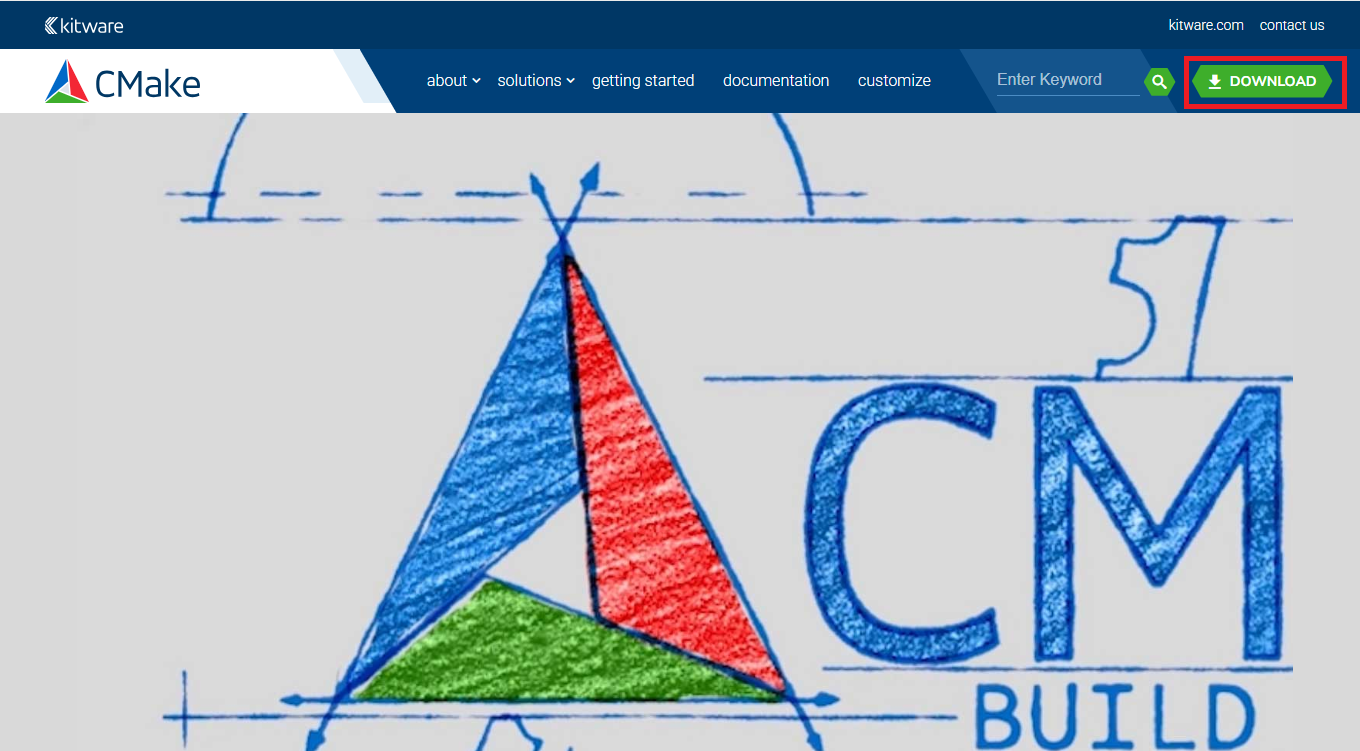

此时我们可以看到文件夹里面没有 .sln 文件，这是因为 Assimp 这个库为了满足跨平台的要求选择用 CMake 来建构，我们需要去官网下载并安装 CMake:

在这里插入图片描述

关于 CMake 的安装教程可以看看其他文章，本文不再一一赘述。

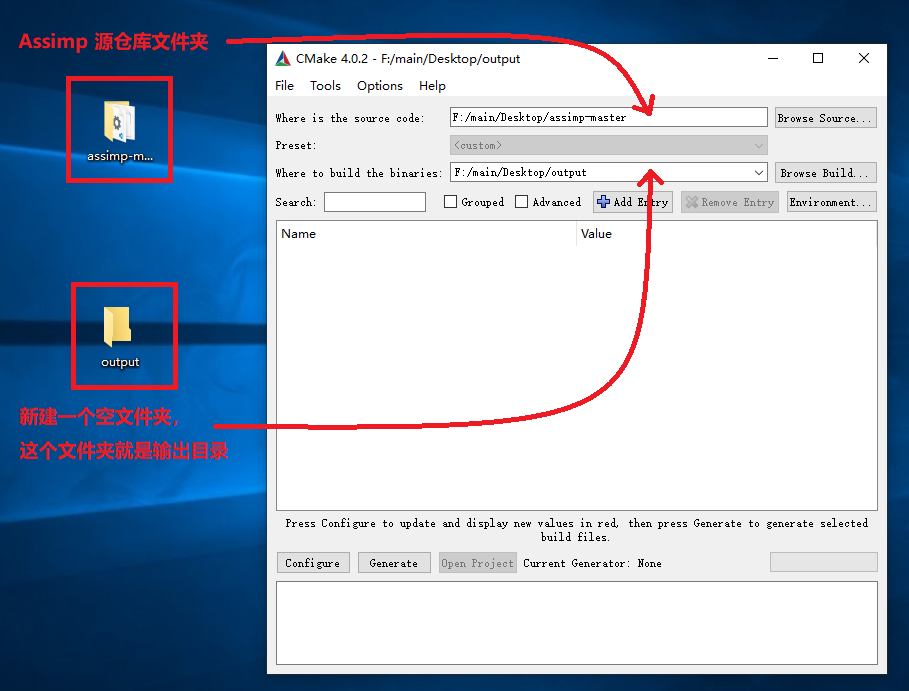

安装好 CMake 后，打开 CMake，填入源仓库文件夹与输出文件夹:

在这里插入图片描述

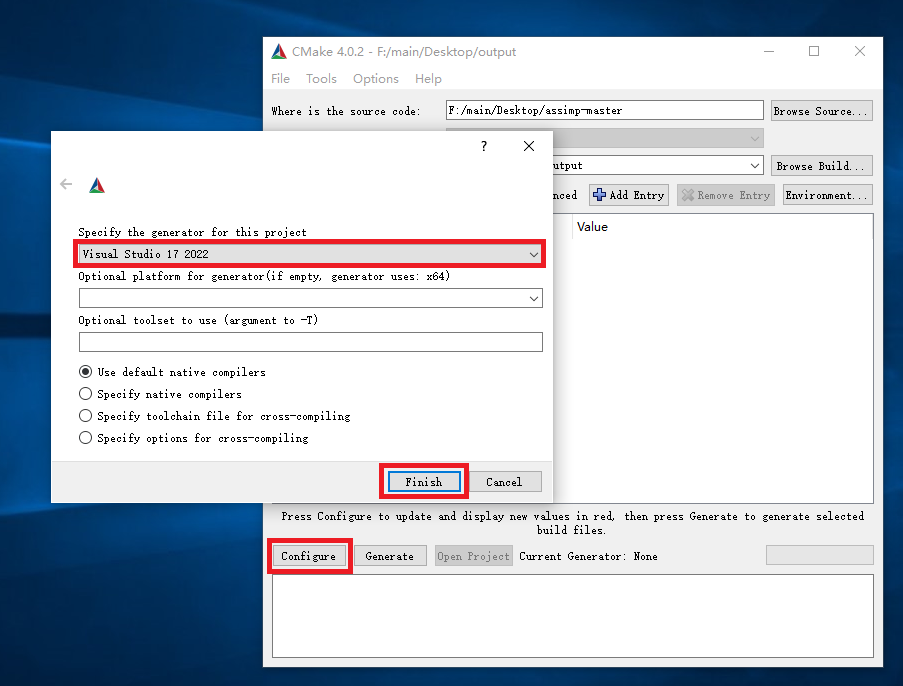

选择下方的 configure 配置 build 编译器，选择 VS2022:

在这里插入图片描述

配置完成后按 Finish 后会进行自动编译，Assimp 会查找仓库 makefile 的可用选项，标红的就是可用编译选项，我们可以直接选择 Generate 生成项目:

在这里插入图片描述

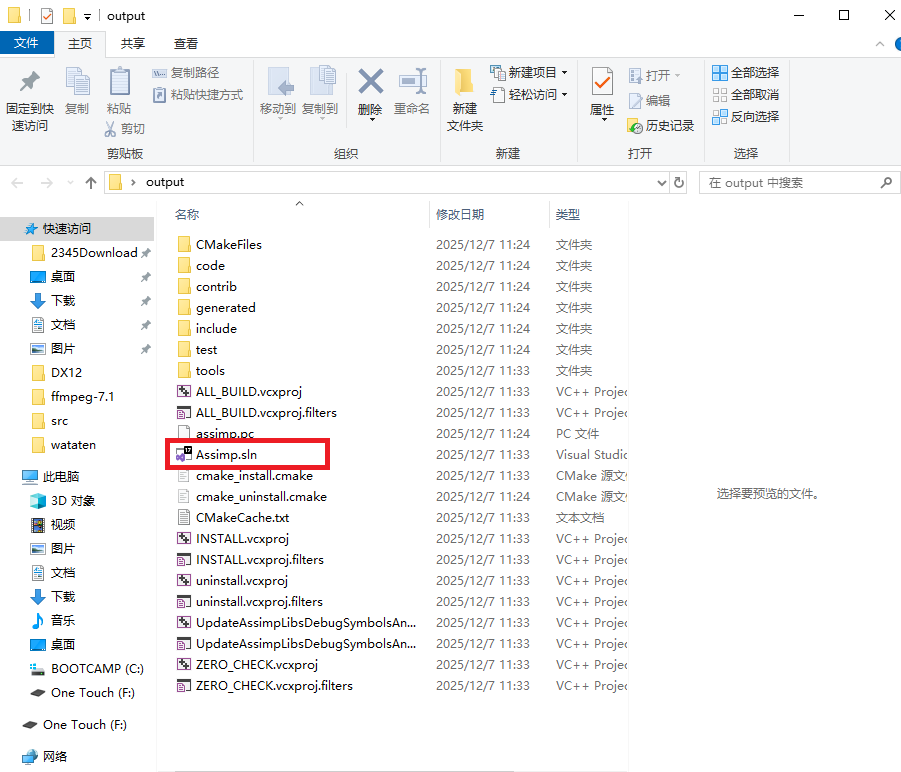

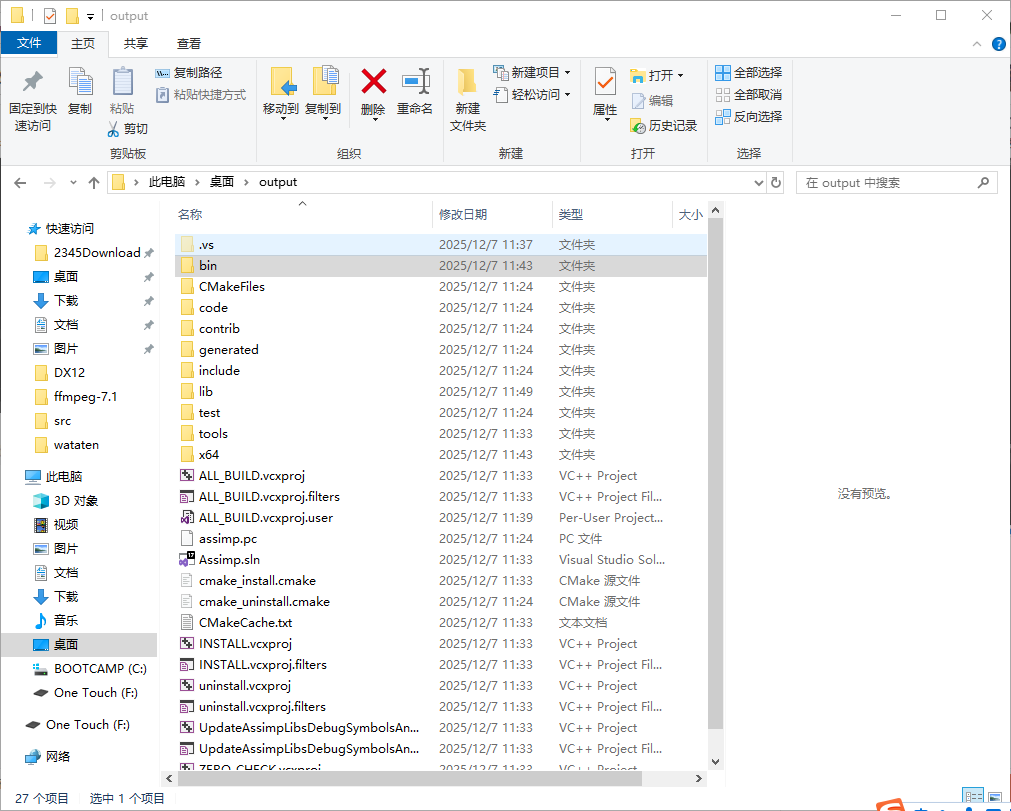

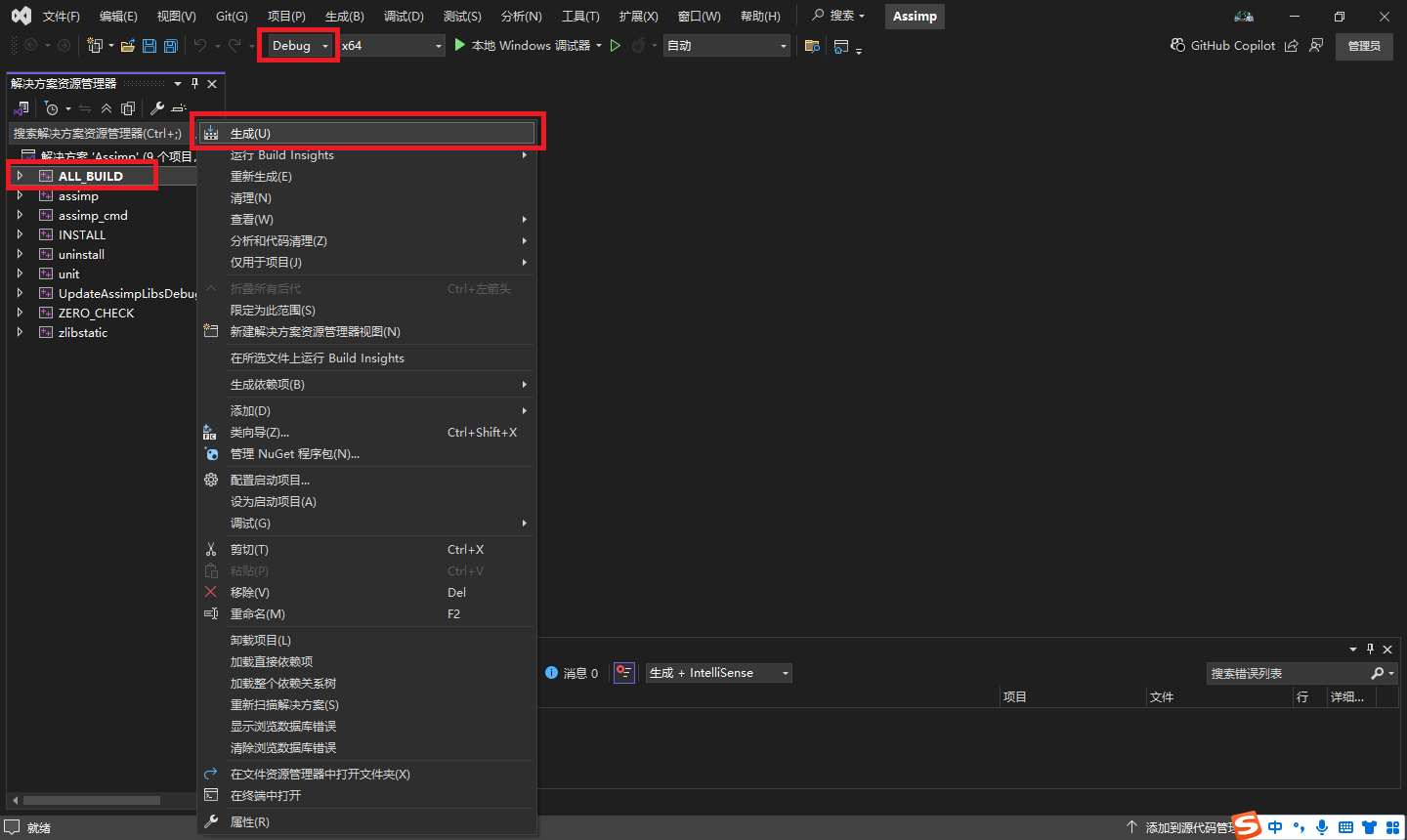

输出文件夹会生成 VS 项目，打开 Assimp.sln，上方选择 Debug (也可以选择 Release 版本，生成的文件会小一点)，右键 ALL_BUILD -> 生成 (注意不是上方的编译并运行)，耐心等待一段时间，最终就能编译完成：

在这里插入图片描述

Assimp 在 VS 中的配置

编译完成后，我们需要分别找到:

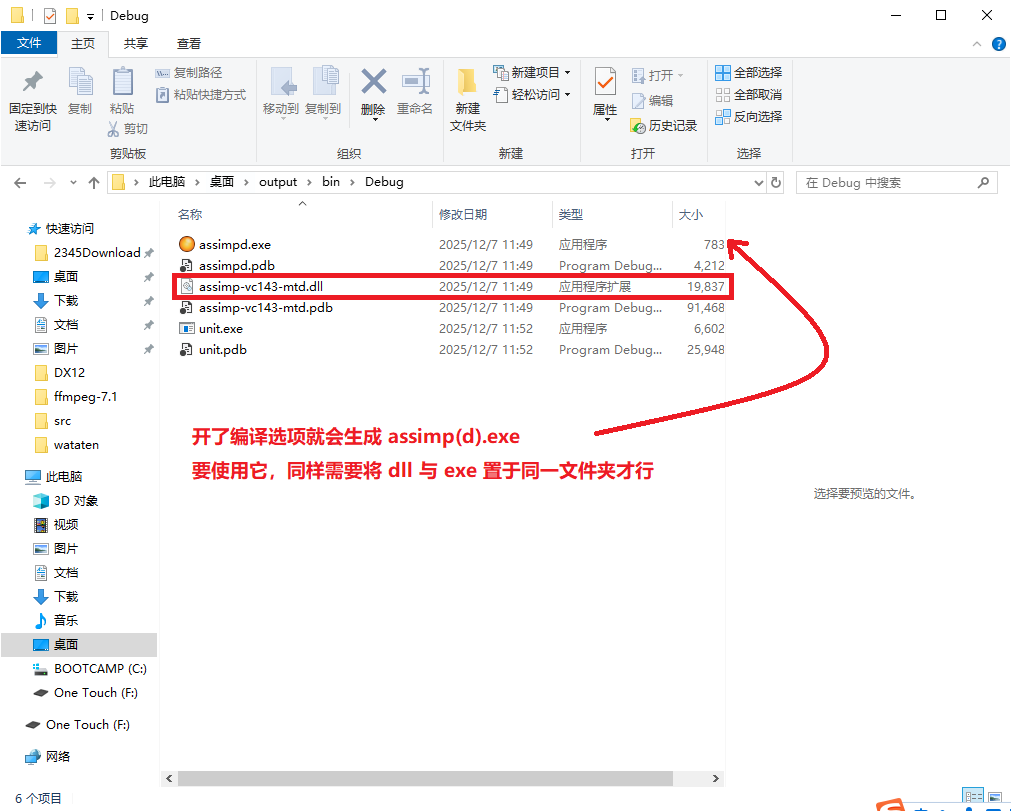

1. output/bin/Debug 文件夹下的 .dll 文件

在这里插入图片描述

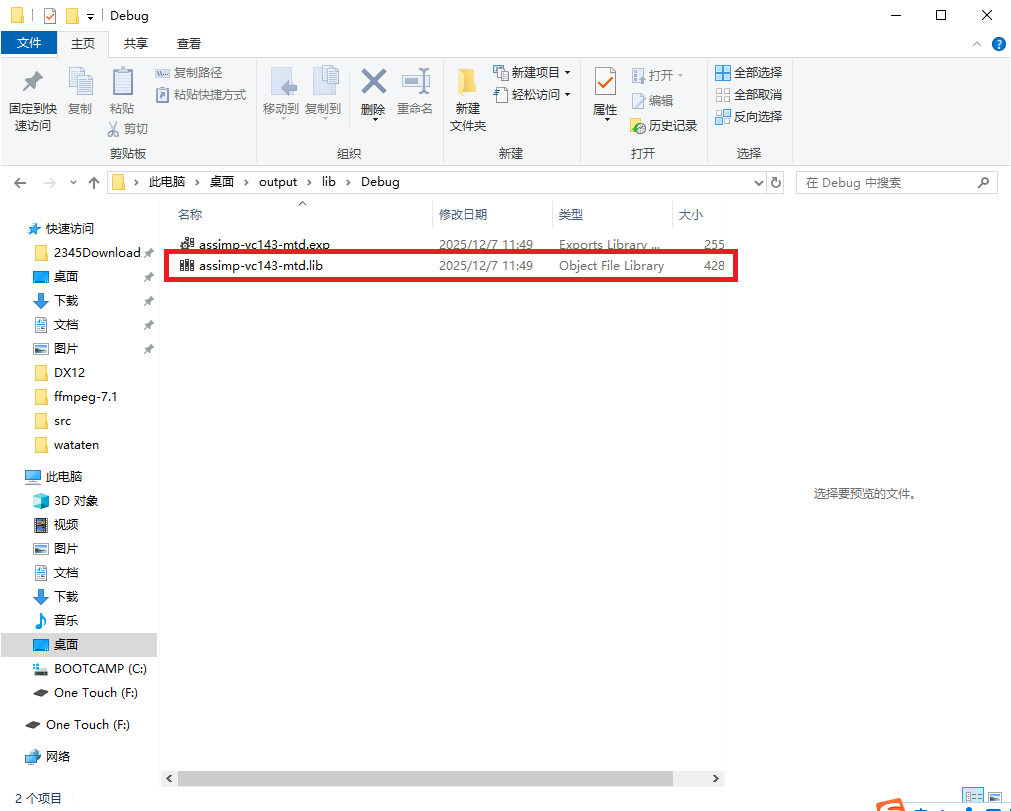

2. output/lib/Debug 文件夹下的 .lib 文件

在这里插入图片描述

3. Assimp 源仓库文件夹 (不是 Output 文件夹) 下的 include 文件夹

在这里插入图片描述

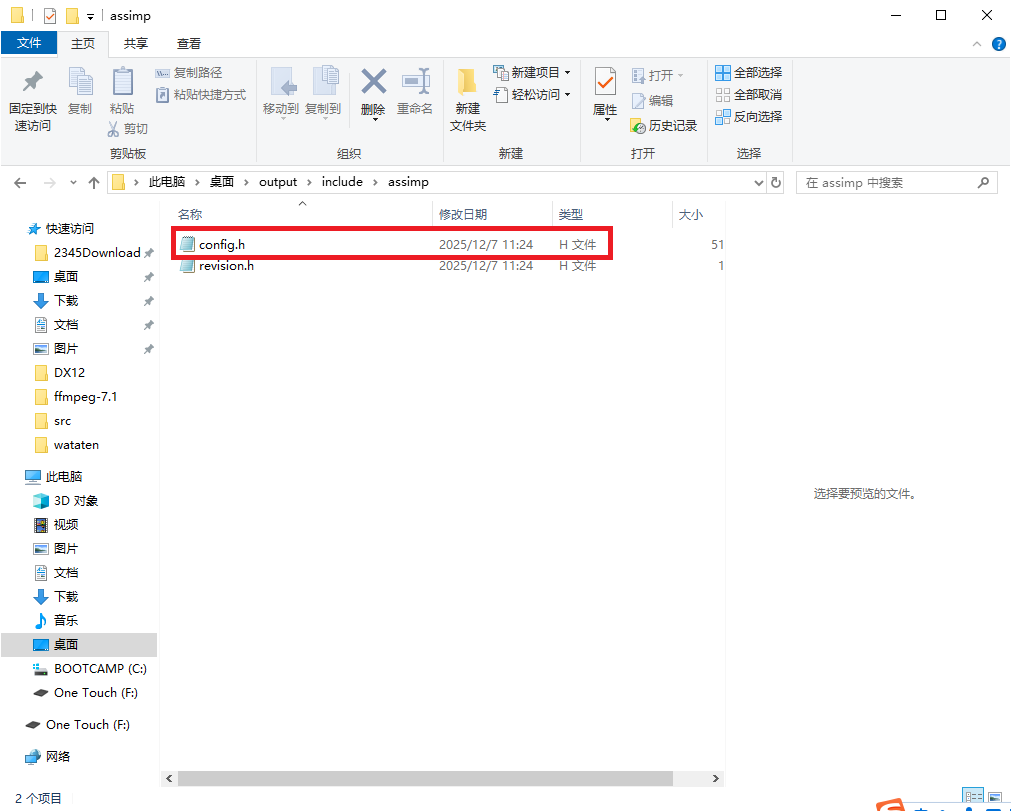

4. output/include/assimp 文件夹下的 config.h (注意这里！)

在这里插入图片描述

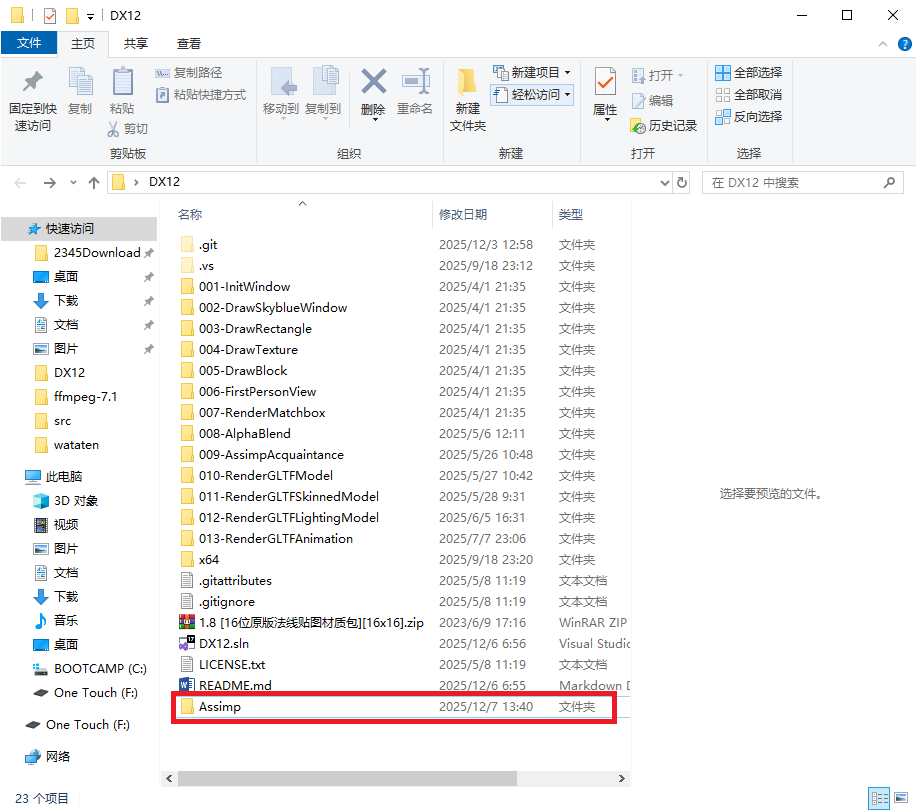

在项目中新建 Assimp 文件夹:

在这里插入图片描述

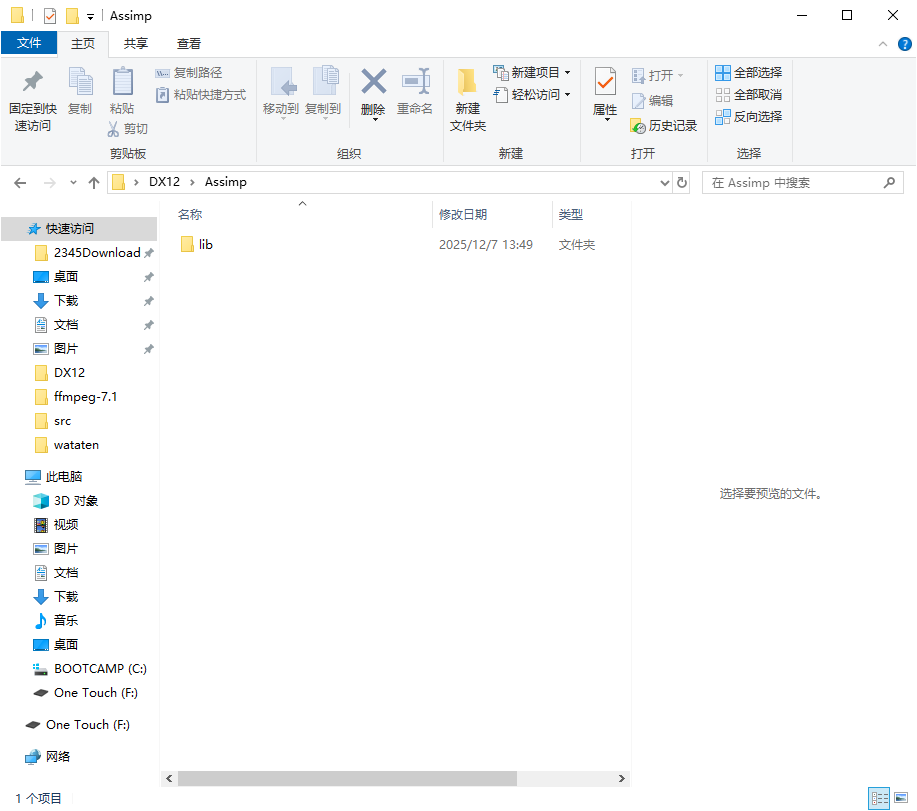

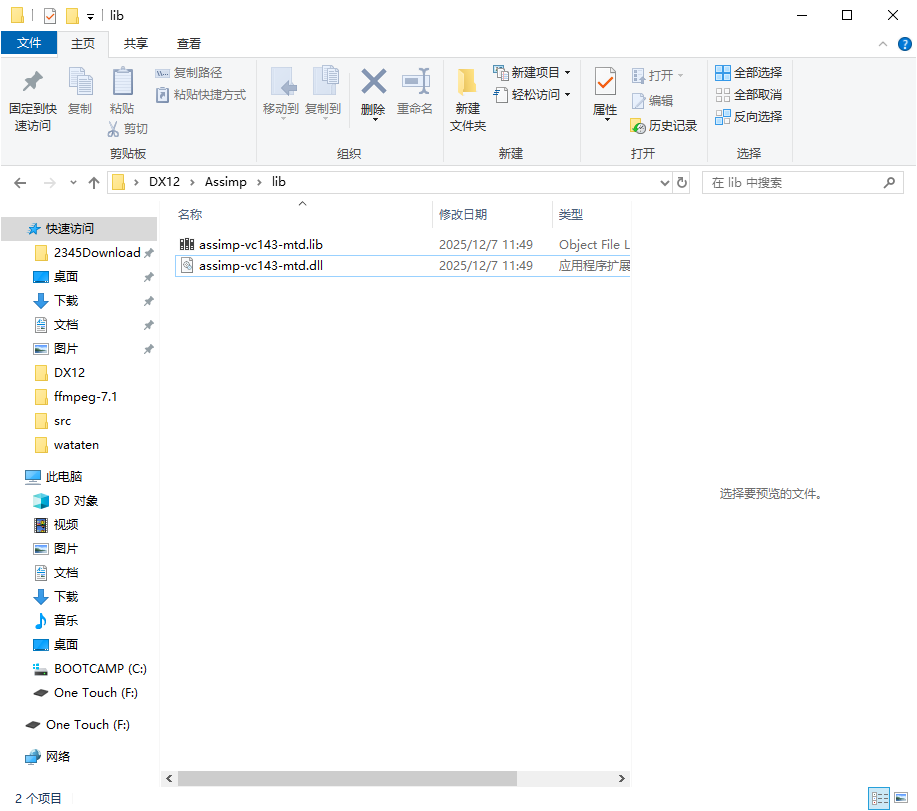

在 Assimp 目录中新建一个 lib 文件夹，然后将 (1) (2) 的 .dll 和 .lib 拖进去:

在这里插入图片描述

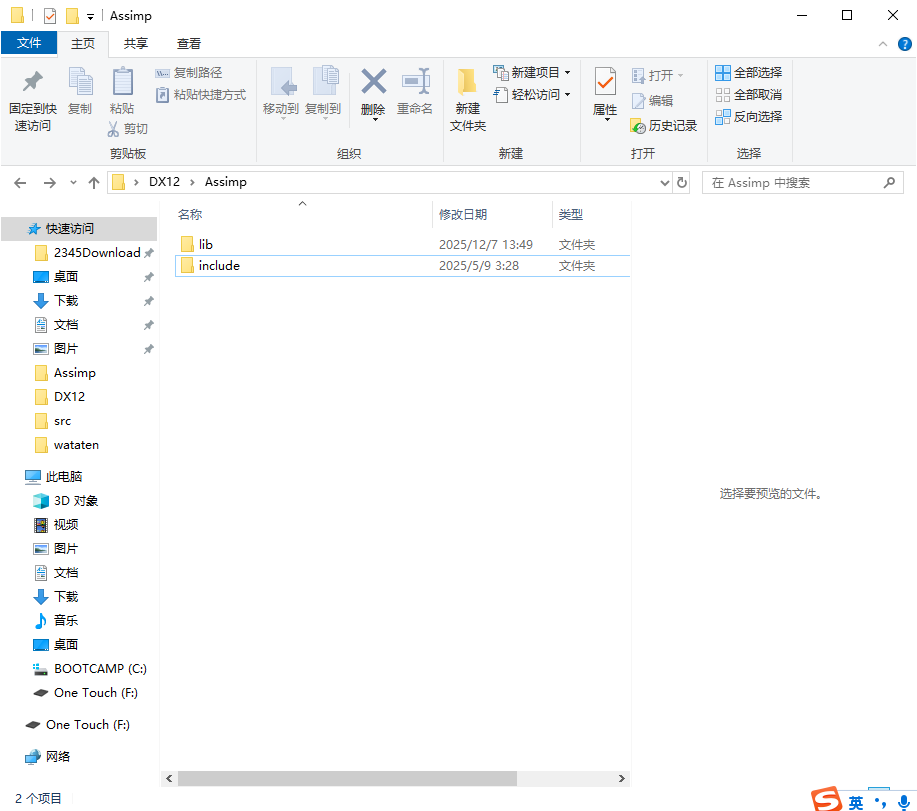

将 (3) 中的整个 include 文件夹拖到 Assimp 中:

在这里插入图片描述

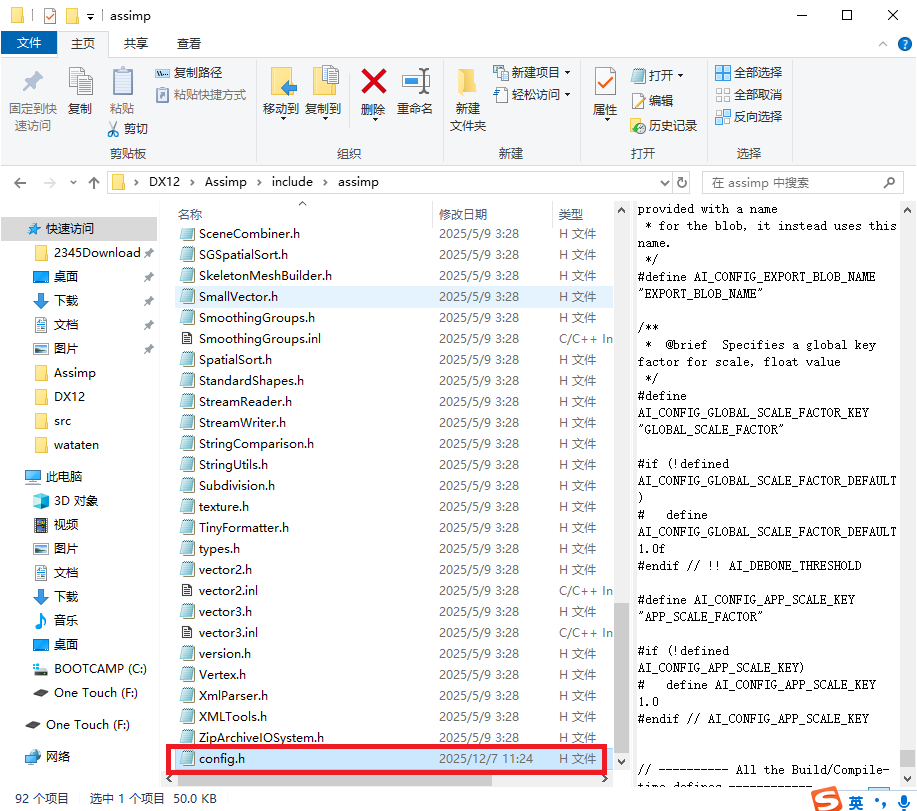

注意这里！我们还要将 (4) 中的 config.h 拖到 include/assimp 文件夹中，里面部分文件需要依赖 config.h

在这里插入图片描述

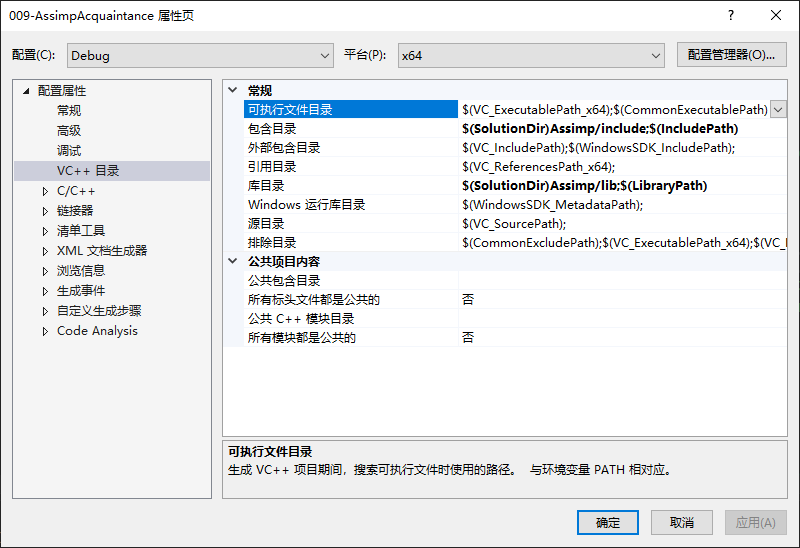

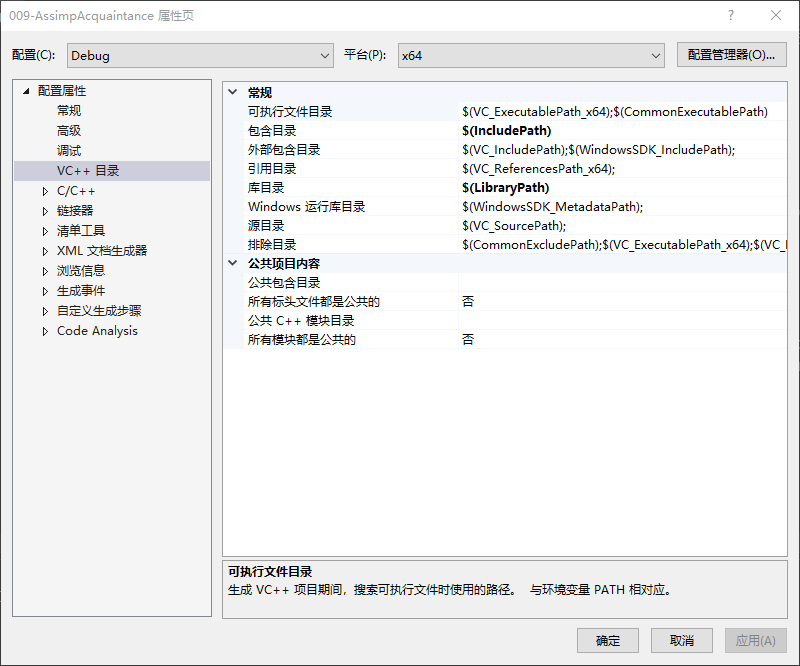

打开 DX12.sln，进行项目内部配置。新建项目 009-AssimpAcquaintance，右键项目 -> 属性 -> VC++ 目录

在这里插入图片描述

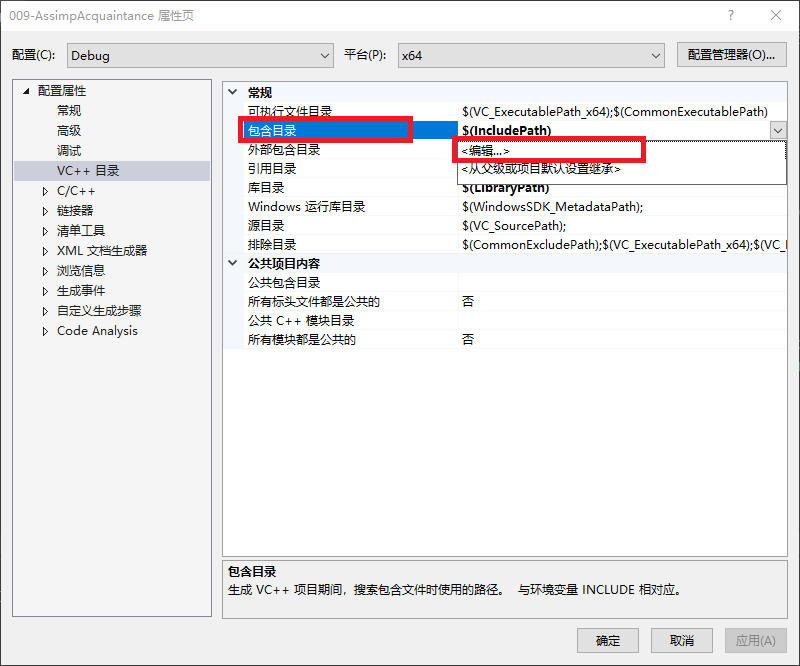

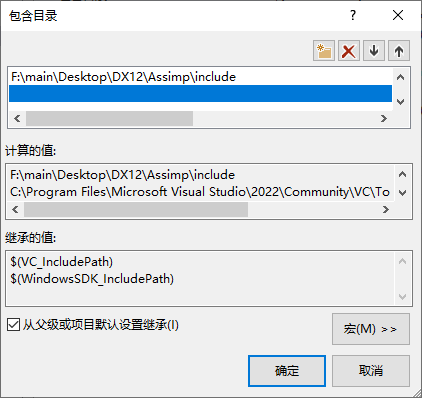

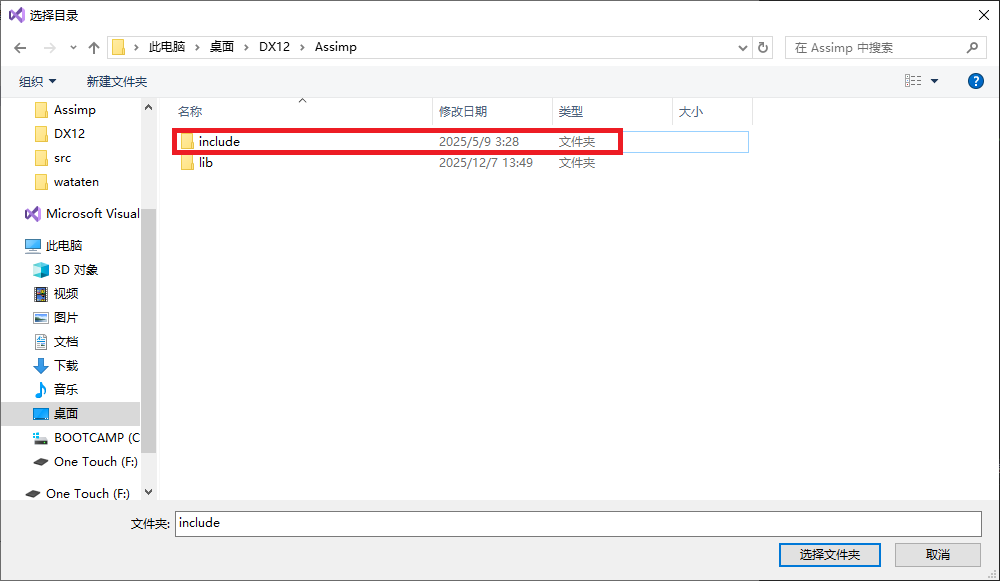

配置包含 Assimp 整个库的 .h 与 .cpp，点击包含目录 -> 编辑 -> “新建行” -> 右侧省略号 -> 选择 Assimp/include 文件夹 (或者直接写上 $(SolutionDir)Assimp/include) -> 确定

在这里插入图片描述

库目录同理，配置 Assimp/lib 文件夹:

在这里插入图片描述
最后，我们需要在代码上包含 Assimp 的头文件与链接库:

#include<assimp/Importer.hpp>		// Assimp Importer 模型导入器，用于导入模型,读取模型数据
#include<assimp/postprocess.h>		// PostProcess 后处理，提供多种标志 (aiProcess_xxx)，用于改善模型的导入质量与性能
#include<assimp/scene.h>			// Scene 核心组件库，用于存储与管理导入的 3D 模型的所有数据

#pragma comment(lib,"assimp-vc143-mtd.lib")		// 链接 Assimp DLL

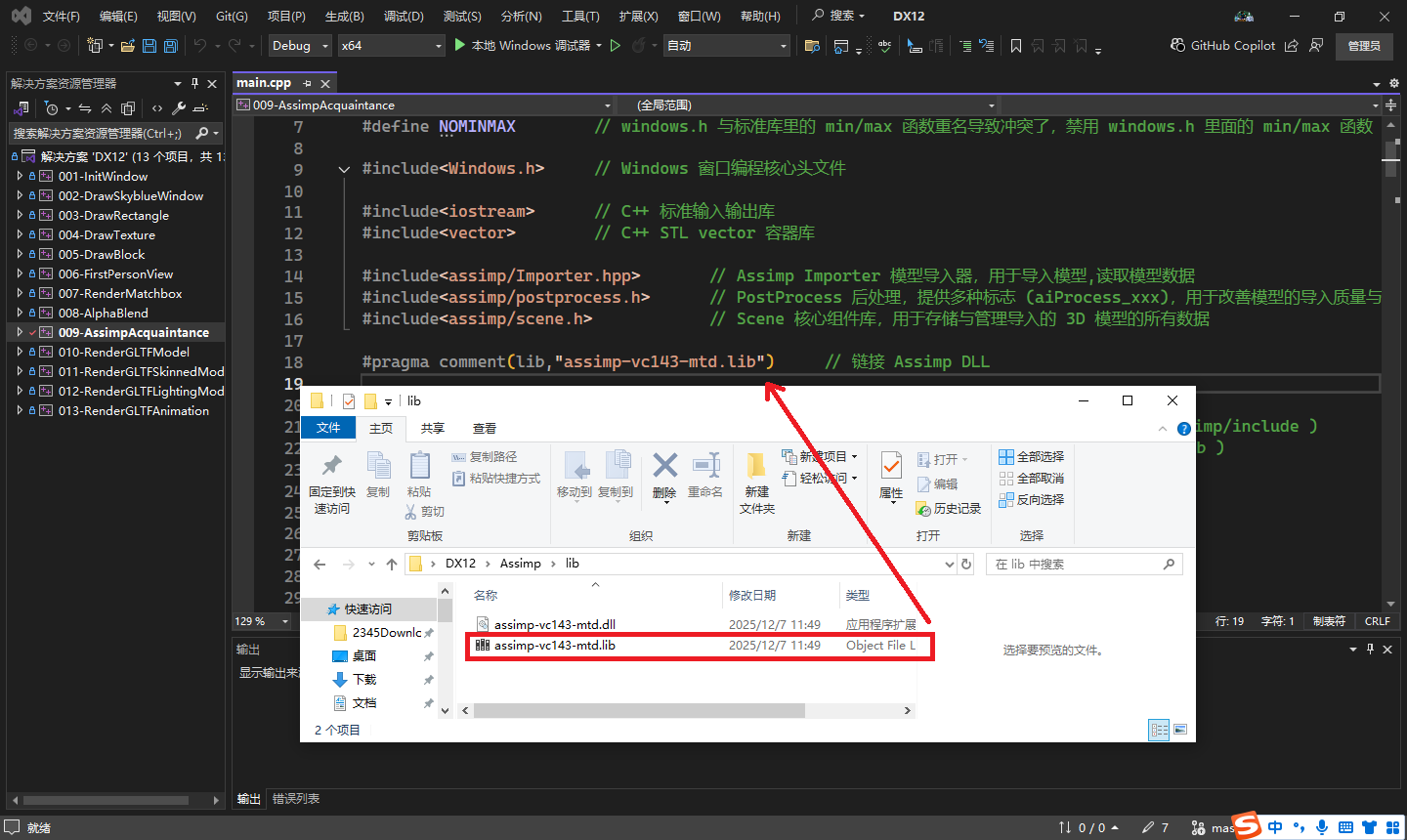

其中这个链接库的名字要和 Assimp\lib 里的相同:

在这里插入图片描述

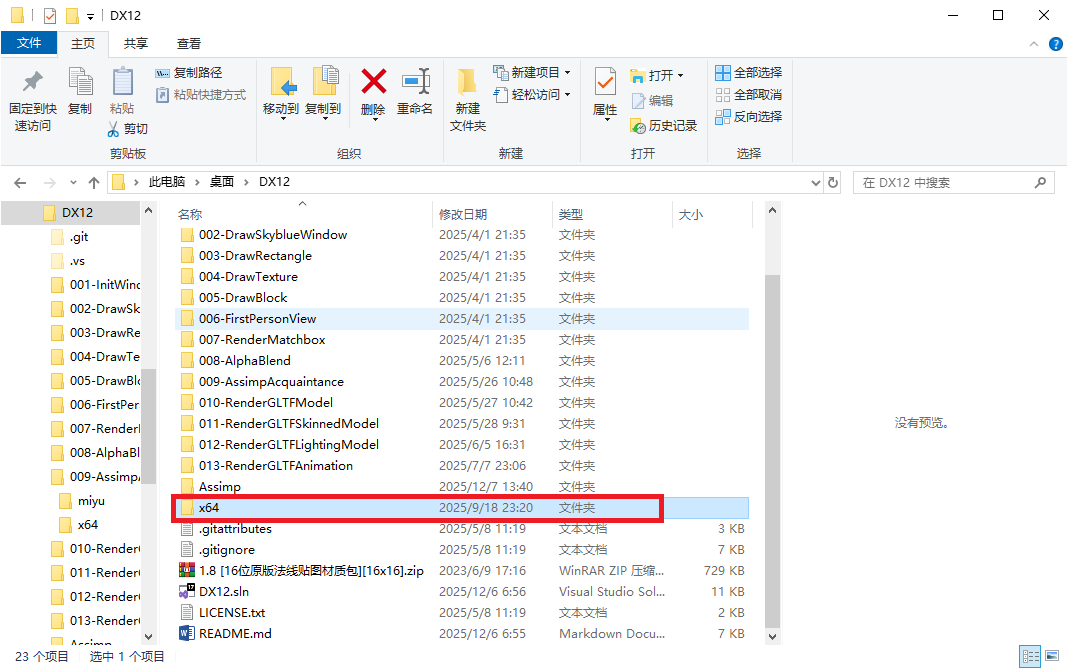

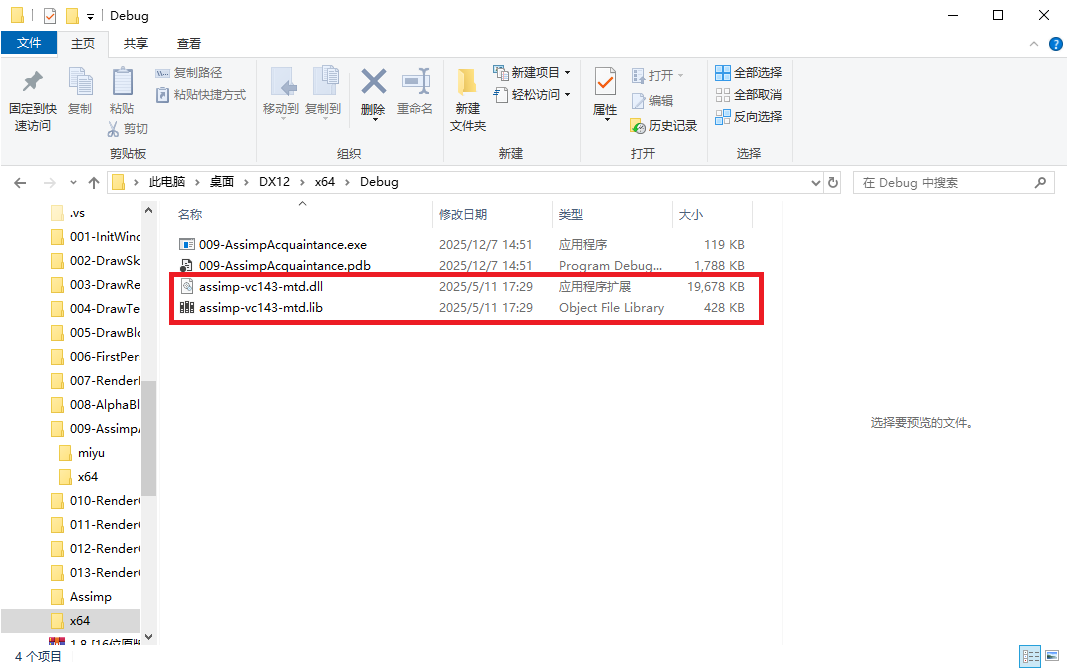

注意这里！将 Assimp/lib 里面的 lib 和 dll 复制到 exe 所在的目录下 (x64/Debug 文件夹)，生成的 exe 需要依赖这两个链接库:

在这里插入图片描述

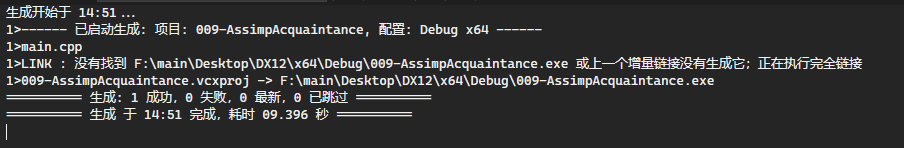

编译并运行一下，如果没有错误就成功了:

在这里插入图片描述

正文：Assimp 教程

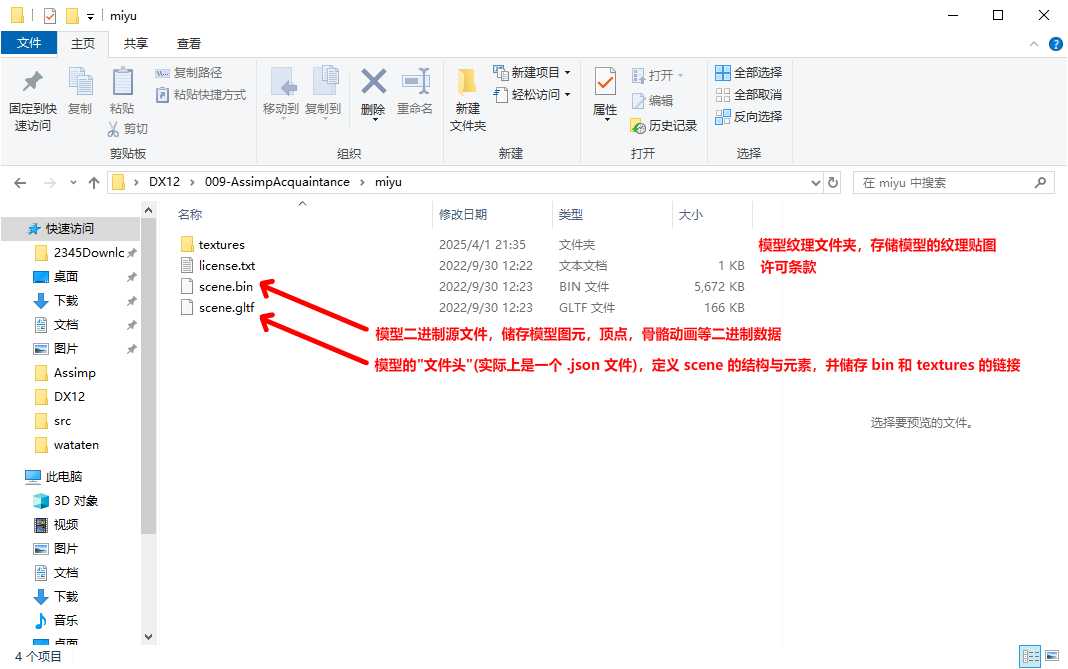

1.gltf 的文件结构

在这里插入图片描述

‌‌GLTF 是一种专为 3D 内容传输设计的开放标准格式‌，支持‌ Blender、‌Adobe Substance 等专业工具打开和使用。该格式通过‌ JSON描述+‌二进制数据结构实现了三维场景的高效压缩与跨平台交互应用。

在这里插入图片描述

GLTF2.0 已作为 ISO/IEC 12113:2022 国际标准发布，Sketchfab 等一众网站也在力推 gltf 的推广和流行，任何可下载模型，都能下到 .gltf 格式的模型

在这里插入图片描述

2. Assimp 导入 gltf 模型

在这里插入图片描述

在 Assimp 中，导入模型数据的设备叫 Assimp::Importer:

Assimp::Importer* m_ModelImporter = new Assimp::Importer;		// 模型导入器

引用模型数据的叫 ModelScene (const aiScene*) 模型场景，Assimp 把一个 3D 模型叫 Scene 场景:

const aiScene* m_ModelScene = nullptr;							// 模型/场景对象

我们可以用 Importer::ReadFile 来打开并解析模型文件，并且导入到 ModelScene 中:

std::string ModelFileName = "miyu/scene.gltf";					// 模型文件名
Assimp::Importer* m_ModelImporter = new Assimp::Importer;		// 模型导入器
const aiScene* m_ModelScene = nullptr;							// 模型/场景对象

// 导入模型使用的标志
// aiProcess_ConvertToLeftHanded: Assimp 导入的模型是以 OpenGL 的右手坐标系为基础的，将模型转换成 DirectX 的左手坐标系
// aiProcess_Triangulate：模型设计师可能使用多边形对模型进行建模的，对于用多边形建模的模型，将它们都转换成基于三角形建模
// aiProcess_FixInfacingNormals：建模软件都是双面显示的，所以设计师不会在意顶点绕序方向，部分面会被剔除无法正常显示，需要翻转过来
// aiProcess_LimitBoneWeights: 限制顶点的骨骼权重最多为 4 个，其余权重无需处理
// aiProcess_GenBoundBoxes: 对每个网格，都生成一个 AABB 体积盒
// aiProcess_JoinIdenticalVertices: 将位置相同的顶点合并为一个顶点，从而减少模型的顶点数量，优化内存使用和提升渲染效率。
UINT ModelImportFlag = aiProcess_ConvertToLeftHanded | aiProcess_Triangulate | aiProcess_FixInfacingNormals |
	aiProcess_LimitBoneWeights | aiProcess_GenBoundingBoxes | aiProcess_JoinIdenticalVertices;

// 读取模型数据，数据会存储在 aiScene 对象
// 使用 ReadFile 函数直接传递文件路径打开文件，路径可以有中文文字这些 utf-8 字符 (Assimp 最近修复了这个 bug)
m_ModelScene = m_ModelImporter->ReadFile(ModelFileName, ModelImportFlag);

ModelImportFlag 模型导入标志解析：
aiProcess_ConvertToLeftHanded： 这是一个由多个标志组合成的复合标志：Assimp 导入的模型是以 OpenGL, Vulkan 的右手坐标系为基础的，将模型转换成 DirectX 的左手坐标系 (纹理坐标系也会转换)

aiProcess_Triangulate： 模型设计师可能使用多边形对模型进行建模的，对于用多边形建模的模型，将它们都转换成基于三角形建模

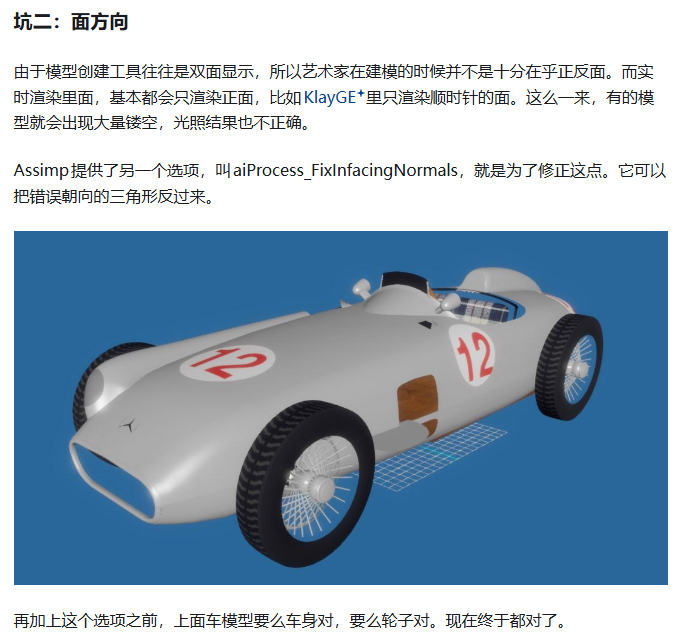

aiProcess_FixInfacingNormals： 建模软件都是双面显示的，所以设计师不会在意顶点绕序方向，部分面会被剔除无法正常显示，需要翻转过来

图源: https://zhuanlan.zhihu.com/p/20623801

aiProcess_LimitBoneWeights： 限制顶点的骨骼权重最多为 4 个，其余权重无需处理

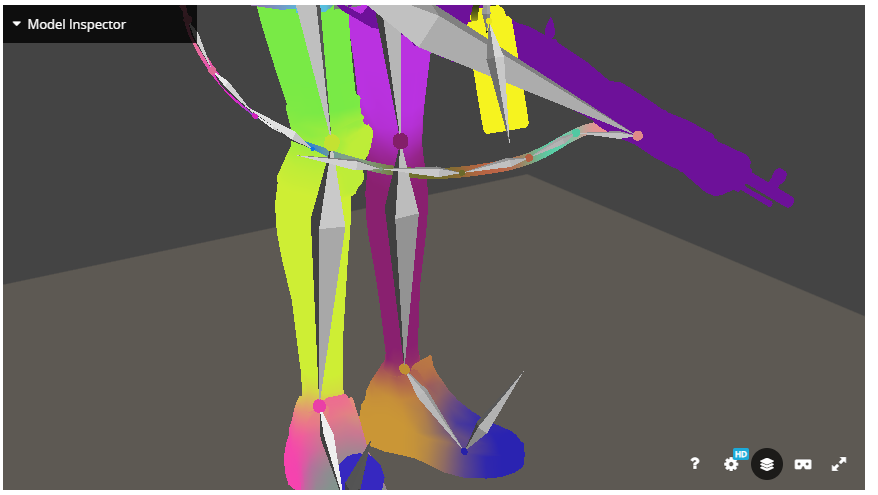

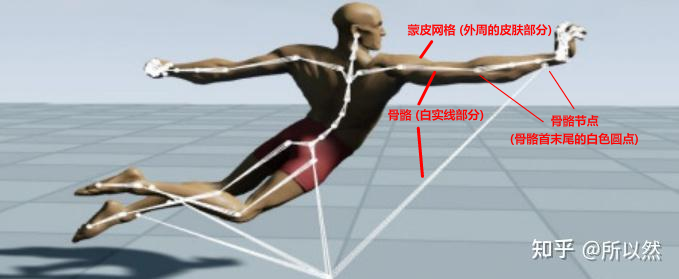

图上白色的菱形体部分叫 Bone 骨骼，连接骨骼的圆形节点叫 BoneNode 骨骼节点，包裹骨骼及其节点的五颜六色的部分叫 Mesh 网格，在绑定骨骼的模型中，网格可以受多个骨骼影响，一般设定成最多 4 个就行，下文以及第 11,13 章也会涉及到

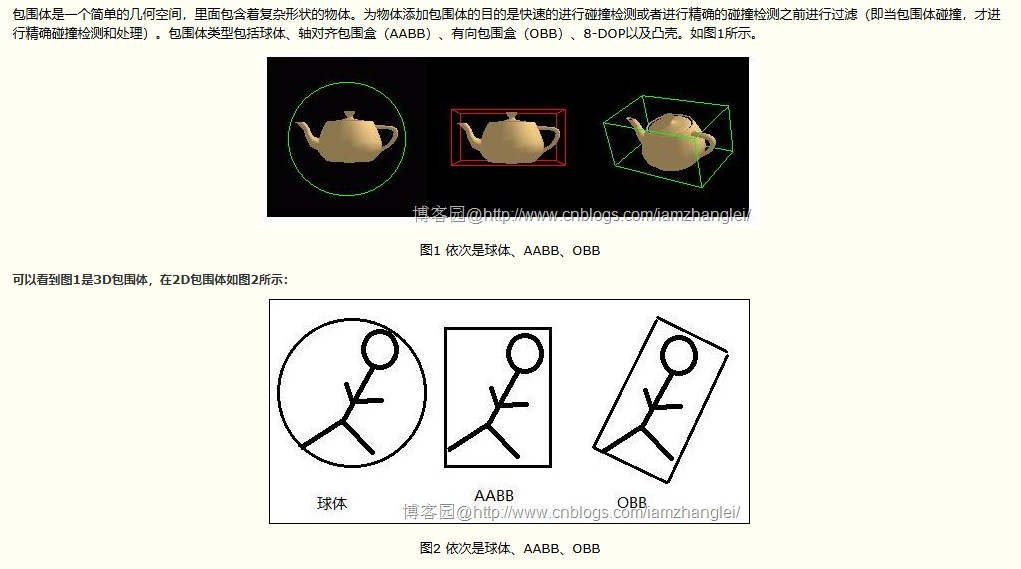

aiProcess_GenBoundBoxes： 对每个网格，都生成一个 AABB 体积盒

图源: https://www.cnblogs.com/lyggqm/p/5386174.html

aiProcess_JoinIdenticalVertices： 将位置相同的顶点合并为一个顶点，从而减少模型的顶点数量，优化内存使用和提升渲染效率。

合并相同顶点的同时，也会生成顶点索引，这样画三角形可以用 DrawIndexedInstanced重用顶点

注意！如果要重用 Importer 和 ModelScene 加载多个模型，不要 delete Importer! 因为真实的模型数据是存储在 Importer 上的，ModelScene 仅仅只是存储了 Importer 的引用

3.通过 ModelScene 读入模型数据

3D 游戏动画技术发展史

精灵动画系统

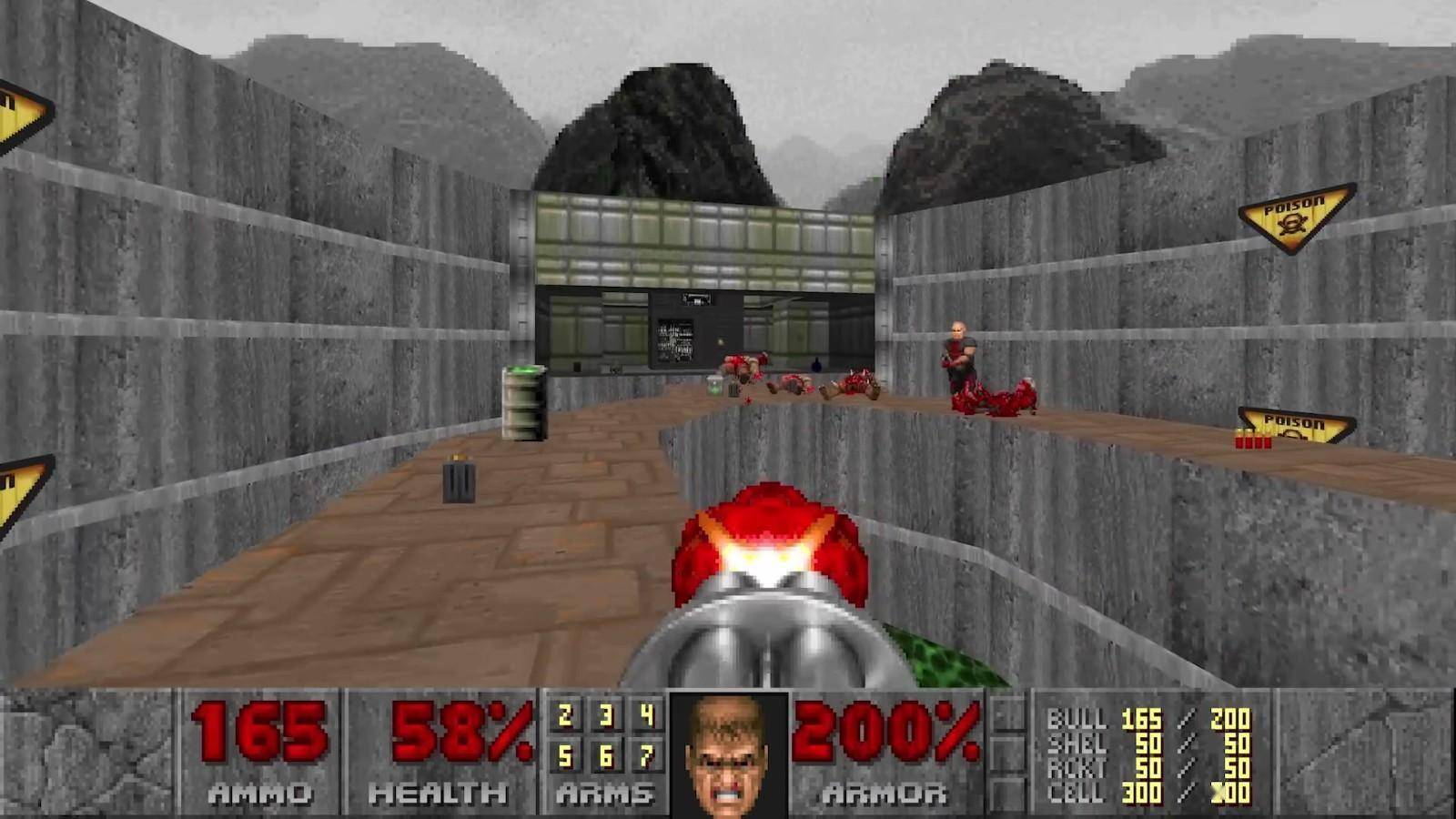

最早掀起 3D 游戏发展狂潮的是 1993 年 10 月 id Software 发行的《DOOM》(毁灭战士):

在这里插入图片描述

《DOOM》

此时严格意义上来说不是 3D 游戏，而是披着 3D 皮的 2.5D 游戏，方法是利用 2D 的 sprite(精灵) 来摸拟出 3D 环境。

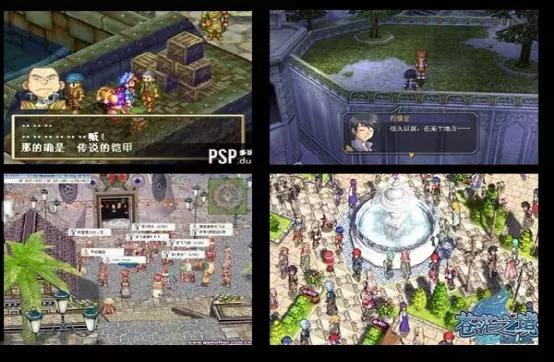

早期的计算机由于硬件限制，无法做到真正的 3D，因此免去纯 3D 图像处理所涉及的大量计算工作，从而使模拟出来的立体图像得以更快显现。利用这种绘图方式所产生的立体效果远超过 2D。

在这里插入图片描述

刚性层阶式动画系统

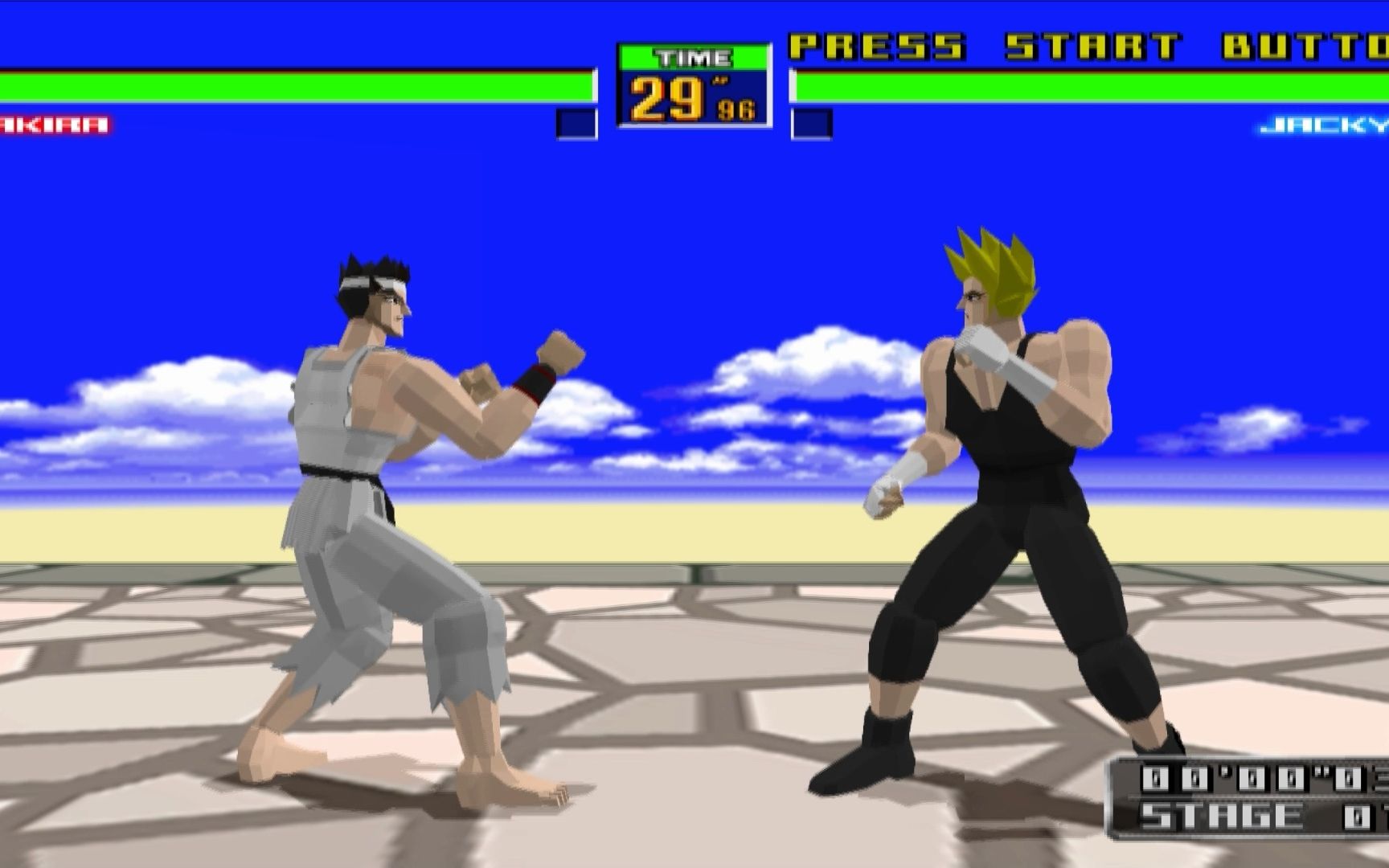

1993 年 11 月，首个最早有完整人物建模可互动的 3D 游戏《VR战士》横空出世，这是公认的第一款 3D 格斗游戏，不仅使用了 3D 角色模型，还引入了足以改变业界的刚性层阶式动画系统。

在这里插入图片描述

《VR战士》

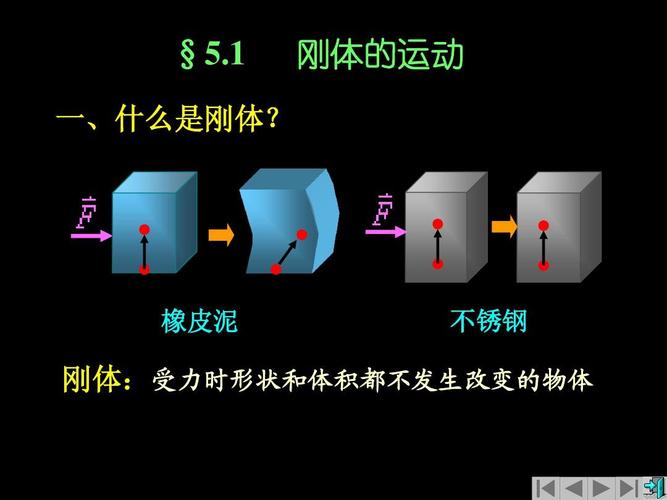

先科普一下刚体 (Rigid Body)的概念：刚体是指在运动中和受力作用后，形状和大小不变，而且内部各点的相对位置不变的物体。

在这里插入图片描述

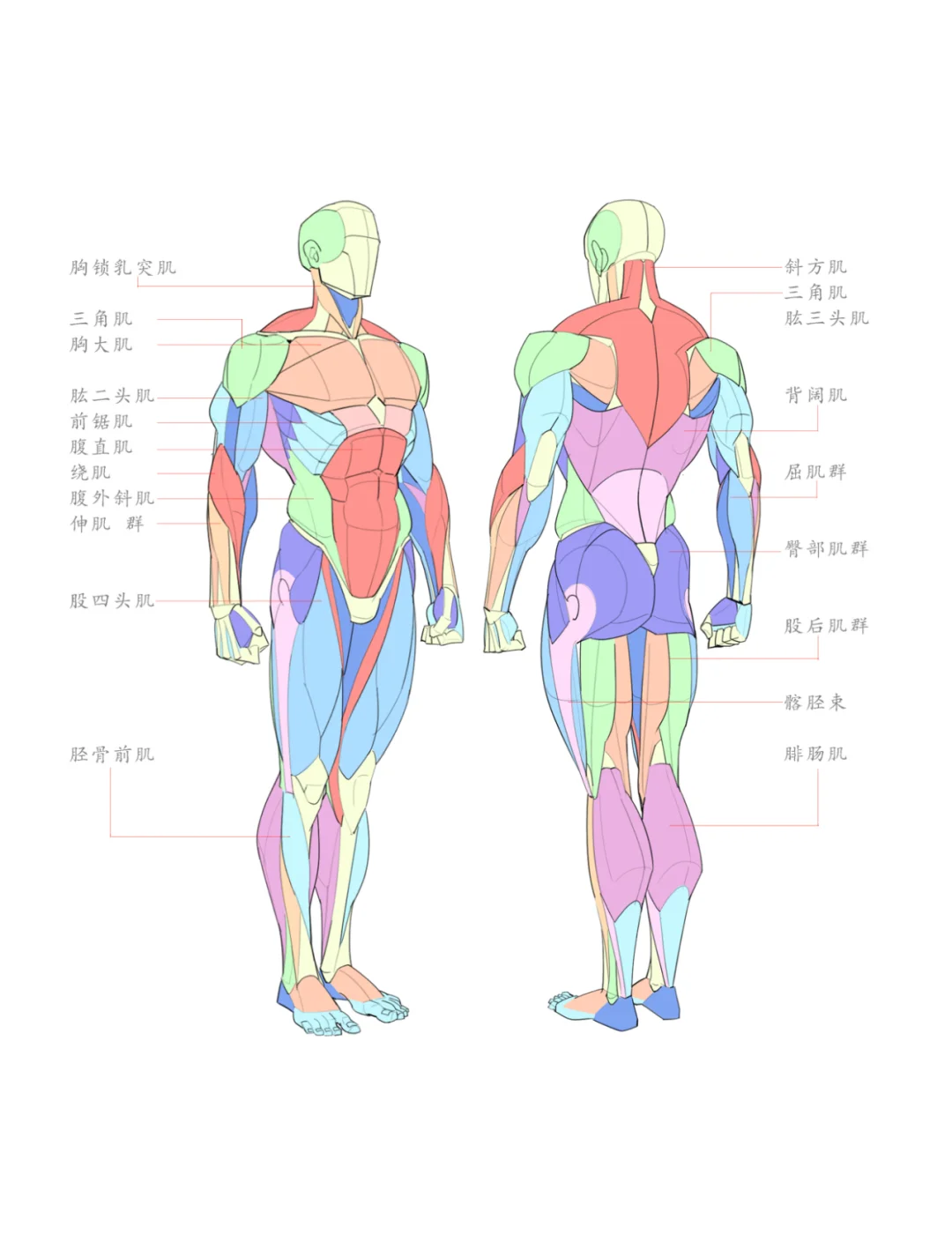

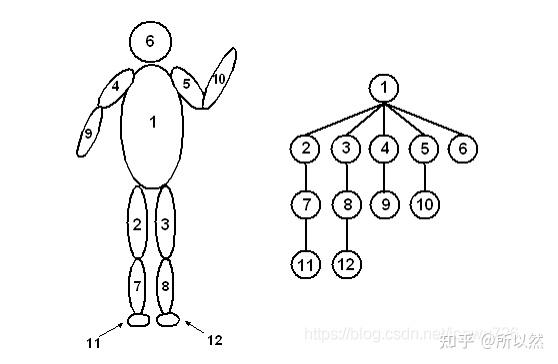

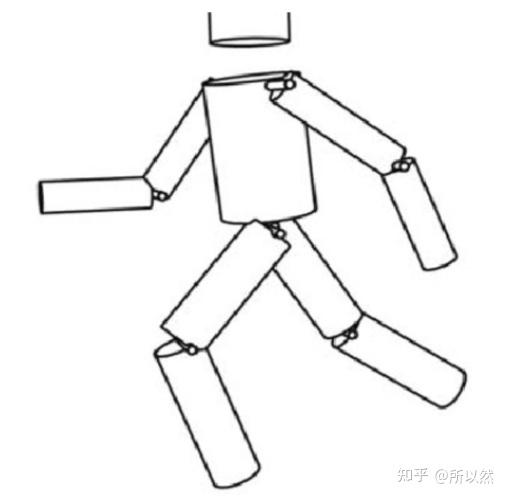

人物角色模型可以根据身体部位，划分成不同的部分，例如下图：

在这里插入图片描述

这些部位应该如何组织呢？人形角色通常会拆分成骨盘 (pelvis)、躯干 (torso)、上臂 (upper arm)、下臂 (lower arm)、大腿 (upper leg)、小腿 (lower leg)、手部 (hand)、脚部 (feet) 及头部 (head) 等等这些部分，这些刚性部分以层阶形式连接。

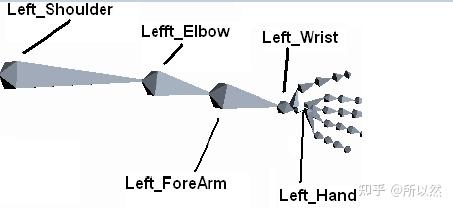

(所谓的层阶形式，就是身体部分是一层一层连接的，上层部位驱动下层部位。比如说将手臂按照关节划分为上臂（upper arm）,下臂（lower arm）和手（hand），而当手动的时候，上臂或者下臂未必会动，但上臂动的时候下臂和手一定会动，根据这划分为上臂>下臂>手这样的层阶)

在这里插入图片描述

刚性层阶式，就是角色由一堆刚性部分建模 (人物关节组织不能发生形变和缩放)，这些刚性部分以层阶式组织并彼此约束 (像关节一样一层一层连接，上层带动下层运动)

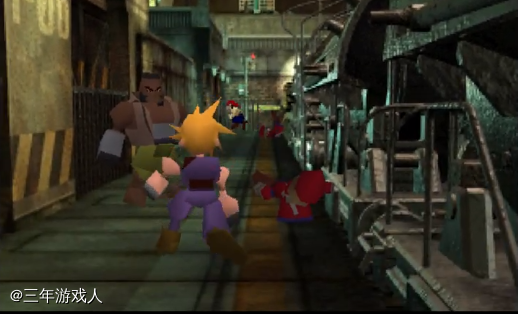

刚性动画有一个严重的缺点，部位与部位之间会产生明显的裂缝，对于有皮肤的角色会在关节处产生明显裂缝 (尤其是做大幅度动作时)，典型的例子就是《最终幻想7》中的人物行动：

在这里插入图片描述

每顶点动画

每顶点动画，就是对人物模型所有顶点做 k 个动画帧，每帧存储这些顶点的位置和法线信息。
每顶点动画可以获得非常精细的动画效果，网格的三角形可以产生更自然的形变，但是工作量非常巨大，产生的数据量也非常巨大，在实时游戏中极少使用。

在这里插入图片描述

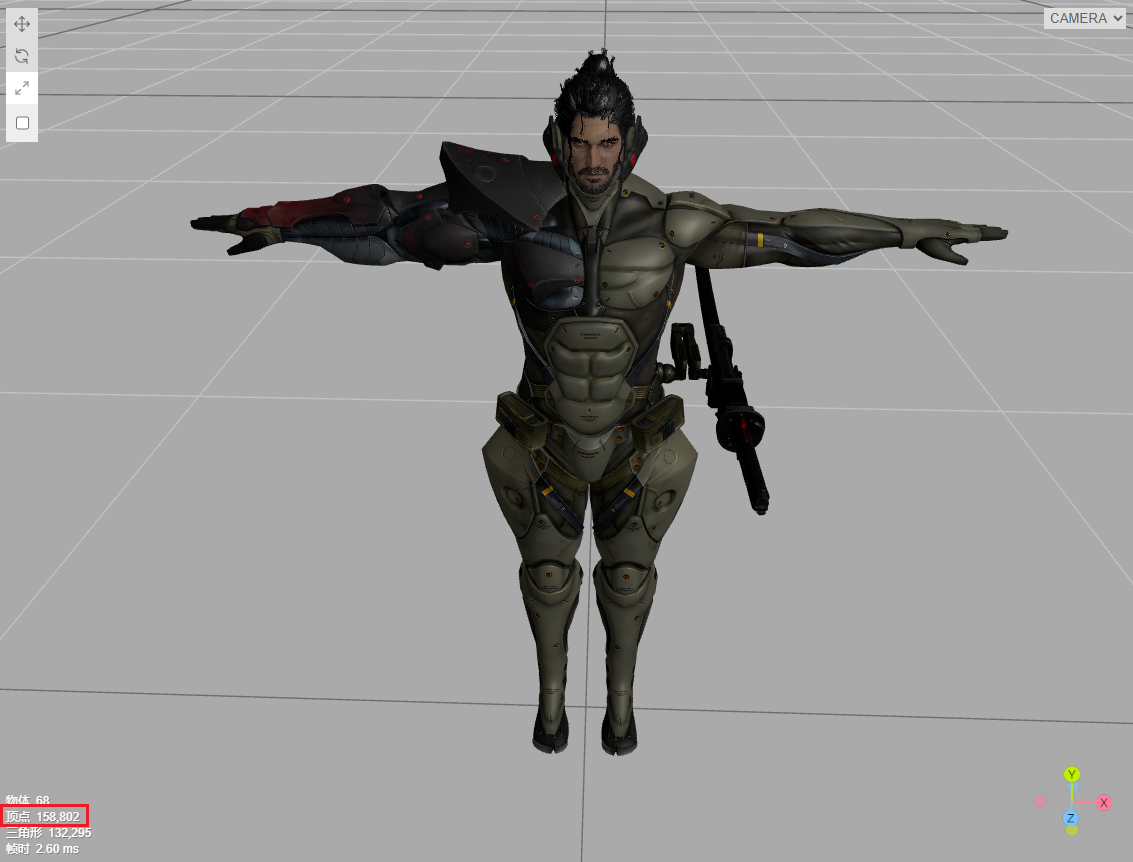

《合金装备崛起：复仇》中的"激流山姆"，左下角可以看到巨大的顶点数量，难以想象如果做每顶点动画，会消耗多少昂贵的空间

蒙皮骨骼动画

为了可以得到较生动的动画效果，允许网格的三角形产生形变。同时兼顾较高的性能、较低的存储空间，蒙皮骨骼动画便出现了。蒙皮骨骼，就是蒙盖有皮肤的骨骼模型。现在市场上几乎所有的游戏都采用蒙皮动画作为动画解决方案。典型的例子就是 1996 年的《生化危机》：

在这里插入图片描述

原图出处：https://www.gcores.com/articles/174901

蒙皮骨骼动画有三要素：

骨骼 (skeleton)：使用类似于刚性层阶式动画中的刚性部件 (刚性层阶式动画是一整块皮肤部分，而蒙皮动画换成了内部的骨骼) 来控制角色的运动，骨骼并不渲染，而是作为预处理数据，输入给蒙皮计算函数：

皮肤 (skin)：皮肤本质上是一堆三角形组成的网格 (网格的定义下面会讲)，所以皮肤也叫蒙皮网格 (skinned mesh)，圆滑三角形网格保证了角色模型的整体性，会绑定到骨骼上，其顶点会追踪骨骼节点 (bone node) 的移动。

蒙皮：各顶点按权重绑定至多个骨骼节点，受绑定的骨骼约束而自然拉伸，能产生逐顶点动画中的形变效果，因此不会出现刚性层阶式动画的“裂缝”问题。(第 13 章会详细解释骨骼权重混合)

在这里插入图片描述

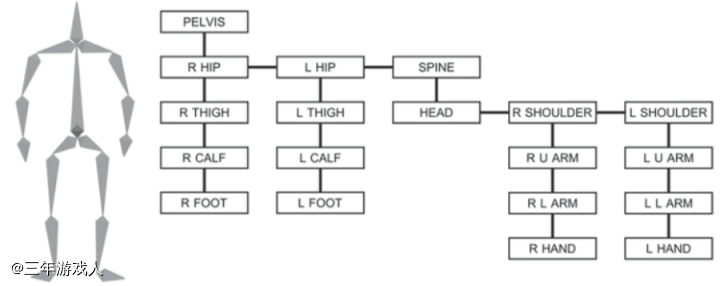

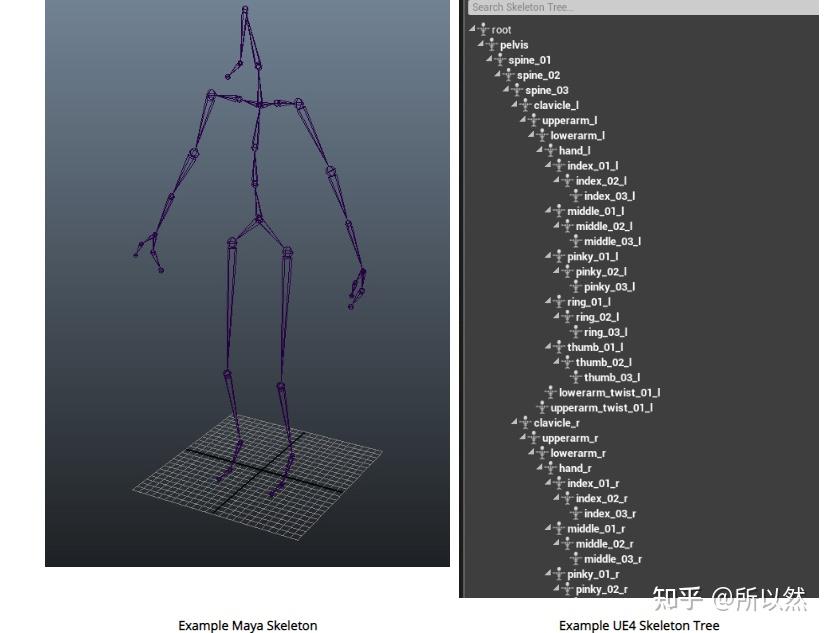

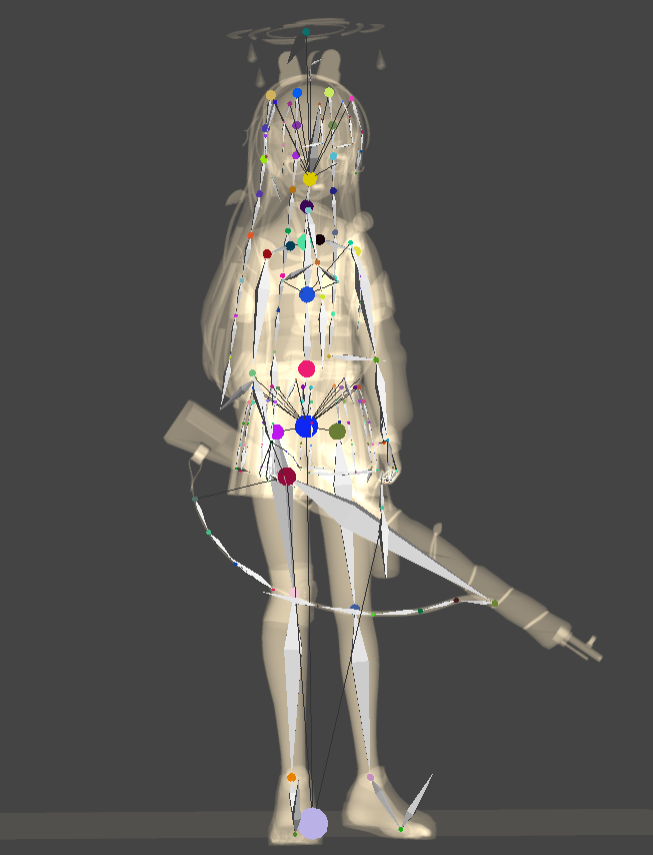

蒙皮骨骼在模型中通常和刚性层阶式动画一样是树状结构

(1) 骨骼树

在这里插入图片描述

那么我们如何在 Assimp 中访问模型的骨骼呢？首先，我们要找到骨骼的根节点 (RootNode)，它是我们访问其他骨骼节点的入口：

m_ModelScene->mRootNode;

在这里插入图片描述

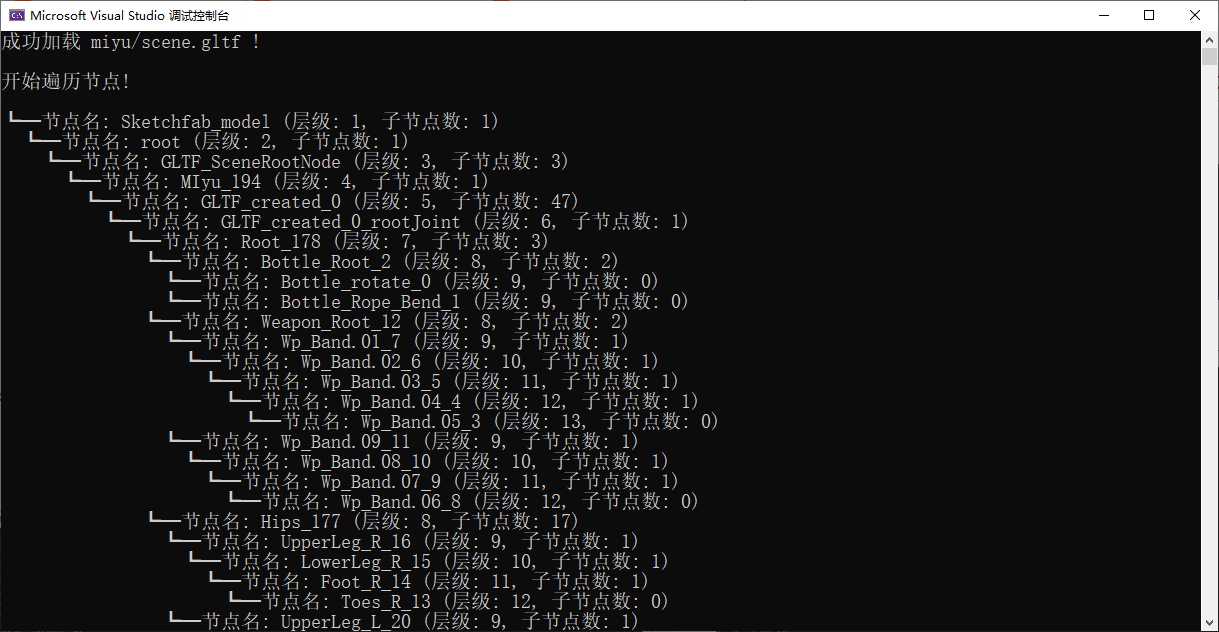

骨骼的组织形式是骨骼树，这意味着我们需要递归函数来一层一层地访问所有节点：

// 递归展开计算模型骨骼节点，打印每个骨骼节点的名称，大部分情况下节点都是骨骼，节点名和骨骼名相同
// 骨骼在模型中的呈现形式是骨骼树，在骨骼动画中，父节点会影响子节点，子节点拿到的偏移矩阵是相对于所属父节点的，所以要递归展开计算
// Assimp 中，节点的变换矩阵会影响节点下的全部属性，包括网格、骨骼、子节点，骨骼名是唯一的
void ModelNodeTraversal(const aiNode* node, std::string NodeBaseChar, UINT tier)
{
	std::cout << NodeBaseChar
		<< "┗━━ 节点名: " << node->mName.C_Str()		// 节点名
		<< " (层级: " << tier						// 层级
		<< ", 子节点数: " << node->mNumChildren		// 子节点数
		<< ")" << std::endl;

	// 当前节点打印完成，下一行打印子节点时，在前面添加空格，便于区分
	NodeBaseChar += "  ";

	// 遍历子节点，打印子节点的名称
	for (UINT i = 0; i < node->mNumChildren; i++)
	{
		ModelNodeTraversal(node->mChildren[i], NodeBaseChar, tier + 1);
	}
}

// 基础偏移字符串，用于打印时区分父子节点
std::string NodeBaseChar = "";

// 从根节点开始递归打印
ModelNodeTraversal(m_ModelScene->mRootNode, NodeBaseChar, 1);

(2) 材质与纹理

在这里插入图片描述

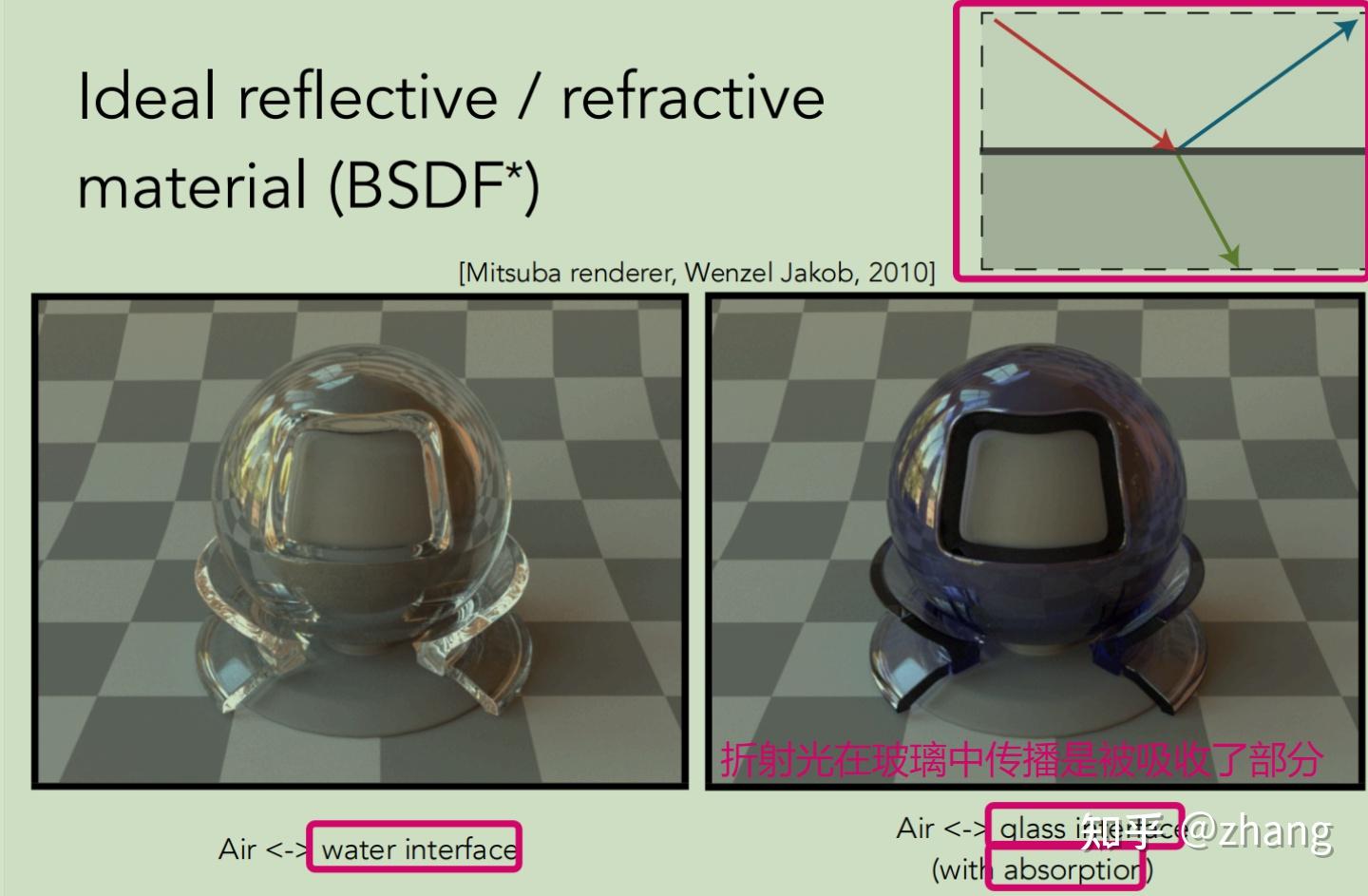

不同的材质展现了不同光线下物体外观呈现的不同效果

材质 (Material) 在计算机图形学中是非常重要的概念，它决定了物体表面的视觉特性和光照反应。不同的材质在不同的光线作用下，表现出不同的外观。外观是材质 + 光线共同作用结果。

那和纹理 (Texture) 有什么区别呢？简单来说，材质是物体表面光学属性集合，决定了光如何与表面交互；纹理是图像或数据贴图，用于为材质提供具体的细节图案或参数分布。一副材质对应多张不同类型的纹理贴图，纹理贴图服务于材质。

第 9-14 章，我们只会涉及这三种类型的纹理贴图：

(1) 漫反射贴图 (Diffuse Map)，最常见的贴图，漫反射是指光线照射到物体表面后，向各个方向散射的现象。漫反射颜色是物体在均匀光照下的基本颜色，基本上可以看作物体的原图：

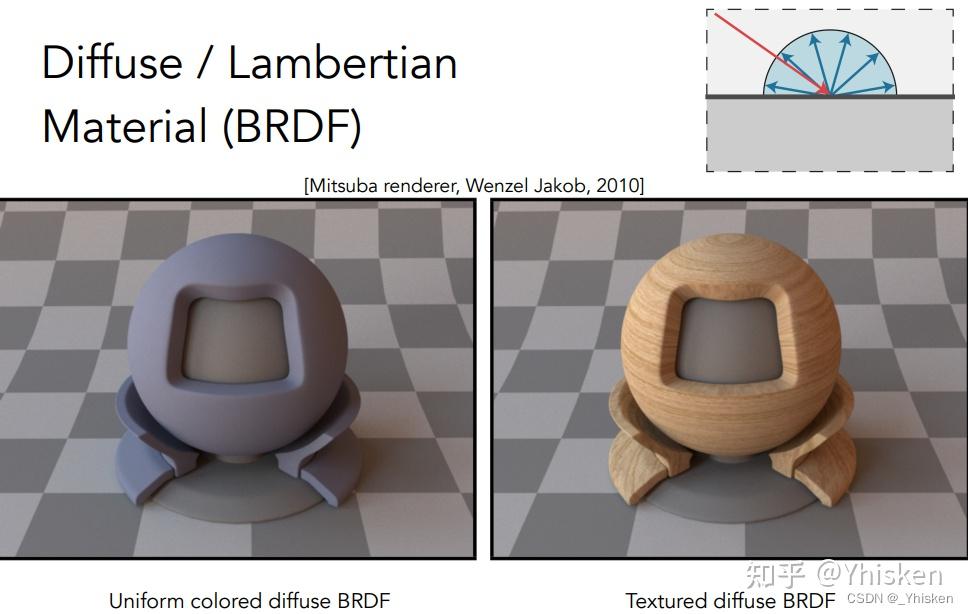

在这里插入图片描述

(2) 自发光贴图 (Emissive Map)，控制表面发射光的颜色和亮度。当场景中使用了自发光材质时，它看起来像一个可见光。物体将呈现发光效果。(如本模型头上的生命光环用了自发光贴图)

在这里插入图片描述

(3) 法线贴图 (Normal Map)，控制表面法线的方向，通过 RGB 颜色通道存储三维法线向量数据，能够高精度模拟低多边形模型表面凹凸细节：

在这里插入图片描述

从左到右：原贴图模型，加了光照的模型，加了光照+法线贴图的模型

在这里插入图片描述

左：原贴图；右：法线贴图

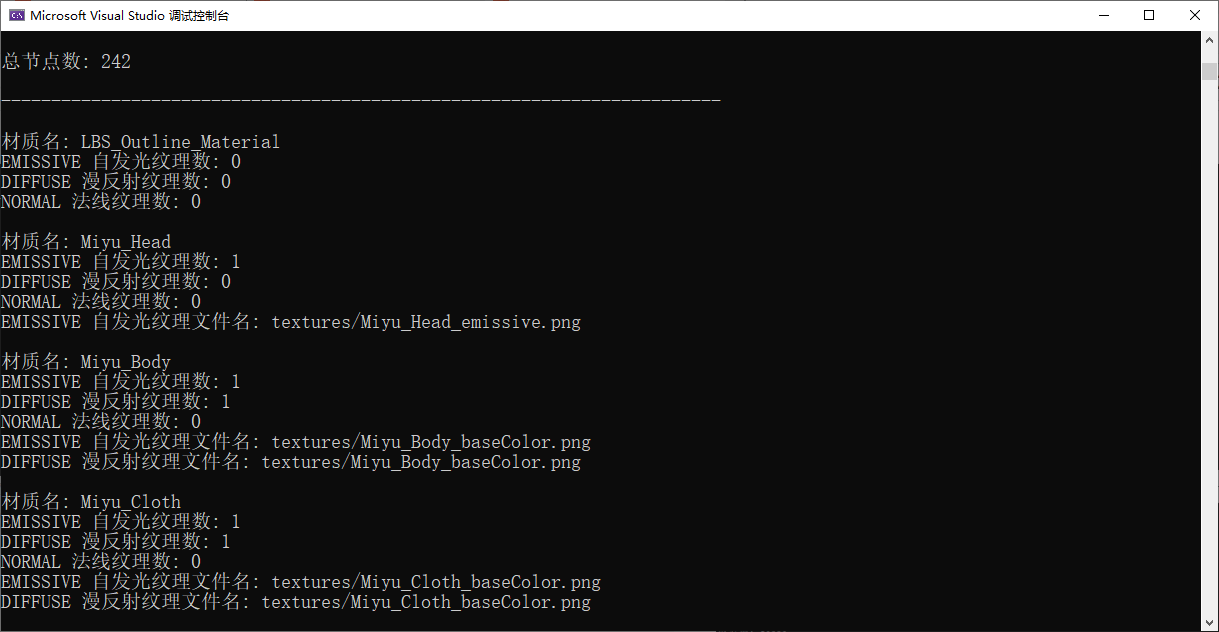

在 Assimp 中，一副网格对应一副材质，如何获取该材质下拥有的所有类型贴图？我们可以用 aiMaterial::GetTexture 函数来逐一判断类型，并获取需要的纹理贴图名：

// 在 3D 建模的世界里，材质 (Material) 就像是给模型穿上的一件“外衣”
// 它不仅决定了模型的颜色和光泽，还能展现出材料的透明度、反射特性以及那些细微的表面纹理

// 材质组
std::vector<std::string> MaterialGroup;

// 遍历模型中的所有材质
for (UINT i = 0; i < m_ModelScene->mNumMaterials; i++)
{
	// Assimp 解析出来的模型材质
	aiMaterial* material = m_ModelScene->mMaterials[i];

	// 添加材质名到 MaterialGroup 中
	std::cout << "材质名: " << material->GetName().C_Str() << std::endl;
	MaterialGroup.push_back(material->GetName().C_Str());


	// 纹理是材质的子集，一个材质可能有很多组不同类型的纹理
	// 获取材质中的纹理数，目前我们只会用到 EMISSIVE, DIFFUSE, NORMAL 这三种纹理，后面我们会逐一介绍这些纹理的功能与区别
	// 在 Assimp 中，有一些类型 (例如 DIFFUSE 和 BASE_COLOR) 其实指的是同一个纹理，不过会有一些功能上的区别
	std::cout
		<< "EMISSIVE 自发光纹理数: " << material->GetTextureCount(aiTextureType_EMISSIVE) << "\n"
		<< "DIFFUSE 漫反射纹理数: " << material->GetTextureCount(aiTextureType_DIFFUSE) << "\n"
		<< "NORMAL 法线纹理数: " << material->GetTextureCount(aiTextureType_NORMALS) << "\n";

	// 材质对应的纹理文件名
	aiString materialPath;

	// 获取材质对应的纹理，有时候一个材质甚至会有多个名字相同，但是类型不同的纹理贴图
	// Assimp 为了区分这些纹理，特意设置了一个叫 Channel 通道的东西，如果名字相同，不同类型的纹理贴图会占据不同通道
	// GetTexture 的第二个参数就是通道索引，大部分材质同类型下最多只有一个纹理，所以第二个参数直接指定 0 就行
	// 注意 GetTexture 的返回值表示状态，aiReturn_SUCCESS 才算获取成功
	if (material->GetTexture(aiTextureType_EMISSIVE, 0, &materialPath) == aiReturn_SUCCESS)
	{
		std::cout << "EMISSIVE 自发光纹理文件名: " << materialPath.C_Str() << "\n";
	}
	if (material->GetTexture(aiTextureType_DIFFUSE, 0, &materialPath) == aiReturn_SUCCESS)
	{
		std::cout << "DIFFUSE 漫反射纹理文件名: " << materialPath.C_Str() << "\n";
	}
	if (material->GetTexture(aiTextureType_NORMALS, 0, &materialPath) == aiReturn_SUCCESS)
	{
		std::cout << "NORMAL 法线纹理文件名: " << materialPath.C_Str() << "\n";
	}

	std::cout << std::endl;

}

注意！ModelScene 的 mTexture 指的是模型文件 (例如.glb) 内嵌的纹理贴图 (如果有的话，没有就是 nullptr)，和 mMaterial 意思不同！

(3) 网格

在这里插入图片描述

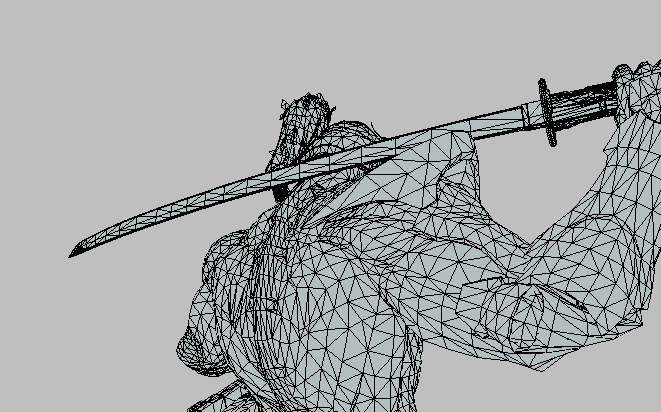

上图中牛头模型被不同数量的三角形如网状般覆盖着，顶点组成的图元围成的一整块网状结构就叫网格 (Mesh)，三角形数量越多，网格密集程度越大，模型越精细。

Assimp 以 Mesh 网格为单位拆分模型的不同部位，这些网格一般都有：
网格名 (mName)
顶点数量 (mVertices)
索引数量 (mFaces，在 Assimp 中叫 mFaces 是因为网格图元可以是多边形，一个图元索引不止 3 个)
材质索引 (mMaterialIndex)
关联的骨骼 (mBones)
AABB 包围盒 (mAABB)
其他等等

// Mesh 网格相当于模型的皮肤，它存储了模型要渲染的顶点信息。在骨骼模型中，Mesh 需要依赖骨骼节点才能正确渲染
// 遍历模型的所有 Mesh 网格

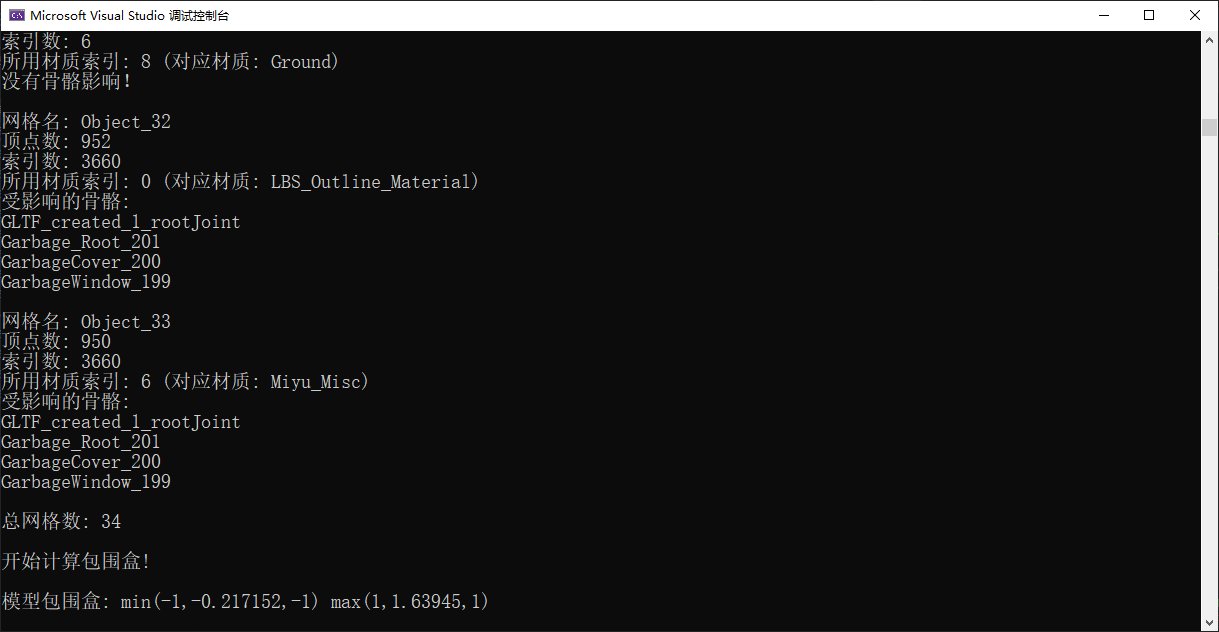

for (UINT i = 0; i < m_ModelScene->mNumMeshes; i++)
{
	// 当前网格
	const aiMesh* mesh = m_ModelScene->mMeshes[i];

	std::cout
		<< "网格名: " << mesh->mName.C_Str() << "\n"
		<< "顶点数: " << mesh->mNumVertices << "\n"
		<< "索引数: " << mesh->mNumFaces * 3 << "\n"
		<< "所用材质索引: " << mesh->mMaterialIndex
		<< " (对应材质: " << MaterialGroup[mesh->mMaterialIndex] << ") \n";

	// 如果 Mesh 有被骨骼影响到，就输出相关骨骼。对骨骼模型而言非常重要
	// 一个网格可以被多个骨骼影响到，这是因为网格依赖骨骼，附着在骨骼上，通常是整块整块附着
	// 关节是骨骼之间的连接点，这些网格很多都会覆盖关节 (或占据关节部分位置)，网格上的顶点受不同骨骼的影响程度各不相同
	if (mesh->HasBones())
	{
		std::cout << "受影响的骨骼: \n";

		// 遍历骨骼
		for (UINT i = 0; i < mesh->mNumBones; i++)
		{
			std::cout << mesh->mBones[i]->mName.C_Str() << std::endl;
		}
	}
	else	// 没有绑定骨骼，网格上的顶点坐标就表示相对于整个模型的绝对位置，即使是骨骼模型，也会有网格没被骨骼影响到
	{
		std::cout << "没有骨骼影响！\n";
	}

	std::cout << "\n";
}

(4) AABB 包围盒

在这里插入图片描述

MC 里的碰撞箱其实是 AABB 包围盒

在这里插入图片描述

AABB 包围盒，全称为 axis-aligned bounding box 轴对齐包围盒，它是一个长方体，且它的边是和轴线（比如 xyz 轴）对齐的。AABB 包围盒对碰撞检测和体积计算便捷高效，我们可以通过局部 Mesh 的 AABB 包围盒，更新整个模型的 AABB 包围盒，方便我们后续设置相机：


struct AABB		// AABB 包围盒，下一章有大用
{
	float minBoundsX;	// 最小坐标点 X 值
	float minBoundsY;	// 最小坐标点 Y 值
	float minBoundsZ;	// 最小坐标点 Z 值

	float maxBoundsX;	// 最大坐标点 X 值
	float maxBoundsY;	// 最大坐标点 Y 值
	float maxBoundsZ;	// 最大坐标点 Z 值
};

AABB ModelBoundingBox;		// 模型 AABB 包围盒，用于调整摄像机视野，防止模型在摄像机视野外飞出去

// 设置初始值
ModelBoundingBox =
{
	m_ModelScene->mMeshes[0]->mAABB.mMin.x,
	m_ModelScene->mMeshes[0]->mAABB.mMin.y,
	m_ModelScene->mMeshes[0]->mAABB.mMin.z,

	m_ModelScene->mMeshes[0]->mAABB.mMax.x,
	m_ModelScene->mMeshes[0]->mAABB.mMax.y,
	m_ModelScene->mMeshes[0]->mAABB.mMax.z
};

// 逐网格遍历，计算整个模型的 AABB 包围盒，请注意导入模型时要指定 aiProcess_GenBoundingBoxes，否则 mAABB 成员会没有数据
for (UINT i = 1; i < m_ModelScene->mNumMeshes; i++)
{
	// 当前网格
	const aiMesh* mesh = m_ModelScene->mMeshes[i];

	// 更新总包围盒
	ModelBoundingBox.minBoundsX = std::min(mesh->mAABB.mMin.x, ModelBoundingBox.minBoundsX);
	ModelBoundingBox.minBoundsY = std::min(mesh->mAABB.mMin.y, ModelBoundingBox.minBoundsY);
	ModelBoundingBox.minBoundsZ = std::min(mesh->mAABB.mMin.z, ModelBoundingBox.minBoundsZ);

	ModelBoundingBox.maxBoundsX = std::max(mesh->mAABB.mMax.x, ModelBoundingBox.maxBoundsX);
	ModelBoundingBox.maxBoundsY = std::max(mesh->mAABB.mMax.y, ModelBoundingBox.maxBoundsY);
	ModelBoundingBox.maxBoundsZ = std::max(mesh->mAABB.mMax.z, ModelBoundingBox.maxBoundsZ);
}

std::cout << "模型包围盒: "
	<< "min(" << ModelBoundingBox.minBoundsX << ","
	<< ModelBoundingBox.minBoundsY << ","
	<< ModelBoundingBox.minBoundsZ << ") "
	<< "max(" << ModelBoundingBox.maxBoundsX << ","
	<< ModelBoundingBox.maxBoundsY << ","
	<< ModelBoundingBox.maxBoundsZ << ")" << std::endl;

第九章全代码

本章教程是一个简单的控制台程序，目的是为了让大家在下一章动手渲染做好心理准备:


// (9) AssimpAcquaintance: 初步认识并使用 Assimp 库，获取并打印《蔚蓝档案》中的 霞沢美游 gltf 模型的数据
// 鸣谢原作者大大: Onerui(momo) (https://sketchfab.com/hswangrui)
// 模型项目地址: https://sketchfab.com/3d-models/blue-archivekasumizawa-miyu-108d81dfd5a44dab92e4dccf0cc51a02


#define NOMINMAX		// windows.h 与标准库里的 min/max 函数重名导致冲突了，禁用 windows.h 里面的 min/max 函数

#include<Windows.h>		// Windows 窗口编程核心头文件

#include<iostream>		// C++ 标准输入输出库
#include<vector>		// C++ STL vector 容器库

#include<assimp/Importer.hpp>		// Assimp Importer 模型导入器，用于导入模型,读取模型数据
#include<assimp/postprocess.h>		// PostProcess 后处理，提供多种标志 (aiProcess_xxx)，用于改善模型的导入质量与性能
#include<assimp/scene.h>			// Scene 核心组件库，用于存储与管理导入的 3D 模型的所有数据

#pragma comment(lib,"assimp-vc143-mtd.lib")		// 链接 Assimp DLL


// 1.项目 -> 属性 -> VC++ 目录 -> 包含目录 -> 添加 Assimp/include (或者写 $(SolutionDir)Assimp/include )
// 2.项目 -> 属性 -> VC++ 目录 -> 库目录 -> 添加 Assimp/lib (或者写 $(SolutionDir)Assimp/lib )
// 3.将 Assimp/lib 里面的 assimp-vc143-mtd.lib 与 assimp-vc143-mtd.dll 复制到
//   exe 所在的目录下 (x64/Debug 文件夹)，生成的 exe 需要依赖这两个链接库


// GLTF 是一种 3D 模型文件格式，用于引擎和应用程序高效传输和加载 3D 场景和模型
// 它的文件结构如下：
// textures			模型纹理文件夹
// license.txt		模型使用的许可证 (常用许可证是 CC-BY: 发布必须署名原作者，可商用)
// scene.bin		储存模型图元，顶点，骨骼动画等二进制数据
// scene.gltf		JSON 文件，定义 scene 的结构与元素，并储存 bin 和 textures 的链接



// ---------------------------------------------------------------------------------------------------------------



UINT TotalNodeNum = 0;		// 总节点数

// 递归展开计算模型骨骼节点，打印每个骨骼节点的名称，大部分情况下节点都是骨骼，节点名和骨骼名相同
// 骨骼在模型中的呈现形式是骨骼树，在骨骼动画中，父节点会影响子节点，子节点拿到的偏移矩阵是相对于所属父节点的，所以要递归展开计算
// Assimp 中，节点的变换矩阵会影响节点下的全部属性，包括网格、骨骼、子节点，骨骼名是唯一的
void ModelNodeTraversal(const aiNode* node, std::string NodeBaseChar, UINT tier)
{
	std::cout << NodeBaseChar
		<< "┗━━ 节点名: " << node->mName.C_Str()		// 节点名
		<< " (层级: " << tier						// 层级
		<< ", 子节点数: " << node->mNumChildren		// 子节点数
		<< ")" << std::endl;

	// 当前节点打印完成，下一行打印子节点时，在前面添加空格，便于区分
	NodeBaseChar += "  ";

	// 遍历子节点，打印子节点的名称
	for (UINT i = 0; i < node->mNumChildren; i++)
	{
		ModelNodeTraversal(node->mChildren[i], NodeBaseChar, tier + 1);
	}

	TotalNodeNum++;		// 总节点数 +1
}


int main()
{
	std::string ModelFileName = "miyu/scene.gltf";					// 模型文件名
	Assimp::Importer* m_ModelImporter = new Assimp::Importer;		// 模型导入器
	const aiScene* m_ModelScene = nullptr;							// 模型/场景对象

	// 导入模型使用的标志
	// aiProcess_ConvertToLeftHanded: Assimp 导入的模型是以 OpenGL 的右手坐标系为基础的，将模型转换成 DirectX 的左手坐标系
	// aiProcess_Triangulate：模型设计师可能使用多边形对模型进行建模的，对于用多边形建模的模型，将它们都转换成基于三角形建模
	// aiProcess_FixInfacingNormals：建模软件都是双面显示的，所以设计师不会在意顶点绕序方向，部分面会被剔除无法正常显示，需要翻转过来
	// aiProcess_LimitBoneWeights: 限制顶点的骨骼权重最多为 4 个，其余权重无需处理
	// aiProcess_GenBoundBoxes: 对每个网格，都生成一个 AABB 体积盒
	// aiProcess_JoinIdenticalVertices: 将位置相同的顶点合并为一个顶点，从而减少模型的顶点数量，优化内存使用和提升渲染效率。
	UINT ModelImportFlag = aiProcess_ConvertToLeftHanded | aiProcess_Triangulate | aiProcess_FixInfacingNormals |
		aiProcess_LimitBoneWeights | aiProcess_GenBoundingBoxes | aiProcess_JoinIdenticalVertices;

	// 读取模型数据，数据会存储在 aiScene 对象
	// 使用 ReadFile 函数直接传递文件路径打开文件，路径可以有中文文字这些 utf-8 字符 (Assimp 最近修复了这个 bug)
	m_ModelScene = m_ModelImporter->ReadFile(ModelFileName, ModelImportFlag);

	// 如果模型没有成功载入 (无法载入，载入未完成，载入后无根节点)
	if (!m_ModelScene || m_ModelScene->mFlags & AI_SCENE_FLAGS_INCOMPLETE || !m_ModelScene->mRootNode)
	{
		// Assimp 载入模型的错误信息
		std::string Assimp_error_msg = m_ModelImporter->GetErrorString();

		std::string errorMsg = "载入文件 ";
		errorMsg += ModelFileName;
		errorMsg += " 失败！错误原因：";
		errorMsg += Assimp_error_msg;
		MessageBoxA(NULL, errorMsg.c_str(), "错误", MB_ICONERROR | MB_OK);
		return 1;
	}

	std::cout << "成功加载 " << ModelFileName << " ! \n" << std::endl;



	// ---------------------------------------------------------------------------------------------------------------



	std::cout << "开始遍历节点! \n\n";

	// 基础偏移字符串，用于打印时区分父子节点
	std::string NodeBaseChar = "";

	// 从根节点开始递归打印
	ModelNodeTraversal(m_ModelScene->mRootNode, NodeBaseChar, 1);

	std::cout << "\n" << "总节点数: " << TotalNodeNum << "\n\n";

	std::cout << "------------------------------------------------------------------------\n\n";



	// ---------------------------------------------------------------------------------------------------------------



	// 在 3D 建模的世界里，材质 (Material) 就像是给模型穿上的一件“外衣”
	// 它不仅决定了模型的颜色和光泽，还能展现出材料的透明度、反射特性以及那些细微的表面纹理

	// 材质组
	std::vector<std::string> MaterialGroup;

	// 遍历模型中的所有材质
	for (UINT i = 0; i < m_ModelScene->mNumMaterials; i++)
	{
		// Assimp 解析出来的模型材质
		aiMaterial* material = m_ModelScene->mMaterials[i];

		// 添加材质名到 MaterialGroup 中
		std::cout << "材质名: " << material->GetName().C_Str() << std::endl;
		MaterialGroup.push_back(material->GetName().C_Str());


		// 纹理是材质的子集，一个材质可能有很多组不同类型的纹理
		// 获取材质中的纹理数，目前我们只会用到 EMISSIVE, DIFFUSE, NORMAL 这三种纹理，后面我们会逐一介绍这些纹理的功能与区别
		// 在 Assimp 中，有一些类型 (例如 DIFFUSE 和 BASE_COLOR) 其实指的是同一个纹理，不过会有一些功能上的区别
		std::cout
			<< "EMISSIVE 自发光纹理数: " << material->GetTextureCount(aiTextureType_EMISSIVE) << "\n"
			<< "DIFFUSE 漫反射纹理数: " << material->GetTextureCount(aiTextureType_DIFFUSE) << "\n"
			<< "NORMAL 法线纹理数: " << material->GetTextureCount(aiTextureType_NORMALS) << "\n";

		// 材质对应的纹理文件名
		aiString materialPath;

		// 获取材质对应的纹理，有时候一个材质甚至会有多个名字相同，但是类型不同的纹理贴图
		// Assimp 为了区分这些纹理，特意设置了一个叫 Channel 通道的东西，如果名字相同，不同类型的纹理贴图会占据不同通道
		// GetTexture 的第二个参数就是通道索引，大部分材质同类型下最多只有一个纹理，所以第二个参数直接指定 0 就行
		// 注意 GetTexture 的返回值表示状态，aiReturn_SUCCESS 才算获取成功
		if (material->GetTexture(aiTextureType_EMISSIVE, 0, &materialPath) == aiReturn_SUCCESS)
		{
			std::cout << "EMISSIVE 自发光纹理文件名: " << materialPath.C_Str() << "\n";
		}
		if (material->GetTexture(aiTextureType_DIFFUSE, 0, &materialPath) == aiReturn_SUCCESS)
		{
			std::cout << "DIFFUSE 漫反射纹理文件名: " << materialPath.C_Str() << "\n";
		}
		if (material->GetTexture(aiTextureType_NORMALS, 0, &materialPath) == aiReturn_SUCCESS)
		{
			std::cout << "NORMAL 法线纹理文件名: " << materialPath.C_Str() << "\n";
		}

		std::cout << std::endl;

	}

	std::cout << "\n" << "总材质数: " << m_ModelScene->mNumMaterials << "\n\n";

	std::cout << "------------------------------------------------------------------------\n\n";



	// ---------------------------------------------------------------------------------------------------------------



	std::cout << "开始遍历网格! \n\n";

	// Mesh 网格相当于模型的皮肤，它存储了模型要渲染的顶点信息。在骨骼模型中，Mesh 需要依赖骨骼节点才能正确渲染
	// 遍历模型的所有 Mesh 网格
	for (UINT i = 0; i < m_ModelScene->mNumMeshes; i++)
	{
		// 当前网格
		const aiMesh* mesh = m_ModelScene->mMeshes[i];

		std::cout
			<< "网格名: " << mesh->mName.C_Str() << "\n"
			<< "顶点数: " << mesh->mNumVertices << "\n"
			<< "索引数: " << mesh->mNumFaces * 3 << "\n"
			<< "所用材质索引: " << mesh->mMaterialIndex
			<< " (对应材质: " << MaterialGroup[mesh->mMaterialIndex] << ") \n";

		// 如果 Mesh 有被骨骼影响到，就输出相关骨骼。对骨骼模型而言非常重要
		// 一个网格可以被多个骨骼影响到，这是因为网格依赖骨骼，附着在骨骼上，通常是整块整块附着
		// 关节是骨骼之间的连接点，这些网格很多都会覆盖关节 (或占据关节部分位置)，网格上的顶点受不同骨骼的影响程度各不相同
		if (mesh->HasBones())
		{
			std::cout << "受影响的骨骼: \n";

			// 遍历骨骼
			for (UINT i = 0; i < mesh->mNumBones; i++)
			{
				std::cout << mesh->mBones[i]->mName.C_Str() << std::endl;
			}
		}
		else	// 没有绑定骨骼，网格上的顶点坐标就表示相对于整个模型的绝对位置，即使是骨骼模型，也会有网格没被骨骼影响到
		{
			std::cout << "没有骨骼影响！\n";
		}

		std::cout << "\n";
	}

	std::cout << "总网格数: " << m_ModelScene->mNumMeshes << "\n\n";



	// ---------------------------------------------------------------------------------------------------------------



	std::cout << "开始计算包围盒! \n\n";

	struct AABB		// AABB 包围盒，下一章有大用
	{
		float minBoundsX;	// 最小坐标点 X 值
		float minBoundsY;	// 最小坐标点 Y 值
		float minBoundsZ;	// 最小坐标点 Z 值

		float maxBoundsX;	// 最大坐标点 X 值
		float maxBoundsY;	// 最大坐标点 Y 值
		float maxBoundsZ;	// 最大坐标点 Z 值
	};

	AABB ModelBoundingBox;		// 模型 AABB 包围盒，用于调整摄像机视野，防止模型在摄像机视野外飞出去

	// 设置初始值
	ModelBoundingBox =
	{
		m_ModelScene->mMeshes[0]->mAABB.mMin.x,
		m_ModelScene->mMeshes[0]->mAABB.mMin.y,
		m_ModelScene->mMeshes[0]->mAABB.mMin.z,

		m_ModelScene->mMeshes[0]->mAABB.mMax.x,
		m_ModelScene->mMeshes[0]->mAABB.mMax.y,
		m_ModelScene->mMeshes[0]->mAABB.mMax.z
	};

	// 逐网格遍历，计算整个模型的 AABB 包围盒，请注意导入模型时要指定 aiProcess_GenBoundingBoxes，否则 mAABB 成员会没有数据
	for (UINT i = 1; i < m_ModelScene->mNumMeshes; i++)
	{
		// 当前网格
		const aiMesh* mesh = m_ModelScene->mMeshes[i];

		// 更新总包围盒
		ModelBoundingBox.minBoundsX = std::min(mesh->mAABB.mMin.x, ModelBoundingBox.minBoundsX);
		ModelBoundingBox.minBoundsY = std::min(mesh->mAABB.mMin.y, ModelBoundingBox.minBoundsY);
		ModelBoundingBox.minBoundsZ = std::min(mesh->mAABB.mMin.z, ModelBoundingBox.minBoundsZ);

		ModelBoundingBox.maxBoundsX = std::max(mesh->mAABB.mMax.x, ModelBoundingBox.maxBoundsX);
		ModelBoundingBox.maxBoundsY = std::max(mesh->mAABB.mMax.y, ModelBoundingBox.maxBoundsY);
		ModelBoundingBox.maxBoundsZ = std::max(mesh->mAABB.mMax.z, ModelBoundingBox.maxBoundsZ);
	}

	std::cout << "模型包围盒: "
		<< "min(" << ModelBoundingBox.minBoundsX << ","
		<< ModelBoundingBox.minBoundsY << ","
		<< ModelBoundingBox.minBoundsZ << ") "
		<< "max(" << ModelBoundingBox.maxBoundsX << ","
		<< ModelBoundingBox.maxBoundsY << ","
		<< ModelBoundingBox.maxBoundsZ << ")" << std::endl;

	return 0;
}

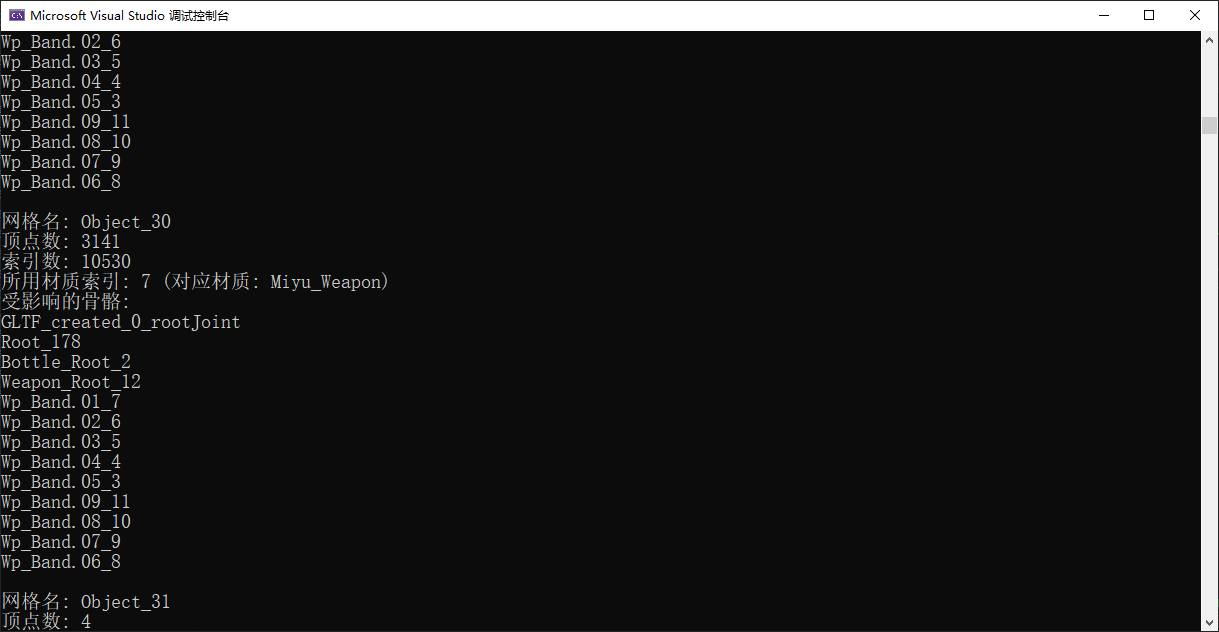

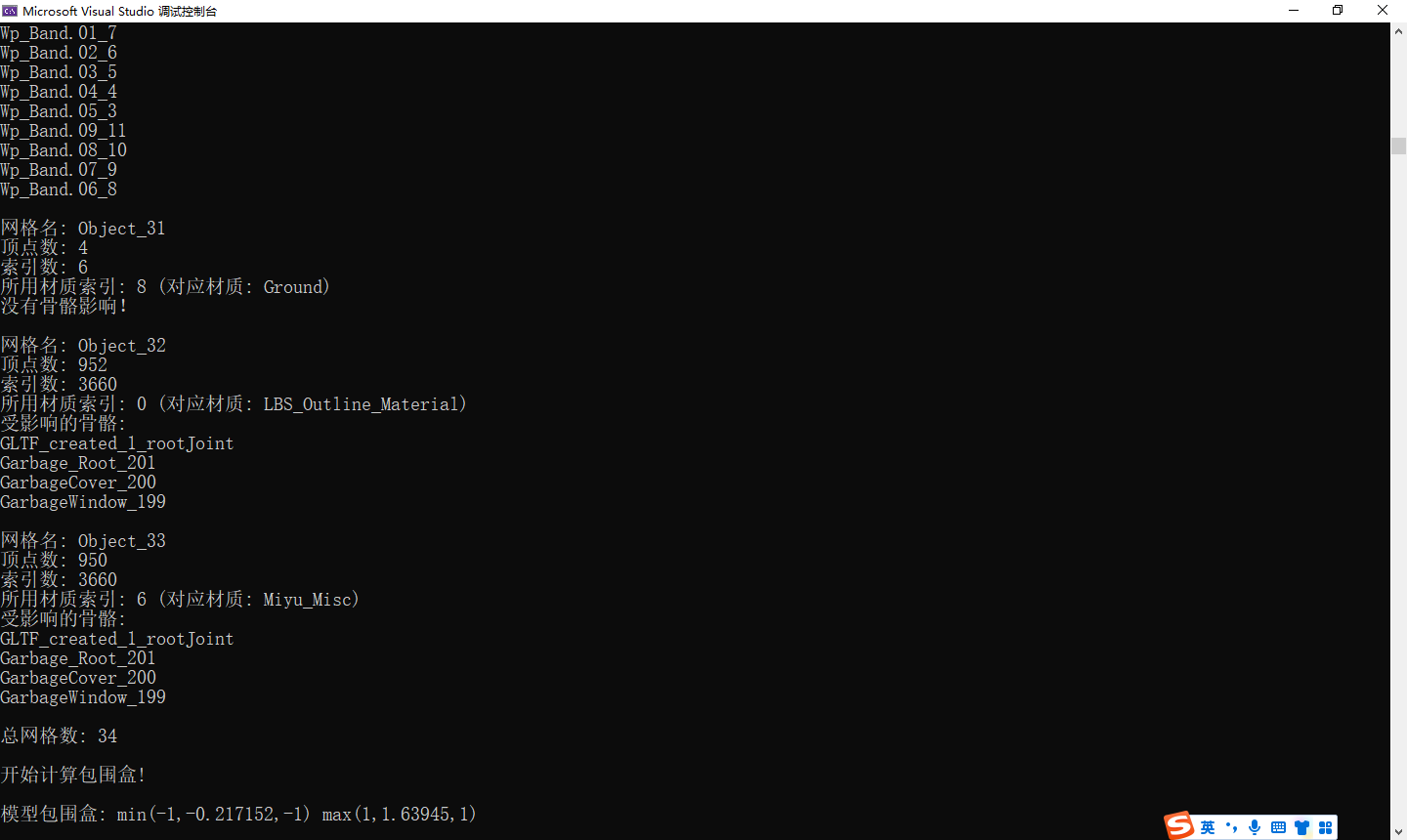

在这里插入图片描述

下一章，我们将正式开始 Assimp 征程，学习模型在 DX12 上的导入与加载。

下一章教程： DX12 快速教程(10) —— 渲染模型

2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

AI工具实战测评：30秒读懂技术真相

AI工具测评指南摘要：本文提出了一套系统化的AI工具测评方法，从测评目标设定到最终结论输出。测评涵盖文本生成、图像处理等工具类型，重点考察功能完整性、性能指标（响应时间、准确率）及资源消耗。通过设计典型测试用例，对比同类工具优劣，并结合实际应用场景验证。最后总结工具适用性，指出改进方向，为不同用户群体提供选用建议。测评过程强调量化分析与案例验证相结合，确保评估结果客观全面。

2048 AI社区

AI生成电影预告片：代码重构影视魔法

本文探讨了利用代码自动生成电影预告片的技术方案。首先分析了预告片的核心结构元素，包括悬念设置、节奏控制和情感传递。然后详细介绍了技术实现流程：通过FFmpeg和OpenCV处理原始素材，运用深度学习进行场景分类，采用动态时间规整算法匹配音乐与剪辑节奏，并利用NLP模型优化片段排序。文章还展示了Python工具链的实现方案，包括MoviePy等库的应用，以及参数化调整和A/B测试等优化方法。最后探讨

2048 AI社区

Anaconda加速AI训练的10大秘技

本文介绍了使用Anaconda加速AI模型训练的技术方案。主要内容包括：1）环境配置优化，如配置国内镜像源、创建独立虚拟环境；2）GPU加速支持，包括CUDA/cuDNN版本匹配、安装GPU版框架；3）高效数据预处理方法，如使用Dask/Modin替代Pandas；4）分布式训练优化技术，如Horovod多节点训练和PyTorch DDP模式；5）混合精度训练配置与监控；6）缓存与流水线优化策略。
