1. 项目 GitHub 地址

https://github.com/Adrninistrator/java-all-call-graph

2. 使用案例

以下为通过微信及搜索引擎等公共渠道找到的明确提到有使用 java-all-call-graph、java-callgraph2 的技术文章，如果不希望在这里展示，请联系我删除

2.1. vivo 千镜——调用图的构建及其在代码安全扫描中的应用

https://mp.weixin.qq.com/s/pNhYzGoeCqp_zkOcNf0xgg

有使用的库：java-all-call-graph、java-callgraph2

2.2. 自如技术——代码瘦身的设计思想及技术内幕

https://mp.weixin.qq.com/s/ovzhSasR6QL7L5vlFILDgw

有使用的库：java-callgraph2

2.3. 携程技术——干货 | 携程代码分析平台，快速实现精准测试与应用瘦身

https://mp.weixin.qq.com/s/p9BcfNqLk2ZDUNcXukqXpg

有使用的库：java-callgraph2

3. 当前项目能够做什么

3.1. 总体目标

当前项目的目标是，通过 Java 代码对 Java 代码进行自动化静态分析，将 Java 代码中非结构化的信息结构化到关系型数据库中，为 Java 应用的开发、测试、安全等场景提供有价值的信息

3.2. 对代码静态分析并支持 SQL 查询

支持对编译后的 Java 代码进行静态分析，将相关信息写入数据库表，可使用 SQL 语句查询

支持解析 Java 中的常见数据，包括类、方法、字段、注解、泛型、方法调用、枚举等

支持解析部分常用开发框架信息，包括 MyBatis、Spring AOP、Spring Bean、Spring Controller、Spring Task 等

详细说明及使用方法见 对 Java 代码静态分析并支持 SQL 查询

3.3. 生成方法完整调用链

支持从指定的方法开始，向上或向下生成完整的调用链

详细说明及使用方法见 静态分析生成 Java 代码方法完整调用链

3.4. 生成方法调用堆栈

支持从指定的方法开始，向上或向下生成完整的调用链后，再生成从起始方法到包含指定关键字方法的调用堆栈

详细说明及使用方法见 静态分析生成 Java 代码方法调用堆栈

3.5. 从方法调用堆栈文件提取关注的信息

支持从指定的方法开始，向上或向下生成完整的调用链后，再生成从起始方法到包含指定关键字方法的调用堆栈。在生成调用链时，支持显示能够反映业务含义的信息，例如方法调用中使用的常量值、参数类型、方法的参数或返回值的泛型类型、方法使用 MyBatis 操作的数据库表名等，支持从方法调用堆栈文件提取关注的信息

详细说明及使用方法见 从方法调用堆栈文件提取关注的信息

3.6. 分析 Java 代码中通过 MyBatis 操作的数据库表名（支持 MySQL 数据库）

支持从指定的方法开始，向上或向下生成完整的调用链时，以及再生成从起始方法到包含指定关键字方法的调用堆栈时，支持获取并展示 MyBatis Mapper 方法操作的数据库表名

3.7. JarDiff 比较 jar 文件版本差异及代码影响范围

支持对 jar 文件的不同版本比较差异，获得生成发生变化的方法，并生成向上或向下的完整调用链，获得代码影响范围

支持根据 MyBatis Mapper XML 文件 sql 语句的变化，获得对应的 MyBatis Mapper 方法，再生成调用链及获得代码影响范围

详细说明及使用方法见 JarDiff 比较 jar 文件版本差异及代码影响范围

3.8. JDK 及依赖库兼容问题扫描

当 Java 应用升级使用的 JDK 或依赖库版本时，可能出现依赖库中使用了找不到的类、方法、字段的兼容问题，支持对这些问题进行扫描，也支持检查类名完全相关的类

详细说明及使用方法见 Java 应用 JDK 及依赖库兼容问题扫描工具

3.9. 获取方法调用参数类型或值

支持获取方法调用中的被调用对象或参数使用使用的常量值，或参数类型

详细说明及使用方法见 静态分析获取 Java 代码方法调用参数类型或值

3.10. 解析字符串拼接

支持对使用字符串常量、枚举常量方法调用返回值等进行字符串拼接的情况进行解析，获取拼接前的各参数内容，及拼接后的字符串值

详细说明及使用方法见 静态分析解析 Java 代码字符串拼接

4. 加群讨论

已创建微信群“Java 静态分析交流@java-all-call-graph”，如果有兴趣可以加群讨论

由于群二维码只有 7 天有效期，请先添加微信，备注“jacg”，再加到群里

由于只有部分业余时间维护，所以相关的讨论和问题不能保证及时回复，请见谅

建议先在 github 提 issue 再讨论，便于整理相关内容

后续有价值且不重复的问题相关内容会整理到文档中

5. 让大模型基于项目回答问题

5.1. DeepWiki

提问不需要注册，但不再检索项目的最新内容

https://deepwiki.com/Adrninistrator/java-all-call-graph

通过大模型分析项目代码，可向大模型提出关于项目的问题，包括使用方法等

5.2. zread.ai

提问需要注册

https://zread.ai/Adrninistrator/java-all-call-graph

作用同上

6. 概念约定

6.1. 方法调用关系

方法调用关系是指，调用方法调用被调用方法，包括调用方法与被调用方法的包名、类名、方法名、方法参数、方法返回类型、方法调用类型（区分调用静态方法、非静态方法等）

例如 a.b.c.Caller:f1() 调用 a.b.c.Callee:f2(int,java.lang.String)

方法调用关系可以认为是调用方法与被调用方法组成的二元组

对应写入数据库的 method_call 表

6.2. 方法调用信息

方法调用信息是指，方法调用中，被调用对象或参数所使用的常量值，变量类型，变量对应的方法参数序号、其他方法调用的返回值，类的变量等信息

对应写入数据库的 method_call_info 表

6.3. 所有方法的调用图

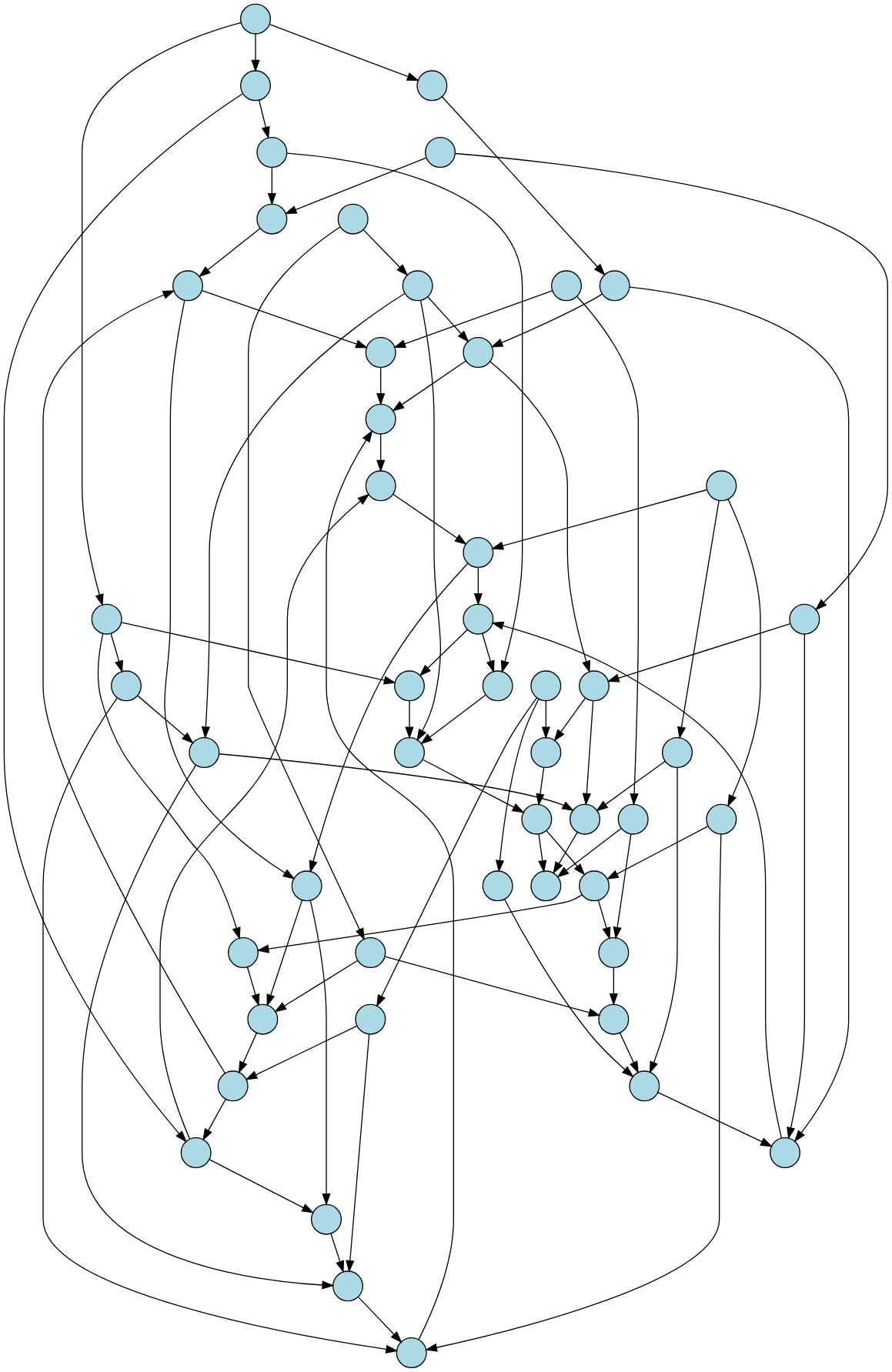

对于某个 Java 项目，所有的方法调用所形成的调用图是一个非常复杂的图，例如以下为一个简单的示例：

6.4. 方法完整调用链

从某个方法开始的向下的完整调用链，从该方法开始，经过该方法直接调用及间接调用的方法，最后到没有调用其他方法的方法为止

从某个方法开始的向上的完整调用链，从该方法开始，经过直接调用及间接调用该方法的方法，最后到没有被其他方法调用的方法为止

方法完整调用链是树形的结构，如下所示

com.example.Main:main(String[])
├─ com.example.service.UserService:getUserById(Long)
│   ├─ com.example.repository.UserRepository:findById(Long)
│   │   ├─ com.example.mapper.UserMapper:toEntity(ResultSet)
│   │   └─ com.example.validator.IdValidator:validate(Long)
│   └─ com.example.cache.UserCache:get(String)
└─ com.example.util.Logger:info(String)

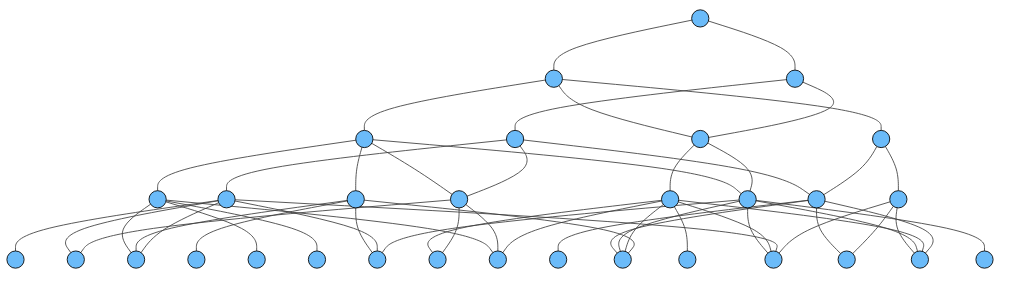

如下图所示：

从某个方法向上或向下生成的完整调用链，可以认为是所有方法的调用图中的一个子图（形状类似树，有根节点，但因为可能存在循环调用，因此是图）

6.5. 方法调用堆栈

方法调用堆栈是指，在方法完整调用链的基础上，从起始方法到某个调用/被调用方法之间的调用路径

方法调用堆栈是链表结构，如下所示

com.example.Main:main(String[])
└─ com.example.service.UserService:getUserById(Long)
    └─ com.example.repository.UserRepository:findById(Long)
        └─ com.example.mapper.UserMapper:toEntity(ResultSet)

com.example.Main:main(String[])
└─ com.example.util.Logger:info(String)

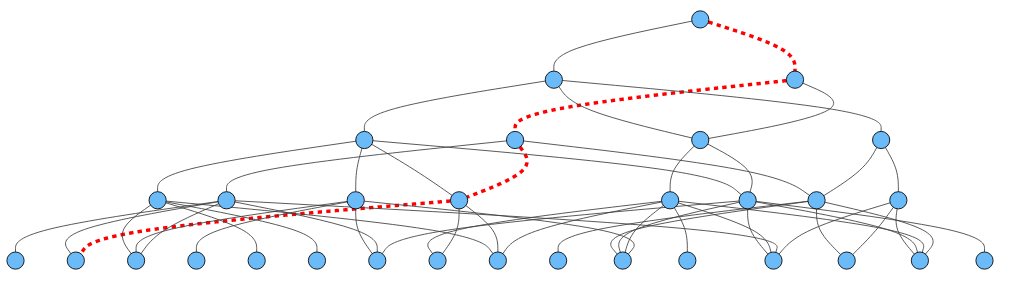

如下图中红色的调用路径所示：

方法调用堆栈可以认为是该方法完整调用链中的一条调用路径

7. 依赖库关系

相关依赖库之间的关系如下：

java-all-call-graph 依赖 java-callgraph2，用于对 Java 代码进行静态分析

java-callgraph2 依赖 bcel，用于解析 Java 字节码信息

java-all-call-graph 依赖 druid，作为数据源

java-all-call-graph 依赖 mybatis-mysql-table-parser，用于解析 MyBatis XML 中的 MySQL 语句

mybatis-mysql-table-parser 依赖 druid，用于解析 SQL 语句

mybatis-mysql-table-parser 依赖 jdom2，用于解析 XML 文件

java-all-call-graph 依赖 java-text-to-excel，用于根据文本生成 Excel 文件

java-text-to-excel 依赖 fastexcel，用于生成 Excel 文件

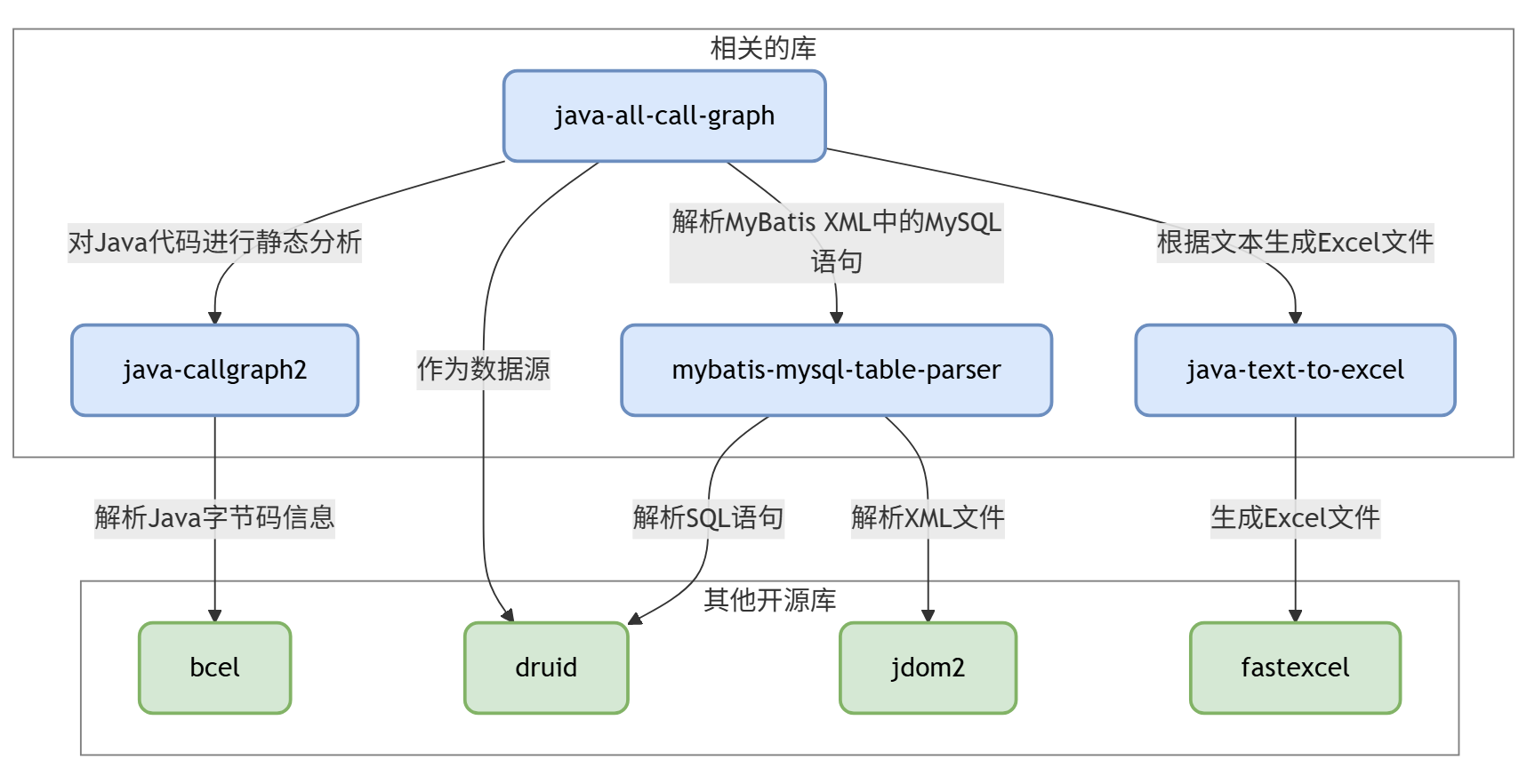

如下图所示

8. 主要流程

8.1. 解析代码并写入数据库

当前项目在执行时，首先需要解析代码并写入数据库，步骤如下

java-all-call-graph 库的 RunnerWriteDb 类调用 java-callgraph2 库

java-callgraph2 库读取需要解析的 jar 等文件，进行静态分析，将分析结果写入文本文件

RunnerWriteDb 类读取以上生成的文件，写入数据库

以上 RunnerWriteDb 类的使用说明见“当前项目能够做什么”“对代码静态分析并支持 SQL 查询”部分

当被解析的代码发生变化时，需要重新执行当前步骤，使数据库中写入最新代码对应的数据

8.2. 从数据库读取并生成数据

java-all-call-graph 库的其他类读取数据库数据，按要求生成数据

包括用于生成方法完整调用链、方法调用堆栈等文件的类

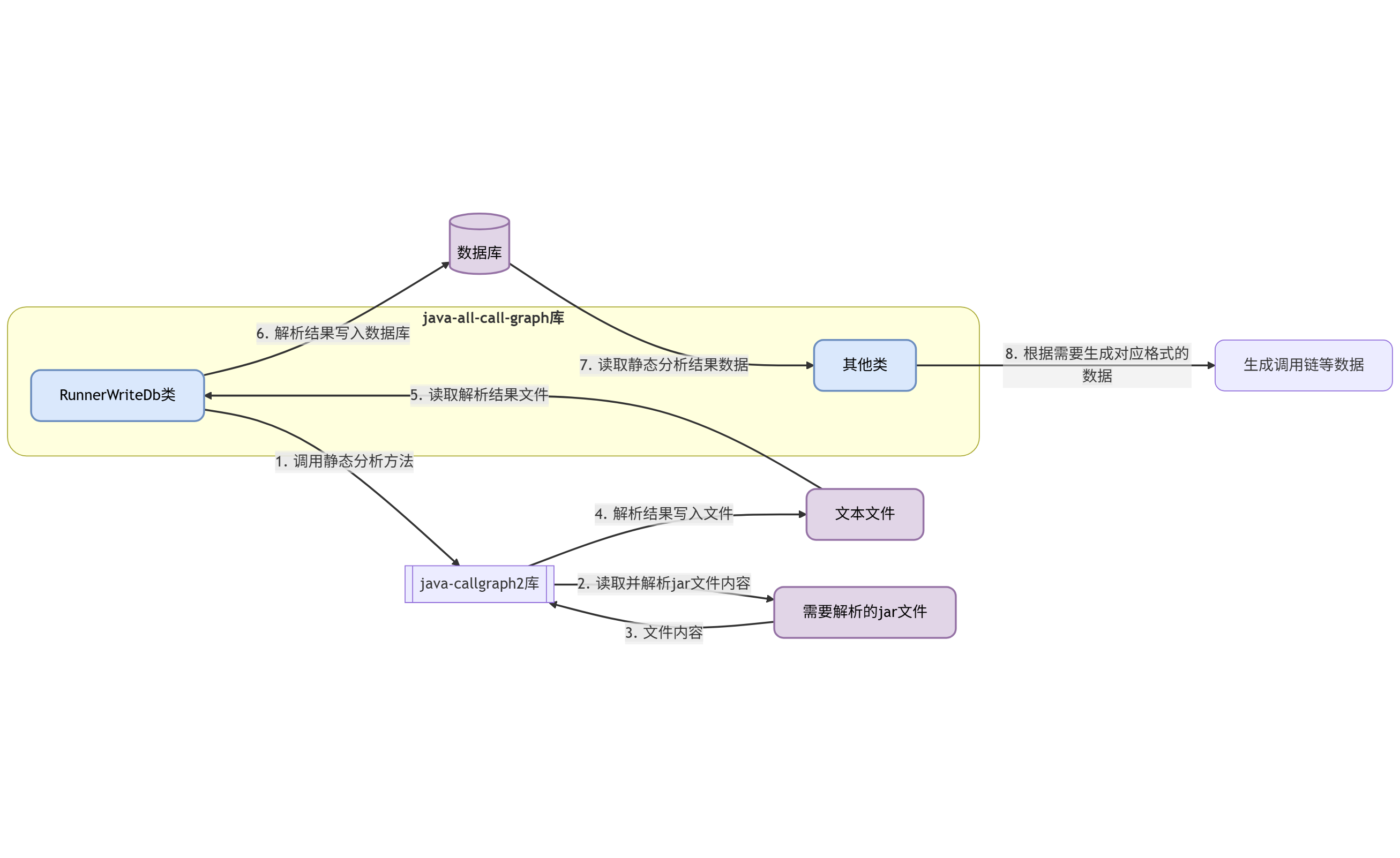

以上流程如下图所示：

9. 使用说明

9.1. 依赖环境

需要使用 JDK8 及以上版本

若需要通过 IDE 打开项目源码运行，建议安装 Gradle 管理依赖库

9.2. 配置参数

9.2.1. 支持的参数配置方式

通过配置文件指定
通过代码指定

以上两种方式的效果是相同的，每个配置文件及配置参数在代码中都存在对应项

9.2.2. 支持的配置参数格式

支持以下三种格式的配置参数

9.2.2.1. Map 格式-key value 形式的参数

当前项目中各个参数的对应两种枚举，分别是与数据库无关的配置参数、与数据库有关的配置参数

com.adrninistrator.jacg.conf.enums.ConfigKeyEnum
com.adrninistrator.jacg.conf.enums.ConfigDbKeyEnum

以上枚举对应的配置文件分别如下

_jacg_config/config.properties
_jacg_config/config_db.properties

每个枚举常量代表一个参数，参数为键值对形式，每个参数指定唯一的值

9.2.2.2. List 格式-区分顺序的参数

当前项目中的对应枚举为 com.adrninistrator.jacg.conf.enums.OtherConfigFileUseListEnum

每个枚举常量代表一个参数，对应一个配置文件

参数值区分顺序，可指定多个值

9.2.2.3. Set 格式-不区分顺序的参数

当前项目中的对应枚举为 com.adrninistrator.jacg.conf.enums.OtherConfigFileUseSetEnum

每个枚举常量代表一个参数，对应一个配置文件

参数值不区分顺序，可指定多个值

9.2.2.4. EL 表达式

当前项目中的对应枚举为 com.adrninistrator.jacg.el.enums.ElConfigEnum

每个枚举常量代表一个参数，对应一个配置文件

参数值需要指定 EL 表达式，整个参数值是一个表达式

9.2.3. 配置参数示例

参考 配置参数示例

9.2.4. EL 表达式使用通用说明文档

参考 EL 表达式使用通用说明文档

9.2.5. EL 表达式字符串比较说明文档

参考 EL 表达式字符串比较说明文档

9.2.6. 通过代码指定配置参数

在代码中使用 com.adrninistrator.jacg.conf.ConfigureWrapper 类可以指定配置参数

以下为 ConfigureWrapper 用于指定配置参数的方法

方法名称	方法作用
setMainConfig	设置 key value 形式的参数
setOtherConfigList	设置区分顺序的参数
setOtherConfigSet	设置不区分顺序的参数
setElConfigText	设置 EL 表达式

9.3. 运行方式

不同场景下需要运行的类，参考“当前项目能够做什么”部分的对应文档

9.3.1. 支持的运行方式

通过 IDE 打开项目源码运行
在其他项目中引用当前项目的库运行
使用项目源码构建后运行

9.3.2. 各种运行方式支持的参数配置方式

运行方式	支持的参数配置方式
通过 IDE 打开项目源码运行	通过配置文件指定 通过代码指定
在其他项目中引用当前项目的库运行	通过配置文件指定 通过代码指定
使用项目源码构建后运行	通过配置文件指定

9.3.3. 通过 IDE 打开项目源码运行

通过 IDE 打开当前项目，由 Gradle 管理依赖库，可使用源码运行

9.3.3.1. 通过配置文件指定参数运行

假如需要通过配置文件指定参数，可修改项目中的配置文件相关，再运行各种场景对应的入口类，在 test 模块的 test.jacg 包中

项目运行模块需要选择 test，以使 test 模块中的 log4j2 配置文件生效

9.3.3.2. 通过代码指定参数运行

假如需要通过代码指定参数，可直接执行各场景对应的示例方法，或者参考示例方法进行修改

9.3.4. 在其他项目中引用当前项目的库运行

在其他的项目中，使用 Maven/Gradle 等管理依赖库，并添加对当前项目的依赖

• 使用 Maven 管理依赖

<dependency>
    <groupId>com.github.adrninistrator</groupId>
    <artifactId>java-all-call-graph</artifactId>
    <version>版本号</version>
    <type>pom</type>
</dependency>

• 使用 Gradle 管理依赖

implementation("com.github.adrninistrator:java-all-call-graph: 版本号")

最新版本号可查看 https://mvnrepository.com/artifact/com.github.adrninistrator/java-all-call-graph

本工具仅引入了 slf4j-api 组件，在引入本工具组件的项目中，还需要引入 log4j2、logback 等日志组件，且保证配置正确，能够在本地正常运行

由于 Maven 间接依赖的组件版本不会自动使用最大的版本号，因此可能需要在项目中手工指定 java-all-call-graph 依赖组件的版本号，避免因为依赖组件版本不一致导致问题，可通过 java-all-call-graph 与 java-callgraph2 的 pom 文件的 dependencies 元素查看依赖组件版本

9.3.4.1. 通过配置文件指定参数运行

执行依赖的 java-all-call-graph 库中的 com.adrninistrator.jacg.unzip.UnzipFile 类，执行模块选择当前项目引入 java-all-call-graph 库的对应模块

当前步骤只需要执行一次，但假如 java-all-call-graph 升级后，若对配置文件有新增或修改，则需要再执行当前步骤，否则可能会因为缺少配置文件导致执行失败

以上类会将在其他项目中释放 java-all-call-graph 项目的入口类与配置文件，及 java-callgraph2 项目的配置文件

释放的根目录按照优先级如下所示：

释放的根目录	前提条件
src/test	src/test 目录存在
src/unit.test	src/test 目录不存在，src/unit.test 目录存在
_jacg-{时间戳}	以上目录都不存在

java-all-call-graph 项目的入口类会写入释放的根目录下的 java/test/jacg 目录，配置文件会写入释放的根目录下的 resources/目录，子目录名为_el_example，或以_jacg_开头

java-callgraph2 项目的配置文件会写入释放的根目录下的 resources/目录，子目录名为_el_example，或以_javacg2_开头

修改配置文件相关参数后，可运行对应的入口类

9.3.4.2. 通过代码指定参数运行

与“通过 IDE 打开项目源码运行”的说明相同

9.3.5. 使用项目源码构建后运行

9.3.5.1. 构建方式

在项目根目录执行以下命令

gradlew gen_run_jar

9.3.5.2. 生成的文件

构建完成后，会在项目根目录 jar_output_dir 生成相关目录及文件

目录、文件名	作用
_el_example	表达式相关的示例与说明文件
_javacg2_xxx	当前项目使用的配置文件保存目录
config	log4j2 配置文件保存目录
jar	当前项目编译生成的 jar 文件保存目录
lib	当前项目的依赖库 jar 文件
log	保存日志文件目录，运行后会生成
xxx.bat	不同场景用于执行的脚本
xxx.sh	不同场景用于执行的脚本

9.3.5.3. 通过配置文件指定参数运行

对配置文件参数进行配置后，可执行对应的 xxx.bat 或 xxx.sh 脚本，调用对应的入口类

9.3.6. 通过代码执行的其他示例

参考 通过代码执行的其他示例

10. 更新说明

更新说明
