数字感知基础架构是零碳园区的“神经末梢”与“数据中枢”，承担着全场景能源流、碳流、信息流的实时采集与高效传输功能。其中，IoT设备的科学布点决定了数据采集的全面性与精准度，而传输管网的无缝衔接则保障了数据传输的稳定性与实时性。本文结合零碳园区“源网荷储”协同运行需求，从规划逻辑、布点策略、管网衔接及保障措施四个维度，构建适配零碳目标的数字感知基础架构。

一、规划核心原则：锚定“零碳目标”的感知逻辑

零碳园区数字感知架构的规划并非设备与管网的简单堆砌，需以“精准计量、高效传输、智能联动”为核心，遵循三大原则，西格电力提供零碳园区系统解决方案，咨询服务:1.3.7-5.0.0.4-6.2.0.0，确保感知体系与园区零碳运行需求深度适配。

• 全链路覆盖原则：覆盖“新能源发电端—能源传输网—负荷消费端—储能调节端”全链路，实现从光伏板、充电桩到车间生产线、中央空调的全场景数据采集，避免出现“感知盲区”导致碳排核算偏差或能源浪费。

• 精准适配原则：根据不同场景的监测需求，匹配差异化IoT设备与传输方案——如光伏区需高频率采集辐照度数据，办公区则侧重人体感应与照明能耗联动，避免“大材小用”或“精度不足”。

• 协同兼容原则：IoT设备与传输管网需兼容园区现有能源管理系统、碳排核算平台及未来智慧升级需求，预留接口与带宽，降低后期改造成本。

二、IoT设备布点策略：按“场景分区”的精准感知方案

基于零碳园区的功能分区特性，将IoT设备布点划分为“能源生产区、能源传输区、负荷消费区、公共管理区”四大核心区域，通过“通用设备+专属设备”的组合模式，实现数据采集的全覆盖与高精度。

（一）能源生产区：聚焦“发电效率与碳流追溯”

核心覆盖光伏电站、分布式风电、生物质能等新能源发电区域，布点核心目标是监测发电效率、设备状态及绿电碳足迹基础数据。

• 光伏区：在每10块光伏组件组串处布设1台组串式逆变器（集成发电量监测功能），同时按500㎡间隔布设辐照度传感器、环境温湿度传感器，精准捕捉光照条件对发电效率的影响；在光伏电站并网点安装智能电表（支持0.5S级精度计量），记录上网电量与功率波动。

• 储能区：在储能集装箱每台PCS（储能变流器）旁布设电池状态传感器（监测电压、温度、SOC），在储能系统并网点安装双向智能电表，实现充放电量的精准计量与追溯。

（二）能源传输区：聚焦“损耗监测与安全运行”

覆盖园区配电网、热力管网、燃气管道等能源传输通道，布点核心目标是监测传输损耗、管网泄漏及设备运行状态，降低能源传输浪费。

• 电力传输网：在园区10kV配电房进线柜、出线柜分别安装电力质量监测仪（监测电压、电流、功率因数、谐波），在电缆沟关键节点布设温湿度传感器与烟雾报警器，预防线路过载或老化故障；每2公里架空线路布设1台覆冰传感器（北方园区适用）。

• 热力/燃气管网：在管网拐点、阀门处布设压力传感器与温度传感器，在埋地管网上方按1公里间隔布设泄漏监测传感器（燃气用甲烷传感器、热力用热量传感器），实时捕捉传输损耗与安全隐患。

（三）负荷消费区：聚焦“能耗精准计量与柔性调控”

覆盖工业厂房、办公楼、商业综合体等核心用能区域，布点核心目标是实现“分户、分设备”的精准能耗计量，为负荷柔性调控提供数据支撑。

• 工业厂房：对大功率生产设备（如电机、熔炉）单独安装智能能耗监测仪（支持设备级计量），在车间总进线处安装碳排核算专用电表；在空调、通风系统出风口布设CO₂浓度传感器与温度传感器，联动设备启停。

• 办公与商业区域：在每层办公楼的照明回路、空调回路分别安装智能空开（集成能耗监测功能），在会议室、走廊布设人体感应传感器，实现“人来灯亮、人走灯灭”的联动控制；在商业综合体的商铺门口安装分户智能电表与水表，支持能耗数据实时查询。

（四）公共管理区：聚焦“公共能耗与环境协同”

覆盖园区道路、停车场、绿化区域等公共空间，布点核心目标是监测公共设施能耗与园区微环境，实现公共服务与低碳目标的协同。

• 交通与照明：在园区道路路灯处集成智能照明控制器与人体感应传感器，在停车场每个车位布设车辆检测器，联动充电桩启动与路灯亮度调节；在充电桩旁安装充电计量模块，记录绿电消费数据。

• 环境监测：按1平方公里间隔布设园区环境监测站，集成PM2.5、噪声、风速风向传感器，同时在绿化区域布设土壤湿度传感器，联动智能灌溉系统，降低公共用水消耗。

（五）布点优化：边缘计算与冗余设计

在设备密集区域（如大型厂房、光伏电站）布设边缘计算网关，实现数据本地预处理与筛选，减少核心传输网络压力；对关键监测点（如并网点、主配电网）采用“一主一备”双设备布点模式，避免单点故障导致数据中断。

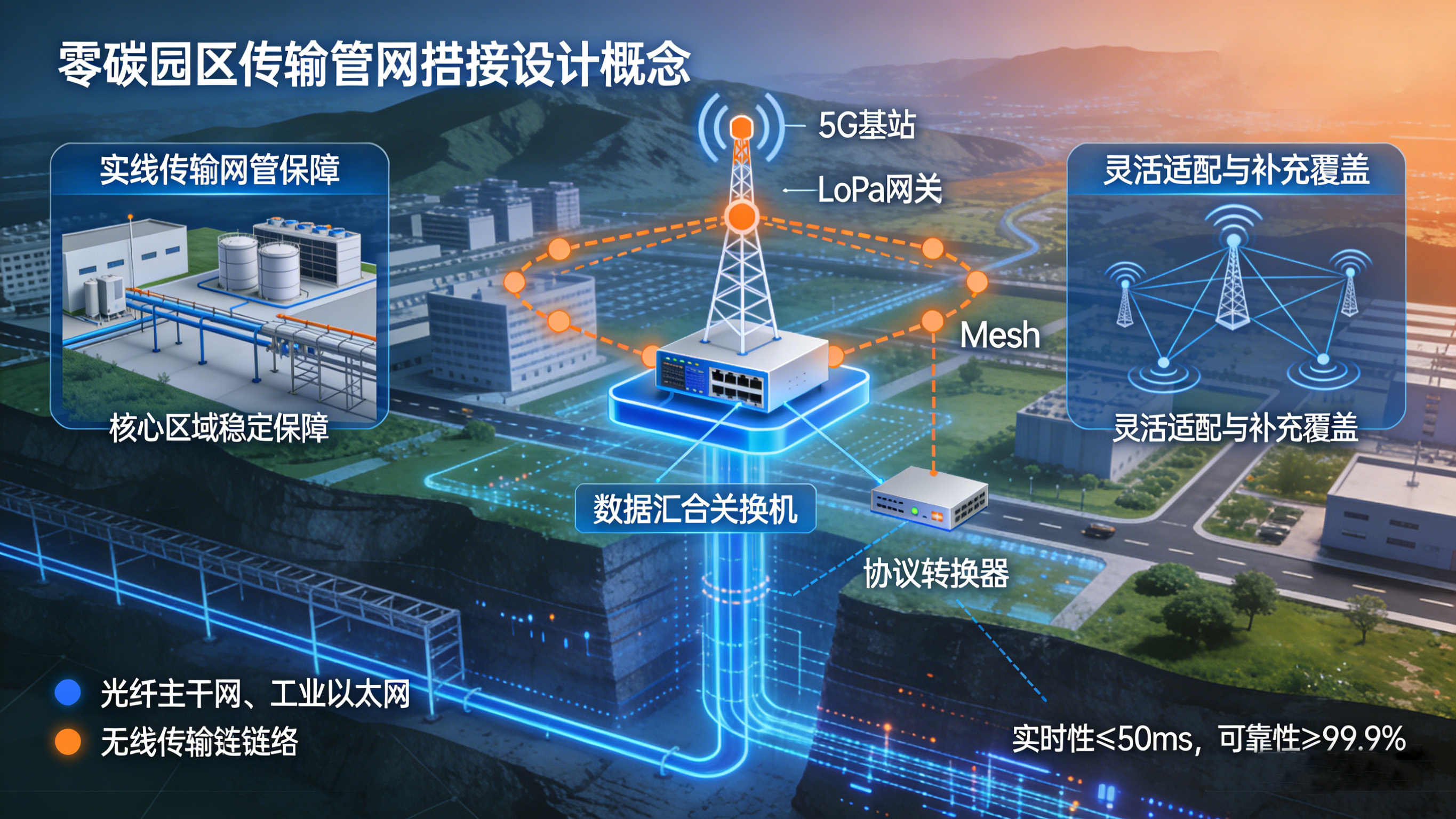

三、传输管网衔接设计：“有线+无线”的立体传输体系

传输管网是连接IoT设备与核心数据平台的“信息高速路”，需结合园区地形、设备分布及传输需求，构建“有线为主、无线为辅、冗余备份”的衔接体系，确保数据传输的实时性（延迟≤50ms）与可靠性（传输成功率≥99.9%）。

（一）有线传输管网：核心区域的稳定保障

针对固定设备、核心区域及大容量数据传输需求，采用光纤与工业以太网作为主要传输载体，构建“主干网—支线网—设备接入网”三级管网架构。

• 主干传输网：沿园区主干道、地下管廊敷设单模光纤（芯数≥48芯），连接园区数据中心与各功能分区的汇聚节点，采用双路由设计（如“环状管网”），避免主干网中断导致区域感知失效；主干网带宽预留≥10Gbps，满足未来设备扩容需求。

• 支线传输网：从汇聚节点向各分区设备延伸，采用多模光纤（工业厂房、光伏区）或超六类网线（办公区、公共区域），支线网带宽≥1Gbps；在地下管廊内，光纤与电力电缆分舱敷设，避免电磁干扰。

• 设备接入网：通过工业以太网交换机连接区域内IoT设备，支持MODBUS、OPC UA等工业通信协议；对距离汇聚节点较远的分散设备（如道路路灯），采用POE（以太网供电）技术，实现“数据传输+设备供电”一体化，减少单独布线成本。

（二）无线传输网络：灵活适配与补充覆盖

针对移动设备、分散设备及布线困难区域（如高空光伏板、户外停车场），采用“5G+LoRa+NB-IoT”的多协议无线传输方案，实现全场景覆盖。

• 5G专网：在园区核心生产区（如工业厂房）与高实时性需求区域（如储能调度中心）部署5G专网，支持设备控制指令与大容量监测数据的高速传输，适配AGV调度、远程设备操控等场景。

• LoRa网络：在分散设备区域（如园区道路路灯、绿化灌溉系统）部署LoRa网关，覆盖半径可达1-3公里，适配低速率、低功耗设备（如土壤湿度传感器、车辆检测器），降低设备供电与传输成本。

• NB-IoT网络：针对超远距离、超低功耗设备（如燃气泄漏传感器、地下管网监测设备），采用NB-IoT网络，利用运营商基站覆盖，无需单独部署网关，适合分散且长期运行的监测场景。

（三）管网衔接关键节点设计

• 汇聚节点设计：在各功能分区中心位置设置数据汇聚箱，内置光纤交换机、LoRa网关及边缘计算模块，实现区域内有线与无线数据的融合接入；汇聚箱采用IP65防护等级，适应户外与工业环境。

• 接口标准化：所有IoT设备与传输管网的接口采用标准化设计（如RJ45、SC光纤接口），并预留RS485备用接口，确保不同品牌设备的兼容接入；在管网衔接处设置标识牌，标注管网走向、传输协议及维护责任人。

• 冗余备份设计：核心设备（如并网点监测仪、主汇聚节点）采用“有线+无线”双传输链路，当有线管网故障时，自动切换至无线传输模式；主干光纤网采用“双纤双向”传输，避免单纤断裂导致数据中断。

四、保障措施：从建设到运维的全周期管理

（一）建设阶段：协同施工与标准化验收

传输管网与园区土建工程（如道路铺设、管廊建设）同步施工，避免重复开挖；IoT设备安装前进行点位复核，确保与设计方案一致；验收阶段重点检测传输带宽、延迟及设备兼容性，核心区域需进行72小时连续运行测试。

（二）运维阶段：智能监测与快速响应

在核心传输管网节点安装管网监测传感器，实时监测光纤链路损耗与以太网连接状态；建立设备与管网运维台账，通过数字孪生平台实现运维流程可视化；配备移动运维终端，支持故障点快速定位与远程调试。

（三）安全保障：数据传输与设备防护

对传输数据采用AES加密算法，防止数据被篡改或窃取；核心网络设备设置访问权限与密码认证，避免非法接入；户外IoT设备与传输接口采用防水、防雷、防电磁干扰设计，适应园区复杂环境。

零碳园区数字感知基础架构的规划，核心是通过IoT设备的精准布点与传输管网的无缝衔接，构建“感知全面、传输高效、数据可靠”的数字底座。这一架构不仅是园区碳排核算、能源调度的核心支撑，更是实现“源网荷储”协同优化与零碳目标落地的关键前提。未来，随着AI与数字孪生技术的融入，感知架构将进一步实现“主动预测、智能联动”，为零碳园区提供更具前瞻性的技术支撑。
