1.固件下载

首先升级对于模组常规固件，然后升级WIFI定频测试固件

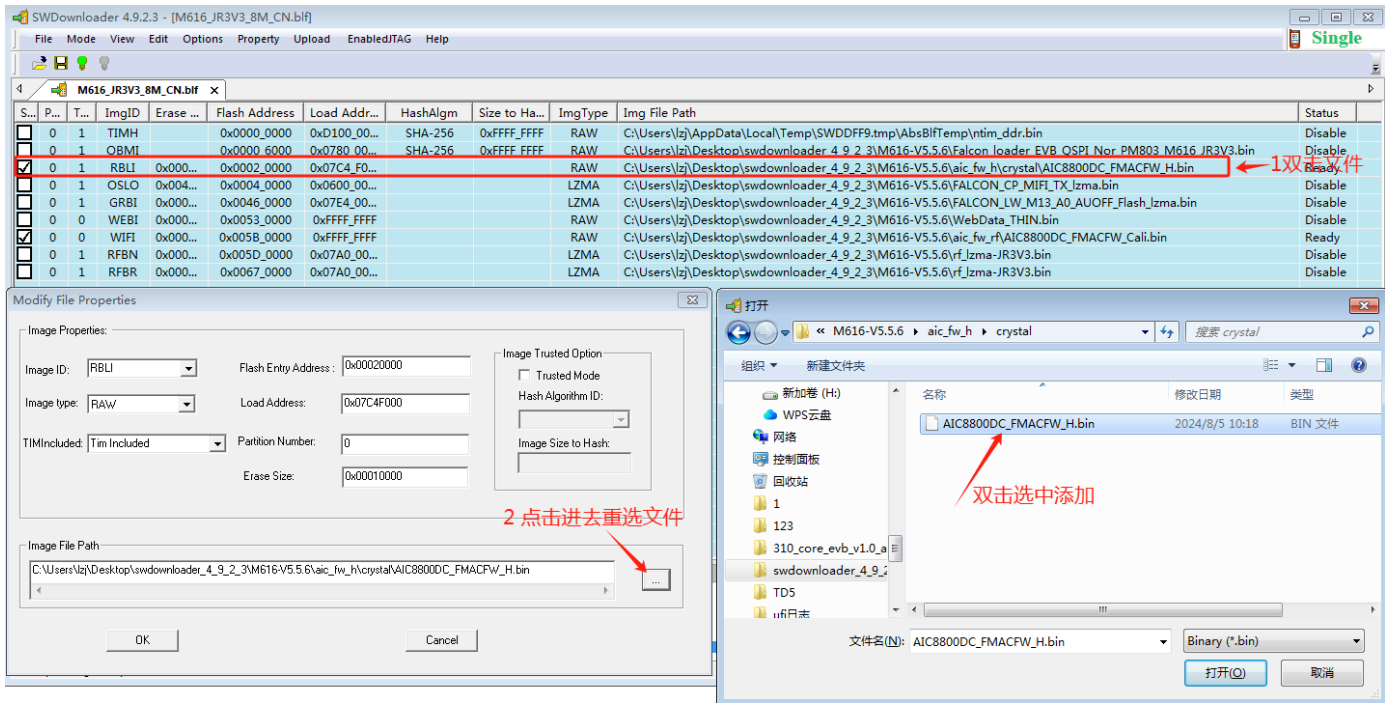

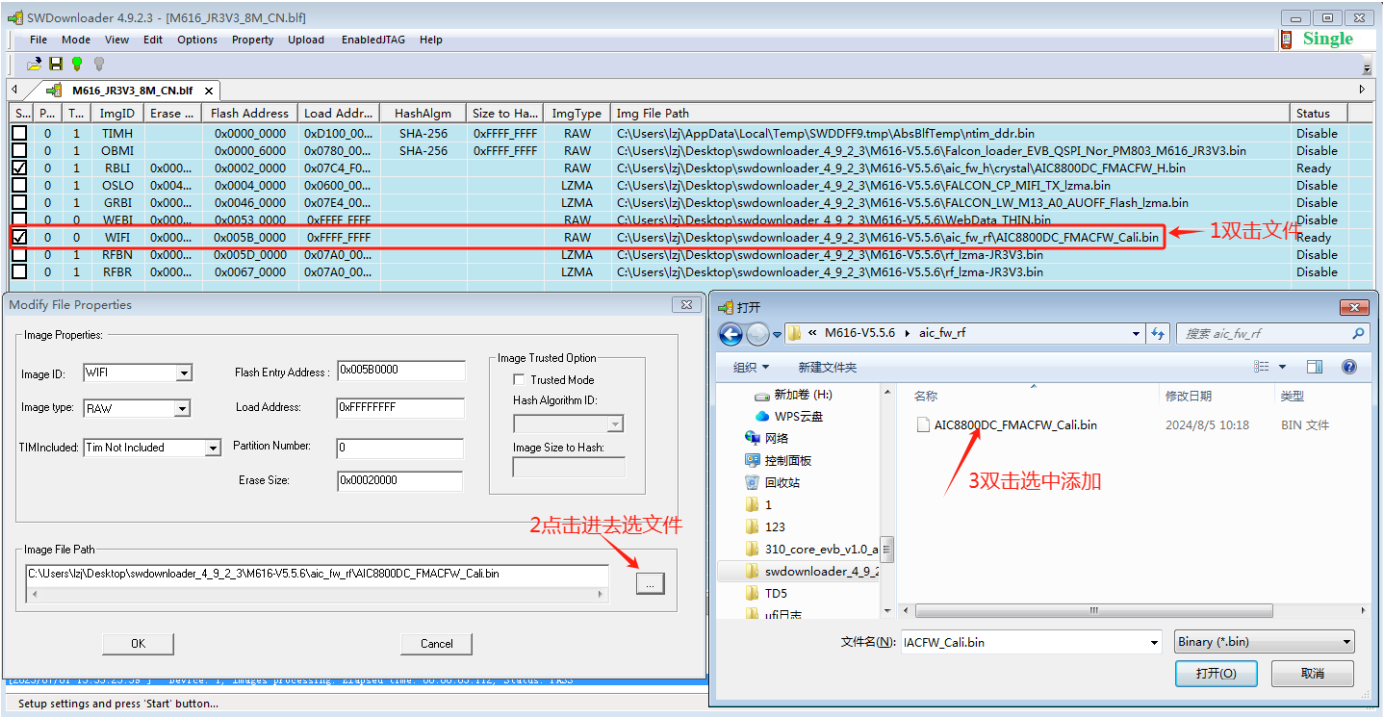

需要添加两个固件：如下图

其中crystal为带晶体，nocrystal为不带晶体，选择模组对于的固件升级

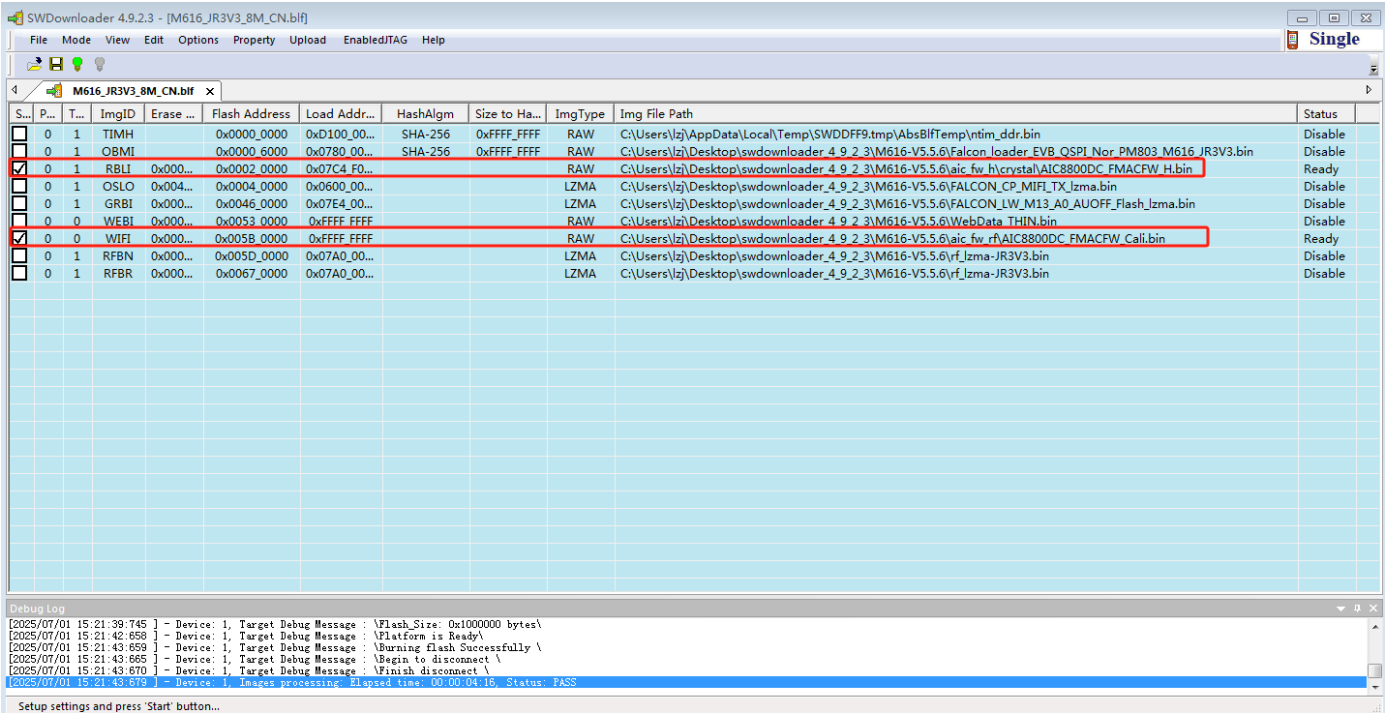

烧录成功如图：

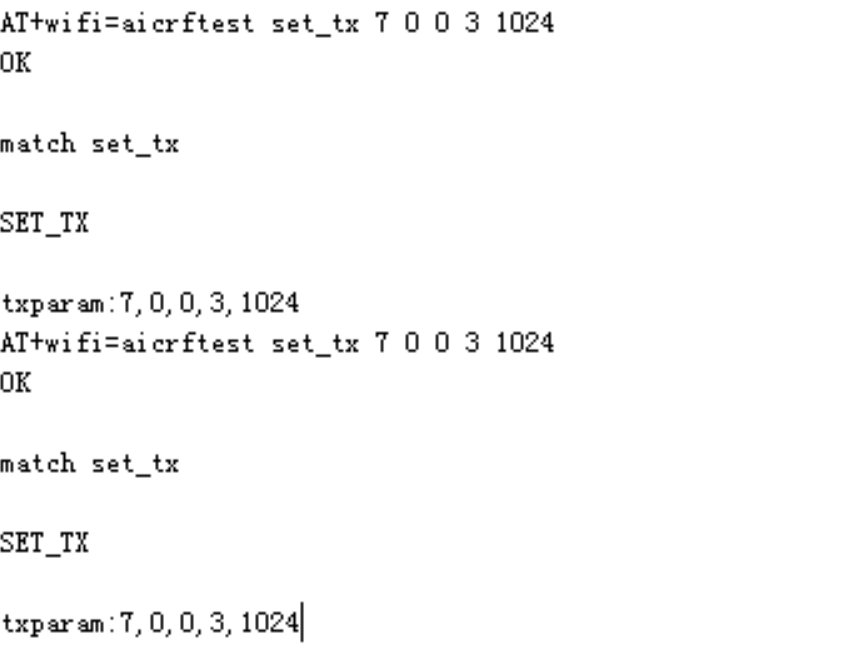

2.打开串口调试工具发对应的AT指令测试

TX     \\ WIFI发射测试

1, 11b: set tx 发射测试开始

AT+wifi=aicrftest set_tx 1 0 0 3 1024      \\  2412MHz,HT20,rate11M

AT+wifi=aicrftest set_tx 7 0 0 3 1024       \\  2442MHz,HT20,rate11M

AT+wifi=aicrftest set_tx 13 0 0 3 1024      \\  2472MHz,HT20,rate11M

AT+wifi=aicrftest set_txstop              \\    WiFi发射测试停止

2, 11g: set tx 发射测试开始

AT+wifi=aicrftest set_tx 1 0 0 11 1024      \\  2412MHz,HT20,rate54M

AT+wifi=aicrftest set_tx 7 0 0 11 1024      \\  2442MHz,HT20,rate54M

AT+wifi=aicrftest set_tx 13 0 0 11 1024      \\  2472MHz,HT20,rate54M

AT+wifi=aicrftest set_txstop              \\    WiFi发射测试停止

3, 11n 20M: set tx 发射测试开始

AT+wifi=aicrftest set_tx 1 0 2 7 4096      \\  2412MHz,HT20,MCS7

AT+wifi=aicrftest set_tx 7 0 2 7 4096      \\  2442MHz,HT20, MCS7

AT+wifi=aicrftest set_tx 13 0 2 7 4096      \\  2472MHz,HT20, MCS7

AT+wifi=aicrftest set_txstop              \\    WiFi发射测试停止

4, 11n 40M: set tx 发射测试开始

AT+wifi=aicrftest set_tx 3 1 2 7 8192      \\  2422MHz,HT40,MCS7

AT+wifi=aicrftest set_tx 6 1 2 7 8192      \\  2437MHz,HT40, MCS7

AT+wifi=aicrftest set_tx 11 1 2 7 8192      \\  2462MHz,H40, MCS7

AT+wifi=aicrftest set_txstop              \\    WiFi发射测试停止

5, 11ax 20M：set tx 发射测试开始

AT+wifi=aicrftest set_tx 1 0 5 11 4096      \\  2412MHz,HT20,MCS11

AT+wifi=aicrftest set_tx 7 0 5 11 4096      \\  2442MHz,HT20, MCS11

AT+wifi=aicrftest set_tx 13 0 5 11 4096      \\  2472MHz,HT20, MCS11

AT+wifi=aicrftest set_txstop              \\    WiFi发射测试停止

6, 11ax 40M：set tx 发射测试开始

AT+wifi=aicrftest set_tx 3 1 5 11 8192      \\  2422MHz,HT40,MCS11

AT+wifi=aicrftest set_tx 6 1 5 11 8192      \\  2437MHz,HT40, MCS11

AT+wifi=aicrftest set_tx 11 1 5 11 8192      \\  2462MHz,H40, MCS11

AT+wifi=aicrftest set_txstop              \\    WiFi发射测试停止

RX    \\ WiFi接收测试

接收测试开始

AT+wifi=aicrftest set_rx 1 0        \\  2412MHz ，bandwidth  20M

AT+wifi=aicrftest set_rx 7 0        \\  2442MHz ，bandwidth  20M

AT+wifi=aicrftest set_rx 13 0        \\  2472MHz ，bandwidth  20M

AT+wifi=aicrftest set_rxstop        \\  WiFi接收测试停止

AT+wifi=aicrftest get_rx_result      \\  WiFi 接收测试收到的包的个数

接收测试开始

AT+wifi=aicrftest set_rx 3 1        \\  2422MHz ，bandwidth  40M

AT+wifi=aicrftest set_rx 6 1        \\  2437MHz ，bandwidth  40M

AT+wifi=aicrftest set_rx 11 1        \\  2462MHz ，bandwidth  40M

AT+wifi=aicrftest set_rxstop        \\  WiFi接收测试停止

AT+wifi=aicrftest get_rx_result      \\  WiFi 接收测试收到的包的个数
