1. 一段话总结

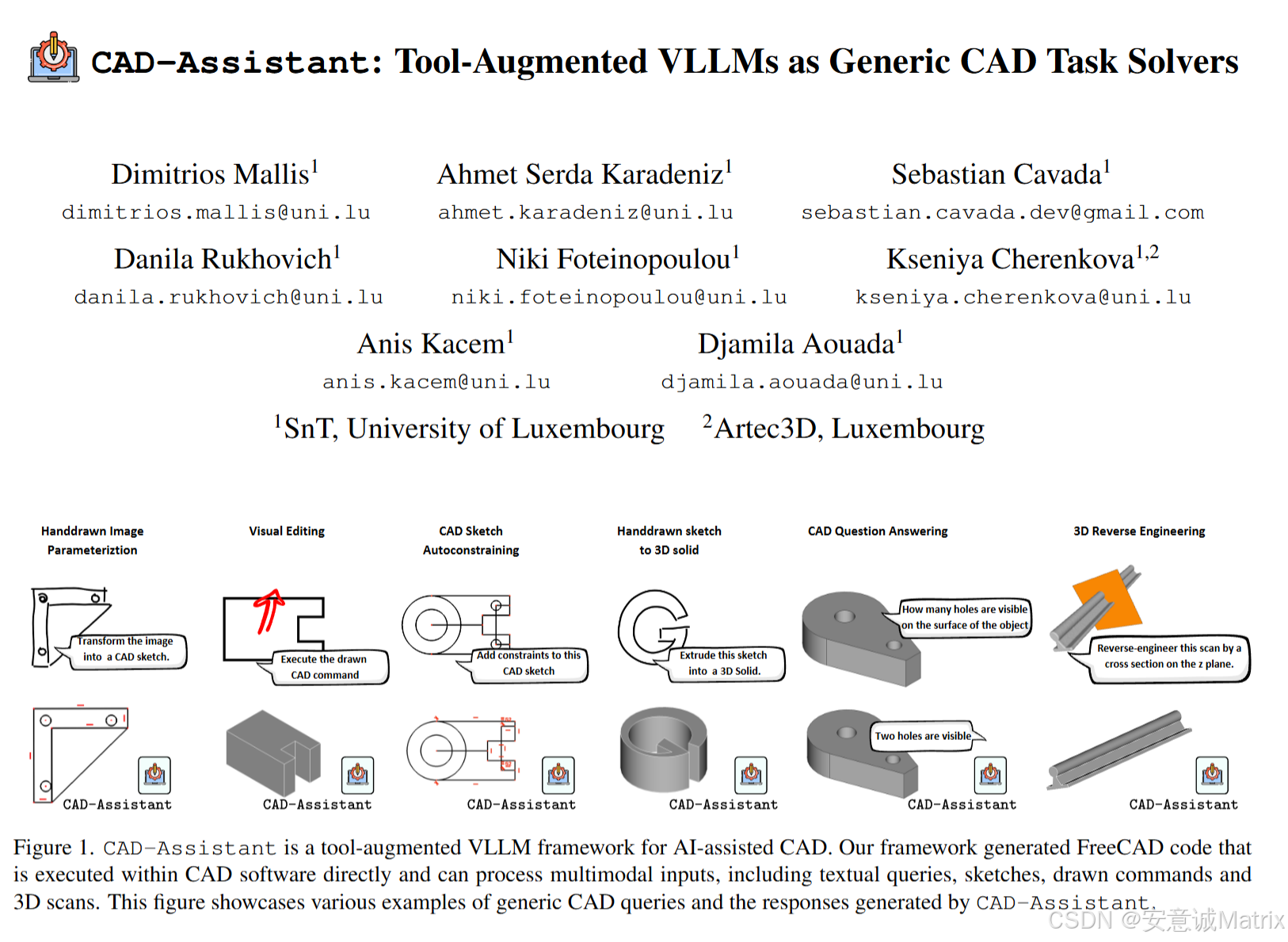

本文提出CAD-Assistant，这是一个基于工具增强VLLM的通用CAD任务求解框架，核心由VLLM规划器（如GPT-4o）、集成FreeCAD Python API的执行环境，以及包含手绘草图参数化器、约束检查器等在内的CAD专用工具集构成；它能处理文本、手绘草图、3D扫描等多模态输入，通过迭代生成Python代码并在FreeCAD中执行，动态适配CAD设计状态，有效弥补VLLM在几何推理和CAD命令影响预测上的局限；在CAD问答（CQA）、自动约束、手绘草图参数化三大基准任务中，零样本设置下的CAD-Assistant超越VLLM基线（如GPT-4o）和任务特定方法（如Vitruvion），同时支持Fillet、Revolution等未被现有数据集收录的CAD命令，具备3D扫描逆向工程、手绘转3D实体等实际应用能力。

---

2. 思维导图（mindmap）

## 核心主题：CAD-Assistant（工具增强VLLM的通用CAD求解框架）
### 一、框架组成
- 规划器：VLLM（如GPT-4o），生成自然语言计划+Python代码动作
- 执行环境：Python解释器 + FreeCAD（通过API调用CAD功能）
- 工具集：CAD专用模块（表格见详细总结）
  - 手绘图像参数化器（基于[21]模型）
  - 草图/实体识别器（生成JSON+渲染图）
  - 约束检查器（评估约束有效性与几何影响）
  - 横截面提取器（3D扫描转2D截面）
  - FreeCAD API（Sketch/Part模块命令）
### 二、核心目标
- 解决VLLM局限：几何推理弱、CAD命令影响不可预测
- 支持多模态输入：文本、手绘、3D扫描
- 实现通用CAD任务：CQA、自动约束、逆向工程等
### 三、相关工作
- 基础模型CAD应用：CAD-Talk（语义标注）、CADLLM（草图补全）、Img2CAD（图像逆向）
- 工具增强VLLM：ViperGPT、HuggingGPT（非CAD领域）
- VLLM几何推理：SGPBench基准、符号指令微调（对比本框架的工具增强方案）
### 四、实验验证
- 几何推理优化：点基参数化+JSON序列化+精确渲染最优（SGPBench 2D Acc 0.754）
- 基准任务结果：
  - CQA：SGPBench 2D Acc 0.791（超GPT-4o基线10.5%）
  - 自动约束：PF1 0.979、CF1 0.484（零样本超Vitruvion）
  - 手绘参数化：CD 0.680（低于Davinci的1.184）
- 成本：单任务成本$0.0299-$0.0887（GPT-4o API）
### 五、创新能力
- 支持未收录命令：Fillet（倒圆角）、Revolution（旋转实体）
- 实际应用：3D扫描逆向（Z平面截面+ extrusion）、手绘转3D实体、语义理解手绘命令（如红色"X"表示删除）
### 六、核心贡献
1. 首个工具增强VLLM的通用CAD框架
2. 工具增强方案缓解VLLM几何推理局限
3. 无训练、高可扩展（仅需Python文档字符串扩展功能）
4. 零样本超越基线，验证实际场景能力

---

3. 详细总结

1. 研究背景与目标

• CAD技术价值：计算机辅助设计（CAD）是工业领域精确、高效设计的核心，但现有自动化方法多局限于固定工作流（如单一3D逆向工程、草图生成），通用CAD智能代理的研究仍空白。
• VLLM的潜力与局限：VLLM（如GPT-4o）因预训练涵盖设计知识，具备AI辅助CAD的潜力，但存在两大核心局限：① 几何推理弱（难以理解空间排列、参数化几何）；② CAD命令影响不可预测（如Fillet、约束操作对拓扑的复杂影响）。
• 研究目标：提出CAD-Assistant，通过工具增强范式构建通用CAD任务求解框架，支持多模态输入和动态设计适配。

2. CAD-Assistant核心框架设计

2.1 三大核心组件

组件	功能描述	关键实现细节
规划器（P）	分析上下文，生成自然语言计划（$p_t$）和Python代码动作（$a_t$）	采用GPT-4o/4-Turbo/4-mini作为核心，基于历史上下文、用户输入、工具文档生成动作
执行环境（ε）	执行Python代码，反馈CAD设计状态（$e_t$）和执行结果（$f_t$，含文本/渲染图）	集成Python解释器+FreeCAD，直接调用CAD软件API获取实时设计状态
CAD专用工具集（T）	弥补VLLM在CAD领域的能力缺口	包含6类核心工具（见表3）

2.2 工具集详细清单（表3）

工具类型	具体工具	功能描述
Python基础工具	Python库	逻辑运算、参数计算（如线段长度、角度）
FreeCAD集成工具	FreeCAD API	调用Sketch/Part模块命令（如添加几何、约束、 extrusion）
草图处理工具	手绘图像参数化器	将手绘草图转换为CAD草图的参数化文本（基于[21]的Davinci模型）
	草图识别器	生成CAD草图的JSON参数+渲染图（标注 primitive ID，增强视觉关联）
3D处理工具	实体识别器	生成3D CAD模型的JSON参数+4视角渲染图
	横截面提取器	从3D扫描（三角网格）中提取2D截面图像（如Z平面）
约束工具	约束检查器	评估约束有效性，预测是否导致几何移动（避免约束应用后拓扑错乱）

2.3 工作流程

1. 输入：用户多模态查询（如“将手绘草图转为约束CAD草图”）；
2. 迭代执行（$t=1$到$T$）：
   • 规划器基于当前上下文（$c_{t-1}$）、输入（$x_0$）、工具文档，生成计划（$p_t$）和Python代码（$a_t$）；
   • 环境执行$a_t$，返回执行结果（$f_t$，如JSON参数、渲染图）和设计状态（$e_t$）；
   • 更新上下文$c_t=c_{t-1}+f_t$，进入下一迭代；
3. 终止：规划器生成“TERMINATE”计划，输出最终CAD结果（如FreeCAD模型文件）。

3. 相关工作对比

研究方向	代表工作	核心方法	与CAD-Assistant的差异
基础模型CAD应用	CADLLM[61]	T5模型微调SketchGraphs数据集	仅支持草图补全，任务单一，无工具增强
	Vitruvion[49]	监督训练生成约束	依赖大规模数据集，零样本性能差（CF1 0.238）
	Img2CAD[69]	VLLM预测CAD命令类型	仅支持图像到CAD命令映射，无法动态适配设计状态
工具增强VLLM	ViperGPT[55]	VLLM生成Python代码调用视觉工具	面向通用视觉推理，无CAD专用工具和FreeCAD集成
VLLM几何推理	SGPBench[45]	符号指令微调提升CAD程序理解	依赖训练数据，无法直接与CAD软件交互，几何推理依赖文本序列化

4. 实验设计与结果

4.1 几何推理优化策略（针对VLLM弱点）

通过SGPBench（2D CAD子集，700个草图）验证参数化、序列化、渲染对推理准确率的影响：

优化维度	具体策略	SGPBench 2D Acc（GPT-4o）	关键结论
参数化策略	隐式参数化（SGPBench）	0.674	点基参数化更适配VLLM几何理解
	点基参数化（[22]）	0.748
	过参数化（隐式+点基）	0.747	过参数化性能接近点基，且适配更多任务需求
序列化策略	表格格式（CSV/HTML）	0.703-0.710	schema嵌入格式（如JSON）更利于VLLM解析几何参数
	schema嵌入（JSON）	0.748
渲染策略	手绘草图渲染	0.616	精确渲染（CAD软件输出）显著提升视觉推理能力
	精确渲染（FreeCAD输出）	0.754

4.2 基准任务设置

任务名称	数据集来源	评估指标	实验设置
CAD问答（CQA）	SGPBench[45]	准确率（2D/3D子集）	2D子集：700个SketchGraphs草图；3D子集：1000个DeepCAD模型；不输入CAD代码，动态读取FreeCAD项目
自动约束	SketchGraphs[48]	PF1（Primitive F1）、CF1（Constraint F1）	测试集700个草图，通过FreeCAD求解器验证约束有效性
手绘草图参数化	SketchGraphs测试集	参数准确率、双向Chamfer距离（CD）	输入二进制手绘图像，输出约束CAD草图

4.3 实验结果对比

（1）CAD问答（CQA）结果（表4）

方法	规划器	2D Acc	3D Acc	关键优势
SGPBench[45]	GPT-4 Turbo	0.674	0.762	-
GPT-4o（基线）	GPT-4o	0.686	0.782	-
CAD-Assistant	GPT-4o	0.791	0.805	工具增强使2D准确率提升10.5%，3D提升2.3%

（2）自动约束结果（表5）

方法	类型	PF1	CF1	关键优势
GPT-4o（基线）	零样本	0.693	0.274	-
Vitruvion[49]	监督训练	0.706	0.238	依赖数据集，约束应用后几何易错乱
CAD-Assistant	零样本	0.979	0.484	PF1超基线41.3%，CF1超基线76.6%，通过约束检查器保护几何完整性

（3）手绘草图参数化结果（表6）

方法	参数准确率	CD（越小越好）	关键优势
Vitruvion[49]	0.659	1.586	-
Davinci[21]	0.789	1.184	仅输出参数，无约束验证
CAD-Assistant	0.784	0.680	CD超Davinci 42.6%，可自动添加有效约束

4.4 成本分析（表7）

任务名称	平均输入代币	平均输出代币	平均成本/用户请求（GPT-4o API）
CAD问答（CQA）	11280	178	$0.0299
自动约束	28422	852	$0.0795
手绘草图参数化	31170	1081	$0.0887

5. 新增能力与实际应用

5.1 支持未收录CAD命令

现有数据集（如SketchGraphs）仅覆盖基础CAD命令，CAD-Assistant通过读取Python文档字符串，支持Fillet（倒圆角）、Revolution（旋转实体） 等未收录命令，例如：

• 倒圆角任务：规划器通过Fillet文档字符串，计算线段交点后生成倒圆角代码，在FreeCAD中执行。

5.2 实际场景应用案例

1. 3D扫描逆向工程：输入3D扫描网格+文本查询（“Z平面截面参数化+10mm extrusion”），框架提取2D截面→生成约束草图→ extrusion为3D实体；
2. 手绘转3D实体：输入手绘轮廓→参数化为CAD草图→通过Revolution命令旋转为3D实体（如圆柱）；
3. 语义理解手绘命令：输入带红色标记的CAD草图（如红色“X”标记圆），规划器识别“删除”意图，生成代码删除指定几何。

6. 研究结论与贡献

四大核心贡献：

1. 提出首个工具增强VLLM的通用CAD框架，支持多模态输入；
2. 工具增强方案（CAD专用工具+FreeCAD集成）有效缓解VLLM几何推理局限；
3. 框架无训练、高可扩展，仅需文档字符串即可扩展CAD命令支持范围；
4. 零样本设置下超越基线和任务特定方法，验证实际场景（如3D逆向）能力。

---

4. 关键问题

问题1：CAD-Assistant通过哪些核心设计，针对性解决了VLLM在AI辅助CAD中的两大核心局限（几何推理弱、CAD命令影响不可预测）？

答案：

1. 针对“几何推理弱”：① 引入CAD专用识别工具（草图/实体识别器），生成几何参数JSON+多视角渲染图，提供多模态几何表示；② 优化参数化（点基参数化）和序列化（JSON格式）策略，提升VLLM对几何结构的理解（SGPBench 2D Acc从0.674提升至0.748）；
2. 针对“CAD命令影响不可预测”：① 直接集成FreeCAD API，代码执行后实时反馈设计状态，避免依赖VLLM预测命令影响；② 加入约束检查器，在应用约束前评估有效性和几何移动风险，防止拓扑错乱（如自动约束任务中PF1达0.979，远高于基线的0.693）。

问题2：在CAD自动约束任务中，CAD-Assistant的零样本性能为何能显著超越监督训练的Vitruvion？两者的核心差异是什么？

答案：

1. 性能差异（基于SketchGraphs测试集）：

   方法	训练方式	PF1（几何完整性）	CF1（约束准确性）
   Vitruvion[49]	监督训练	0.706	0.238
   CAD-Assistant	零样本	0.979	0.484

2. 核心差异：
   • Vitruvion：依赖大规模CAD数据集（SketchGraphs）训练约束生成模型，但未考虑约束应用后的几何适配性，生成的约束可能导致CAD求解器调整几何时出现错乱，因此PF1和CF1均较低；
   • CAD-Assistant：无需训练，通过实时交互FreeCAD验证约束效果——先通过约束检查器评估约束对几何的影响，再执行代码并根据设计状态迭代调整，确保约束有效且几何完整性不受破坏，因此零样本下仍能实现高PF1和CF1。

问题3：CAD-Assistant在现有CAD基准任务之外，具备哪些面向工业实际场景的创新能力？这些能力如何突破现有CAD自动化方法的局限？

答案：

1. 三大创新能力及突破：
   • ① 支持全量FreeCAD命令：突破现有方法仅覆盖基础命令（如extrusion、直线绘制）的局限，通过读取Python文档字符串，可调用Fillet（倒圆角）、Revolution（旋转）等未被数据集收录的工业常用命令，适配复杂设计需求；
   • ② 3D扫描逆向工程：突破传统逆向工程需手动提取截面的局限，输入3D扫描网格后，框架自动提取指定平面（如Z平面）截面、参数化为约束草图，并通过extrusion生成3D实体，简化逆向流程；
   • ③ 语义理解手绘操作：突破现有手绘转CAD仅处理轮廓的局限，能识别草图上的手绘命令标记（如红色箭头表示extrusion、红色“X”表示删除），直接生成对应CAD操作代码，提升设计师交互效率。
