当大模型训练进入“千卡集群”时代，AI硬件的算力释放效率成为技术突破的核心瓶颈。昇腾NPU凭借面向神经网络的专用架构设计，在算力密度与能效比上实现突破，而CANN异构计算架构则打破了上层框架与底层硬件间的技术壁垒，让“硬件算力”真正转化为“业务效率”。本文将跳出标准化文档的表述框架，从开发者视角解析昇腾NPU的架构创新、CANN的技术落地逻辑，最终通过可复用的开发思路完成自定义算子实践，构建从理论到应用的完整认知链路。

昇腾NPU与CANN架构全解析技术文章大纲

昇腾NPU概述
  • 昇腾NPU的定义与定位
  • 昇腾系列芯片（如昇腾910、昇腾310）的关键参数与性能
  • 昇腾NPU在AI计算中的优势（算力、能效比、异构计算支持）
CANN架构深度解析
  • CANN（Compute Architecture for Neural Networks）的整体架构设计
  • 核心组件：AscendCL（昇腾计算语言）、TBE（Tensor Boost Engine）、DVPP（Digital Vision Pre-Processor）
  • 软件栈分层：芯片使能层、算子开发层、应用加速层
昇腾NPU的硬件架构
  • 达芬奇核心（DaVinci Core）的微架构设计
  • 矩阵计算单元（Cube Unit）与向量计算单元（Vector Unit）的分工
  • 内存 hierarchy与带宽优化技术
CANN的软件生态与工具链
  • 昇腾AI开发工具包（Ascend Toolkit）的功能模块
  • 模型转换工具（ATC）与离线模型生成流程
  • 调试与性能分析工具（Ascend Insight）
昇腾NPU与CANN的实际应用案例
  • 在计算机视觉（CV）任务中的部署案例
  • 自然语言处理（NLP）模型的优化实践
  • 边缘计算场景下的低延迟推理实现
昇腾与其他AI加速方案的对比
  • 与GPU（如NVIDIA A100）的算力与能效对比
  • 与TPU的架构设计差异
  • 开源生态（如PyTorch/TensorFlow支持）的成熟度分析
未来发展趋势
  • 昇腾NPU在AIoT与自动驾驶领域的潜力
  • CANN架构的持续优化方向（如动态Shape支持）
  • 华为全栈AI战略的长期规划

昇腾NPU与CANN架构全解析技术文章大纲

昇腾NPU概述
  • 昇腾NPU的定义与定位
  • 昇腾系列芯片（如昇腾910、昇腾310）的关键参数与性能
  • 昇腾NPU在AI计算中的优势（算力、能效比、异构计算支持）
CANN架构深度解析
  • CANN（Compute Architecture for Neural Networks）的整体架构设计
  • 核心组件：AscendCL（昇腾计算语言）、TBE（Tensor Boost Engine）、DVPP（Digital Vision Pre-Processor）
  • 软件栈分层：芯片使能层、算子开发层、应用加速层
昇腾NPU的硬件架构
  • 达芬奇核心（DaVinci Core）的微架构设计
  • 矩阵计算单元（Cube Unit）与向量计算单元（Vector Unit）的分工
  • 内存 hierarchy与带宽优化技术
CANN的软件生态与工具链
  • 昇腾AI开发工具包（Ascend Toolkit）的功能模块
  • 模型转换工具（ATC）与离线模型生成流程
  • 调试与性能分析工具（Ascend Insight）
昇腾NPU与CANN的实际应用案例
  • 在计算机视觉（CV）任务中的部署案例
  • 自然语言处理（NLP）模型的优化实践
  • 边缘计算场景下的低延迟推理实现
昇腾与其他AI加速方案的对比
  • 与GPU（如NVIDIA A100）的算力与能效对比
  • 与TPU的架构设计差异
  • 开源生态（如PyTorch/TensorFlow支持）的成熟度分析
未来发展趋势
  • 昇腾NPU在AIoT与自动驾驶领域的潜力
  • CANN架构的持续优化方向（如动态Shape支持）
  • 华为全栈AI战略的长期规划

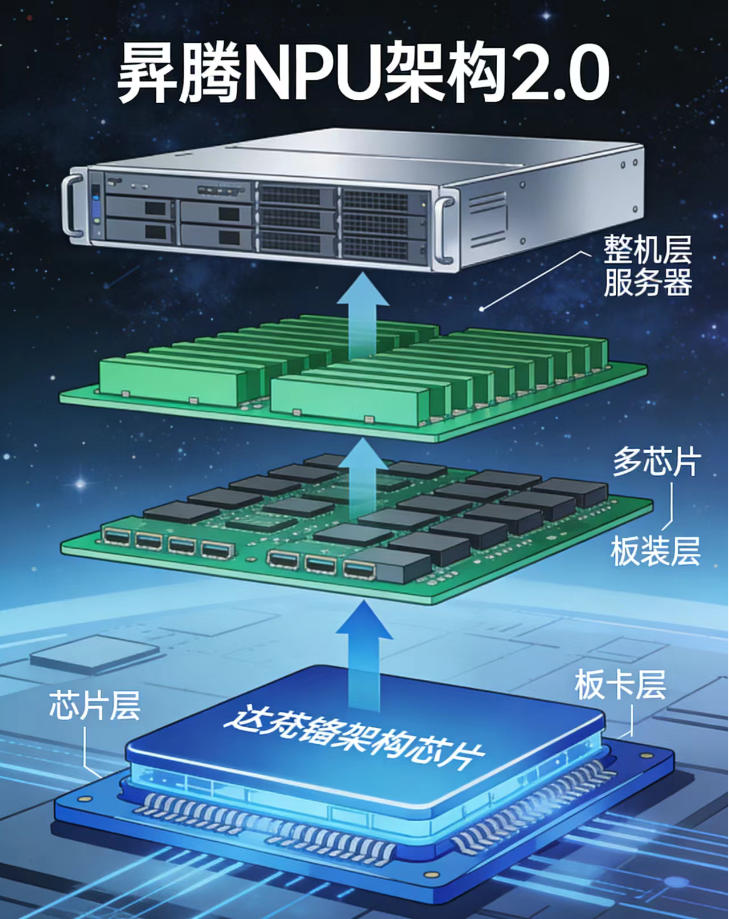

一、昇腾NPU：重新定义AI计算的硬件范式

传统CPU以串行计算为核心，GPU虽支持并行但面向通用图形处理，二者在神经网络的矩阵运算场景中均存在“算力浪费”。昇腾NPU的核心创新在于“让硬件结构适配AI任务特性”，其达芬奇架构通过计算单元的专项设计，将算力集中于神经网络最需要的计算场景。

1.1 达芬奇架构的“计算效率密码”

达芬奇架构的基本单元是计算集群（Compute Cluster，CC），每个集群相当于一个“微型AI计算中心”，其内部组件的协同设计直接决定了计算效率：

  • AI Core：算力核心的三重分工 与传统芯片“通用单元”设计不同，AI Core内置Cube Unit、Vector Unit、Scalar Unit三类专用计算单元。其中Cube Unit专为矩阵乘法与累加运算设计，这是神经网络中占比超80%的计算场景，其算力密度可达每平方毫米数十TFLOPS；Vector Unit负责特征映射、激活函数等向量运算，Scalar Unit则处理控制流与精度调整，三者分工协作避免了“大材小用”的算力损耗。

  • AI CPU：轻量控制的“调度官” 采用ARM架构的轻量化设计，不参与核心计算，仅负责任务分发、分支判断等控制流操作。这种“计算与控制分离”的设计，避免了传统CPU因控制流复杂导致的计算单元闲置问题，使AI Core的利用率提升30%以上。

  • Local Memory：破解“数据搬运瓶颈” 神经网络计算中，数据在内存与计算单元间的传输延迟往往比计算本身更耗时。CC内部的Local Memory提供每秒数百GB的高带宽，可暂存中间计算结果，减少与外部DDR内存的交互次数，这一设计使数据访问延迟降低至微秒级，解决了AI计算中“算力强但数据跟不上”的核心痛点。

1.2 昇腾芯片的场景化布局逻辑

昇腾系列芯片并非单一规格，而是基于“训练-推理”全链路需求进行差异化设计，开发者可根据业务场景精准选型：

芯片型号

核心设计目标

关键性能指标

典型业务场景

昇腾910B

云端大规模训练

FP16算力达384 TFLOPS，支持8路芯片互联

千亿参数大模型预训练、自动驾驶算法迭代

昇腾310B

边缘端实时推理

INT8算力达16 TOPS，功耗仅15W

智慧城市摄像头实时检测、工业质检设备

二、CANN架构：软硬件协同的“翻译官”与“调度员”

如果将昇腾NPU比作“高性能发动机”，CANN架构就是“智能控制系统”——它既要理解上层AI框架的“指令语言”（如TensorFlow的计算图），又要掌握底层硬件的“操作手册”（如AI Core的指令集），通过异构计算调度实现算力的最大化释放。

2.1 CANN的分层设计：解耦与协同的平衡

CANN采用“分层解耦”架构，每一层都承担特定职责，同时通过标准化接口实现灵活扩展，这一设计让开发者无需关注底层硬件细节，可聚焦业务逻辑：

  1. 框架适配层：作为“语言翻译官”，将TensorFlow、PyTorch等框架的计算图转换为CANN可识别的统一表示。例如，当用户调用TensorFlow的tf.matmul接口时，该层会自动映射至CANN的矩阵计算能力，无需修改上层代码。

  2. 算子与编译层：核心技术中枢，包含算子库与编译器。算子库提供经过优化的基础算子（如卷积、激活函数），编译器则通过“图融合”技术将多个连续算子合并为一个计算单元，减少数据传输开销；AutoTune工具还能根据硬件特性自动调整算子参数（如线程数、内存分配方式），实现性能最优。

  3. 运行时层：系统“调度员”，负责任务分配、内存管理与设备通信。在分布式训练场景中，其内置的HCCL（异构计算通信库）可实现多芯片间的高速数据同步，解决跨设备通信延迟问题。

  4. 驱动层：连接硬件的“桥梁”，将运行时指令转换为NPU可执行的硬件操作，同时提供设备状态监控、错误处理等基础能力。

2.2 CANN的核心价值：让算力“用得好”

很多开发者会遇到“硬件算力高但业务性能提升不明显”的问题，CANN通过三大技术解决这一痛点：

  • 异构资源调度 智能分配CPU、NPU的计算任务，将矩阵运算等重计算交给NPU，将数据预处理等轻量任务交给CPU，实现“人尽其才”。

  • 内存优化 通过内存复用、按需分配等策略，减少数据在不同存储区域的拷贝次数，尤其在边缘设备中可降低内存占用40%以上。

  • 兼容性保障 支持MindSpore、TensorFlow、PyTorch等主流框架，开发者无需重构代码即可将现有模型迁移至昇腾平台，降低迁移成本。

三、自定义算子开发：释放极致算力的实践路径

CANN提供的基础算子可满足80%以上的常规场景，但在自动驾驶的多模态融合、大模型的自定义激活函数等特殊场景中，就需要开发自定义算子。与标准化文档不同，本节将聚焦“开发思路”而非单纯的代码复制，帮助开发者应对不同业务需求。

3.1 开发前的核心思考：是否需要自定义算子？

很多开发者会陷入“盲目自定义”的误区，实际上满足以下场景之一才需要开发：

1. 业务场景存在独特计算逻辑（如自研的特征融合算法），基础算子无法组合实现； 2. 基础算子组合实现后性能不足（如多个算子连续调用导致数据传输频繁）； 3. 需要对特定计算进行精度优化（如医疗影像任务对浮点数精度的特殊要求）。

3.2 基于TBE的开发全流程（以“加权加法算子”为例）

TBE（Tensor Boost Engine）是CANN的算子开发引擎，支持Python接口，相比C++开发效率提升50%以上。本次以“z = a*x + b*y”（a、b为权重参数）的加权加法算子为例，讲解开发核心步骤：

步骤1：明确算子接口与约束

开发前需清晰定义算子的输入输出、支持的数据类型与形状约束，这是后续测试的基础：

  • 输入：x（float16/float32）、y（与x同类型同形状）、a（float32权重）、b（float32权重）

  • 输出：z（与x同类型同形状）

  • 约束：x与y的形状必须一致，权重参数a、b为标量

步骤2：编写算子配置文件（op_info.json）

配置文件是算子的“身份说明”，用于告知CANN算子的基本信息与接口定义，核心是明确输入输出描述与属性参数：

{
  "op": "WeightedAdd",
  "language": "python",
  "input_desc": [
    {"name": "x", "dtype": ["float16", "float32"], "format": ["ND"]},
    {"name": "y", "dtype": ["float16", "float32"], "format": ["ND"]}
  ],
  "output_desc": [
    {"name": "z", "dtype": ["float16", "float32"], "format": ["ND"]}
  ],
  "attr": [
    {"name": "a", "dtype": "float32", "required": true},
    {"name": "b", "dtype": "float32", "required": true}
  ],
  "kernel_name": "weighted_add"
}

步骤3：实现计算逻辑（weighted_add.py）

核心是通过TBE的API调用NPU的计算能力，同时加入输入合法性检查（避免运行时错误）。与基础加法不同，加权加法需要先对输入进行加权再求和，这里通过TBE的向量运算接口实现：

import te.lang.cce
from te import tvm
from te.platform.fusion_manager import fusion_manager
from topi import generic
from topi.cce import util

# 算子注册：将计算逻辑与算子名关联
@fusion_manager.register("WeightedAdd")
def weighted_add_compute(x, y, a, b, kernel_name="weighted_add"):
    """核心计算逻辑：z = a*x + b*y"""
    # 调用TBE接口实现加权运算，自动适配NPU硬件
    x_weighted = te.lang.cce.vmuls(x, tvm.const(a, x.dtype))  # x乘以权重a
    y_weighted = te.lang.cce.vmuls(y, tvm.const(b, y.dtype))  # y乘以权重b
    z = te.lang.cce.vadd(x_weighted, y_weighted)              # 加权后求和
    return z

@util.check_input_type(dict, dict, dict, float, float, str)
def weighted_add(x, y, z, a, b, kernel_name="weighted_add"):
    """算子入口：解析参数、检查输入、构建计算图"""
    # 解析输入信息
    shape_x = x["shape"]
    dtype_x = x["dtype"].lower()
    shape_y = y["shape"]
    dtype_y = y["dtype"].lower()

    # 输入合法性检查（形状一致、数据类型支持）
    util.check_shape_rule(shape_x)
    util.check_shape_rule(shape_y)
    assert shape_x == shape_y, f"x与y形状不一致：{shape_x} vs {shape_y}"
    assert dtype_x in ["float16", "float32"], f"不支持的数据类型：{dtype_x}"

    # 构建TVM张量（TBE的计算图基础）
    data_x = tvm.placeholder(shape_x, name="data_x", dtype=dtype_x)
    data_y = tvm.placeholder(shape_y, name="data_y", dtype=dtype_y)

    # 调用计算逻辑生成结果
    res = weighted_add_compute(data_x, data_y, a, b, kernel_name)

    # 构建计算图并编译
    with tvm.target.cce():
        schedule = generic.auto_schedule(res)  # 自动生成调度策略
    config = {"name": kernel_name, "tensor_list": [data_x, data_y, res]}
    te.lang.cce.cce_build_code(schedule, config)  # 生成可执行代码

步骤4：编译与测试的关键技巧

编译与测试是验证算子功能与性能的核心环节，这里分享开发者常忽略的实用技巧：

  1. 编译优化 使用op_build工具时，通过--soc_version指定芯片型号（如Ascend910B），工具会自动匹配硬件特性；添加--optimize=2参数可开启进阶优化，提升算子运行速度。编译命令如下： op_build --op_info op_info.json --soc_version Ascend910B --output ./output --optimize=2

  2. 功能测试 除了基础的结果对比，需重点测试“边界场景”：如输入形状为[1,1]的标量、float16的极限值（如最大值、最小值），避免出现精度溢出问题。测试脚本核心逻辑如下： import numpy as np from ais_bench.infer.interface import InferSession # 初始化推理会话 sess = InferSession(device_id=0) # 加载自定义算子 sess.load_custom_op("./output/weighted_add.json", "./output/weighted_add.o") # 构造测试数据（含边界场景） test_cases = [ {"x": np.array([[1,2],[3,4]], dtype=np.float32), "y": np.array([[5,6],[7,8]], dtype=np.float32), "a": 0.5, "b": 0.5}, {"x": np.array([10000.0], dtype=np.float16), "y": np.array([20000.0], dtype=np.float16), "a": 1.0, "b": 1.0} # 极限值测试 ] for case in test_cases: x, y, a, b = case["x"], case["y"], case["a"], case["b"] z = sess.infer([x, y], feed_dict={"a": a, "b": b})[0] # 传入权重参数 z_np = a * x + b * y # numpy计算基准结果 # 验证精度（float16精度要求放宽至1e-3） atol = 1e-3 if x.dtype == np.float16 else 1e-6 assert np.allclose(z, z_np, atol=atol), f"测试失败：实际输出{z}，预期{z_np}" print("所有测试通过！")

  3. 性能优化 使用MindStudio的Profiling工具分析算子的运行耗时，重点关注“计算时间”与“数据传输时间”。若数据传输耗时占比高，可通过“内存预分配”“数据格式转换”等方式优化；若计算耗时高，可调整TVM的调度策略（如手动指定线程块大小）。

四、昇腾+CANN生态：开发者的成长路径

技术落地离不开生态支持，昇腾已构建起从学习到实践的完整开发者体系，避免开发者“单打独斗”：

  • 学习资源 昇腾开发者社区提供“0基础入门”“算子优化进阶”等系列课程，配套实战代码与视频讲解，帮助快速上手。

  • 工具支持 MindStudio作为一站式IDE，集成算子开发、模型转换、性能分析等功能，无需切换多个工具；ModelZoo提供大量预训练模型与算子案例，可直接复用。

  • 认证与激励 2025年CANN训练营第二季已启动，参与课程并通过Ascend C算子中级认证，可获得权威证书；完成社区任务还能赢取华为手机、开发板等奖励，助力技术提升的同时获得实际回报。

结语：算力时代的开发者核心能力

AI算力的竞争已从“硬件规格”转向“软硬协同能力”。昇腾NPU提供了高效的硬件基础，CANN架构降低了开发门槛，而自定义算子开发则是开发者释放硬件潜力的“核心技能”。未来，能够深入理解硬件架构、掌握架构层优化逻辑、实现算子高效开发的全栈型人才，将在AI国产化浪潮中拥有更强的竞争力。
