管理组件

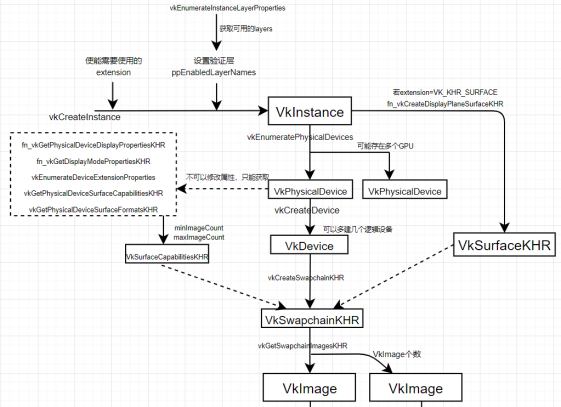

每个使用Vulkan API的应用必须创建一个VkInstance，通过VkInstance可以查询系统中可被Vulkan识别的显卡硬件VkPhysicalDevice。Vulkan渲染使用的设备是选择并通过VkPhysicalDevice创建的VkDevice。用户空间是通过VkQueue向VkDevice提交渲染和控制指令。所以，一个应用只有一个VkInstance，可以有多VkPhysicalDevice，但是大部分情况下只会选择一个VkPhysicalDevice。一个VkPhysicalDevice可以多个VkDevice，一个VkDevice可以有多个VkQueue。
流程：创建实例 --> 创建表面 --> 选择物理设备 --> 创建逻辑设备 --> 创建交换链 --> 创建帧缓冲区

VkFrameBuffer是渲染目标和渲染过程使用的color、depth和stencil等渲染目标缓存组件，在Vulkan叫VkFrameBuffer。
如果渲染的结果需要显示在屏幕上，就需要VkSurfaceKHR。对于Vulkan，如果不需要在屏幕显示，就不需要创建Surface对象。因为Vulkan是一个与平台无关的API，所以与平台相关的部分会统一放到WSI，其中VK_KHR_surface提供VkSurfaceKHR。
由于PageFilp存在，会有多个VkFrameBuffer轮流在Surface对象上显示内容。当一个VkFrameBuffer显示的时候，另一个VkFrameBuffer在绘制。控制PageFilp的Vulkan对象是VkSwapChainKHR（VK_KHR_swapchain扩展提供的句柄），它是渲染与显示之间的桥梁。

管线资源

Render Pass描述一系列资源和使用方法：告诉 GPU 在什么阶段对哪些图像进行读写、以什么方式处理。

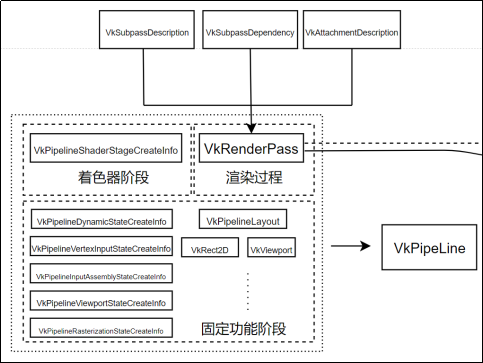

Pipeline着色器阶段：
顶点着色器：告诉 GPU 怎么处理每个顶点的数据；
片元着色器：决定每个像素最终长啥样；
动态：指定哪些固定函数状态是“动态”的结构体；
光栅化：把顶点数据组成的几何图元（三角形、线段等）转化成像素片段，送片段着色器；
多重采样：抗锯齿；
颜色混合：把片段着色器输出的颜色和帧缓冲中已有颜色按规则混合；
管线布局：管线阶段要用的所有外部数据的总清单；

资源组件

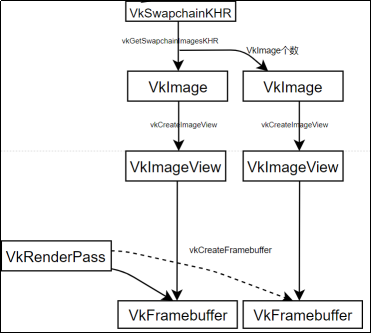

交换链中的每个图像（VkImage）都是一个独立的资源，用于存储渲染结果。但由于VkImage不可以直接在着色器访问，需要先基于VkImage创建VkImageView。VkFrameBuffer为交换链中的每个图像创建一个帧缓冲区
主要是VkBuffer和VkImage。
（1）数据类型
VkBuffer可以看作一片连续的内存（连续布局）
存放：顶点数据、索引数据、着色器常量。
VkImage并不是单张图像，而是包含Mip Level等中间大小的图像
存放：纹理映射、帧缓冲区。
（2）用法
VkBufer通过vkMapMemory映射到系统内存进行处理
VkImage平时不能映射到系统内存。
为VkImage准备数据，使用VkBuffer作为临时数据，vkCmdCopyBufferToImage可以将数据拷贝到VkImage。
（3）注意
从数据组织来看，VkImage包括：
VkImageLayout 如何被GPU访问VkFormat 数据存储格式
VkImageTiling 数据存储布局

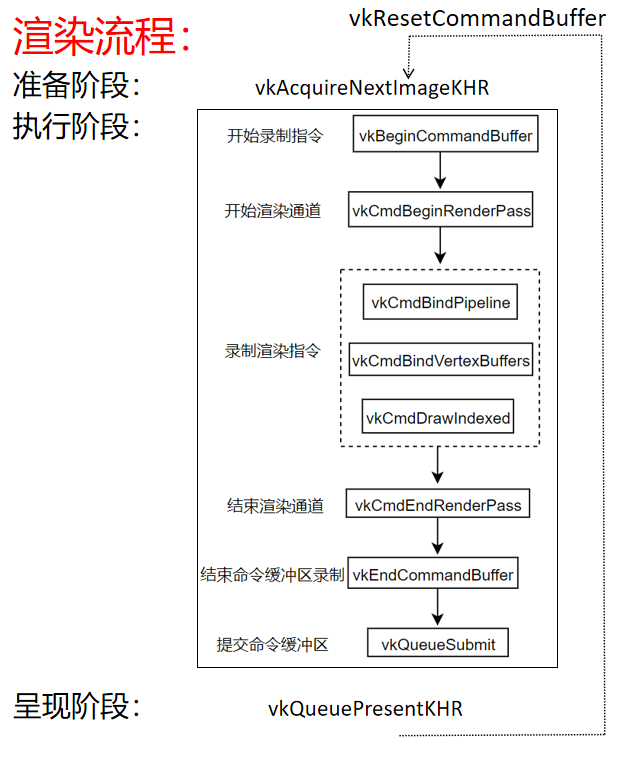

渲染流程

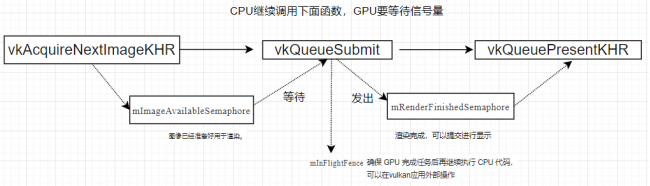

渲染显示过程整体上有3个异步完成的子过程，也就是GPU要参与执行的过程：
（1）vkAcquireNextImageKHR从VkSwapchainKHR中获得VkImage。
（2）vkQueueSubmit提交硬件执行录制的渲染指令。
（3）vkQueuePresentKHR显示过程。

vkAcquireNextImageKHR从VkSwapChainKHR获取一个VkFrameBuffer序号，该序号对应的vkFrameBuffer可以用于录制Vulkan渲染指令的渲染目标，通过vkQueueSubmit函数将录制提交到渲染计算执行队列中，最后渲染结果在计算完成后存放到VkFrameBuffer中。使用vkQueuePresentKHR将包含渲染结果的VkFrameBuffer停止到对应的VkSwapChainKHR，使得VkSwapChainKHR可以用刚提交的VkFrameBuffer替换正在VkSurfaceKHR对应的Surface对象显示的VkFrameBuffer。

补充

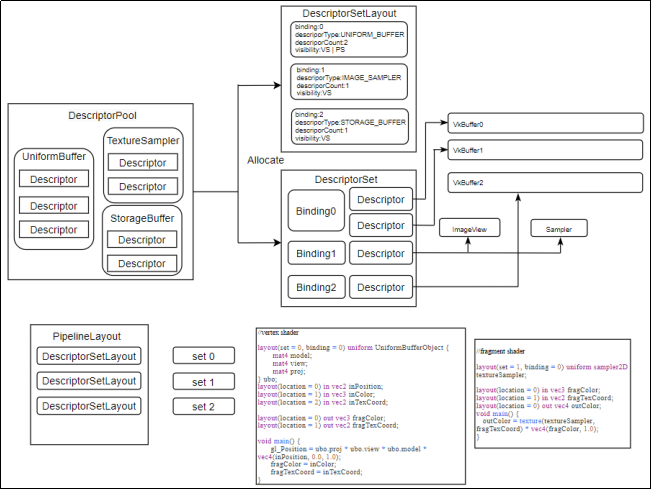

提示：资源绑定情况

描述符集合descriptorset绑定不同着色器，set0一般是顶点buffer，gl_Position告诉 GPU 顶点的位置。
