BALLOON2D软件——2D图纸数据提取+PMI信息识别与编辑+2D图纸数字化专业软件+自动生成 FAI 和其他检查报告+2D图纸气泡图自动生成+MBDVidia 软件 2D版本

让2D图纸的标注信息真正人机可读！

（点击这里可以免费申请软件试用）

就目前来看，在制造业与工程领域中，2D图纸仍是最广泛使用的设计表达形式之一。然而，这些图纸大多以非结构化的图像或CAD文件形式存在，其标注信息（如尺寸、公差、注释等）无法被机器直接读取，成为数据流动的“断点”。如何高效提取这些信息并转化为结构化数据，以支持基于模型的定义（MBD）工作流，已成为行业亟需解决的难题。

BALLOON2D是MBDVidia 软件的2D版本，能够从2D工程图中捕获识别注释数据，并将其自动转换为机器可读的特性清单 (BoC)，以便接下来自动化的检查计划、报告和工作流程（例如 AS9102、 FAI、PPAP 等）的顺利进行。对于以MBD为中心的客户来说，使用BALLOON2D软件可以轻松实现2D图纸的升级和数字化；对于传统的生产制造企业来说，BALLOON2D软件不仅将资深工程师从繁重的2D图气泡图绘制工作中解放出来，而且大大减少了人工转录导致的错误，提升企业部门间的协作效率。

Balloon2D 如何工作？

1. 从2D 工程图加载并提取注释数据。

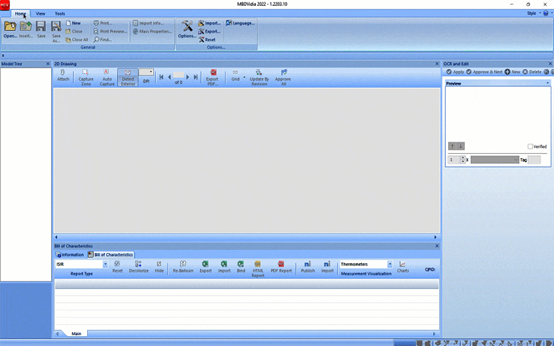

1）首先打开MBDVidia软件2D版本BALLOON2D，下图就是其打开后的工作界面：

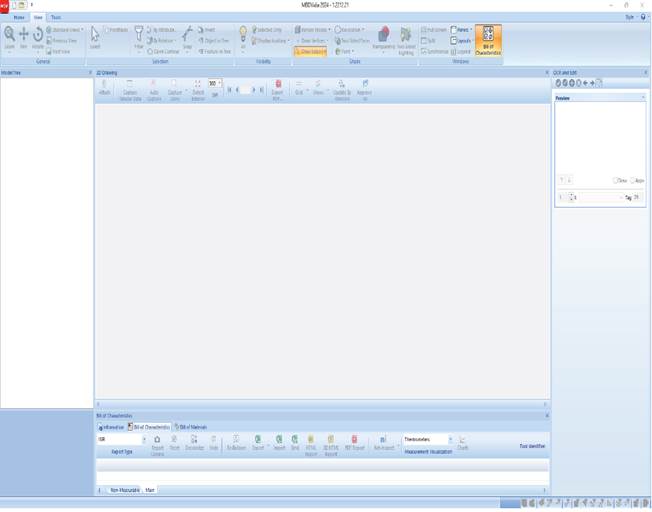

工具栏详情选项和按钮，如下图：

Attach：将外部二维PDF图形添加到当前项目中。

Capture Tabular Data：自动捕获表格数据并将其转换为物料清单/族表/标题栏数据。

Auto Capture：自动捕获2D PDF图形上的注释，并将其转换为特征列表

Capture Zone：定义一个用于注释识别或重新捕获的区域。

Capture As One Note：定义一个区域用于注释识别或作为一个文本注释重新捕获。

Capture part：为物料清单定义一个零件识别区域。

Capture Material：为物料清单定义一个物料识别区域。

Detect Exterior：定义绘图工作区的外部区域，降低内部亮度，突出显示其边界（红线），并在自动捕获的情况下忽略它。如果任何注释位于工作区之外，则应通过上下文菜单2D PDF绘图字段中的“编辑外部区域”编辑外部区域。

DPI：定义识别分辨率（每英寸点数）。DPI越低，识别时间越短。更高的DPI有助于确定图纸上的微小细节。

Page Navigation:：在二维PDF图形中显示当前页面和页面数量。按钮提供转到第一页、上一页、选定页、下一页或最后一页的选项。要转到2D PDF图形的特定页面，请输入其编号并按“enter”键。

Export PDF：将2D PDF图形上的工作另存为PDF文件。

Grid: 自动检测图形的大小，并在二维PDF图形上创建相关网格。网格应层叠在图框凹口的顶部。在一些需要手动调整网格的特定情况下，单击极值线并拖动到适当的位置。要调整特定线条，请单击它并拖动到适当的位置。

如果无法自动识别，可以通过选择参考方向和排除项来调整网格。

Copy grid to other pages:将网格复制到其他页面：将创建的网格复制到所有其他页面。

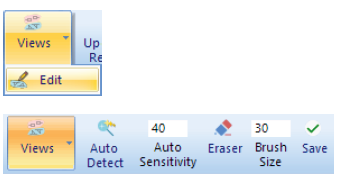

Views: 根据颜色自动确定和拆分2D PDF图形上的视图，或在必要时进行手动编辑。要进入视图模式，请单击右侧的箭头并选择编辑。将显示“视图”的其他设置。

Auto Detect: 识别视图并自动按颜色标记。

Auto Sensitivity: 定义搜索视图的区域大小。

Brush and Eraser:手动编辑视图。画笔组合或添加视图；橡皮擦分割或删除视图。默认情况下，画笔处于启用状态。点击橡皮擦来激活它，而不是画笔。如果视图操作未完成，可以按ESC按钮中止。如果视图操作已完成，则可以按CTRL+Z按钮取消。

Brush Size: 手动编辑时更改画笔的大小。要从键盘更改大小，请使用按钮[，]相应地减小或放大大小。

Save: 在正确检测到所有视图的情况下，有必要保存以应用更改。仅对活动绘图页保存更改。

Update by Revision: 将当前版本的图纸与之前审查的版本进行比较，显示更改，并自动更新BoC中的模型场景和特征。如有必要，有一个手动选项用于注释识别和传输。

Approve All: 批准所有已识别的注释。如果是多页二维图形，如果按“全部批准”按钮，将出现弹出窗口，建议将其应用于所有页面。如果按“是”，它将应用于所有页面，否则，它将仅应用于活动页面。

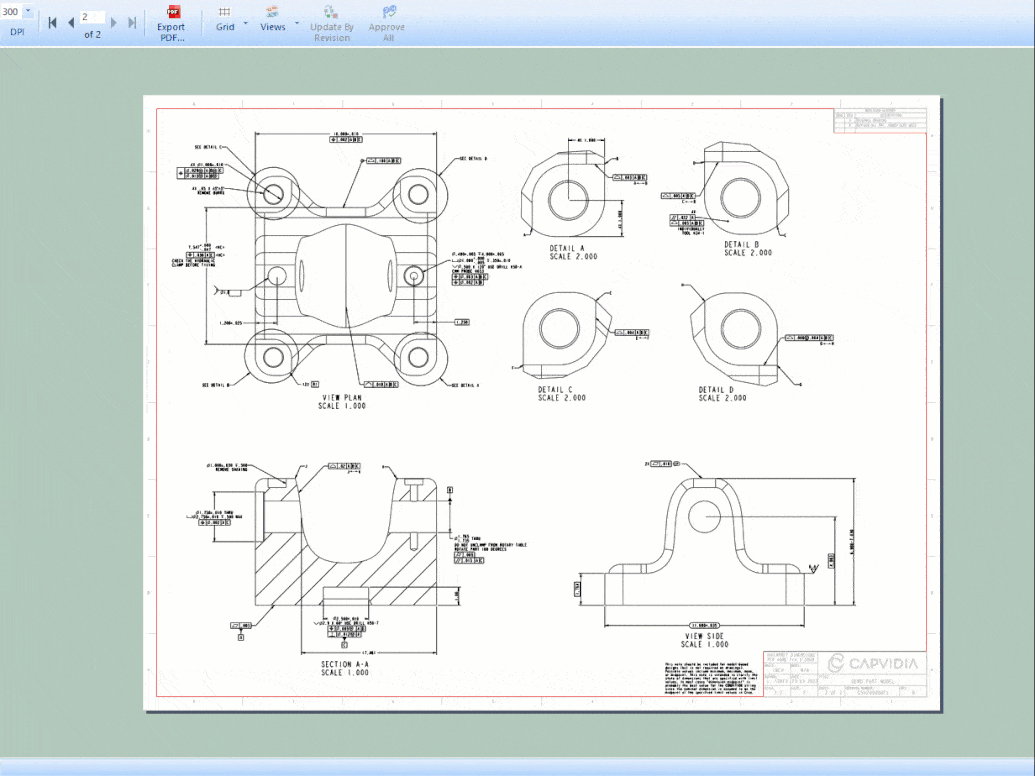

2）Balloon 2D的工作流程演示：

2．发布为 PDF、HTML 和 Net-Inspect，如下图：
