在Windows服务器与桌面系统运维中，硬盘管理是核心基础技能——无论是划分分区、扩展存储，还是通过RAID技术保障数据安全，都离不开对基本磁盘与动态磁盘的灵活运用。本文基于VMware虚拟机环境，完整复现“Windows硬盘管理”实验的14个核心步骤，结合原理解析、操作截图（标注对应实验要求的截图文件）及实战避坑技巧，帮你彻底掌握磁盘管理的底层逻辑与实操方法。

        实验环境：Windows Server 2016（桌面体验版）、VMware Workstation 17；核心目标：区分基本磁盘与动态磁盘特性，掌握主分区、简单卷、带区卷、镜像卷及RAID-5卷的配置方法。

一、实验前置：磁盘存储核心概念速通

动手操作前，先厘清2个核心概念，避免实验中“知其然不知其所以然”：

1. 基本磁盘 vs 动态磁盘

对比维度	基本磁盘	动态磁盘
核心特征	基于MBR/GPT分区表，支持主分区、扩展分区	基于卷的管理模式，支持跨磁盘组合卷
最大卷数	MBR：4个主分区或3主1扩展；GPT：128个分区	无限制，取决于磁盘空间
关键能力	仅支持简单分区创建/删除/扩展	支持带区卷（RAID-0）、镜像卷（RAID-1）、RAID-5等
适用场景	个人桌面、简单存储需求	服务器、数据冗余/性能优化场景

2. 动态磁盘核心卷类型解析

简单卷：单块动态磁盘上的卷，类似基本磁盘的主分区，无冗余

跨区卷：多块磁盘的未分配空间组合，容量叠加但无容错（一块盘故障数据全丢）

带区卷（RAID-0）：多块磁盘等分空间组合，数据分散存储，读写速度提升（无容错）

镜像卷（RAID-1）：2块磁盘完全同步，容量=单盘容量，具备容错（一块盘故障数据不丢）

RAID-5卷：至少3块磁盘，数据+校验信息分散存储，兼具性能与容错

二、完整实验流程：从磁盘添加到RAID-5配置

        本实验共14个步骤，全程基于VMware虚拟机操作，每个步骤附“操作要点+结果验证”，确保可复现性。

实验准备：添加3块10G虚拟硬盘

步骤1：添加虚拟硬盘

1. 关闭Windows Server 2016虚拟机，右键点击虚拟机名称，选择【设置】

2. 在“硬件”选项卡中点击【添加】，选择“硬盘”，点击【下一步】

3. 磁盘类型选择“IDE”（或SCSI，默认即可），点击【下一步】

4. 选择“创建新虚拟磁盘”，设置最大磁盘大小为10G，勾选“将虚拟磁盘存储为单个文件”

5. 重复上述操作，共添加3块10G虚拟硬盘，完成后启动虚拟机

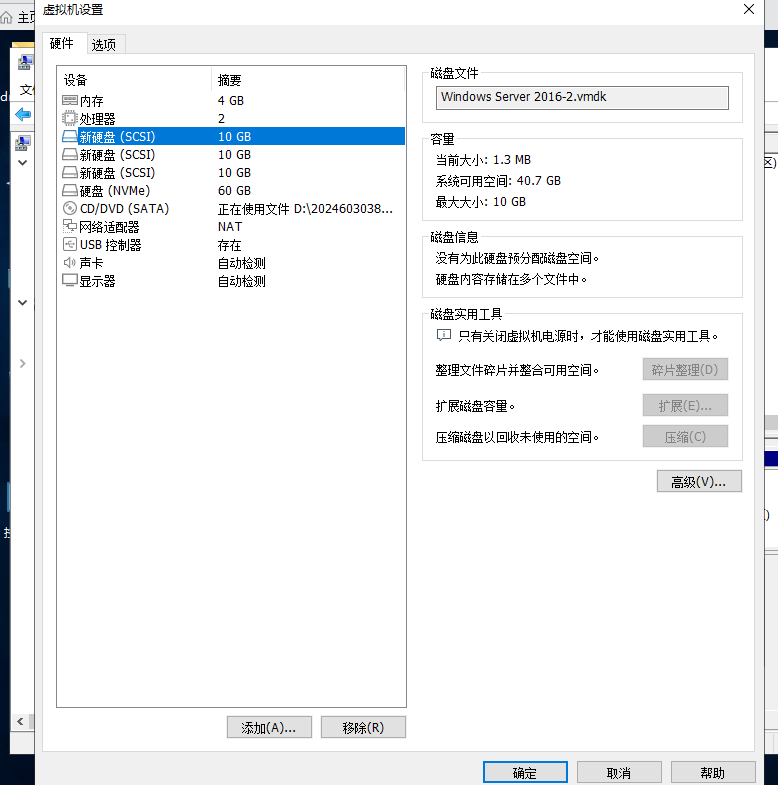

结果验证：虚拟机设置界面可见3块新添加的10G硬盘，虚拟机设置的“硬件”列表中，除系统盘外，新增“硬盘2”“硬盘3”“硬盘4”，容量均为10G。

第一阶段：基本磁盘管理（步骤2-7）

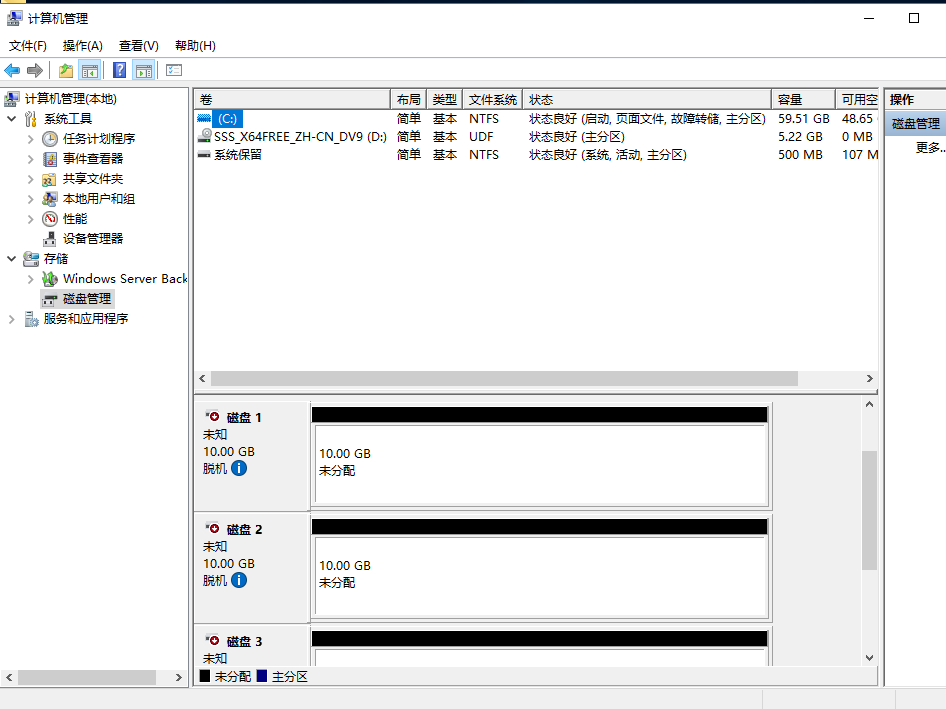

步骤2：确认未联机磁盘

1. 登录Windows Server 2016，右键点击【开始】，选择【计算机管理】

2. 展开【存储】-【磁盘管理】，下拉滚动条，可见3块状态为“未联机”的磁盘（磁盘1、磁盘2、磁盘3，系统盘为磁盘0）

结果验证：磁盘管理界面清晰显示3块未联机磁盘。

步骤3：磁盘联机操作

1. 右键点击“未联机”的磁盘1，选择【联机】，磁盘状态变为“未初始化”

2. 重复上述操作，将磁盘2、磁盘3依次联机，最终3块磁盘均显示“未初始化”

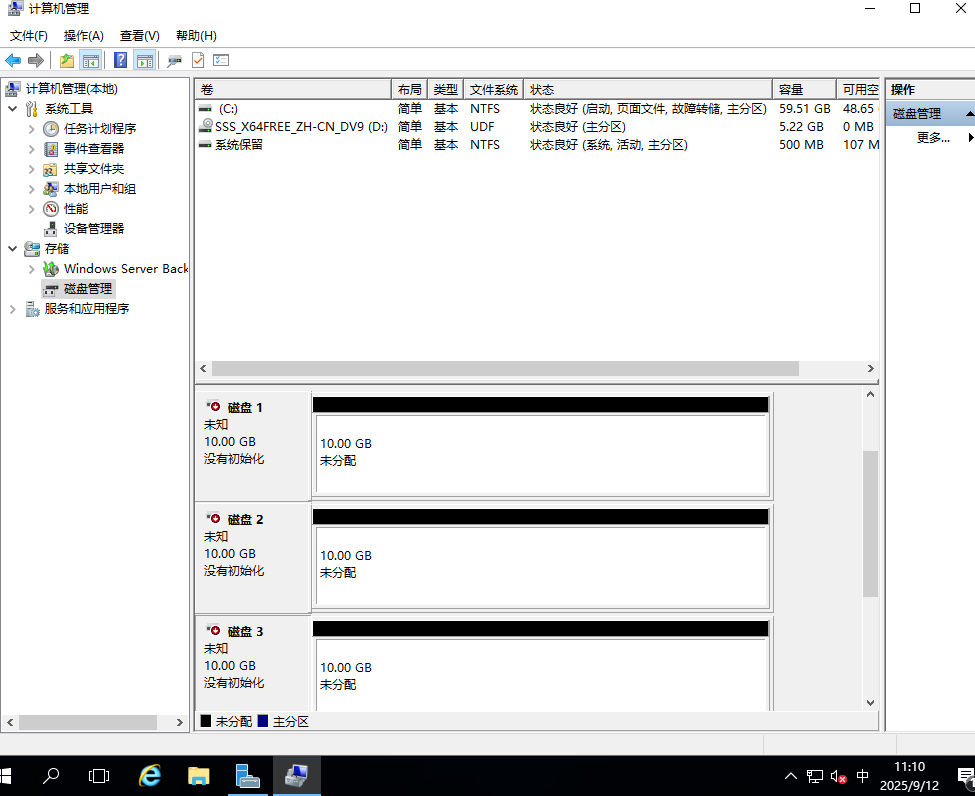

结果验证：3块磁盘状态从“未联机”变为“未初始化”。

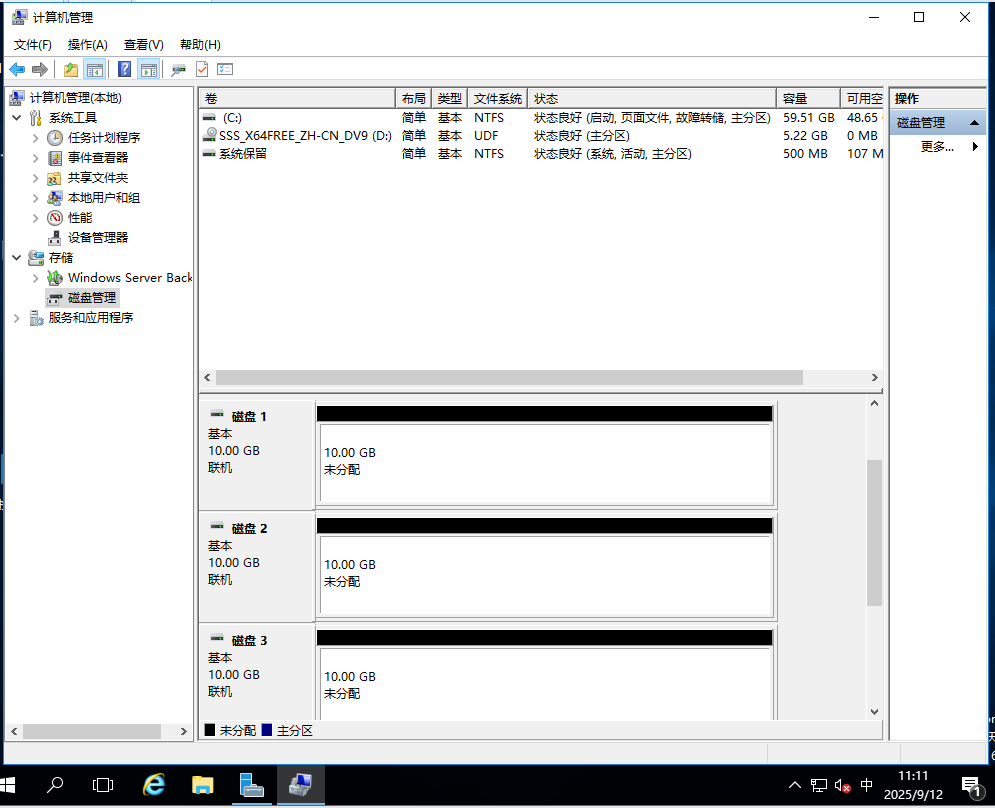

步骤4：初始化磁盘

1. 右键点击任意一块“未初始化”的磁盘，选择【初始化磁盘】

2. 在弹出的对话框中，勾选3块新磁盘，分区样式选择“GPT”（或MBR，推荐GPT），点击【确定】

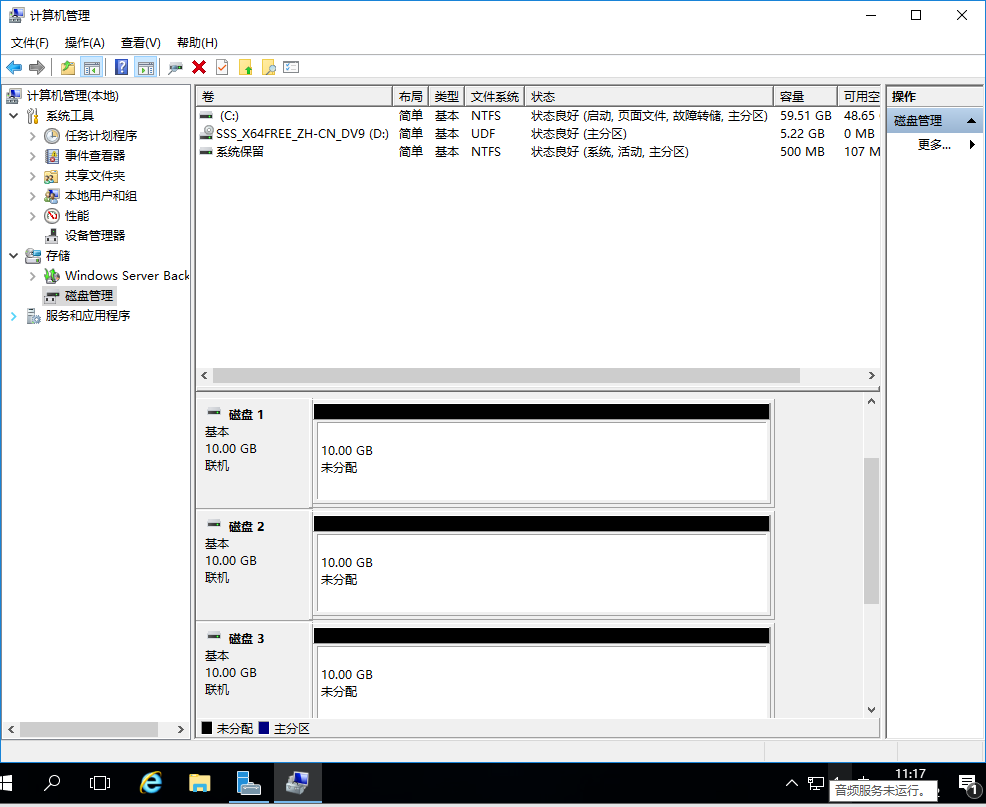

结果验证：3块磁盘状态变为“联机”，磁盘空间显示“未分配”。

初始化磁盘时，GPT分区样式支持大于2TB的磁盘，且安全性更高，推荐优先选择；若选择MBR，后续分区容量无法超过2TB。

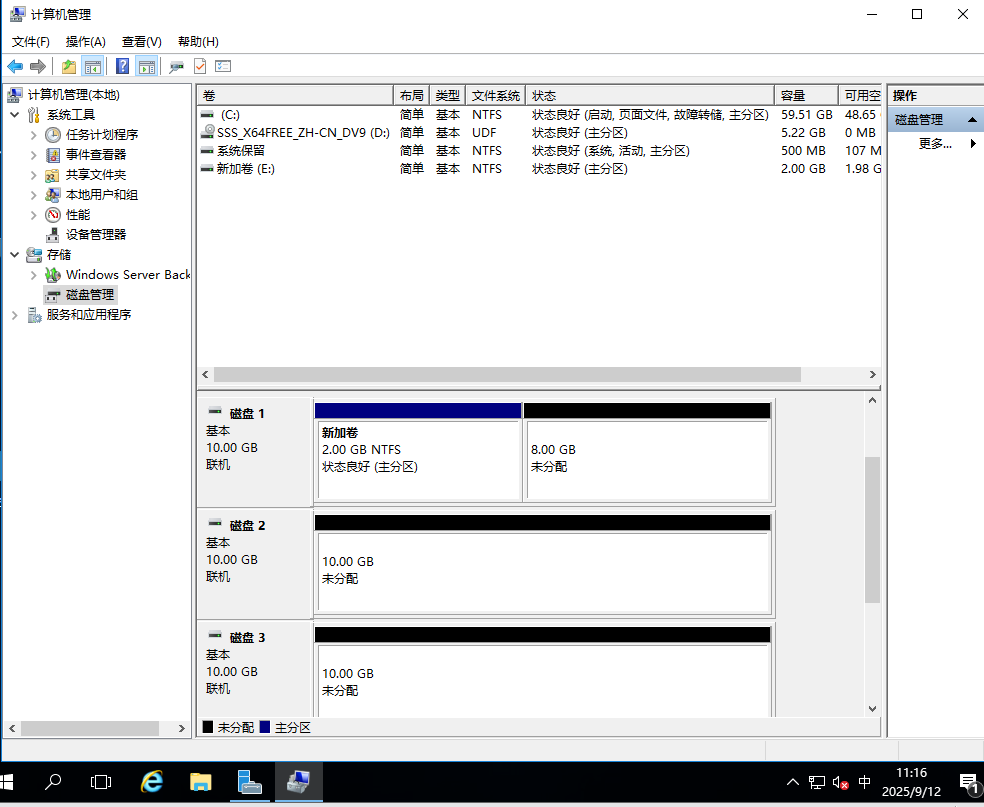

步骤5：创建2G主分区（磁盘1）

1. 右键点击磁盘1的“未分配”空间，选择【新建简单卷】，启动向导后点击【下一步】

2. 设置简单卷大小为2048MB（2G），点击【下一步】

3. 分配驱动器号（如E:），点击【下一步】

4. 文件系统选择NTFS，卷标可自定义（如“基本分区E”），点击【完成】

结果验证：磁盘1出现2G“简单卷”（主分区），资源管理器可见E盘。

步骤6：扩展主分区至4G（磁盘1）

1. 确保磁盘1仍有未分配空间（约8G），右键点击已创建的E盘（2G），选择【扩展卷】

2. 启动扩展卷向导，点击【下一步】，勾选磁盘1的未分配空间，设置扩展后容量为4096MB（4G）

3. 点击【下一步】-【完成】，完成扩展

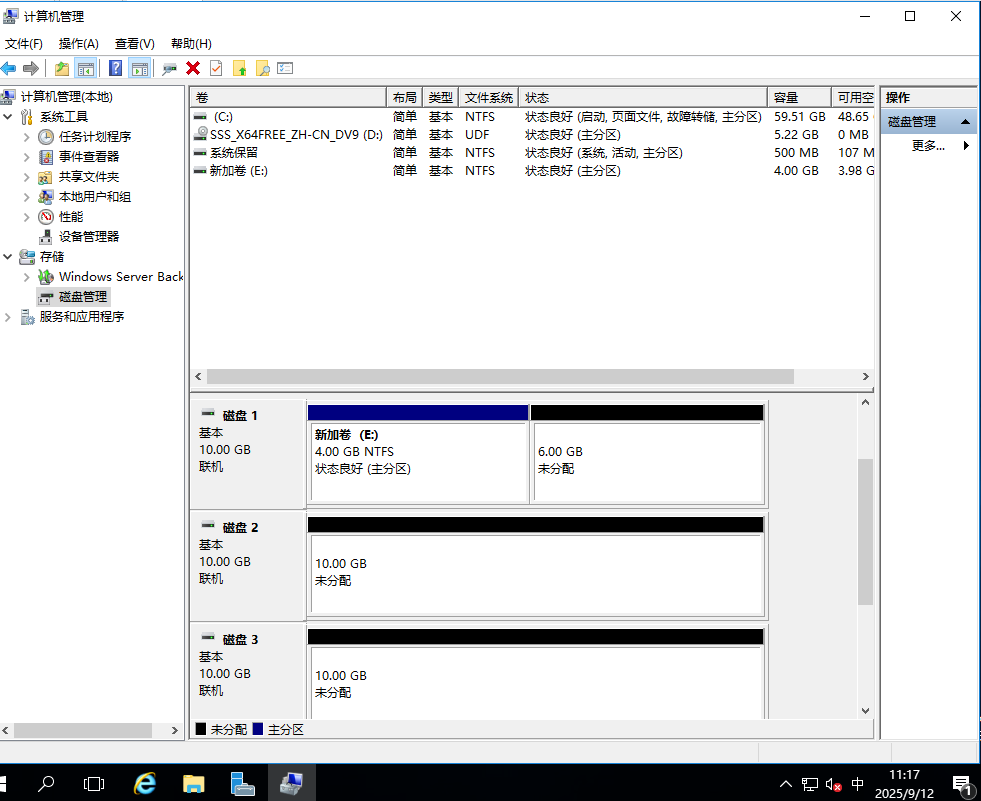

结果验证：E盘容量从2G变为4G，磁盘1未分配空间减少2G。

步骤7：删除磁盘1上的基本卷

1. 右键点击磁盘1上的E盘（4G），选择【删除卷】

2. 弹出警告对话框（删除卷会清空数据），点击【是】，磁盘1恢复为“未分配”状态

结果验证：磁盘1空间全部变为未分配。

第二阶段：动态磁盘管理（步骤8-14）

步骤8：将3块基本磁盘转换为动态磁盘

1. 右键点击磁盘1，选择【转换为动态磁盘】

2. 在弹出的对话框中，勾选磁盘1、磁盘2、磁盘3（3块均需转换），点击【确定】

3. 弹出警告（转换后无法启动非系统卷），点击【是】，完成转换

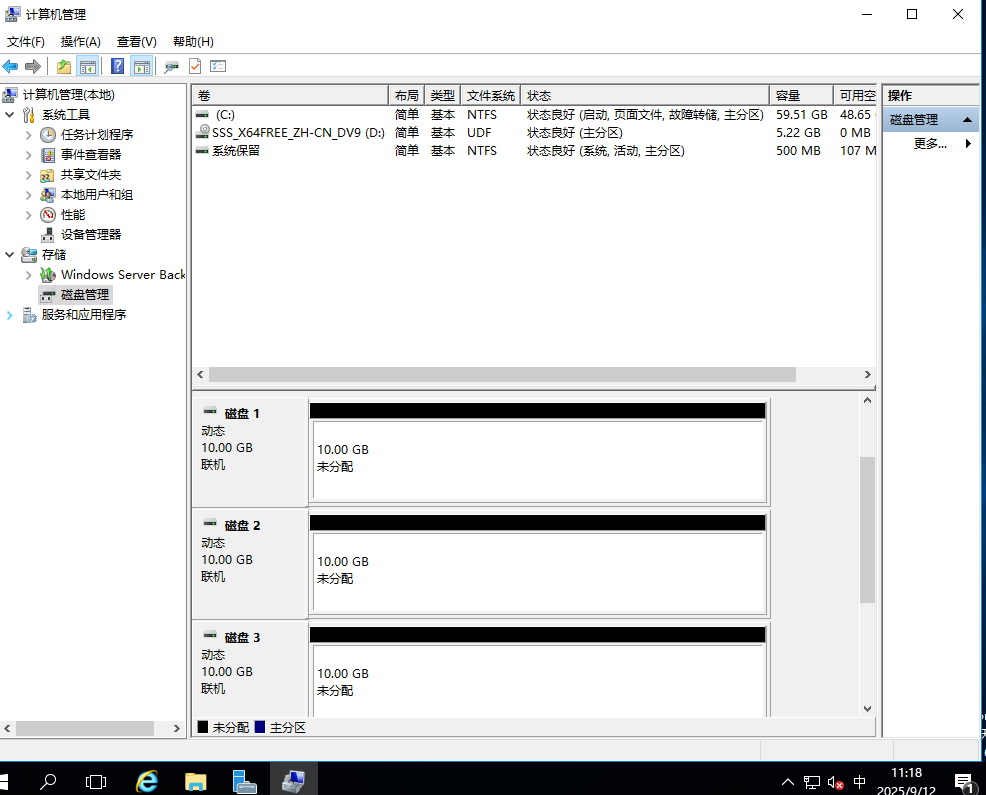

结果验证：3块磁盘的“磁盘类型”从“基本”变为“动态”。

步骤9：创建5G简单卷并扩展至15G

1. 右键点击磁盘1的未分配空间，选择【新建简单卷】，设置容量为5120MB（5G），分配驱动器号F:

2. 右键点击已创建的F盘，选择【扩展卷】，勾选磁盘2的全部未分配空间（10G），扩展后总容量为15G（5G+10G）

结果验证：F盘容量显示15G，由磁盘1的5G和磁盘2的10G组成。

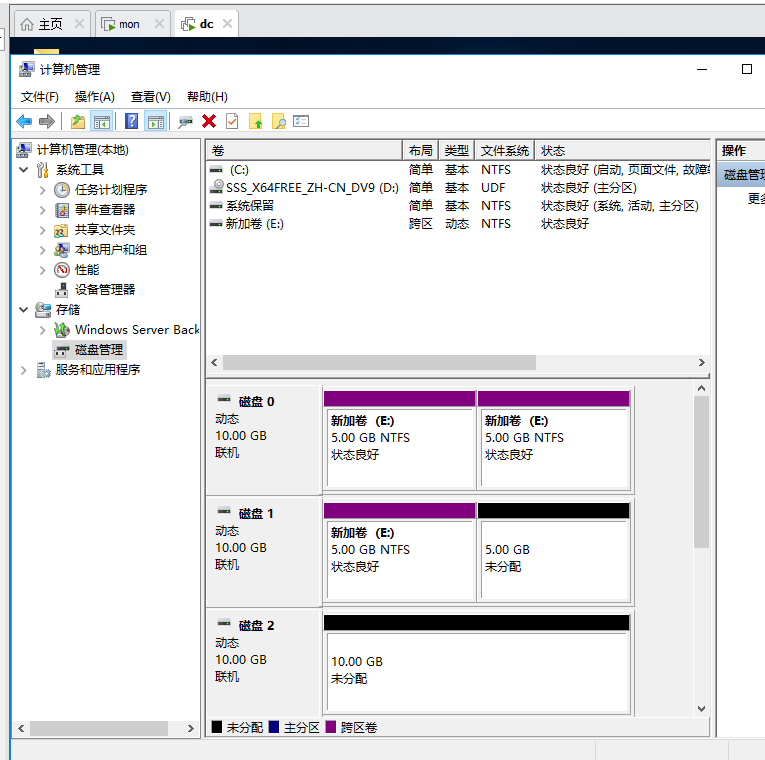

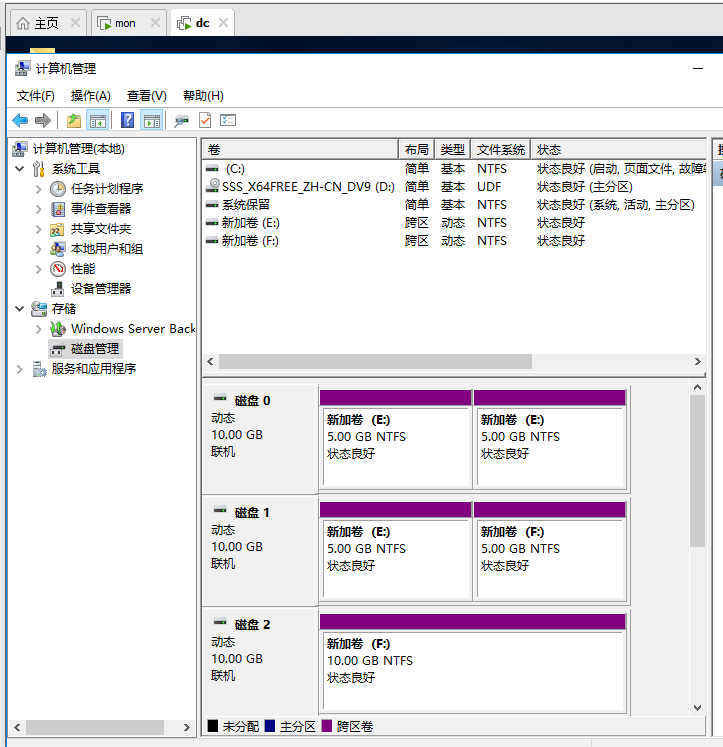

步骤10：创建跨区卷（扩展F盘至25G）

1. 右键点击F盘，选择【扩展卷】，勾选磁盘3的全部未分配空间（10G）

2. 点击【下一步】-【完成】，此时F盘由磁盘1（5G）、磁盘2（10G）、磁盘3（10G）组成，总容量25G

结果验证：F盘容量变为25G，磁盘管理界面显示“跨区卷”。

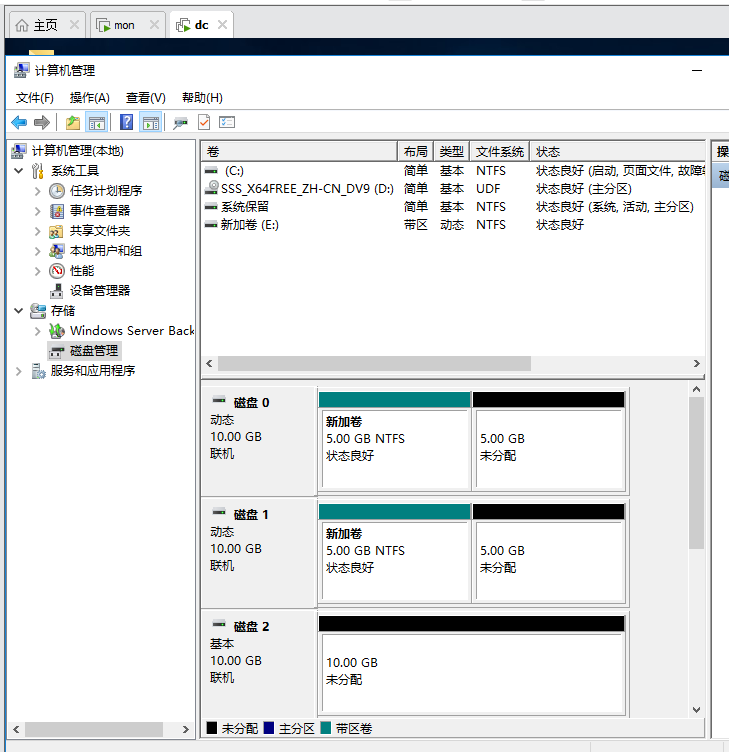

步骤11：创建带区卷（RAID-0）

1. 右键点击F盘，选择【删除卷】，清空3块磁盘的所有卷，恢复为未分配空间

2. 右键点击磁盘1的未分配空间，选择【新建带区卷】，勾选磁盘1和磁盘2

3. 设置每块磁盘的空间为5120MB（5G），分配驱动器号E:，完成创建

结果验证：E盘为带区卷，容量10G（5G×2）。

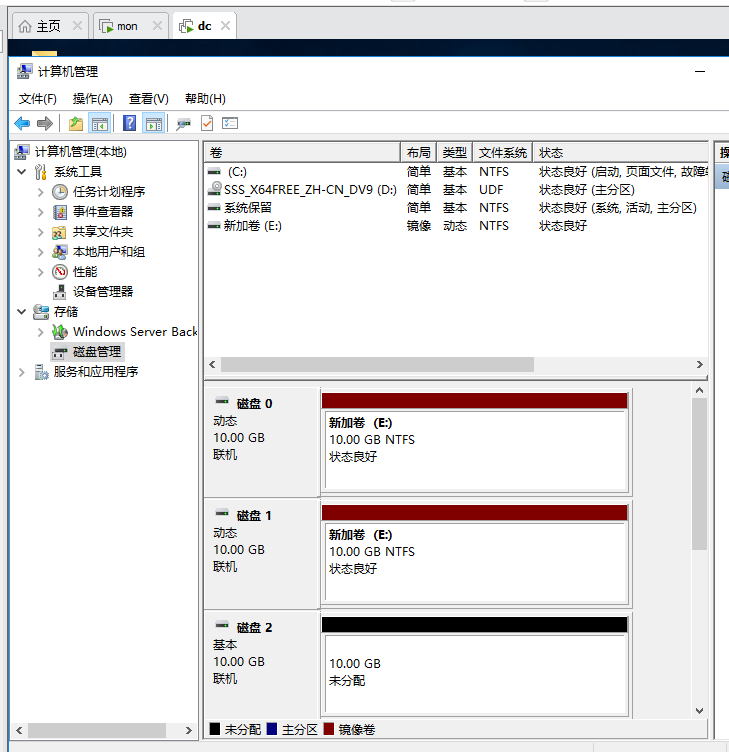

步骤12：创建镜像卷（RAID-1）

1. 删除步骤11创建的带区卷，恢复磁盘1和磁盘2为未分配空间

2. 右键点击磁盘1的未分配空间，选择【新建镜像卷】，勾选磁盘1和磁盘2

3. 设置卷容量为10G（单盘全部分配），分配驱动器号E:，完成创建

结果验证：E盘为镜像卷，容量10G（与单盘一致），磁盘1和磁盘2状态均显示“镜像卷”。

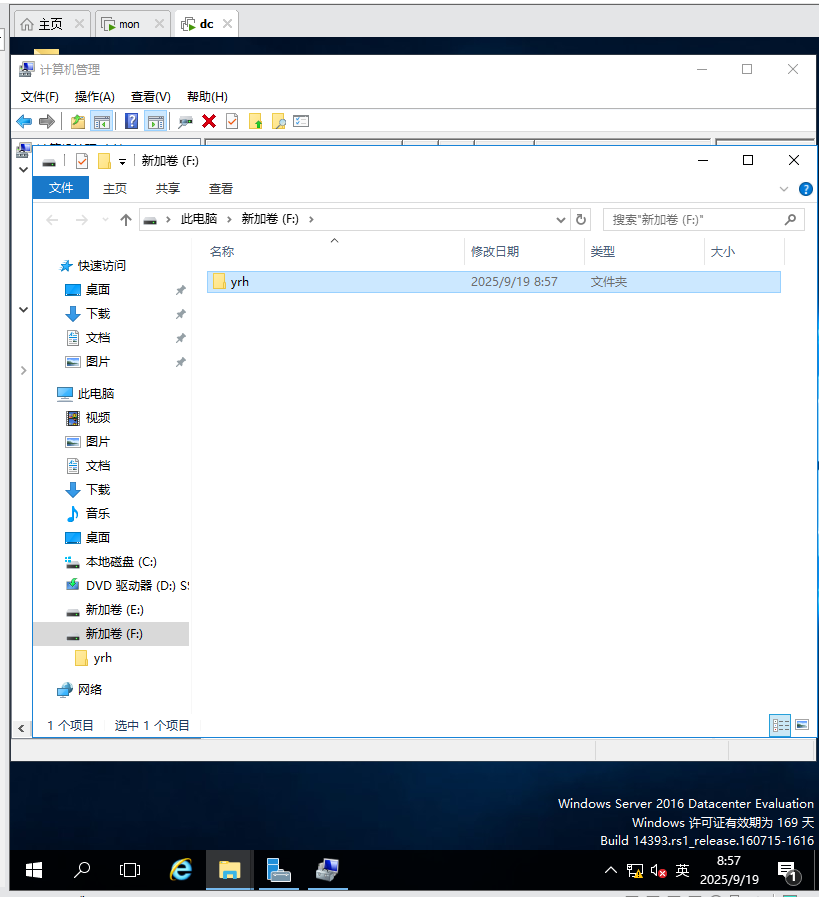

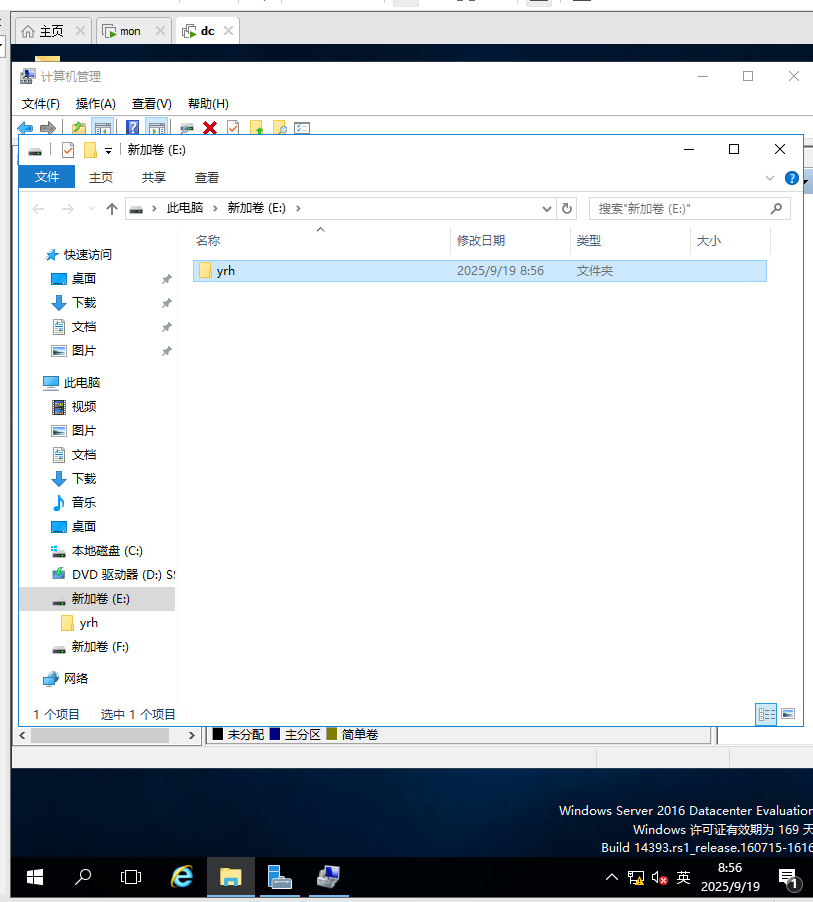

步骤13：验证镜像卷容错性

1. 打开E盘，创建文件夹“abc”，并在其中新建文本文档“test.txt”

2. 右键点击磁盘1（或磁盘2），选择【中断镜像】，在弹出的对话框中选择“保留卷”，此时会生成两个独立的卷（E:和F:）

3. 分别打开E盘和F盘，验证“abc”文件夹均存在

结果验证：E盘和F盘均包含“abc”文件夹及测试文件。

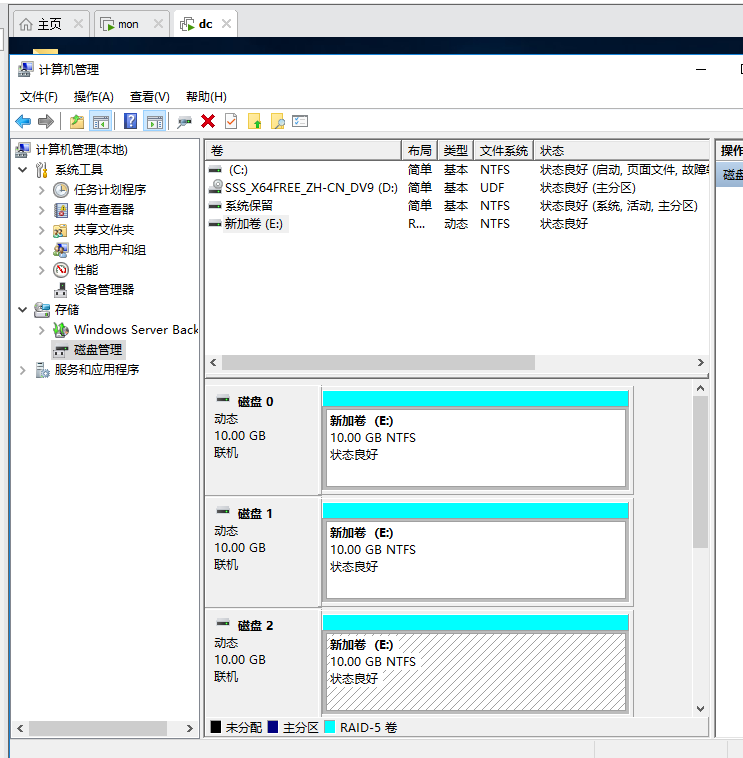

步骤14：创建RAID-5卷

1. 删除E盘和F盘，将磁盘1、磁盘2、磁盘3恢复为未分配空间

2. 右键点击磁盘1的未分配空间，选择【新建RAID-5卷】，勾选磁盘1、磁盘2、磁盘3

3. 设置每块磁盘的空间为10G（全部分配），分配驱动器号E:，完成创建

结果验证：E盘为RAID-5卷，容量20G（10G×3 - 10G校验空间）。

三、实验核心避坑指南（新手必看）

本实验中，新手常因操作顺序或配置错误导致实验失败，以下是5个高频问题及解决方案：

1. 磁盘无法联机/初始化

问题原因：虚拟机添加磁盘后未重启，或磁盘类型不兼容。

解决方案：① 添加磁盘后必须重启虚拟机；② 若使用SCSI磁盘，确保已安装VMware Tools；③ 初始化时选择与系统盘一致的分区样式（GPT/MBR）。

2. 基本磁盘无法转换为动态磁盘

问题原因：磁盘上存在未删除的分区，或磁盘为系统盘（系统盘转换需特殊操作）。

解决方案：先删除磁盘上所有分区（确保无重要数据），非系统盘可直接转换；系统盘转换需通过命令行：以管理员身份运行cmd，执行“diskpart”→“list disk”→“select disk 0”→“convert dynamic”。

3. 无法创建带区卷/镜像卷/RAID-5卷

问题原因：磁盘数量不足，或磁盘未转换为动态磁盘。

解决方案：① 带区卷/镜像卷需至少2块动态磁盘，RAID-5卷需至少3块；② 确保所有参与的磁盘均为动态磁盘，且无已分配空间冲突。

4. 扩展卷时无法勾选目标磁盘

问题原因：目标磁盘为基本磁盘，或磁盘上无连续未分配空间。

解决方案：① 将目标磁盘转换为动态磁盘；② 若磁盘有分区，先删除分区释放未分配空间；③ 跨区卷扩展无连续空间要求，简单卷扩展需同磁盘连续空间。

5. 中断镜像卷后数据丢失

问题原因：中断时选择“删除卷”而非“保留卷”。

解决方案：中断镜像卷时，在弹出的对话框中务必选择“保留卷”，系统会将两块磁盘的镜像卷拆分为两个独立卷，数据才会保留。

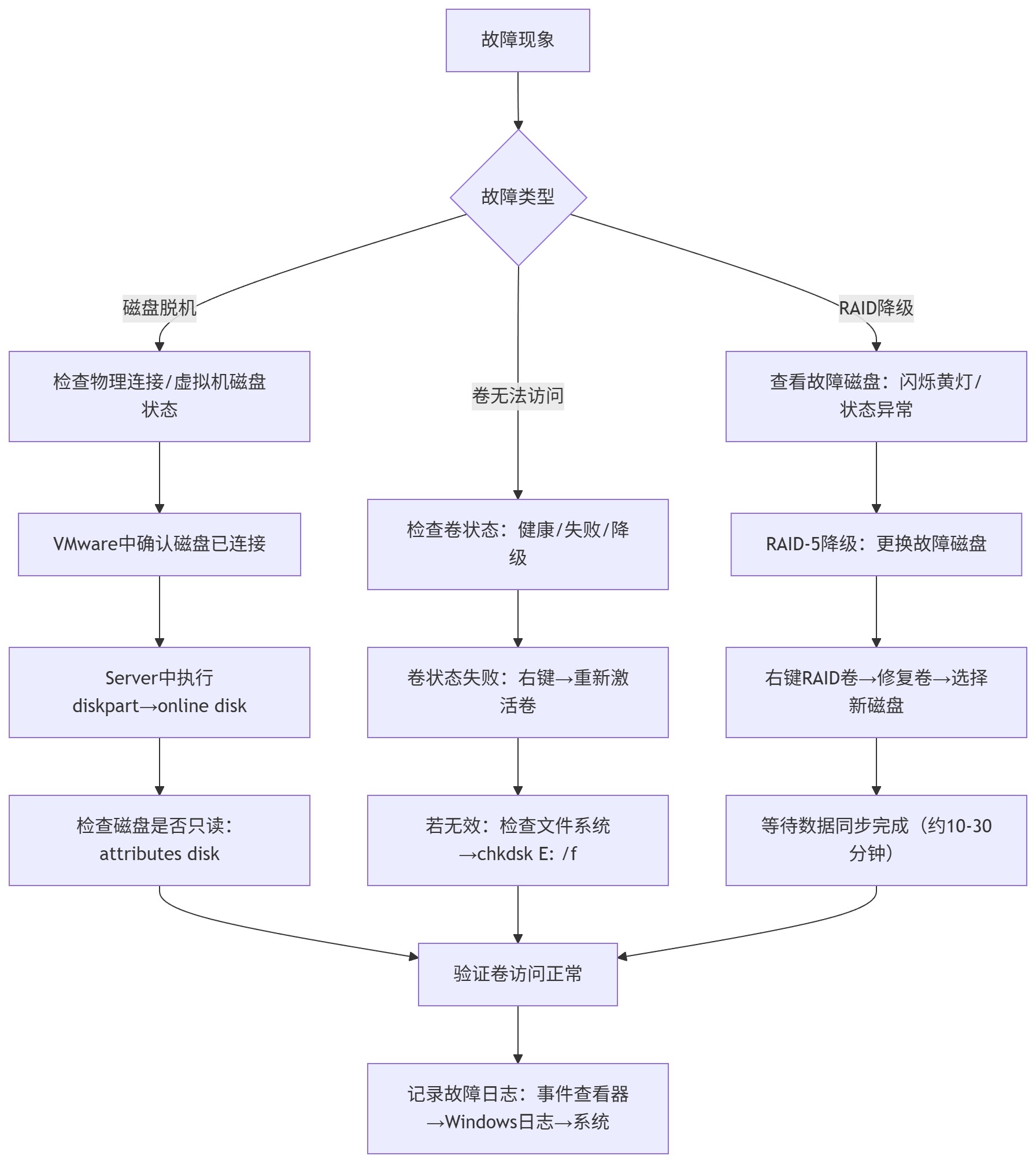

四、磁盘故障排查流程图

生产环境中，磁盘故障多表现为“磁盘脱机”“卷无法访问”“RAID降级”，以下是Server 2016专属排查流程：

高频故障解决方案

故障现象	Server 2016排查命令	解决方案
动态磁盘脱机，无法联机	diskpart→attributes disk	清除只读属性：attributes disk clear readonly
RAID-5卷同步缓慢	wmic diskdrive get status	关闭非必要服务，确保服务器CPU/内存资源充足
卷访问提示“文件或目录损坏”	chkdsk E: /r /f	执行磁盘修复，若无效需恢复数据

五、实验总结

本次实验通过14个步骤，覆盖了Server 2016磁盘管理的核心场景，从“基础分区”到“企业级RAID-5”，关键收获可归纳为3点：

1.版本差异是关键：Server 2016的动态磁盘功能比桌面系统更完整，RAID-5、在线扩容等特性是企业级场景的核心需求，必须注意版本适配（基础版vs标准版）。

2.命令行是运维必备：GUI适用于新手学习，但生产环境中批量管理、远程操作必须掌握diskpart命令，效率提升10倍以上。

3.容错优先于性能：带区卷（RAID-0）虽提升性能，但无容错，仅适用于临时数据；核心业务必须选择镜像卷（RAID-1）或RAID-5卷。
