基本介绍

在 PXE 批量装机场景中，DHCP（Dynamic Host Configuration Protocol）不仅是 “IP 分配器” 和 “PXE 引导导航员”，其核心配置 ——DHCP 地址池，更是支撑批量装机的 “资源基础”：没有合理的地址池配置，多台客户端将无法同时获取 IP，批量部署无从谈起。本文将聚焦 DHCP 地址池概念，深度拆解 PXE 场景下 DHCP 的特殊配置（next-server和filename），以及 PXE 与 DHCP 的完整交互流程，兼顾理论与实战，适合作为 PXE 部署的核心前置知识。

一、先搞懂：DHCP 服务核心与地址池本质

DHCP 的核心使命是自动化解决局域网内客户端的网络配置问题，而 DHCP 地址池是实现这一使命的 “核心资源库”—— 所有客户端的 IP 地址，都从这个 “资源库” 中动态分配。

1. DHCP 的核心价值

动态分配 IP：无需手动给每台设备配置 IP，尤其适合机房几十上百台服务器的批量场景；
统一配置管理：网关、DNS 等参数变更时，仅需修改 DHCP 服务器配置，所有客户端自动同步；
PXE 引导扩展：这是 PXE 场景的关键 —— 除基础网络配置外，DHCP 可额外传递 TFTP 服务器地址、引导文件名，为 PXE 启动铺路；
避免 IP 冲突：地址池通过 “动态分配 + 租期管理”，确保同一 IP 不会被多台设备同时占用。

2. 重点：DHCP 地址池是什么？

（1）定义

DHCP 地址池（也叫 IP 地址池）是 DHCP 服务器预先划分的一段连续 IP 地址范围，是 DHCP 服务器为客户端分配 IP 的 “资源池”。当客户端发送 DHCP 请求时，服务器会从这个范围内挑选一个空闲 IP 分配给客户端，并设定 IP 租期（租期到期后客户端需重新申请或续租）。

（2）核心作用

批量供给 IP 资源：PXE 批量装机时，多台客户端同时启动 PXE 引导，地址池需能提供足够的空闲 IP，避免 “IP 耗尽” 导致部分客户端无法启动；
规范 IP 分配范围：将 IP 分配限制在指定网段内，便于网络管理和权限控制（如 PXE 客户端与 DHCP、TFTP 服务器需在同一网段）；
支持 IP 预留：可在地址池中排除部分 IP（如 TFTP 服务器 IP、网关 IP、管理员固定 IP），避免关键设备 IP 被动态分配导致服务中断。

（3）地址池配置原则

地址范围足够大：根据批量装机的最大设备数量规划，例如需要同时部署 50 台服务器，地址池范围应至少包含 50 个连续 IP（建议预留 20% 冗余，避免临时扩容）；
避免跨网段冲突：地址池需与 DHCP 服务器所在网段一致，且不与其他 DHCP 服务器的地址池重叠；
排除关键 IP：必须将网关、DNS 服务器、TFTP 服务器、镜像服务器等关键设备的 IP 排除在地址池之外，设置为静态 IP，确保服务稳定性。

二、DHCP 基础工作流程（DORA 四步）：地址池如何参与？

DHCP 的正常工作遵循 “DORA” 四步流程，而地址池是整个流程的 “IP 来源”，每一步都与地址池紧密相关：

客户端（未分配IP）发送DHCP Discover广播
（目标IP：255.255.255.255:67）
（请求IP+网络配置）DHCP服务器接收请求
从地址池筛选空闲IP返回DHCP Offer响应
（含：地址池分配的IP+子网掩码+网关+DNS）客户端发送DHCP Request广播
（确认选择该IP）DHCP服务器返回DHCP ACK响应
（确认IP租期，锁定地址池中的该IP）客户端获取IP及配置，接入网络
（IP租期内，地址池该IP标记为“已占用”）

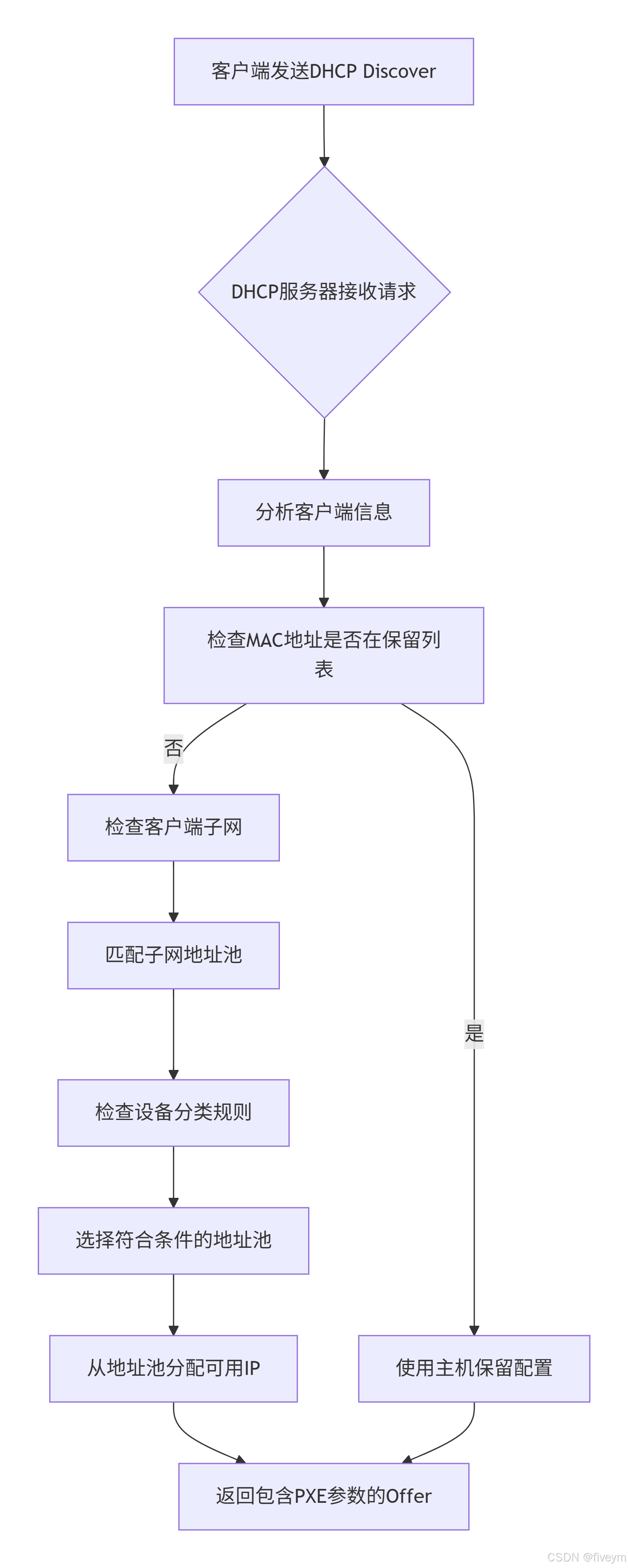

地址池在流程中的关键作用：

在这里插入图片描述

DHCP 服务器收到请求后，首先扫描地址池，排除已占用、已预留的 IP，筛选出一个空闲 IP；
将筛选出的空闲 IP 纳入DHCP Offer响应，暂时标记为 “待分配”；
客户端确认选择该 IP 后，服务器通过DHCP ACK锁定该 IP，在租期内标记为 “已占用”，避免再次分配；
租期到期：若客户端未续租，该 IP 会被释放回地址池，重新标记为 “空闲”，供其他客户端使用。

三、PXE 场景下：DHCP 的 2 个特殊配置（核心重点！）

普通场景中，DHCP 仅需通过地址池分配 IP + 基础配置；但 PXE 场景下，必须在地址池配置的基础上，添加两个关键参数 ——next-server和filename，否则客户端仅能获取 IP，无法启动 PXE 引导流程。

这两个参数是 PXE 与 DHCP 交互的 “灵魂”，与地址池配置共同构成 PXE 启动的 “基础配置三角”：

1. next-server：指定 TFTP 服务器 IP

作用：告诉 PXE 客户端 “TFTP 服务器的 IP 地址是什么”—— 客户端从地址池获取 IP 后，会通过这个 IP 连接 TFTP 服务器，下载引导文件；
格式：next-server [TFTP服务器IP地址];（该 IP 必须是静态 IP，且已排除在 DHCP 地址池之外，避免被动态分配）；
注意事项：
- 若 DHCP 服务器和 TFTP 服务器是同一台设备，next-server可省略（默认使用 DHCP 服务器的 IP）；
- 若为不同设备，必须填写 TFTP 服务器的静态 IP（需与客户端在同一网段，确保可达）。

2. filename：指定 PXE 引导文件名

作用：告诉 PXE 客户端 “需要从 TFTP 服务器下载哪个引导文件”—— 引导文件是 PXE 启动的 “桥梁”，负责加载内核和初始化内存盘；
格式：filename "[引导文件名]";（文件名需与 TFTP 服务器根目录下的文件完全一致，区分大小写）；
启动模式适配（关键！）：
- BIOS 启动模式：常用引导文件为pxelinux.0（由 SYSLINUX 工具提供，经典 PXE 引导加载器）；
- UEFI 启动模式：常用引导文件为grubnetx64.efi（由 GRUB2 提供，适配 64 位 UEFI 固件）；
注意事项：若文件名错误或 TFTP 服务器无该文件，PXE 引导会直接失败（客户端提示 “找不到引导文件”）。

总结：PXE 场景 DHCP 配置核心逻辑

plaintext

DHCP服务器 = DHCP地址池（IP资源库） + 基础网络配置（网关/DNS） + PXE引导扩展（next-server+filename）

客户端通过 DHCP 获取的信息，相当于拿到了 “PXE 启动三件套”：

从地址池获取：自己的 IP 地址（可正常通信）；
从next-server获取：TFTP 服务器地址（目的地）；
从filename获取：引导文件名（要拿的钥匙）。

四、PXE 与 DHCP 的详细交互流程（含地址池参与）

结合 DHCP 地址池和 PXE 特殊配置，我们拆解 PXE 启动初始阶段的完整交互流程，看地址池、next-server、filename如何协同工作：

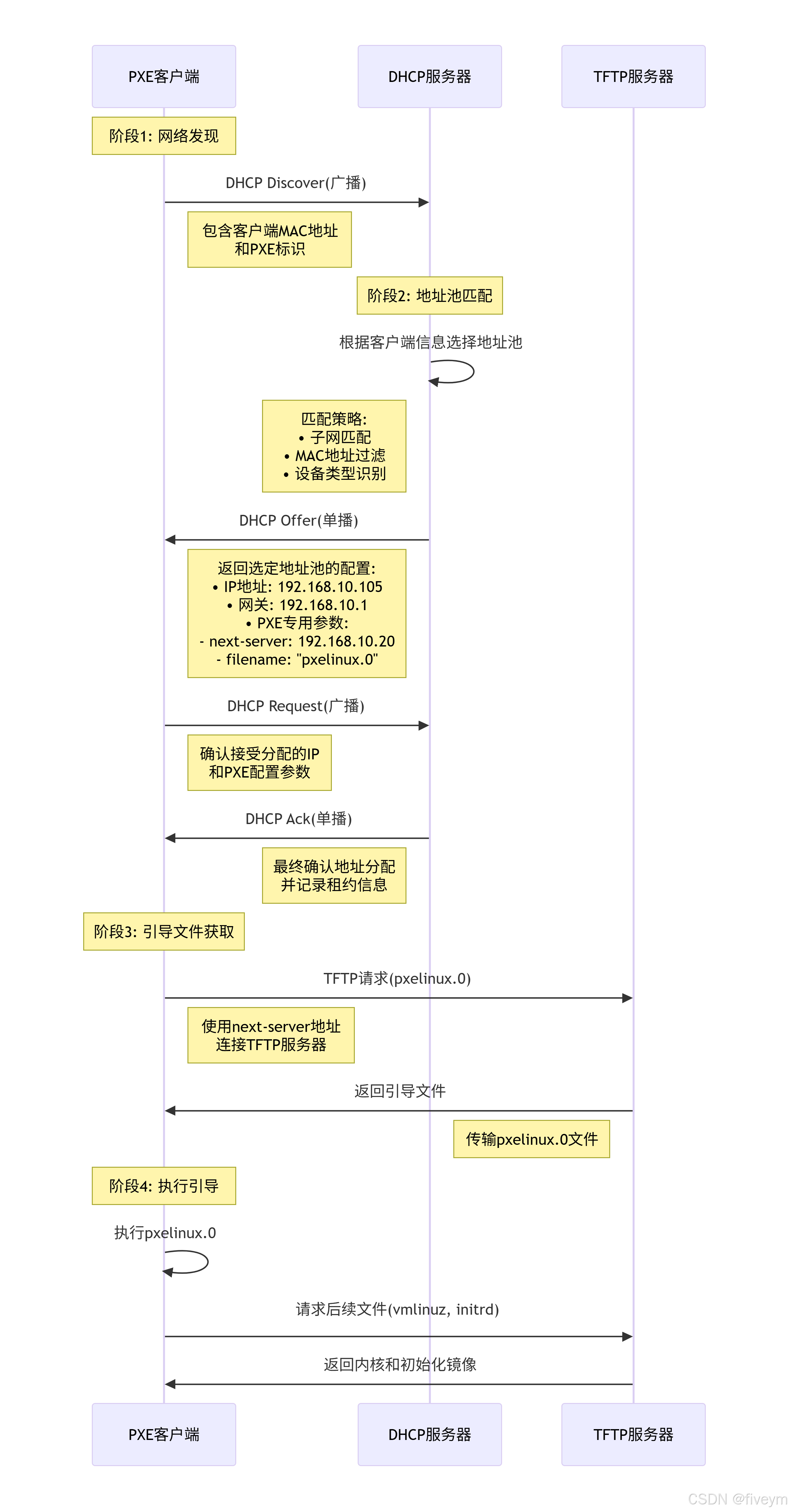

交互流程图

在这里插入图片描述
地址池选择逻辑详解

优先网络启动非网络启动客户端开机BIOS/UEFI启动顺序激活网卡PXE固件
初始化网络栈发送PXE专属DHCP Discover广播
（目标IP：255.255.255.255:67）
（携带PXE客户端标识）DHCP服务器接收请求

检测PXE标识；
从地址池筛选空闲IP返回DHCP Offer响应

核心内容：

地址池分配的客户端IP+基础网络配置
next-server=TFTP服务器静态IP
filename=引导文件名（如pxelinux.0）客户端接收Offer
解析IP、TFTP地址、引导文件名客户端发送DHCP Request广播

确认IP及PXE引导配置DHCP服务器返回DHCP ACK响应

锁定地址池中的客户端IP（设租期）
最终确认PXE引导配置客户端基于以下信息启动下一步：

地址池分配的IP（自身通信）
next-server（连接TFTP）
filename（下载引导文件）常规本地启动（忽略PXE流程）

分步拆解（重点关注地址池与 PXE 配置的协同）

1. 客户端启动 PXE 固件

客户端开机后，若启动顺序设为 “网络启动”，网卡 ROM 中的 PXE 固件被激活，初始化网络栈（具备发送网络请求的能力）。

2. 发送 PXE 专属 DHCP Discover

PXE 固件发送的广播包，除了请求 IP，还携带 “PXE 客户端标识”（告知 DHCP 服务器 “我需要 PXE 引导配置”）。此时客户端无 IP，只能通过广播通信。

3. DHCP 服务器双重处理：识别 PXE + 分配 IP

DHCP 服务器收到请求后，做两件关键事：

识别 PXE 标识：确认客户端需要 PXE 引导配置；
地址池分配 IP：从预设的地址池中，筛选一个空闲、未预留的 IP（例如192.168.1.101）。

4. 返回含 “IP+PXE 配置” 的 Offer 响应

这是核心步骤！DHCP Offer响应包中，同时包含三类关键信息：

地址池分配的 IP：192.168.1.101（客户端专属 IP）；
基础网络配置：子网掩码255.255.255.0、网关192.168.1.1、DNS8.8.8.8；
PXE 引导配置：next-server 192.168.1.200;（TFTP 服务器静态 IP，已排除在地址池外）、filename "pxelinux.0";（BIOS 模式引导文件）。

5. 客户端确认配置（DHCP Request）

客户端收到 Offer 后，确认接受该 IP 和 PXE 配置，通过广播告知所有 DHCP 服务器 “我已选择该配置”。

6. DHCP 最终确认（DHCP ACK）

DHCP 服务器返回DHCP ACK响应，完成两件事：

锁定地址池 IP：将192.168.1.101标记为 “已占用”，设定租期（如 24 小时）；
确认 PXE 配置：再次明确next-server和filename参数，确保客户端解析无误。

至此，客户端已完整获取 “IP + 引导信息”，后续将连接 TFTP 服务器下载引导文件，PXE 流程进入下一阶段。

五、实战：PXE 场景下 DHCP 配置示例（Linux isc-dhcp-server）

以 Linux 系统常用的isc-dhcp-server为例，给出包含地址池、PXE 特殊配置的完整实战配置，可直接套用（重点标注地址池和 PXE 参数）。

1. 安装 isc-dhcp-server（以 Ubuntu 为例）

sudo apt update
sudo apt install isc-dhcp-server -y

2. 编辑 DHCP 配置文件（/etc/dhcp/dhcpd.conf）

sudo vim /etc/dhcp/dhcpd.conf

3. PXE 专属完整配置（含地址池）

# 全局配置：禁用DNS动态更新（避免不必要的冲突）
ddns-update-style none;
# 默认租期（12小时），最大租期（24小时）
default-lease-time 43200;
max-lease-time 86400;
# 日志文件路径（便于排查问题）
log-facility local7;

# 子网配置（优先级高于全局配置，精准控制PXE客户端网段）
subnet 192.168.1.0 netmask 255.255.255.0 {
  # ---------------- DHCP地址池配置（核心资源库）----------------
  range 192.168.1.100 192.168.1.200;  # 地址池范围：100个IP（适配50台设备批量装机，预留冗余）
  option subnet-mask 255.255.255.0;   # 子网掩码
  option routers 192.168.1.1;         # 网关（根据实际环境修改）
  option domain-name-servers 8.8.8.8, 114.114.114.114;  # DNS服务器

  # 地址池排除配置：关键设备IP（避免被动态分配）
  deny duplicates;  # 禁止分配重复IP
  # 排除网关、TFTP服务器、镜像服务器的IP（根据实际IP修改）
  range
