一、符号导出的背景与意义

Linux 内核驱动模块（.ko 文件）默认是独立的二进制单元，模块间无法直接访问彼此的函数或全局变量 —— 这是由内核模块的编译和加载机制决定的（每个模块单独编译为 ELF 文件，加载时动态链接到内核，但默认不暴露内部符号）。

然而，复杂驱动的设计常需要分层解耦（如底层硬件驱动提供基础操作接口，上层应用驱动调用这些接口），此时就需要通过「符号导出」机制，将模块中的函数或变量暴露到「内核全局符号表」中，供其他模块查询和调用。

二、核心机制：EXPORT_SYMBOL 与 EXPORT_SYMBOL_GPL

内核提供两个核心宏用于符号导出，均定义在 <linux/export.h> 中（<linux/module.h> 已包含该头文件，无需单独引用）：

宏定义与本质

• EXPORT_SYMBOL(sym)：将符号sym（函数名或变量名）导出到内核全局符号表，所有内核模块（无论许可协议）均可访问。
• EXPORT_SYMBOL_GPL(sym)：仅将符号sym导出给遵循 GPL（或兼容 GPL）许可协议的模块，非 GPL 模块调用会导致内核拒绝加载（触发taint标记，提示许可不兼容）。

两者的本质：编译时将符号的「名称 - 地址映射」写入模块的.symtab（符号表）和.modinfo（模块信息）段；模块加载时，内核将这些映射添加到全局符号表（kallsyms），供其他模块通过符号名查询地址并调用。

三、符号导出的使用规则

1. 使用位置：在模块中定义函数 / 变量后，直接在定义下方添加导出宏（无需额外声明）。
2. 符号类型：支持导出函数（如int add(int a, int b)）和全局变量（如int num），局部变量（static 修饰）无法导出（无全局可见性）。
3. 许可限制：

• 若模块使用EXPORT_SYMBOL_GPL导出符号，调用该符号的模块必须声明MODULE_LICENSE("GPL")，否则内核加载时会报错（disagrees about version of symbol symbol_name 或 tainted kernel）。
• EXPORT_SYMBOL无许可限制，但非 GPL 模块调用时仍可能导致内核 taint（提示 “非开源模块使用开源符号”）。

四、实验验证：导出模块与导入模块的协作

以下通过两个示例模块，演示符号导出与跨模块调用的完整流程：一个模拟的 LED 控制器模块和一个使用该控制器的应用模块。

（1）场景设定

4. led_controller.ko (提供者模块)：

• 这个模块模拟一个 LED 控制器。
• 它维护一个内部状态，比如当前亮着的 LED 数量。
• 它导出两个函数：
  • led_turn_on(int led_id): 模拟打开一个指定 ID 的 LED。
  • led_get_status(void): 获取当前 LED 的总体状态（比如亮着的数量）。

5. led_application.ko (使用者模块)：

• 这个模块是一个简单的应用，它使用led_controller提供的功能。
• 在其初始化函数中，它会调用led_turn_on来打开几个 LED。
• 然后调用led_get_status来检查状态，并将结果打印到内核日志。

（2）代码实现

1. 提供者模块: led_controller.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>

int led_turn_on(int led_id);
int led_get_status(void);

// 模拟LED控制器的内部状态
// 我们用一个简单的计数器表示当前亮着的LED数量
static int lit_led_count = 0;

/**
 * led_turn_on - 模拟打开一个LED
 * @led_id: 要打开的LED的ID (我们这里不实际使用ID，仅作演示)
 *
 * 返回值: 成功返回0
 */
int led_turn_on(int led_id)
{
    // 简单的模拟：每次调用，亮灯数量加1
    lit_led_count++;
    printk(KERN_INFO "LED Controller: Turned on LED ID %d. Total lit LEDs: %d\n", led_id, lit_led_count);
    return 0;
}
EXPORT_SYMBOL(led_turn_on); // 导出此函数

/**
 * led_get_status - 获取LED控制器的当前状态
 *
 * 返回值: 当前亮着的LED数量
 */
int led_get_status(void)
{
    printk(KERN_INFO "LED Controller: Reporting status. Total lit LEDs: %d\n", lit_led_count);
    return lit_led_count;
}
EXPORT_SYMBOL_GPL(led_get_status); // 使用GPL导出，要求使用者模块也是GPL许可

static int __init led_controller_init(void)
{
    printk(KERN_INFO "LED Controller Module loaded.\n");
    lit_led_count = 0; // 初始化状态
    return 0;
}

static void __exit led_controller_exit(void)
{
    printk(KERN_INFO "LED Controller Module unloaded.\n");
}

module_init(led_controller_init);
module_exit(led_controller_exit);

MODULE_LICENSE("GPL v2");
MODULE_DESCRIPTION("A simple LED controller kernel module");
MODULE_AUTHOR("Your Name");

2. 使用者模块: led_application.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>

// 声明要从LED控制器模块导入的函数
// 这些函数在链接时由内核动态解析
extern int led_turn_on(int led_id);
extern int led_get_status(void);

static int __init led_application_init(void)
{
    int status;

    printk(KERN_INFO "LED Application Module loaded. Starting...\n");

    // 调用LED控制器模块提供的函数来执行操作
    printk(KERN_INFO "LED Application: Trying to turn on LED 1...\n");
    led_turn_on(1);

    printk(KERN_INFO "LED Application: Trying to turn on LED 3...\n");
    led_turn_on(3);

    // 获取并打印当前状态
    printk(KERN_INFO "LED Application: Querying current status...\n");
    status = led_get_status();

    printk(KERN_INFO "LED Application: Current status received: %d LEDs are lit.\n", status);

    if (status > 1) {
        printk(KERN_INFO "LED Application: Success! More than one LED is lit.\n");
    }

    return 0;
}

static void __exit led_application_exit(void)
{
    printk(KERN_INFO "LED Application Module unloaded.\n");
}

module_init(led_application_init);
module_exit(led_application_exit);

// 由于我们调用了 EXPORT_SYMBOL_GPL 导出的函数，
// 这个模块也必须是 GPL 许可的
MODULE_LICENSE("GPL v2");
MODULE_DESCRIPTION("An application module using the LED controller");
MODULE_AUTHOR("Your Name");

---

（3）编译和运行步骤

1. 编写 Makefile:

obj-m += led_controller.o
obj-m += led_application.o

KERNELDIR ?= /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

all:
  $(MAKE) -C $(KERNELDIR) M=$(PWD) modules

clean:
  $(MAKE) -C $(KERNELDIR) M=$(PWD) clean

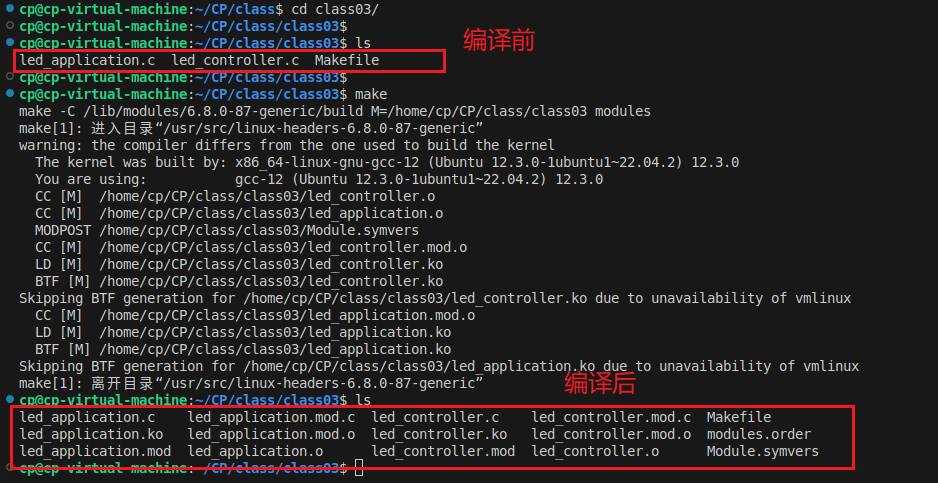

2. 编译模块:

make

3. 加载模块 (顺序至关重要):

• 先加载提供者 led_controller.ko
• 再加载使用者 led_application.ko

sudo insmod led_controller.ko
sudo insmod led_application.ko

4. 查看内核日志:

sudo dmesg

你将会看到类似以下的输出：

[ 1115.398477] LED Controller Module loaded.
[ 1123.927323] LED Application Module loaded. Starting...
[ 1123.927336] LED Application: Trying to turn on LED 1...
[ 1123.927411] LED Controller: Turned on LED ID 1. Total lit LEDs: 1
[ 1123.927445] LED Application: Trying to turn on LED 3...
[ 1123.927447] LED Controller: Turned on LED ID 3. Total lit LEDs: 2
[ 1123.927450] LED Application: Querying current status...
[ 1123.927451] LED Controller: Reporting status. Total lit LEDs: 2
[ 1123.927453] LED Application: Current status received: 2 LEDs are lit.
[ 1123.927455] LED Application: Success! More than one LED is lit.

5. 卸载模块 (顺序也至关重要)：

• 先卸载使用者 led_application.ko
• 再卸载提供者 led_controller.ko

sudo rmmod led_application
sudo rmmod led_controller

再次查看 sudo dmesg 确认卸载信息。
