一、问题背景

当我们在使用 Navigation 组件用于管理导航多个 Fragment 的时候，我们经常会先拿到其 NavController，一种标准的用法如下：

首先，在 Activity 的布局中，添加 FragmentContainerView，用于展示各 Fragment，并指定 android:name 为 androidx.navigation.fragment.NavHostFragment，同时指定 navGraph

<androidx.fragment.app.FragmentContainerView xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/fragment_container_view"
    android:name="androidx.navigation.fragment.NavHostFragment"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:keepScreenOn="true"
    app:navGraph="@navigation/nav" />

随后在 Activity 中，使用 Navigation.findNavController 方法拿到对应的 NavController

val navController = Navigation.findNavController(this, R.id.fragment_container_view)

但是，如果上面的方法在 Activity 的 onCreate 方法中调用，会抛出以下的异常：

java.lang.IllegalStateException: Activity * does not have a NavController set on *

即使我们通过 post 方法在主线程延迟执行，在占用较高的时候，也有概率会触发以上的异常

view.post {
	val navController = Navigation.findNavController(this, R.id.fragment_container_view)
}

本文将通过探寻源码，追踪此异常抛出的原因，通过根因分析，给出解决此问题的方案。

参考文献：

• https://developer.android.com/guide/navigation/navcontroller
• https://blog.csdn.net/linminghuo/article/details/119000601
• https://blog.csdn.net/qq_45436365/article/details/119853537

二、源码分析

（一）androidx.navigation.Navigation 类

首先，我们先来看 androidx.navigation.Navigation.findNavController() 方法，其源码如下：

@JvmStatic
public fun findNavController(activity: Activity, @IdRes viewId: Int): NavController {
    val view = ActivityCompat.requireViewById<View>(activity, viewId)
    return findViewNavController(view)
        ?: throw IllegalStateException(
            "Activity $activity does not have a NavController set on $viewId"
        )
}

可以看到，首先通过 viewId 拿到具体的 View，然后再通过 View 拿到 NavController。这里如果拿到的是空，则会抛出 IllegalStateException 的异常，其异常内容正是我们遇到的 java.lang.IllegalStateException: Activity * does not have a NavController set on *，因此可以知道，是 findViewNavController(View) 方法拿到了空的。

---

我们继续看 androidx.navigation.Navigation.findViewNavController(view) 方法，其源码如下：

private fun findViewNavController(view: View): NavController? =
    generateSequence(view) { it.parent as? View? }
        .mapNotNull { getViewNavController(it) }
        .firstOrNull()

@Suppress("UNCHECKED_CAST")
private fun getViewNavController(view: View): NavController? {
    val tag = view.getTag(R.id.nav_controller_view_tag)
    var controller: NavController? = null
    if (tag is WeakReference<*>) {
        controller = (tag as WeakReference<NavController>).get()
    } else if (tag is NavController) {
        controller = tag
    }
    return controller
}

首先，利用 generateSequence 方法，将 View 树转换成一个序列，从 子 View 开始，逐渐向上拿到 父 View，随后对每个 View 都使用 getViewNavController 方法尝试拿到 NavController，最后返回拿到的第一个 NavController 。

从这个算法可以看出，这是从子 View 开始逐渐向父 View 找 NavController，直到根布局为止。因此，只要 View 是位于 Fragment 中的，通过此方法都可以找到NavController。

我们再看 getViewNavController(View) 方法，其通过 view.getTag(R.id.nav_controller_view_tag) 方法，拿到了 NavController。我们知道，View 的 tag 是用于在 View 上携带数据的一种方式，其需要先在适当的位置进行赋值，否则拿到的就是空的。因此，我们可以知道，这是因为 View 的 tag 为 R.id.nav_controller_view_tag 还未被赋值的时候，拿到了空的 NavController

综上所说，我们需要查找 View 的 tag 为 R.id.nav_controller_view_tag 被赋值的地方。

---

通过全局查找 R.id.nav_controller_view_tag，其设置 View.setTag() 的源码在androidx.navigation.Navigation.setViewNavController 如下：

@JvmStatic
public fun setViewNavController(view: View, controller: NavController?) {
    view.setTag(R.id.nav_controller_view_tag, controller)
}

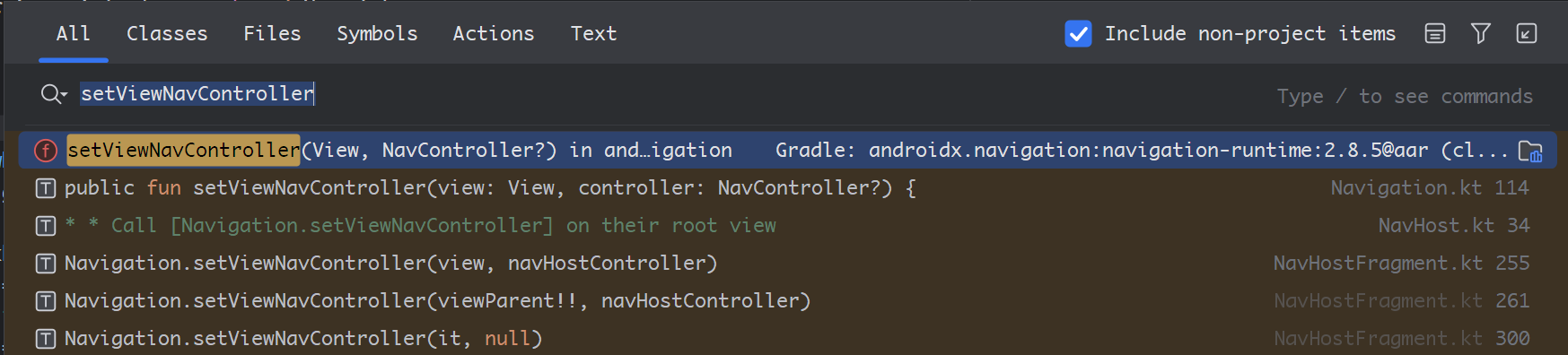

查找此方法的使用地方，可以知道其是在 androidx.navigation.fragment.NavHostFragment 中被调用的，我们随后去看 NavHostFragment 类。

（二）androidx.navigation.fragment.NavHostFragment 类

在 NavHostFragment 类中调用 Navigation.setViewNavController 总共有三处地方，具体源码如下：

internal val navHostController: NavHostController by lazy {
	...
}

public override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    super.onViewCreated(view, savedInstanceState)
    check(view is ViewGroup) { "created host view $view is not a ViewGroup" }
    Navigation.setViewNavController(view, navHostController)
    // When added programmatically, we need to set the NavController on the parent - i.e.,
    // the View that has the ID matching this NavHostFragment.
    if (view.getParent() != null) {
        viewParent = view.getParent() as View
        if (viewParent!!.id == id) {
            Navigation.setViewNavController(viewParent!!, navHostController)
        }
    }
}

public override fun onDestroyView() {
    super.onDestroyView()
    viewParent?.let { it ->
        if (Navigation.findNavController(it) === navHostController) {
            Navigation.setViewNavController(it, null)
        }
    }
    viewParent = null
}

我们可以看到，在 NavHostFragment 的 onViewCreated 方法，先给自身设置了 NavHostController，随后给其相同 ID 的父布局设置 NavHostController。而在 onDestroyView，给已经设置了 NavHostController 的父布局置空 NavHostController。

而 NavHostController 是通过 by lazy 延迟初始化出来的，可以知道，其实 NavHostFragment 一直都有 NavHostController。

因此，我们可以从这里知道，NavHostController 被设置到父布局的时机是在 onViewCreated 的时候，其可以被正常获取的时机是在 NavHostFragment 的 onViewCreated() 到 onDestroyView() 的生命周期之间。那么这个 Fragment 的生命周期需要如何与 Activity 的生命周期关联上呢？

我们先来看 FragmentContainerView 与 NavHostFragment 之间的关系。

（三）androidx.fragment.app.FragmentContainerView 类

我们在使用 FragmentContainerView 的时候，会设置 android:name="androidx.navigation.fragment.NavHostFragment"，而对于 FragmentContainerView 的创建，与一般的 View 是有所不同的，其使用的是传递了 FragmentManager 方法的 internal constructor(context: Context, attrs: AttributeSet, fm: FragmentManager) : super(context, attrs)，我们追寻相关源码做一个简短的分析：

// 我们知道 使用 FragmentContainerView 需要使用 FragmentActivity，我们先来看 androidx.fragment.app.FragmentActivity  类
---------------------------------------------------------------------------------------------
/**
 * androidx.fragment.app.FragmentActivity
 */
// 成员变量 androidx.fragment.app.FragmentController
final FragmentController mFragments = FragmentController.createController(new HostCallbacks());

@Override
protected void onCreate(@Nullable Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);

    mFragmentLifecycleRegistry.handleLifecycleEvent(Lifecycle.Event.ON_CREATE);
    // 在 onCreate 方法中调用创建 Fragment
    mFragments.dispatchCreate();
}

@Override
@Nullable
public View onCreateView(@Nullable View parent, @NonNull String name, @NonNull Context context, @NonNull AttributeSet attrs) {
		// 在 onCreateView 方法中分发 Fragment 的 OnCreateView 方法
    final View v = dispatchFragmentsOnCreateView(parent, name, context, attrs);
    if (v == null) {
        return super.onCreateView(parent, name, context, attrs);
    }
    return v;
}

@Nullable
final View dispatchFragmentsOnCreateView(@Nullable View parent, @NonNull String name,
        @NonNull Context context, @NonNull AttributeSet attrs) {
    return mFragments.onCreateView(parent, name, context, attrs);
}


---------------------------------------------------------------------------------------------
/**
 * androidx.fragment.app.FragmentController
 */

// androidx.fragment.app.FragmentHostCallback, 由 FragmentActivity 实例化 FragmentController 的时候就传入，含有 androidx.fragment.app.FragmentManager 的实例
private final FragmentHostCallback<?> mHost;

@Nullable
public View onCreateView(@Nullable View parent, @NonNull String name, @NonNull Context context,
        @NonNull AttributeSet attrs) {
    // 由 FragmentHostCallback 的 FragmentManager 实例的 FragmentLayoutInflaterFactory 实例进行创建View
    return mHost.mFragmentManager.getLayoutInflaterFactory()
            .onCreateView(parent, name, context, attrs);
}

---------------------------------------------------------------------------------------------
/**
 * androidx.fragment.app.FragmentHostCallback
 */
// androidx.fragment.app.FragmentManager 实例
final FragmentManager mFragmentManager = new FragmentManagerImpl();

---------------------------------------------------------------------------------------------
/**
 * androidx.fragment.app.FragmentManager
 */
// androidx.fragment.app.FragmentLayoutInflaterFactory 的实例
private final FragmentLayoutInflaterFactory mLayoutInflaterFactory = new FragmentLayoutInflaterFactory(this);

---------------------------------------------------------------------------------------------
/**
 * androidx.fragment.app.FragmentLayoutInflaterFactory
 */
// 在构造方法中被传递赋值
final FragmentManager mFragmentManager;

@Nullable
@Override
public View onCreateView(@Nullable final View parent, @NonNull String name,
        @NonNull Context context, @NonNull AttributeSet attrs) {
   	// 如果是 FragmentContainerView 的对象，则进行特殊处理，使用传递 FragmentManager 的构造方法
    if (FragmentContainerView.class.getName().equals(name)) {
        return new FragmentContainerView(context, attrs, mFragmentManager);
    }
    ...
}

可以看到，沿着这条路下来最后由 androidx.fragment.app.FragmentLayoutInflaterFactory 的 onCreateView 对 FragmentContainerView 进行特殊处理，使用传递 FragmentManager 的构造方法。我们来看这个构造方法：

internal constructor(
    context: Context,
    attrs: AttributeSet,
    fm: FragmentManager
) : super(context, attrs) {
    var name = attrs.classAttribute
    var tag: String? = null
    // 拿到 android:name 定义的 Fragment
    context.withStyledAttributes(attrs, R.styleable.FragmentContainerView) {
        if (name == null) {
            name = getString(R.styleable.FragmentContainerView_android_name)
        }
        tag = getString(R.styleable.FragmentContainerView_android_tag)
    }
    val id = id
    val existingFragment: Fragment? = fm.findFragmentById(id)
    // If there is a name and there is no existing fragment,
    // we should add an inflated Fragment to the view.
    if (name != null && existingFragment == null) {
        if (id == View.NO_ID) {
            val tagMessage = if (tag != null) " with tag $tag" else ""
            throw IllegalStateException(
                "FragmentContainerView must have an android:id to add Fragment $name$tagMessage"
            )
        }
        // 通过反射实例化 Fragment 对象
        val containerFragment: Fragment =
            fm.fragmentFactory.instantiate(context.classLoader, name)
        // 将自身的 ID 赋值给 Fragment 对象
        containerFragment.mFragmentId = id
        containerFragment.mContainerId = id
        containerFragment.mTag = tag
        containerFragment.mFragmentManager = fm
        containerFragment.mHost = fm.host
        containerFragment.onInflate(context, attrs, null)
        // 开始 Fragment 的事务，将 Fragment 对象 添加到 FragmentManager
        fm.beginTransaction()
            .setReorderingAllowed(true)
            .add(this, containerFragment, tag)
            .commitNowAllowingStateLoss()
    }
    // 已将 Fragment 准备好，添加到 Activity 中
    fm.onContainerAvailable(this)
}

从以上源码可以知道，在布局中使用 android:name="androidx.navigation.fragment.NavHostFragment" 定义的 NavHostFragment，将会被反射实例化出来，并将自身的 ID 赋值给 NavHostFragment，这样 FragmentContainerView 和 NavHostFragment 就有相同的 ID，在 NavHostFragment.onViewCreated() 即可正常给 FragmentContainerView 设置 NavController 了。

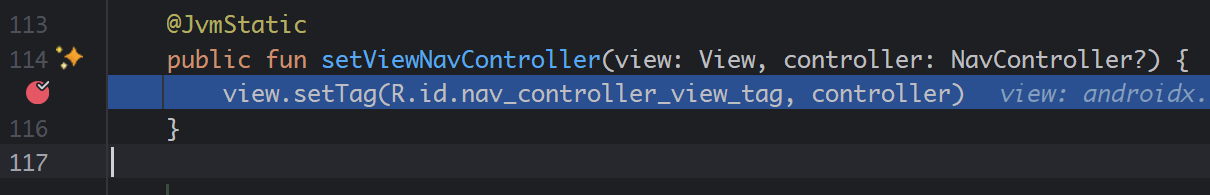

当源码追到这里的时候，已经不太好往下追踪了，那么我们可以通过在 setViewNavController 打断点的方式，来看一下 androidx.navigation.Navigation.setViewNavController 的调用链。

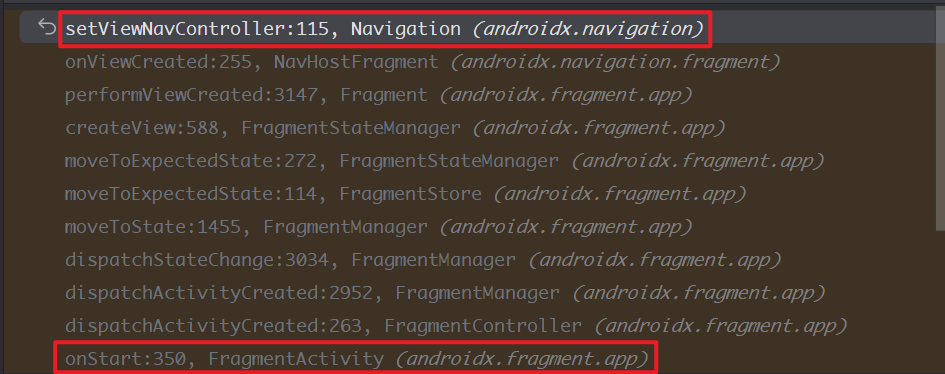

可以看到，从 Activity 的 onStart 生命周期开始，将事件下发到 FragmentController 和 FragmentMananger，由 FragmentStateManager 状态机管理，移动到指定的生命周期，最后调用到 createView 方法，从而使 NavHostFragment 进行设置 NavController 到 Tag 上。

由此可知，在 Activity 的 onCreate 的时候还未设置 Tag，从而导致拿不到 NavHostController，抛出异常。

三、解决方案

通过以上源码分析可以知道， NavHostController 是在 Activity 的 onStart 方法中被设置到 FragmentContainerView 的 Tag 中之后，才能通过 Navigation.findNavController() 才能拿到 NavController。因此解决此问题有多种方式。

（一）在 Activity 的 onStart 方法之后获取 NavController

第一种解决方法是在 Activity 的 onStart 方法之后获取 NavHostController，即

override fun onStart() {
    super.onStart()

    val navController = Navigation.findNavController(this, R.id.fragment_container_view)
}

（二）直接通过 NavHostFragment 拿到 NavController

由前文分析可以知道， NavHostController 是通过 by lazy 延迟初始化出来的，可以知道，其实 NavHostFragment 一直都有 NavHostController，即 NavController （ NavHostController 继承自 NavController），那么我们可以直接通过 NavHostFragment 拿到 NavController。

我们知道，通过 FragmentManager.findFragmentById() 方法可以拿到第一个指定 ID 的 Fragment，所以在 FragmentContainerView 初始化的时候，即在 Activity 的 onCreate 方法 到 onStart 之间，即可拿到 NavHostFragment，代码如下：

val navController = (supportFragmentManager.findFragmentById(R.id.fragment_container_view) as? NavHostFragment)?.navController
