技术揭秘：如何用边缘计算+三核AI打造"球域灵眸"智能台球教练

摘要：本文将深入解析"球域灵眸"AI台球训练系统的技术架构。我们将探讨如何在一个低功耗的边缘设备（NVIDIA Jetson Nano）上，集成PP-YOLO-E高精度检测、ERNIE 0.3B本地语音交互以及ERNIE-4.5-VL云端多模态分析，构建一套端云协同的实时体育训练系统。

1. 项目背景：当台球遇上AI

台球是一项对精度、几何计算和心理素质要求极高的运动。传统的台球训练往往依赖于教练的经验指导和学员的反复练习，存在反馈滞后、数据缺失、成本高昂等痛点。

试想这样一个场景：一位台球爱好者独自在球房练习，他反复尝试一个长台进攻，却总是打不进。他不知道是瞄准点偏了，还是出杆不直，亦或是力度没控制好。没有教练在旁，这种"无效练习"可能持续数小时，甚至养成错误的肌肉记忆。

“球域灵眸” (AI Billiards) 项目正是为了解决这一痛点而生。我们旨在通过计算机视觉和人工智能技术，将台球桌数字化。我们的目标是打造一个"看不见但无处不在"的AI教练，它能看懂你的每一次击球，听懂你的每一个问题，并给出专业级的指导。它不仅能告诉你"没打进"，还能告诉你"为什么没打进"以及"怎么打才能进"。

2. 核心挑战与架构设计

在设计之初，我们面临三个主要技术挑战：

实时性：击球瞬间的捕捉和路径规划必须在毫秒级完成。球体运动速度可达 3-5 m/s，如果系统延迟超过 50ms，投影出的辅助线就会产生明显的"拖影"或滞后，严重影响体验。
交互性：用户在打球时双手被球杆占用，无法操作手机或键盘。且台球厅环境嘈杂，远场语音识别的准确率是极大的考验。
算力限制：为了降低部署成本，系统需运行在Jetson Nano这种边缘设备上（4GB 显存，128 CUDA 核心），算力非常有限。要在这种设备上同时跑视觉检测和语音识别，无异于"螺蛳壳里做道场"。

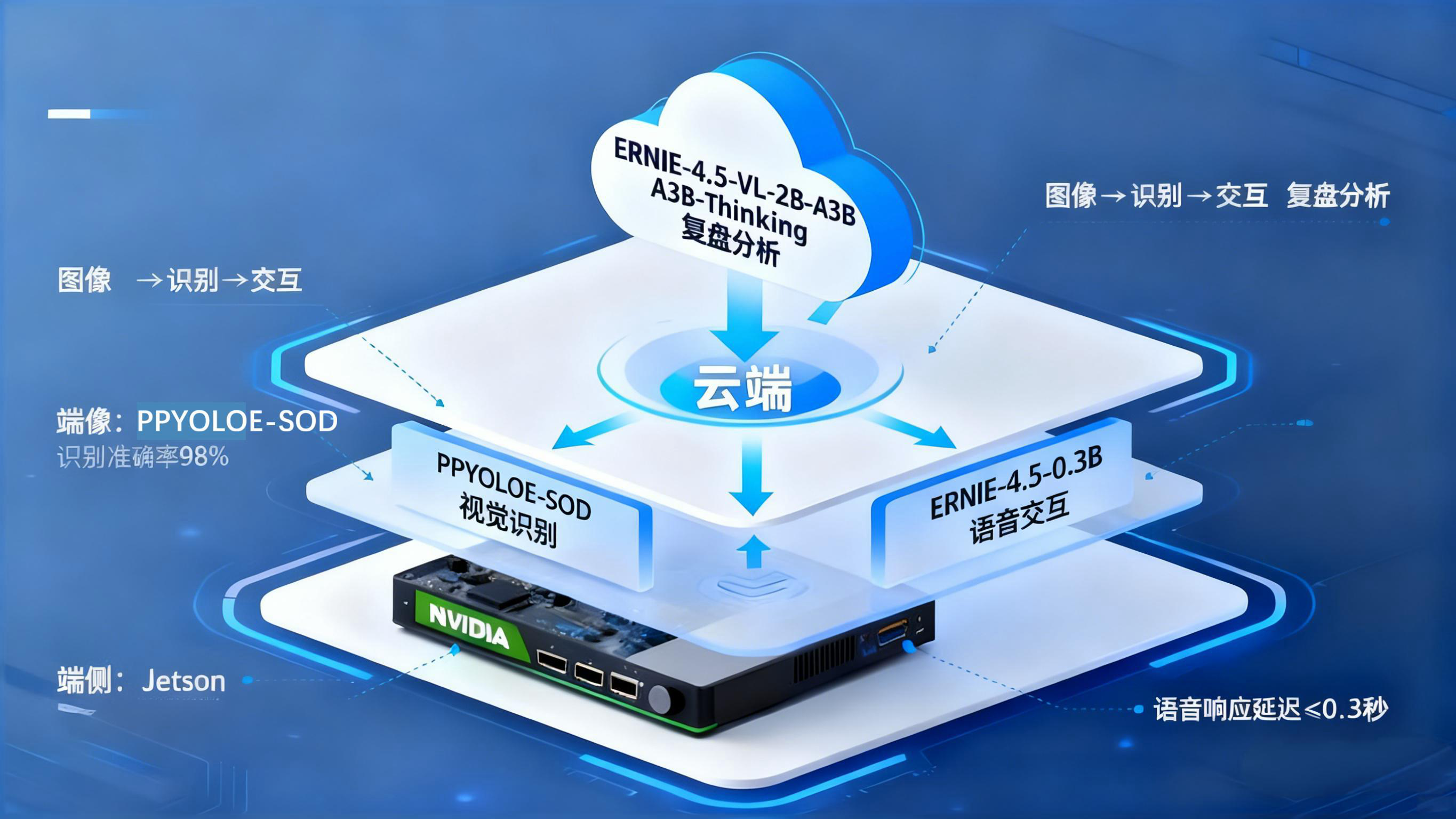

为了解决这些问题，我们设计了独特的 “端云协同 + 三核AI” 架构：

架构图

2.1 三核AI模型矩阵

系统并没有依赖单一的大模型，而是根据任务特性，调度了三个不同量级的AI模型，形成了一个分工明确的"智能团队"：

模型角色	模型名称	部署位置	任务	特性
“眼睛”	PP-YOLO-E Billiard SOD	端侧 (Edge)	目标检测、轨迹追踪	45 FPS, 针对小目标优化, 负责"看"
“嘴巴”	ERNIE 4.5 0.3B	端侧 (Edge)	语音识别、指令理解	<100ms 响应, 纯本地运行, 负责"听"
“大脑”	ERNIE-4.5-VL 28B	云端 (Cloud)	战术分析、复盘报告	多模态理解, 深度推理, 负责"想"

3. 关键技术解析

3.1 视觉中枢：PP-YOLO-E 台球专用检测

在台球场景中，球体在画面中占比极小（Small Object），通常仅占全画面的 0.1% 左右。此外，现场环境复杂，存在球体遮挡、台呢反光、球杆阴影以及高速运动产生的模糊等干扰。通用的 YOLOv5 或 YOLOv8 模型在未经针对性优化的情况下，往往会出现漏检或误检（例如将球袋误识别为黑球）。

我们采用了百度PaddleDetection的 PP-YOLO-E 架构，并进行了深度的定制化开发：

数据集构建：我们采集了不同光照、不同角度下的台球桌图像 3000 余张，并使用 LabelImg 进行了精细标注。特别针对"球体粘连"（两球紧贴）和"高速运动"场景进行了专项数据增强（Mixup, Mosaic）。
SOD (Small Object Detection) 优化：
- Anchor 调整：根据台球在 1080P 画面中的平均像素直径（约 25-30px），重新聚类了 Anchor Box 的尺寸，使其更贴合球体大小。
- FPN 结构优化：增强了浅层特征图的权重，因为小目标的特征主要保留在浅层网络中。
CSPResNet Backbone：在保持轻量化的同时提取更丰富的特征，相比 MobileNetV3，它对小目标的特征提取能力更强。
TensorRT 加速：这是在 Jetson Nano 上实现实时的关键。我们使用 Paddle2ONNX 将模型导出为 ONNX 格式，再利用 TensorRT 的 FP16 混合精度量化技术进行编译。最终，推理速度从原生的 15 FPS 飙升至 45 FPS，完全满足了实时轨迹追踪的需求。

# 核心检测代码片段：展示了如何调用优化后的模型
from core.detection.ppyoloe_ball_detector import PPYOLOEBallDetector

# 初始化检测器，加载 TensorRT 引擎
detector = PPYOLOEBallDetector(
    config_path="models/ppyoloe/ppyoloe_billiard_sod.yml",
    weights_path="models/ppyoloe/ppyoloe_billiard_sod.pdparams",
    device="gpu:0",
    threshold=0.5  # 针对台球场景调整的置信度阈值
)

# 毫秒级返回16类球体坐标 (0-15: 白球, 黑八, 花色球等)
# detections 包含: [class_id, score, x_min, y_min, x_max, y_max]
detections = detector.detect(frame)

3.2 交互中枢：ERNIE 0.3B 本地语音AI

为了实现"像和真人教练对话一样"的体验，语音交互的延迟必须控制在无感范围内（<500ms）。传统的云端语音识别方案（ASR -> Cloud LLM -> TTS）受网络波动影响极大，且在台球厅这种嘈杂环境下，识别率往往不尽如人意。因此，我们选择了 ERNIE 4.5 0.3B 轻量级大模型进行全本地部署。

LoRA 微调 (Low-Rank Adaptation)：通用的语音模型往往听不懂"斯诺克"、“K球”、“高杆”、“扎杆"等专业术语。我们构建了包含 5000 条台球指令的专用数据集，对 ERNIE 0.3B 进行了 LoRA 微调。这使得模型在保持通用对话能力的同时，成为了一个"台球行家”。
INT8 极致量化：Jetson Nano 仅有 4GB 显存，而操作系统和视觉模型已经占用了近 2GB。为了塞进这个"大"模型，我们将 ERNIE 0.3B 进行了 INT8 量化，将显存占用从 1.2GB 压缩至 689MB，同时推理延迟压缩至 100ms 以内，实现了真正的"即问即答"。
同音字纠错 (Homophone Correction)：针对中文语音识别中常见的同音字错误，我们引入了基于规则的 HomophoneMapper 模块。
- 例如：用户说"帮我复盘"，ASR 可能识别为"帮我富盘"；用户说"打进黑八"，可能识别为"大劲黑八"。
- 我们的纠错模块会在 LLM 处理前，利用上下文和领域词典自动修正这些错误，显著提升了指令识别的准确率。

# 意图识别逻辑示例
def parse_intent(text):
    # 1. 预处理与纠错
    corrected_text = homophone_mapper.correct(text)

    # 2. 本地 LLM 推理
    response = ernie_bot.chat(corrected_text)

    # 3. 结构化指令提取
    if "复盘" in response:
        return {"action": "analyze_shot", "mode": "comprehensive"}
    elif "摆球" in response:
        return {"action": "reset_balls", "pattern": "triangle"}
    return {"action": "chat", "content": response}

3.3 决策中枢：ERNIE-4.5-VL 云端多模态分析

当用户需要深度复盘时，端侧算力就显得捉襟见肘。此时，系统会将击球前后的关键帧（Keyframes）以及物理引擎计算出的球体轨迹数据（Trajectory Data）打包上传至云端，调用 ERNIE-4.5-VL。

这是一个拥有280亿参数的超大规模多模态模型，它不仅能"看"懂球局图片（识别球型分布），还能结合物理数据进行深度推理。我们设计了专门的 Prompt Template，引导模型生成结构化的五维分析报告：

路径规划评分 (Path Planning)：你的线路选择是否合理？是否存在风险更低、走位更好的选择？
技术执行评分 (Execution)：实际击球点与理论击球点的偏差是多少？是否存在发力过猛或杆法使用不当？
战术意识 (Tactical Awareness)：是否考虑了下一杆的走位（Positioning）？是否为对手留下了防守障碍（Snooker）？
心理状态 (Psychology)：根据击球前的瞄准时长和运杆节奏，判断用户是否犹豫或紧张。
改进建议 (Coaching)：基于大数据的个性化训练方案，例如"建议多练习中距离直线球的低杆刹车"。

云端返回的分析报告示例 (JSON):

{
  "shot_id": "20251122_102433",
  "scores": {
    "accuracy": 85,
    "positioning": 60,
    "choice": 90
  },
  "analysis": "这杆球虽然打进了，但是力度过大，导致母球贴库，增加了下一杆的难度。",
  "suggestion": "建议使用中低杆，力度控制在3成左右，利用吃库后的反弹将母球停在球台中央区域。",
  "diagram_url": "https://cloud-storage/path/to/overlay_image.jpg"
}

这种"端侧实时响应 + 云端深度思考"的模式，既保证了用户体验的流畅性，又提供了专业级的教学深度。

4. 软硬件协同与工程化

除了算法模型，工程化落地也是本项目的亮点，特别是在坐标映射和系统架构方面：

高精度投影校准 (Calibration)：
- 为了将计算出的路径精准地"画"在球桌上，我们需要建立摄像机坐标系、投影仪坐标系和物理世界坐标系之间的映射关系。
- 我们开发了一套自动校准程序，通过投影特定的棋盘格图案，利用 OpenCV 计算单应性矩阵 (Homography Matrix)。即使投影仪位置发生微小偏移，也能在 10 秒内完成重新校准，误差控制在 2mm 以内。
异步多线程架构：
- 系统采用 Flask 作为主控后端，利用 SocketIO 实现前后端实时通信。
- 视觉线程：以 45FPS 运行，只负责检测和坐标转换，将结果写入共享内存队列。
- 语音线程：独立监听麦克风，一旦检测到唤醒词（“小度小度"或"教练”），立即打断当前操作进行响应。
- 投影线程：从队列读取最新的球体坐标，实时渲染辅助线和特效。
- 这种解耦设计确保了即使语音模型正在思考，视觉追踪也不会有丝毫卡顿。
模块化设计：
- core/detection: 视觉感知层，封装了 PP-YOLO-E 的推理细节。
- core/voice_ai: 交互层，包含 ASR、LLM 和 TTS 模块。
- core/ai_coach: 认知层，负责整合多模态信息进行决策。
- billiards_ai/planning: 物理计算层，包含碰撞检测和反弹路径算法。

5. 总结与展望

"球域灵眸"项目展示了 边缘AI (Edge AI) 在体育科技领域的巨大潜力。通过合理的模型选型（PP-YOLO-E + ERNIE 0.3B）和创新的端云协同架构，我们证明了在低成本硬件（Jetson Nano）上也能实现专业级的智能训练体验。这不仅降低了智能体育设备的门槛，也为其他实时性要求高的 AIOT 应用提供了参考范式。

未来，我们将继续探索：

姿态估计 (Pose Estimation)：引入人体关键点检测模型，分析用户的站姿、握杆手势和运杆平顺度，从生物力学角度预防运动损伤。
AR眼镜对接：摆脱投影仪的光线限制，将辅助线直接显示在用户佩戴的 AR 眼镜中，实现更自由的视角。
强化学习 (Reinforcement Learning)：训练一个能自我对弈的 AI Agent，探索人类未曾发现的顶级解球思路，甚至挑战职业选手的战术布局。

模型库：https://aistudio.baidu.com/modelsdetail/40012/intro
数据集：https://aistudio.baidu.com/dataset/detail/361590/intro
项目开源地址：https://aistudio.baidu.com/projectdetail/9774059 (示例链接)
技术栈：Python 3.8, PaddlePaddle 2.6, TensorRT 8.0, Flask, Vue.js, NVIDIA Jetson Nano

作者：bluse鑫
日期：2025年11月22日
