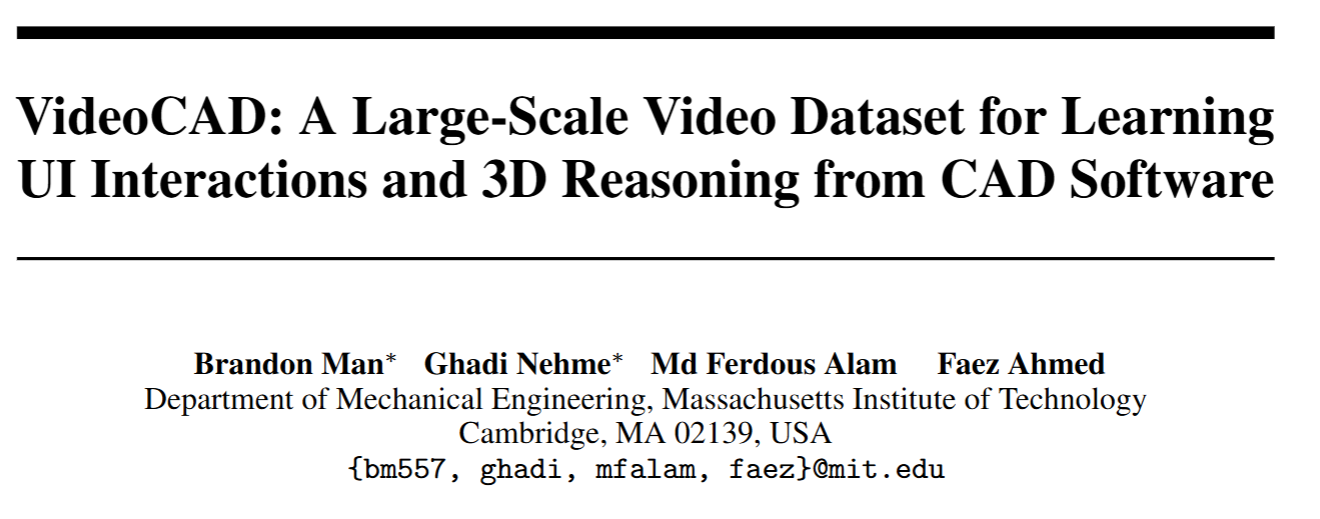

在工程设计、智能制造等领域，计算机辅助设计（CAD）是当之无愧的核心工具。然而，传统CAD学习依赖专家经验的口传心授，缺乏大规模数据支撑的智能化方法——这一痛点，被《VideoCAD: A Large-Scale Video Dataset for Learning UI Interactions and 3D Reasoning from CAD》一文提出的VideoCAD数据集彻底改变。作为首个聚焦CAD UI交互与3D推理的大规模视频数据集，VideoCAD为AI驱动的智能CAD建模开辟了全新路径。

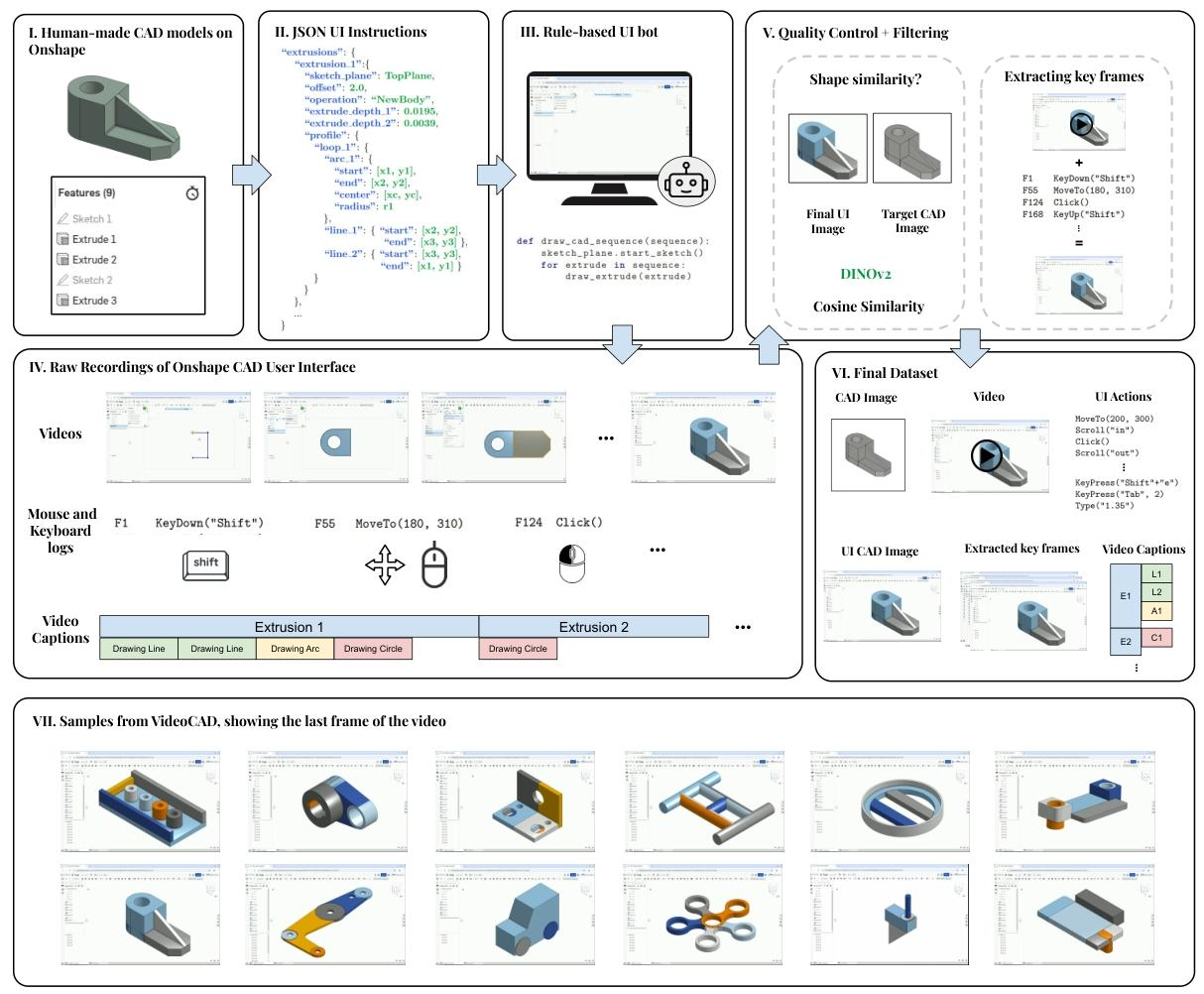

一、VideoCAD数据集：从CAD建模到数据集的全流程构建

VideoCAD的构建是一个从“人工CAD设计”到“结构化数据集”的完整 pipeline，每一步都为“学习UI交互+3D推理”量身定制：

1. 人工CAD模型设计：Onshape上的三维创作

首先，开发者在云CAD平台Onshape上设计包含多特征的3D模型，如草图（Sketch）、拉伸（Extrusion）等特征组合，为数据集提供多样化的目标CAD模型。

2. JSON UI指令：机器可理解的建模蓝图

为了让“虚拟机器人”能复现建模过程，团队将CAD建模步骤转化为JSON格式的UI指令，明确每个操作（如“创建新草图”“拉伸实体”）的参数、时序和交互逻辑。例如，指令会定义拉伸深度、草图平面等关键信息，让后续的自动化操作有章可循。

3. 规则驱动的UI机器人：模拟人类交互的录制者

基于JSON指令，规则驱动的UI机器人在Onshape的UI界面上自动执行建模操作，同时录制视频、鼠标键盘日志，并生成视频字幕。这一步是数据集“动态交互性”的关键——它不仅记录结果，更捕捉了人类操作CAD软件时的每一次点击、按键和鼠标移动。

4. 原始录制数据：UI交互的完整快照

原始数据包含三类核心信息：

• 视频：CAD界面从空白到生成目标模型的全过程可视化；
• 鼠标键盘日志：精确记录每一次按键（如Shift、F1）、鼠标移动（如MoveTo(180, 310)）和点击；
• 视频字幕：标注建模步骤（如“绘制直线”“拉伸1”），为后续分析和模型训练提供语义锚点。

5. 质量控制：确保数据的精准与可靠

为了保证数据集的质量，团队引入形状相似度检测（DINOv2特征+余弦相似度），确保生成的UI图像与目标CAD图像高度一致；同时提取关键帧，过滤冗余信息，让数据聚焦于建模的关键步骤。

6. 最终数据集：多模态、结构化的训练资源

最终的VideoCAD数据集整合了CAD图像、操作视频、UI动作序列、关键帧和语义字幕，形成了一套多模态、结构化的资源，可直接用于训练AI模型学习“从目标CAD到UI交互”的映射关系。

7. 数据集样本：丰富多样的CAD模型

从机械零件到复杂装配体，VideoCAD涵盖了大量风格、复杂度不同的CAD模型，充分保证了数据集的泛化性。

二、CAD建模过程的精细解构：从Sketch到Extrusion的三维创作

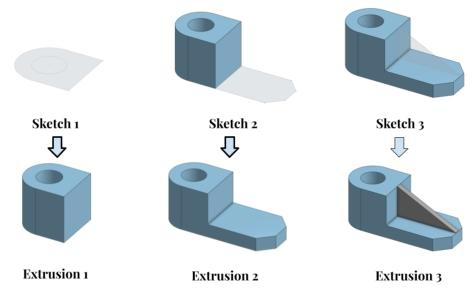

为了让AI理解“如何从二维草图生成三维实体”，VideoCAD对建模过程进行了特征级的精细解构。以一个典型零件为例：

• Sketch（草图）：先绘制二维轮廓（如带圆孔的轮廓、L形轮廓、带斜面的轮廓）；
• Extrusion（拉伸）：将每个草图沿指定方向拉伸成三维实体，多次Sketch+Extrusion的组合最终形成完整零件。

这种“特征分解”让数据集能捕捉CAD建模的核心逻辑——三维模型是由一系列二维草图和特征操作逐步构建的。

三、数据集统计分析：揭示UI交互与建模行为的规律

VideoCAD不仅规模大，更通过细致的统计分析展现了“人类操作CAD软件”的行为模式，为模型设计提供了依据：

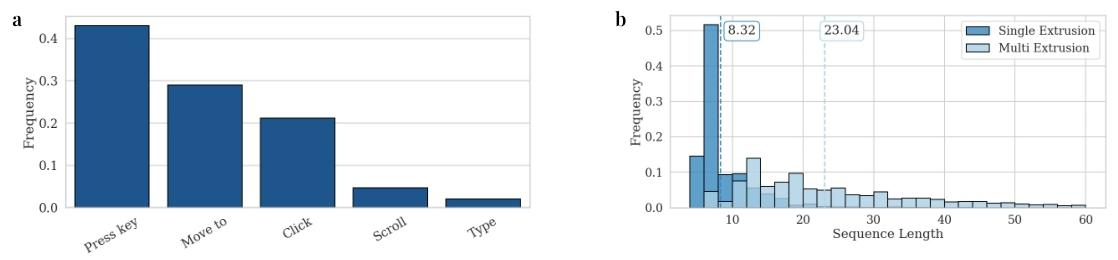

1. UI动作频率：按键操作占主导

在所有UI动作中，“按键（Press key）”的频率最高，其次是“鼠标移动（Move to）”“点击（Click）”。这反映了CAD设计中“快捷键驱动高效建模”的行业习惯。

2. 序列长度分布：单/多拉伸任务的差异

单拉伸任务的操作序列长度集中在8.32左右，而多拉伸任务则更长（集中在23.04），体现了不同复杂度建模任务的操作步骤差异。

3. 交互细节：捕捉真实人类习惯

• 鼠标坐标、输入数值的分布：反映了用户在CAD界面上的操作焦点和数值输入偏好；
• 滚动方向、按键类型、按键次数：如“Shift键”高频使用（契合CAD快捷键逻辑），按键次数多集中在4次左右，这些细节让数据集更贴近真实场景。

四、基于VideoCAD的智能CAD建模：从数据到模型的突破

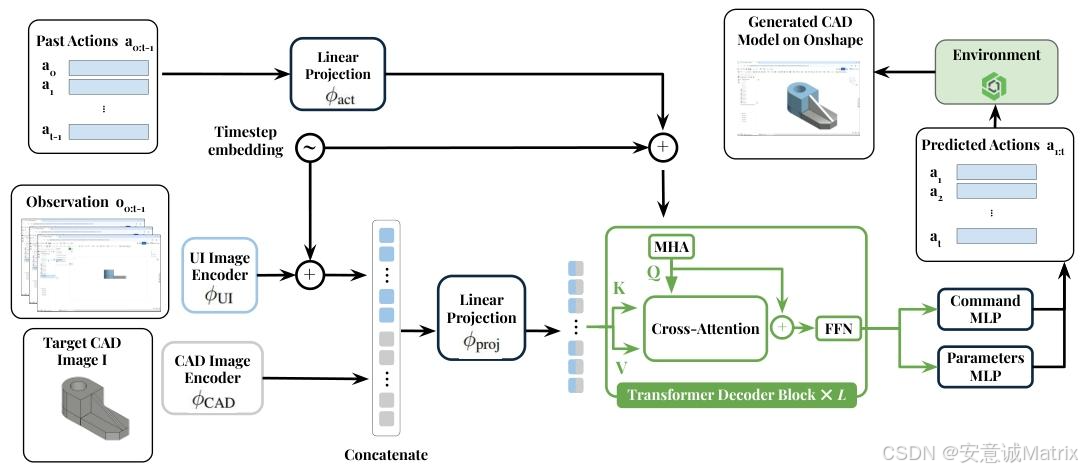

有了VideoCAD数据集，研究者设计了端到端的智能CAD建模模型：

• 模型输入：历史操作动作、当前UI界面观察、目标CAD图像；
• 模型核心：通过Transformer解码器的交叉注意力机制，融合“动作序列、UI视觉、目标CAD”的多模态信息；
• 模型输出：预测下一步UI动作（如按键、点击、移动），并在Onshape环境中执行，实现自动建模。

这一架构证明了VideoCAD在**“让AI理解CAD UI交互+3D推理”**方向的巨大潜力——未来，基于VideoCAD训练的模型有望成为设计师的智能助手，自动完成重复建模工作，或为新手提供实时操作指导。

结语：VideoCAD的价值与展望

VideoCAD作为首个大规模CAD UI交互与3D推理视频数据集，填补了“CAD智能化”在数据层面的空白。它不仅为AI理解“如何操作CAD软件建模”提供了数据支撑，更打开了“3D推理+UI交互”交叉研究的新方向。

未来，基于VideoCAD的研究可推动：

• 智能CAD助手的开发，降低3D建模门槛；
• 人机交互理解的深化，让AI更自然地模拟人类操作；
• 3D推理能力的突破，使AI能从“目标形状”反推“建模步骤”。

可以说，VideoCAD正在为工程设计领域的智能化变革埋下关键的“数据种子”。
