推理时，资源消耗是怎样的，特别是QKV矩阵的处理、内存占用以及性能瓶颈。

1. 设定一个具体场景

为了让说明更清晰，我们先设定一个典型的LLM和硬件环境：

• LLM模型 : 一个拥有70亿（7B）参数的中等规模模型。
  • 数据类型： FP16 (半精度浮点数，每个参数占2个字节)。
  • 隐藏层维度 ( d_model ): 4096。
  • 层数 ( n_layers ): 32层。
  • 注意力头 ( n_heads ): 32个。
• 硬件 : 一块典型的AI加速卡（如GPU）。
  • 片外内存 (Off-chip Memory) : HBM (高带宽内存)，容量为24 GB，带宽为 900 GB/s。
  • 片上内存 (On-chip Memory) : SRAM，速度极快但容量很小，例如几MB。

2. 资源消耗分解

LLM推理时的内存消耗主要分为两大部分： 模型权重 和 激活值（KV Cache） 。

a. 模型权重 (静态)

这是模型固有的大小，在推理期间保持不变。

• 存储位置 : 在推理开始时，所有模型权重从主存（如硬盘）加载到AI加速卡的HBM中。因为权重数据量巨大（GB级别），远超SRAM的容量，所以它们常驻于HBM。
• 容量计算 :
  • 70亿参数 x 2字节/参数 = 140亿字节 ≈ 14 GB 。
  • 这14GB包括了所有Transformer层中的Q、K、V投影矩阵（ Wq , Wk , Wv ）、输出投影矩阵（ Wo ）、前馈网络（FFN）层的权重、词嵌入矩阵等。
    结论 : 仅模型权重就需要14GB的HBM，这解释了为什么大模型需要高显存的GPU。

b. KV Cache (动态)

这是理解推理瓶颈的关键。在自回归生成（即逐字生成）的模式下，为了避免重复计算，模型需要将已经计算过的前面所有token的**Key (K) 和 Value (V)**向量存储起来。这个存储区域就是KV Cache。

• 存储位置 : KV Cache也存储在HBM中。它的特点是随着生成文本的增长而动态变大。
• 何时存入 : 在处理输入提示（Prompt）或生成每一个新token时，模型会计算当前token的K和V向量，然后将它们 追加 到HBM中的KV Cache里。
• 容量计算 :
  • 每一层、每一个token都需要存储一个K向量和一个V向量。
  • 每个向量的维度是 d_model (4096)。
  • 所以，对于一个长度为 seq_len 的序列，KV Cache的大小为： size = seq_len × n_layers × 2 (K和V) × d_model × 2 (FP16字节)
  • 我们来算一下在不同序列长度下的占用：
    • 当序列长度为2048时 : 2048 × 32 × 2 × 4096 × 2 ≈ 1.07 GB
    • 当序列长度为8192时 : 8192 × 32 × 2 × 4096 × 2 ≈ 4.29 GB

结论 : KV Cache的大小与序列长度成正比。对于长文本应用，KV Cache会占据大量内存，甚至超过模型权重本身，成为内存容量的瓶颈。一个24GB的HBM，在放下14GB权重后，留给KV Cache和其他开销的只有约10GB，这直接限制了模型能处理的最大序列长度。

3. QKV矩阵的存取与运算流程

现在我们来回答最核心的问题：QKV矩阵如何存取和运算，以及瓶颈在哪里。LLM的推理过程可以分为两个阶段：
阶段一：Prefill (提示处理阶段)
这个阶段是并行处理输入的整个提示（Prompt）。

1. 数据流 :

   • 模型的 Wq , Wk , Wv 等权重矩阵从HBM中被读取到计算单元附近的SRAM中（如果SRAM能放得下的话，通常是分块读取）。
   • 输入的整个Prompt（比如500个token）的嵌入向量形成一个大矩阵（ 500 x 4096 ）。
   • 执行 矩阵-矩阵乘法 ，一次性计算出所有500个token的Q, K, V向量。
   • 计算出的K和V向量（ 500 x 32层 x 2 x 4096 ）被 写回 到HBM中，形成了初始的KV Cache。

2. 性能瓶颈 :

   • 这个阶段的特点是计算量巨大（大规模的矩阵乘法），计算/访存比很高。
   • 因此，这个阶段通常是 计算密集型 (Compute-Bound) 。瓶颈在于芯片的原始计算能力（FLOPS）。 阶段二：Decoding (解码生成阶段)
     这个阶段是逐个生成新token，是典型的流式应用场景（如聊天机器人）。

3. 数据流 (以生成第501个token为例) :

   • 模型只处理第501个token，输入是一个小向量（ 1 x 4096 ）。
   • 执行 矩阵-向量乘法 ，计算出这个新token的Q向量。
   • 关键步骤 : 为了计算注意力，这个新的Q向量需要和 之前所有500个token 的K向量进行计算。为此，整个KV Cache（ 500 x 32层 x … ）必须从HBM中 全部读取 到片上。
   • 计算完成后，得到新的注意力结果，并最终生成第501个token。
   • 同时，为第501个token新计算出的K和V向量被 追加 到HBM的KV Cache中，使其增长到501个token的长度。

4. 性能瓶颈 :

   • 在这个阶段，每次只生成一个token，涉及的计算主要是矩阵-向量乘法，计算量相对较小。
   • 但是，每生成一个token，都必须完整地读一遍不断增长的KV Cache。当序列变长时（例如几千个token），从HBM读取KV Cache所需的时间远远超过了计算本身的时间。
   • 计算/访存比非常低。
   • 因此，这个阶段是 访存密集型 (Memory-Bandwidth-Bound) 。瓶颈在于 HBM的带宽 。

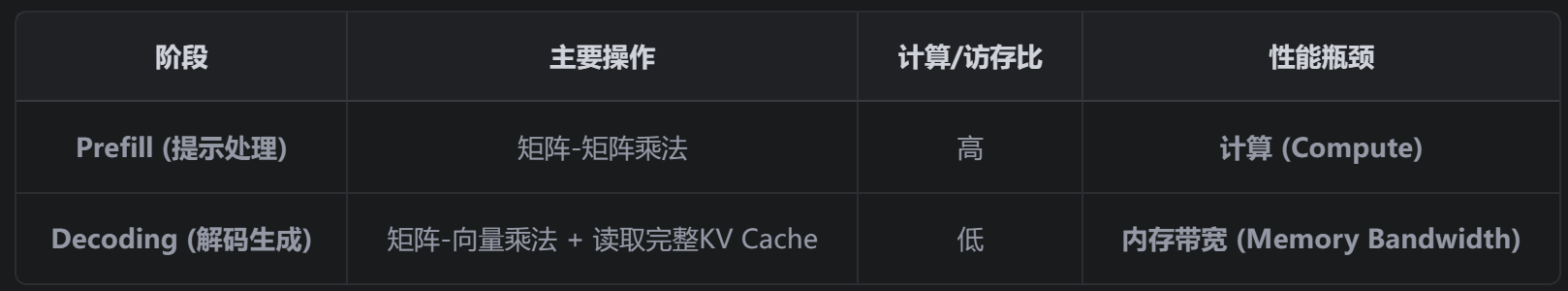

总结与对芯片设计的启示

给芯片工程师的启示 :

1. 内存带宽是王道 : 对于追求低延迟、高吞吐量的LLM推理芯片（特别是用于聊天、实时翻译等场景），提升内存带宽（如采用更先进的HBM、增加带宽）比单纯堆砌计算单元（如MAC阵列）可能带来更显著的性能收益。
2. 大容量内存是基础 : 模型本身和不断增长的KV Cache都需要巨大的内存。设计时必须考虑如何支持足够大且快速的内存，否则会严重限制模型能处理的上下文长度。
3. SRAM的重要性 : 尽可能增大片上SRAM的容量，如果能将更多的KV Cache（尤其是最常访问的部分）缓存在SRAM中，将极大缓解HBM的带宽压力，是重要的优化方向。
4. 数据流和调度 : 芯片设计需要考虑如何高效地分块（Tiling）和调度数据流，以最大化数据复用，减少对HBM的重复访问。例如，在解码阶段，如何组织计算以优化KV Cache的读取是关键。

总而言之，LLM推理时，硬件资源消耗是动态变化的。处理长上下文时，内存容量和带宽往往比纯粹的计算速度更先成为系统的天花板。
