Ethernet is the de facto networking technology for the Internet, industry and data centers. Analysts predict the demand for e.g. Artificial Intelligence, hyperscalers, and 5G will drive Ethernet speeds from its current limit of 1.6Tbps to 3.2Tbps before 2030. Each time Ethernet’s top speed goes up, the race is on to upgrade network equipment. Teledyne LeCroy is one of the very few companies with the solutions and expertise to help you test the very limits of Ethernet.

行业背景

以太网已成为互联网、工业应用和数据中心领域公认的主流网络技术标准。行业分析师预测，受人工智能、超大规模数据中心和5G技术的推动，以太网传输速率将在2030年前从当前的1.6Tbps峰值提升至3.2Tbps。值得注意的是，每当以太网最高速率实现突破，都会引发新一轮网络设备升级浪潮。在这一领域，Teledyne LeCroy凭借其专业的技术实力和全面的解决方案，成为少数几家能够帮助客户测试以太网极限性能的企业之一。

LeCroy可提供的测试仪表分类

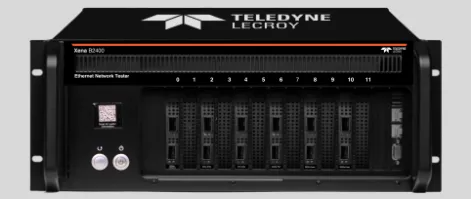

网络测试仪/发包机/打流仪/Exercisers / Generators

产品型号：Xena TGA系列

Xena TGA系列网络测试仪能够灵活生成以太网协议报文流量，用于进行网络流量压力测试。主要测试指标包括：

• 网络吞吐量
• 延迟抖动
• 丢包率
• 拥塞处置能力
• 网络服务质量(QoS)

支持多种报文构建条件：

1. 协议头部配置：支持MAC/VLAN/IP/TCP/UDP等多种协议
2. 报文长度设置：64B/128B/1518B/16KB及随机长度
3. 调度方式选择：多序列突发/平均分布/定时发送

通过灵活组合上述条件，可模拟复杂的真实网络流量场景。测试配置可保存，确保流量模型能够精确重现。

统计功能支持双模式：

• DUT侧统计
• 测试仪端统计（需DUT回送流量）

测试仪提供完善的协议分析功能：

• 报文计数：统计丢包数量及丢包率
• 时间戳分析：计算延迟抖动
• 异常检测：识别Link Fault及Errors等异常
• 带宽测试：测量极限吞吐量

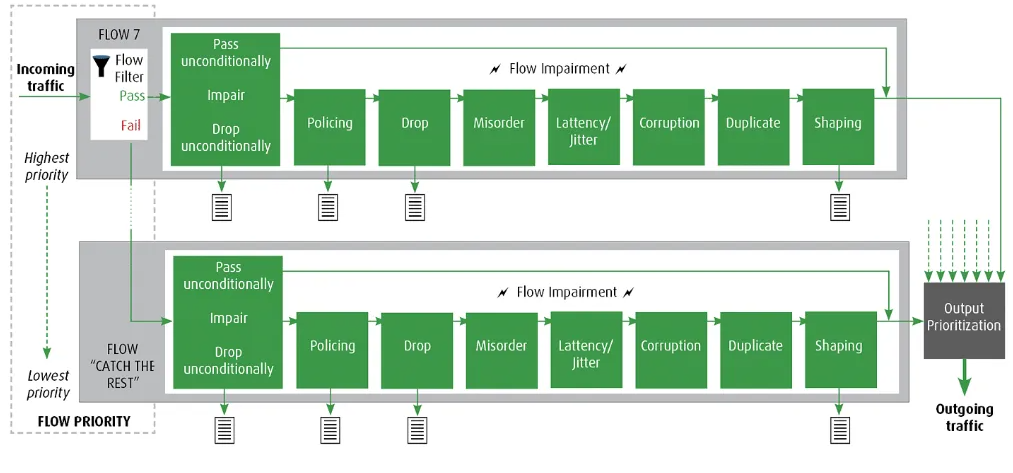

损伤仪/Jammers / Impairment tools

产品型号：Xena Chimera系列与SierraNet系列

网络损伤仪可串接于以太网链路中，用于模拟注入延迟、抖动、丢包等异常情况，以验证网络系统的稳定性和可靠性。

主要功能包括：

• 报文篡改：修改数据包内容并重新计算校验码后转发
• 报文重复：复制报文分片并插入到数据流中
• 报文延迟：捕获特定数据包至缓存队列延迟发送
• 报文丢弃：根据设定条件选择性丢弃数据包
• 链路闪断：模拟网络链路的瞬时断开与重连

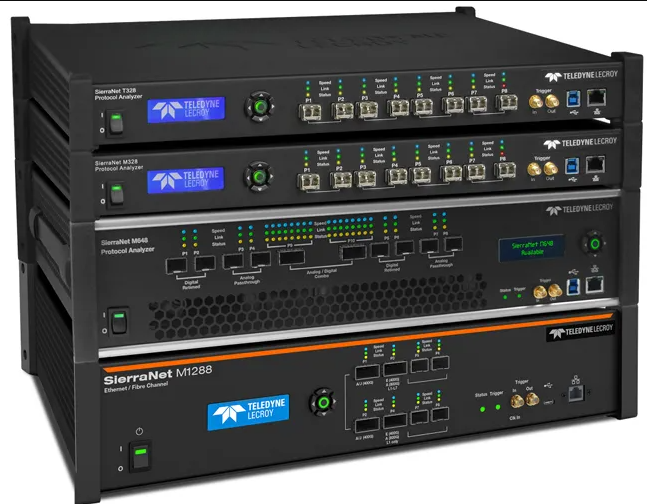

协议分析仪/Protocol Analyzers

产品型号：SierraNet系列

协议分析仪用以透明接入在以太网链路中监控分析，通过抓取链路上的网络数据包进行分析统计协议的交互行为，验证交互协议的一致性。

• 适时抓取报文-支持从线速流量中捕获到特征报文并全量保存

• 报文筛选过滤-从捕获的GB级数据包里快速搜索到特征报文

• 协议交互分析-遵循协议规范对协议交互的超时等行为高亮提示

• 物理层的捕获-除了Frame捕获外，还支持对ANLT等交互记录

• 协议深度解码-依据选定的协议格式进行全协议字段的解析对照

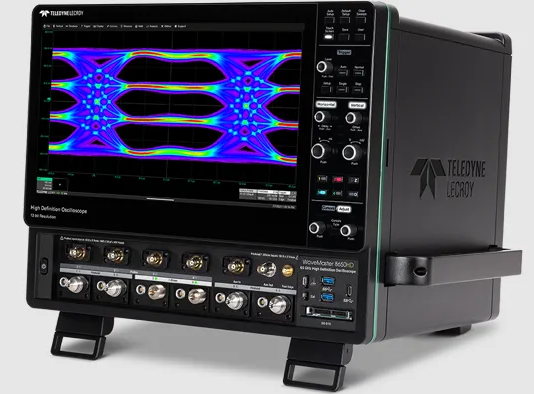

基础的电气特性：示波器/Oscilloscopes，矢量网分/VNA

产品型号：WaveMaster、WaveRunner、WaveSurfer

基础电气信号特征捕获分析，覆盖200 MHz ~ 65 GHz

• 眼图测试

• S参数测试

多合一积木式提供组合功能支持

若将网络设备比作交通路网，以太网数据包便是行驶其上的车辆：

a. 网络打流仪相当于模拟各类车辆对路网进行压力测试，检验其通行能力及信号调度效率

b. 网络损伤仪则模拟套牌、加塞等违规行为，测试路网在异常流量下的应对机制

c. 网络分析仪如同监控摄像头，实时记录并上报所有路况信息

d. 示波器设备则扮演质检员角色，可深入检测路基材料的合规性

LeCroy提供完整的以太网设备开发、测试及验证解决方案，助力客户高效推进新一代网络设备上市。

Xena + SierraNet = 流量生成+损伤注入+协议分析

网络测试仪执行正向压力测试，损伤仪开展负面测试，协议分析仪实时监测流量差异，三设备可灵活组合使用。

典型案例：实验室测试正常的交换机在用户现场出现异常 a. 通过SierraNet协议分析仪现场抓包，发现网卡异常数据触发交换机连锁反应 b. 将异常数据导入Xena测试仪，成功在实验室复现问题 c. 后续测试中引入Chimera损伤仪，确保升级后的交换机能正确处理同类异常

典型配置举例

典型配置一：SierraNet M1288 + Freya Z800

速率支持：112G PAM4，100G/200G/400G/800G

测试项目举例：

• AN/LT遍历合规化测试

• PRBS、FEC、SIV眼图、均衡容限测试

• Layer23网络流量基准性能测试

• FEC误码注入容限测试

• Link Faut告警注入

• PCS Skew压力测试

• 包喷洒网络测试

• 包保序网络测试

典型配置二：SierraNet M648 + Thor Z400

速率支持：56G PAM4，50G/100G/200G/400G

测试项目：与配置A类似

典型配置三：Xena Loki + Chimera

速率支持：NRZ，10G/25G/40G/50G/100G

测试项目举例：

• Layer23网络流量基准性能测试

• 5G前传网络的10ns级延迟测试

• 网络带宽限速拥塞场景测试

• SDVoE IP音视频传输测试
