摘要

Ascend C 是昇腾 AI 处理器专用的编程语言，基于 C/C++ 标准规范，通过多层接口抽象、并行编程范式和创新孪生调试技术，为全场景 AI 算子开发提供了高效解决方案。本文将深入解析 Ascend C 的架构设计、编程模型和核心特性，通过完整的向量加法算子实例演示开发流程，并结合性能优化实践，帮助开发者快速掌握这一关键技术。文章涵盖从环境搭建、核函数编程到高级优化技巧的全链路知识，为 AI 系统级开发提供实用指导。

1 昇腾 AI 软硬件基础架构

1.1 异构计算架构 CANN 的战略定位

在人工智能技术栈中，CANN（Compute Architecture for Neural Networks，神经网络计算架构）扮演着“中枢神经系统”的关键角色。作为承上启下的核心层级，CANN 负责将上层框架（如 PyTorch、MindSpore）的计算图转化为底层昇腾 AI 处理器可执行的高效指令。

与通用计算不同，AI 计算擅长并行处理大规模计算密集型任务。以一个简单的矩阵乘法为例，在 CPU 上需要三层循环嵌套，而在昇腾 AI 处理器上，利用其向量计算单元只需两层循环，最小计算代码能同时处理多个数据的乘加操作，这正是 SIMD（Single Instruction Multiple Data，单指令多数据）架构的优势体现。

CANN 的核心组件包括：

• 图引擎（Graph Engine, GE）：作为“总指挥官”，GE 负责解析计算图并执行算子融合、内存优化和并行分析等关键优化

• 张量加速引擎（Tensor Boost Engine, TBE）：提供 DSL（Domain Specific Language，领域特定语言）和 Ascend C 两种算子开发方式

• AI CPU 引擎：处理不适合在 AI Core 上执行的复杂控制流或数据处理任务

1.2 昇腾 AI 处理器架构解析

昇腾 AI 处理器采用创新的达芬奇架构，其核心计算单元 AI Core 专为神经网络计算优化。每个 AI Core 包含三个关键计算单元：

• 立方计算单元（Cube Unit）：专攻矩阵乘加运算，采用脉动阵列设计，为深度学习中最耗时的矩阵运算提供硬件加速

• 向量计算单元（Vector Unit）：处理向量级计算，如逐元素操作和激活函数

• 标量计算单元（Scalar Unit）：负责流程控制和地址计算等标量操作

存储系统采用分层设计，形成全局内存（Global Memory）- 本地内存（Local Memory）- 寄存器的金字塔结构。其中，Local Memory 作为 AI Core 的片上缓存，虽然容量有限（通常几百KB），但带宽极高（TB/s级别），是算子性能优化的关键。

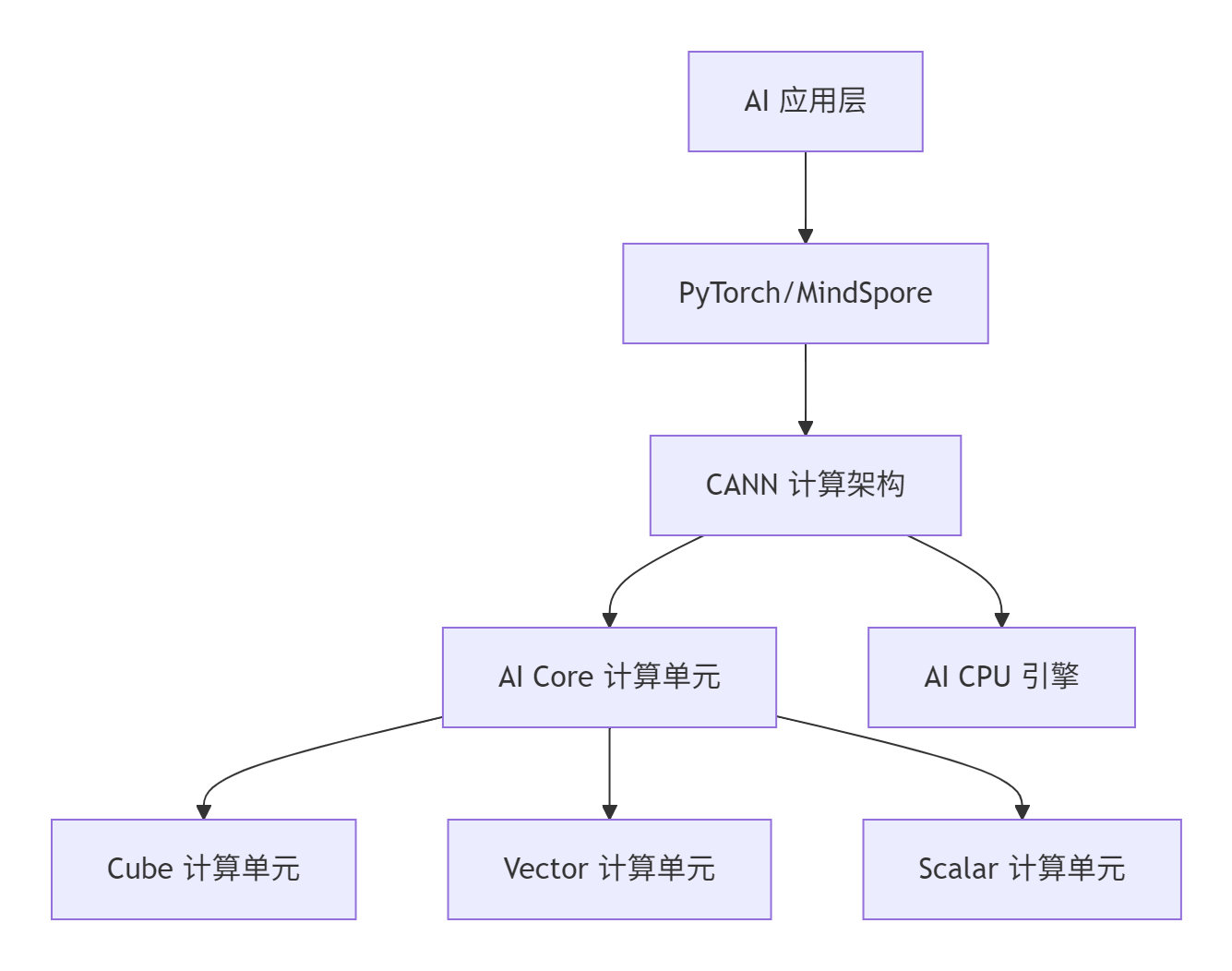

图1：昇腾 AI 软硬件架构栈

2 Ascend C 编程模型核心原理

2.1 设计哲学与关键技术特性

Ascend C 的设计目标是在暴露必要硬件控制能力的同时，屏蔽底层汇编细节。其核心设计哲学体现在三个层面：

架构抽象：通过 GlobalTensor、LocalTensor 等抽象类型，区分不同存储层次的数据，让开发者能专注计算逻辑而非硬件细节。这种抽象不仅提升了代码可读性，还保证了跨代硬件兼容性。

并行优化：原生支持 SIMD 和 SPMD（Single Program Multiple Data，单程序多数据）编程范式，充分发挥 AI Core 的并行计算能力。单条指令可完成多个数据操作，极大提升计算密度。

开发效率：通过自动化流水线并行调度、结构化核函数编程等特性，显著降低开发门槛。开发者只需关注计算逻辑，底层指令同步和调度由 Ascend C 框架自动处理。

2.2 矢量编程范式与流水线设计

Ascend C 采用独特的矢量编程范式，将算子处理流程分解为三个核心阶段：

1. CopyIn 阶段：将数据从 Global Memory 搬运到 Local Memory

2. Compute 阶段：在 Local Memory 上执行计算操作

3. CopyOut 阶段：将结果从 Local Memory 写回 Global Memory

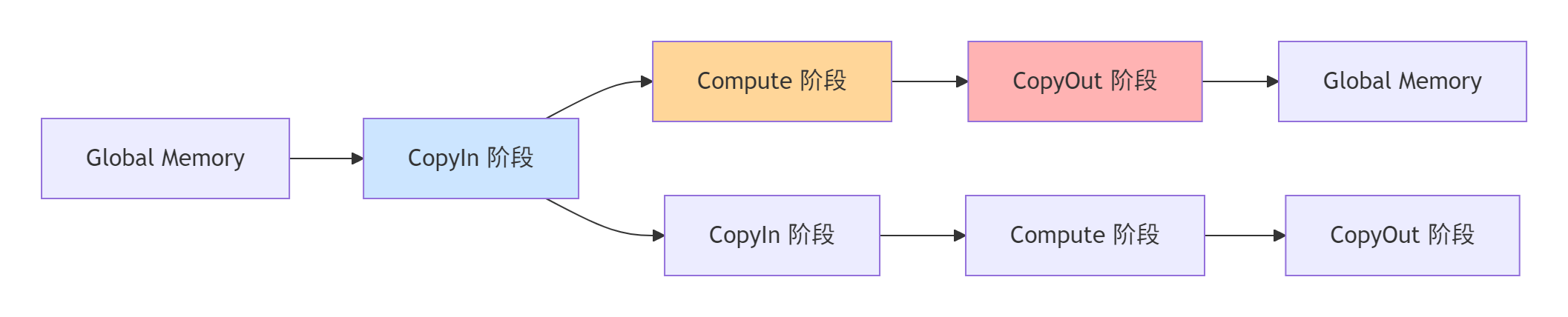

这三个阶段通过队列（Queue）机制进行通信和同步，形成高效的流水线。如图2所示，这种设计允许不同数据片的不同阶段同时执行，极大提升硬件利用率。

图2：三级流水线任务并行示意图

2.3 SPMD 并行编程模型

Ascend C 采用 SPMD 数据并行模式，多个 AI Core 运行相同的程序代码但处理不同的数据子集。每个核通过内置的 block_idx标识自己，并对全局数据地址进行切分偏移，实现多核并行计算。

以下代码片段说明了多核数据切分的核心逻辑：

class KernelAdd {
public:
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z) {
        // 为每个核计算数据偏移量，实现数据并行
        GM_ADDR xGmOffset = x + BLOCK_LENGTH * GetBlockIdx();
        GM_ADDR yGmOffset = y + BLOCK_LENGTH * GetBlockIdx();
        GM_ADDR zGmOffset = z + BLOCK_LENGTH * GetBlockIdx();

        xGm.SetGlobalBuffer((__gm__ half*)xGmOffset, BLOCK_LENGTH);
        yGm.SetGlobalBuffer((__gm__ half*)yGmOffset, BLOCK_LENGTH);
        zGm.SetGlobalBuffer((__gm__ half*)zGmOffset, BLOCK_LENGTH);
    }
}

代码1：多核数据切分初始化逻辑

3 完整算子开发实战：向量加法

3.1 环境搭建与工程配置

Ascend C 开发环境支持两种模式：CPU 纯开发环境和 NPU 开发运行环境。对于初学者，建议先从 CPU 模式开始，使用孪生调试技术验证功能正确性。

环境配置关键步骤：

# 加载 Ascend C 环境变量
source ddk/tools/tools_ascendc/set_ascendc_env.sh

# 安装昇腾 AI 处理器驱动
./npu_driver_installer --install

# 部署 CANN 开发包
tar -xzf cann_7.0.0_linux-x86_64.tar.gz
cd cann_7.0.0_linux-x86_64
./install.sh --install

代码2：环境配置基本命令

工程结构方面，一个标准的 Ascend C 算子项目包含以下核心文件：

• CMakeLists.txt：编译工程文件

• kernel_name.cpp：算子核函数实现

• main.cpp：Host 侧调用代码

• 测试数据生成脚本和配置文件

3.2 核函数编程与三级流水线实现

核函数（Kernel Function）是 Ascend C 算子在设备侧的执行入口。以下以向量加法为例，展示完整实现：

#include "ascendc.h"
#include "vector_add_custom_tiling.h"

using namespace AscendC;

class KernelAdd {
public:
    __aicore__ inline KernelAdd() {}

    // 初始化函数：设置全局内存地址和数据长度
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z, uint32_t totalLength) {
        this->totalLength = totalLength;
        xGm.SetGlobalBuffer((__gm__ half*)x, totalLength);
        yGm.SetGlobalBuffer((__gm__ half*)y, totalLength);
        zGm.SetGlobalBuffer((__gm__ half*)z, totalLength);

        // 初始化管道和本地缓冲区
        pipe.InitBuffer(inQueueX, TILE_LENGTH);
        pipe.InitBuffer(inQueueY, TILE_LENGTH);
        pipe.InitBuffer(outQueueZ, TILE_LENGTH);
    }

    // 数据搬入阶段（CopyIn）
    __aicore__ inline void CopyIn(int32_t progress) {
        LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
        LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();

        // 异步数据拷贝
        DataCopy(xLocal, xGm[progress * TILE_LENGTH], TILE_LENGTH);
        DataCopy(yLocal, yGm[progress * TILE_LENGTH], TILE_LENGTH);

        inQueueX.EnQue<half>(xLocal);
        inQueueY.EnQue<half>(yLocal);
    }

    // 计算阶段（Compute）
    __aicore__ inline void Compute(int32_t progress) {
        LocalTensor<half> xLocal = inQueueX.DeQue<half>();
        LocalTensor<half> yLocal = inQueueY.DeQue<half>();
        LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();

        // 核心计算：向量加法
        Add(zLocal, xLocal, yLocal, TILE_LENGTH);

        inQueueX.FreeTensor(xLocal);
        inQueueY.FreeTensor(yLocal);
        outQueueZ.EnQue<half>(zLocal);
    }

    // 数据搬出阶段（CopyOut）
    __aicore__ inline void CopyOut(int32_t progress) {
        LocalTensor<half> zLocal = outQueueZ.DeQue<half>();
        DataCopy(zGm[progress * TILE_LENGTH], zLocal, TILE_LENGTH);
        outQueueZ.FreeTensor(zLocal);
    }

    // 主处理流程
    __aicore__ inline void Process() {
        int32_t loopCount = totalLength / TILE_LENGTH;
        for (int32_t i = 0; i < loopCount; i++) {
            CopyIn(i);
            Compute(i);
            CopyOut(i);
        }
    }

private:
    GlobalTensor<half> xGm, yGm, zGm;
    TPipe pipe;
    TQue<QuePosition::VECIN, 1> inQueueX, inQueueY;
    TQue<QuePosition::VECOUT, 1> outQueueZ;
    uint32_t totalLength;
};

// 核函数入口
extern "C" __global__ __aicore__ void vector_add_custom(
    __gm__ uint8_t* x, __gm__ uint8_t* y, __gm__ uint8_t* z, __gm__ uint8_t* tiling) {
    TilingData* tilingData = reinterpret_cast<TilingData*>(tiling);
    KernelAdd addOp;
    addOp.Init(x, y, z, tilingData->totalLength);
    addOp.Process();
}

代码3：完整的向量加法核函数实现

3.3 Host 侧调用与资源管理

Host 侧代码负责设备初始化、内存管理和核函数调用：

#include "acl/acl.h"
#include "vector_add_custom_tiling.h"

int32_t main(int32_t argc, char* argv[]) {
    // AscendCL 初始化
    aclInit(nullptr);

    // 创建运行上下文和流
    aclrtStream stream = nullptr;
    aclrtCreateStream(&stream);

    const uint32_t totalElements = 8 * 1024 * 1024; // 8M 个半精度浮点数
    const size_t dataSize = totalElements * sizeof(half);

    // Host 侧内存分配
    half *xHost, *yHost, *zHost;
    aclrtMallocHost((void**)&xHost, dataSize);
    aclrtMallocHost((void**)&yHost, dataSize);
    aclrtMallocHost((void**)&zHost, dataSize);

    // 设备侧内存分配
    half *xDevice, *yDevice, *zDevice;
    aclrtMalloc((void**)&xDevice, dataSize, ACL_MEM_MALLOC_HUGE_FIRST);
    aclrtMalloc((void**)&yDevice, dataSize, ACL_MEM_MALLOC_HUGE_FIRST);
    aclrtMalloc((void**)&zDevice, dataSize, ACL_MEM_MALLOC_HUGE_FIRST);

    // 初始化输入数据
    for (uint32_t i = 0; i < totalElements; ++i) {
        xHost[i] = static_cast<half>(i);
        yHost[i] = static_cast<half>(1.0f);
    }

    // 主机到设备的数据拷贝
    aclrtMemcpy(xDevice, dataSize, xHost, dataSize, ACL_MEMCPY_HOST_TO_DEVICE);
    aclrtMemcpy(yDevice, dataSize, yHost, dataSize, ACL_MEMCPY_HOST_TO_DEVICE);

    // 设置 Tiling 参数并拷贝到设备
    TilingData tilingParam = {totalElements, TILE_LENGTH};
    void* tilingDevice = nullptr;
    aclrtMalloc(&tilingDevice, sizeof(TilingData), ACL_MEM_MALLOC_NORMAL_ONLY);
    aclrtMemcpy(tilingDevice, sizeof(TilingData), &tilingParam,
                sizeof(TilingData), ACL_MEMCPY_HOST_TO_DEVICE);

    // 核函数调用
    uint32_t blockDim = 8; // 使用8个AI Core
    vector_add_custom<<<blockDim, nullptr, stream>>>(
        reinterpret_cast<uint8_t*>(xDevice),
        reinterpret_cast<uint8_t*>(yDevice),
        reinterpret_cast<uint8_t*>(zDevice),
        reinterpret_cast<uint8_t*>(tilingDevice));

    // 流同步等待核函数完成
    aclrtSynchronizeStream(stream);

    // 结果回传
    aclrtMemcpy(zHost, dataSize, zDevice, dataSize, ACL_MEMCPY_DEVICE_TO_HOST);

    // 验证结果
    bool success = true;
    for (uint32_t i = 0; i < totalElements; ++i) {
        if (fabs(static_cast<float>(zHost[i] - (xHost[i] + yHost[i]))) > 1e-3) {
            success = false;
            break;
        }
    }

    printf("Vector add test: %s\n", success ? "PASS" : "FAIL");

    // 资源释放
    aclrtFree(xDevice);
    // ... 释放其他设备内存
    aclrtDestroyStream(stream);
    aclFinalize();

    return 0;
}

代码4：Host侧完整调用示例

4 高级优化技术与性能调优

4.1 双缓冲技术优化流水线

为隐藏数据搬运延迟，Ascend C 采用双缓冲（Double Buffering）技术优化流水线。以下示例展示如何实现计算与数据搬运的完全重叠：

class KernelAddDoubleBuffer {
public:
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z, uint32_t totalLength) {
        this->totalLength = totalLength;
        xGm.SetGlobalBuffer((__gm__ half*)x, totalLength);
        yGm.SetGlobalBuffer((__gm__ half*)y, totalLength);
        zGm.SetGlobalBuffer((__gm__ half*)z, totalLength);

        // 为双缓冲分配两套缓冲区
        pipe.InitBuffer(inQueueX, 2, TILE_LENGTH);
        pipe.InitBuffer(inQueueY, 2, TILE_LENGTH);
        pipe.InitBuffer(outQueueZ, 2, TILE_LENGTH);
    }

    __aicore__ inline void Process() {
        int32_t loopCount = totalLength / TILE_LENGTH;

        // 预取第一个Tile
        CopyIn(0);

        for (int32_t i = 0; i < loopCount; i++) {
            // 双缓冲：同时处理当前计算和下一次数据搬运
            CopyIn((i + 1) % 2);  // 异步搬运下一个Tile
            Compute(i % 2);       // 计算当前Tile
            CopyOut(i % 2);       // 输出上一个Tile的结果
        }

        // 处理最后一个Tile的输出
        CopyOut(loopCount % 2);
    }
};

代码5：双缓冲技术实现

4.2 性能优化实战：Matmul 算子调优案例

以下通过实际性能数据展示优化效果：

优化措施	分核数	基本块参数	大包搬运	执行时间(us)
优化前	4	64×64	关闭	11200
分核优化	20	64×64	关闭	2350
块切分优化	20	128×256	关闭	810
大包搬运优化	20	128×256	开启	620

表1：Matmul算子性能优化效果对比

分核逻辑优化原理：当内存带宽成为瓶颈（aic_mte2_ratio指标过高时），增加分核数可使每个核的计算负载更均衡，减少内存访问的串行等待。

大包搬运机制：CANN 7.0.0 支持的大包搬运（Large Packet Transfer）将多次小粒度数据搬运合并为一次大粒度搬运，减少内存访问指令开销。

4.3 孪生调试与精度验证

Ascend C 提供完善的 CPU/NPU 孪生调试能力，可在无真实硬件环境下验证功能正确性：

#ifdef __CCE_KT_TEST__
// CPU 模式调试
#include "tikicpulib.h"
#define __aicore__
#else
// NPU 模式运行
#include "acl/acl.h"
#define __aicore__ [aicore]
#endif

// 使用统一代码进行孪生调试
ICPU_RUN_KF(vector_add_custom, inputX, inputY, outputZ, tilingParam);

代码6：孪生调试配置

精度验证方面，可使用以下方法进行结果比对：

# 使用 ascendebug 工具进行精度验证
ascendebug kernel --backend cpu --chip-version kirin9020 \
--json-file vector_add_custom.json --work-dir ./debug_dir

代码7：精度验证命令

5 企业级实践与故障排查

5.1 大模型算子实战：FlashAttention 优化

在 LLaMA-FACTORY 框架适配昇腾时，FlashAttention 算子的典型问题与解决方案：

问题现象	解决方案	技术原理
长序列(8192 tokens)内存溢出	启用选择性重计算	通过 AscendC::Recompute标记中间张量，按需重新生成
BFLOAT16 精度不达标	使用 CANN 优化的 BFloat16Matmul	硬件级精度补偿算法
多卡 All-to-All 通信带宽低	通信与计算并发	通过 Pipe 管道并行调度

表2：大模型算子常见问题解决方案

5.2 常见故障排查指南

内存访问越界：使用 GetBlockIdx()和 GetBlockNum()确保每个核访问的数据范围正确，避免多核数据重叠。

流水线停顿：通过 Profiling 工具分析各阶段耗时，优化最慢阶段。典型瓶颈包括 Global Memory 访问延迟和计算资源竞争。

精度偏差：逐步对比每个阶段的输出，使用 CPU 模式进行逐元素比对，定位精度损失的具体环节。

总结

Ascend C 作为昇腾 AI 生态的核心编程语言，通过硬件抽象和并行编程范式的创新设计，在保持 C++ 开发习惯的同时，充分发挥了昇腾处理器的计算潜力。本文从架构原理到实战优化，系统介绍了 Ascend C 的关键技术要点。

随着 CANN 7.0 的发布，Ascend C 在自动化优化、跨平台部署和生态兼容性方面均有显著提升。对于致力于 AI 系统级开发的工程师而言，掌握 Ascend C 不仅有助于优化模型性能，更是深入理解 AI 计算系统的重要途径。

昇腾社区提供的训练营和认证体系为开发者提供了系统学习路径，结合本文的实战内容，读者可快速构建 Ascend C 开发能力，为全场景 AI 应用开发奠定基础。
