机械世界的天平：为什么行星齿轮的重量差要精确到毫克级

我们知道离心力公式为 F=m⋅ω2⋅rF=m⋅ω2⋅r，其中 mm 为质量差，ωω 为角速度（转速8000rpm ≈ 837.76 rad/s的角速度）r为参考半径。

如果行星齿轮重量差超出标准值50mg，这个仅相当于约两粒米粒重量的误差，在高速运转下引发剧烈振动，最终导致传动失效。这让人不禁疑问：为什么这些金属小齿轮的重量差异要控制得如此严苛？不同行业的标准又为何天差地别？

毫米级零件里的力学密码

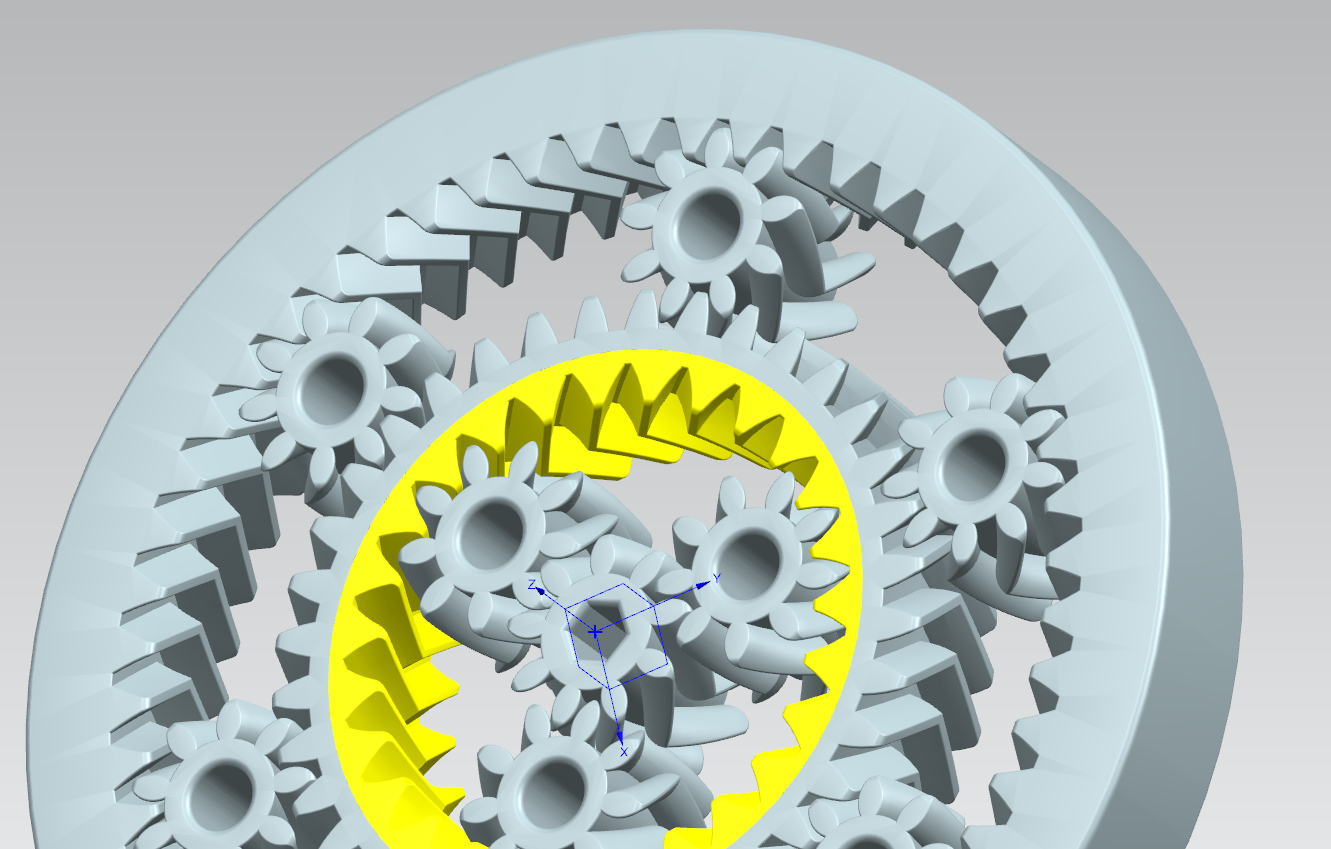

行星齿轮组就像机械系统的"关节"，太阳轮居中驱动，多个行星轮围绕其公转的同时自转，这种结构能将动力分流传递，实现高效减速增扭。但当其中某个行星轮重量超标时，就像高速旋转的风扇叶片配重失衡——离心力会转化为破坏性振动。
重量差的破坏力遵循"速度平方定律"：当转速从1000转/分钟提升到6000转/分钟，相同重量差引发的振动能量会放大36倍。这就是为什么航空发动机的行星齿轮重量差要求控制在0.1mg级别，而家用洗衣机减速器只需5g tolerance（公差）。

工业界有个形象比喻：“行星齿轮的重量差就像天平两端的砝码，差之毫厘便会失之千里”。通过精密称重分组（如汽车行业的±50mg筛选）和动态平衡校正，才能确保每个齿轮均匀分担载荷，避免单点过载导致的齿面剥落。

四大行业的精度 battle：从毫克到克的权衡艺术

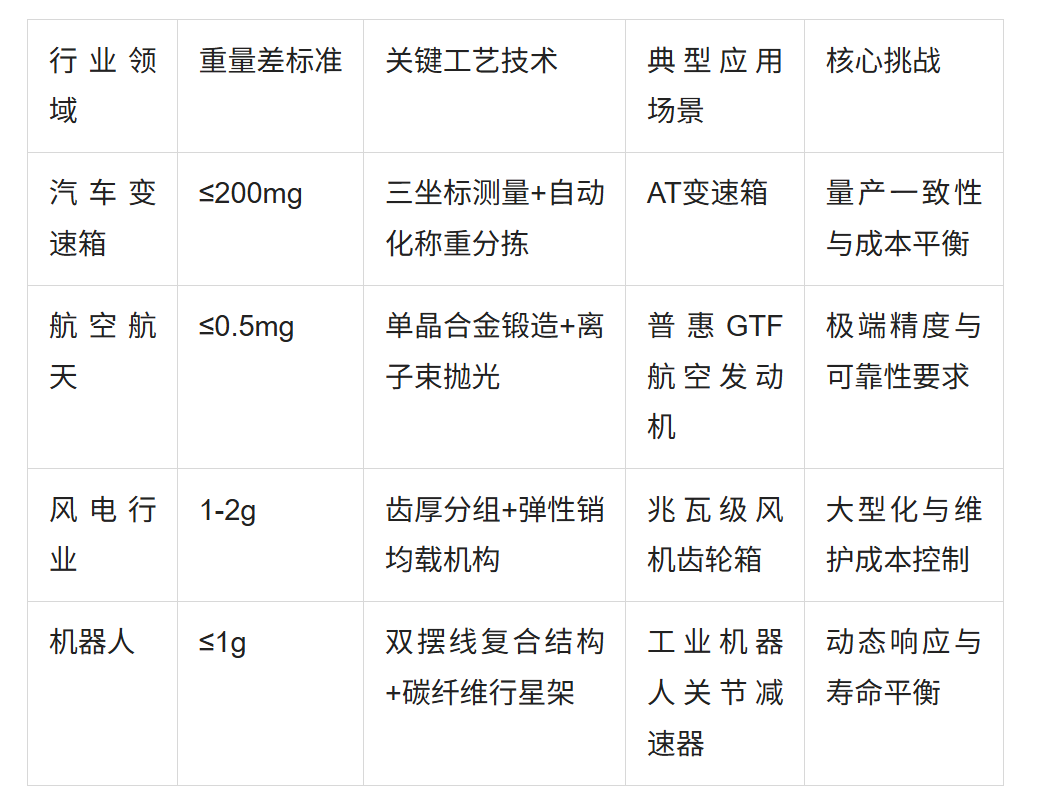

表：四大行业行星齿轮重量差标准对比

汽车变速箱：200mg的生死线

在汽车AT变速箱中，T/ZZB 1394-2019标准明确规定行星轮重量差需≤200mg。这个相当于两张A4纸重量的标准，背后是严苛的现实考量：当车辆以120km/h巡航时，变速箱行星架转速超过6000转/分钟，200mg的重量差会产生约8N的交变离心力，长期冲击可能导致齿轮断裂。
车企的应对之道：采用三坐标测量仪（精度0.0001mm）全尺寸扫描，配合自动化称重分拣系统，将同批次齿轮按重量差≤50mg分组装配。某德系车企数据显示，这种工艺使变速箱寿命从15万公里提升至25万公里。

航空航天：毫克级控制的极限挑战

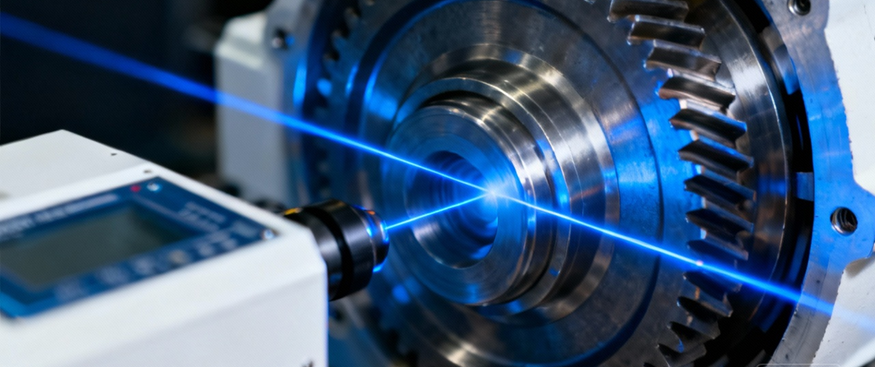

普惠GTF航空发动机的行星齿轮系统代表着当前工业精度巅峰——重量差控制在0.5mg以内，相当于一粒花粉的重量。为实现这种精度，齿轮毛坯采用单晶合金锻造，齿面经离子束抛光至Ra0.02μm（镜面光洁度），最终通过激光测振仪验证动态平衡。
惊人的投入产出比：每台GTF发动机齿轮箱制造成本超10万美元，但带来的燃油效率提升使单架飞机年省油费达120万美元。这种"以精求效"的逻辑，正是航空工业的独特之处。

风电行业：1-2g的粗犷智慧

与航空航天形成鲜明对比，风电齿轮箱的行星齿轮重量差允许放宽至1-2g。这并非技术妥协，而是基于工况的理性选择：风机转速通常低于20转/分钟，离心力影响极小，且齿轮尺寸达1.5米，过度追求重量精度会使制造成本飙升。
行业独创的均衡方案：通过齿厚分组（公差±0.02mm）和弹性销均载机构，即使存在重量差，载荷仍能均匀分布。某风电巨头数据显示，这种设计使齿轮箱寿命突破20年，且维护成本降低40%。

机器人：1g级精度的灵巧平衡

工业机器人关节减速器要求行星齿轮重量差≤1g，这是因为机械臂末端重复定位精度需达±0.02mm，任何重量不均都会导致轨迹偏差。日本哈默纳科公司采用"双摆线+行星"复合结构，在1g级重量控制下实现了惊人的3000万次循环寿命。
消费级创新：协作机器人采用碳纤维行星架，在减轻重量25%的同时，通过拓扑优化设计抵消重量差影响，使成本降低60%，推动人机协作普及。

精度背后的黄金公式与未来启示

透过这些行业案例，我们能提炼出机械设计的"精度需求公式"：允许重量差 = （工况强度×设计寿命）÷（成本阈值×安全系数）。这个公式揭示了一个常被忽视的真相：没有绝对的精度标准，只有最合适的精度选择。

未来，随着3D金属打印技术的成熟，我们或许能制造出重量差趋近于零的一体化行星架；而AI驱动的动态平衡算法，可能允许更大重量差存在。但无论技术如何演进，"量体裁衣"的工程智慧，始终是机械设计的灵魂。

正如德国工程师鲁道夫·狄塞尔的名言：“精密不是目的，而是手段——通过它，我们实现机器与自然的和谐共振”。那些藏在齿轮间的重量差标准，正是这种和谐的最佳注脚。
参考资料

1. 汽车行业：T/ZZB 1394-2019《汽车自动变速器行星齿轮总成》（浙江省品牌建设联合会, 2019）、GB/T 33923-2017《行星齿轮传动设计方法》

2. 航空航天行业：SAE J646_202310《行星齿轮术语》、普惠GTF发动机技术文档（普惠公司, 2022）

3. 风电行业：IEC 61400-4:2025《风力发电机组齿轮箱设计要求》

4. 机器人行业：ISO 1328-1:2013《圆柱齿轮精度制》、GB/T 35089-2018《机器人用精密齿轮传动装置试验方法》
