以下是对STM32全系列型号的深度解析，涵盖 L/F/U/H/W 五大核心系列的技术特性、代表型号及应用场景，为开发者提供精准选型指南：

一、超低功耗系列 (STM32L)

设计哲学：极致能效 + 电池寿命优化
核心架构：Cortex-M0+/M3/M4
工艺技术：90nm/40nm ULP工艺

子系列对比：

子系列	旗舰型号	关键特性	典型应用场景
L0	STM32L073R8	32MHz, 192KB Flash, 20KB RAM	水气表、医疗传感器
L1	STM32L152RE	32MHz, 512KB Flash, 80KB RAM	工业手持设备 (渐淘汰)
L4	STM32L496VG	80MHz, 1MB Flash, 320KB RAM	智能穿戴设备
L4+	STM32L4R9AI	120MHz, 2MB Flash, 640KB RAM	电子墨水屏阅读器
L5	STM32L562QE	110MHz, 512KB Flash, 256KB RAM	安全支付终端
U5	STM32U575ZI	160MHz, 2MB Flash, 786KB RAM	AIoT边缘节点

能效标杆：

运行功耗：22µA/MHz (STM32U5)
待机功耗：8nA (RTC保持 + 32KB SRAM)

二、主流性能系列 (STM32F)

设计哲学：性价比 + 生态完善
核心架构：Cortex-M0/M3/M4/M7
市场占有率：＞60% 嵌入式市场

子系列对比：

子系列	旗舰型号	关键特性	换代方案
F0	STM32F091RC	48MHz, 256KB Flash, 32KB RAM	G0系列替代
F1	STM32F103ZE	72MHz, 512KB Flash, 64KB RAM	经典款（渐淘汰）
F2	STM32F207ZG	120MHz, 1MB Flash, 128KB RAM	F4系列替代
F3	STM32F334R8	72MHz, 64KB Flash, 16KB RAM	电机控制专用
F4	STM32F429ZI	180MHz, 2MB Flash, 256KB RAM	主流高性能标杆
F7	STM32F746ZG	216MHz, 1MB Flash, 320KB RAM	H7系列前身

性能突破：

F4系列首创180MHz Cortex-M4 + FPU
F7系列集成Chrom-ART图形加速器

三、高性能系列 (STM32H)

设计哲学：算力巅峰 + 大内存
核心架构：Cortex-M4/M7/M33
工艺节点：40nm

子系列对比：

子系列	旗舰型号	关键特性	性能天花板
H7	STM32H743XI	480MHz双核(M7+M4), 2MB Flash, 1MB RAM	工业HMI核心
H5	STM32H563ZI	250MHz Cortex-M33, TrustZone	安全高性能新锐
A	STM32H7A3RG	280MHz, 1.4MB RAM, 图形加速器	车规级应用

巅峰指标：

550MHz超频能力 (STM32H7)
1.4MB SRAM + 32KB L1 Cache
支持Octal-SPI接口 (外扩XIP Flash)

四、无线系列 (STM32W)

设计哲学：射频集成 + 安全通信
核心架构：Cortex-M0+/M4

子系列	旗舰型号	无线协议	传输距离	典型场景
WB	STM32WB55RG	Bluetooth 5.3	200m	智能家居网关
WL	STM32WL55JC	LoRa/Sigfox	15km	远距离物联网
WBA	STM32WBA52CG	Bluetooth LE	增强安全	医疗穿戴设备

射频集成优势：

单芯片实现 MCU + RF收发器 + 协议栈
通过FCC/CE射频认证（加速产品上市）

五、全系列关键特性雷达图

radarChart
title STM32各系列能力维度
axis 性能， 功耗， 外设， 安全， 无线
"L系列"： [3, 9, 6, 7, 2]
"F系列"： [7, 5, 9, 5, 1]
"H系列"： [9, 4, 8, 8, 1]
"W系列"： [5, 6, 5, 8, 10]

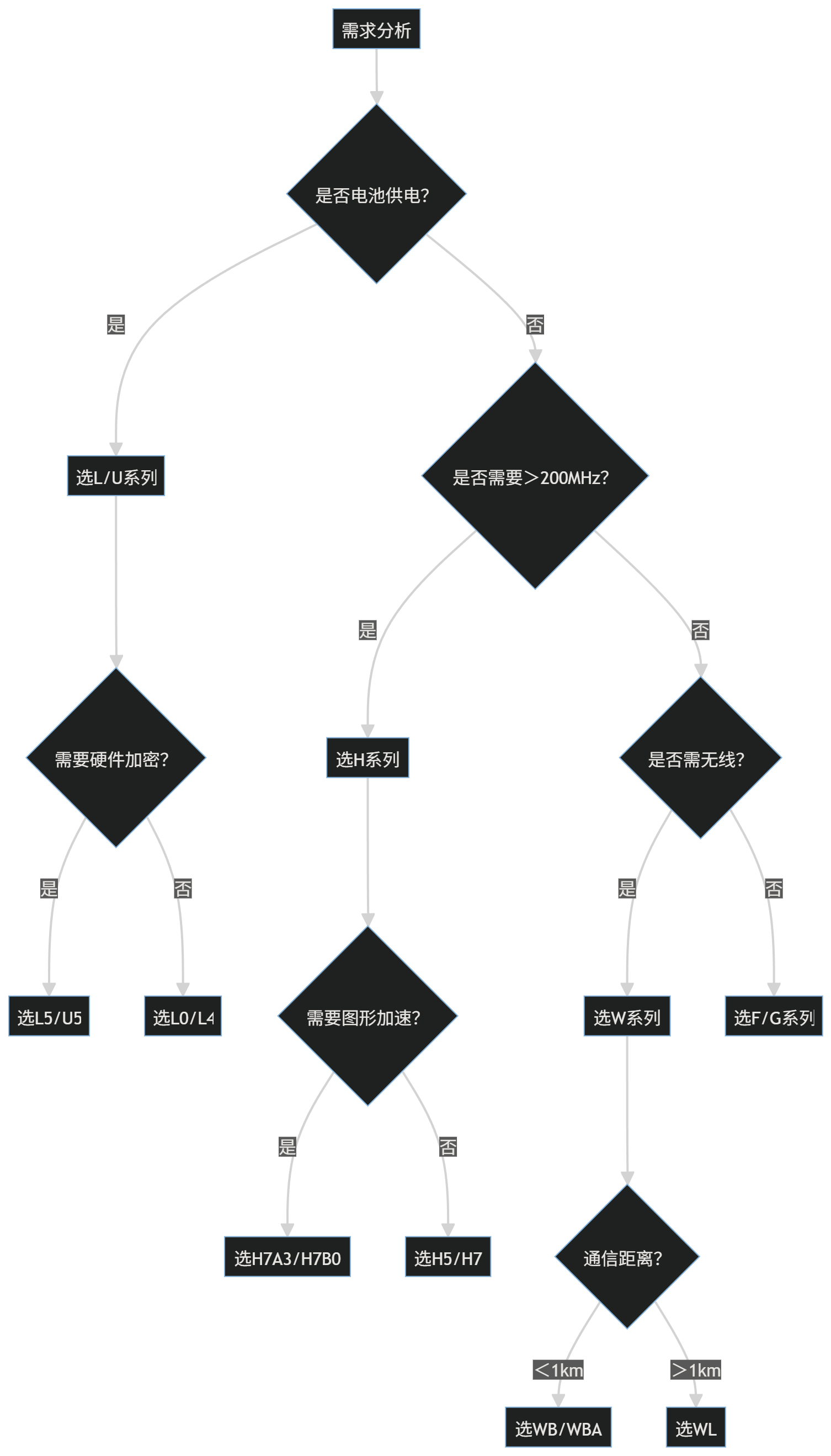

六、选型决策树（2023新版）

在这里插入图片描述

七、各系列生命周期状态

系列	当前状态	推荐替代方案	停产计划
F0/F1/F2	维护阶段	G0/G4系列	2025年EOL
F3	量产	暂无替代	-
F4/F7	主力出货	H5系列	2030年后
L1	淘汰中	L0/L4系列	已停产
L4/L5/U5	推荐新设计	-	-
