一、目的和意义

基于STM32单片机的智能鱼缸系统介绍
一、系统概述
基于STM32单片机的智能鱼缸系统是一款集环境监测、自动控制、远程管理于一体的智能化水族设备。该系统以STM32微控制器为核心，通过传感器实时采集鱼缸内的水质参数（如温度、pH值、溶解氧、浊度等）和环境数据（如光照强度、水位高度），结合自动控制模块（如加热棒、水泵、增氧泵、LED灯等）实现参数的精准调节，同时支持手机APP或上位机远程监控与操作，为鱼类提供稳定、健康的生活环境，降低人工维护成本。
二、系统核心功能
环境参数实时监测
温度监测：通过高精度数字温度传感器（如DS18B20）实时检测水温，范围覆盖0-50℃，精度±0.5℃。
水质检测：集成pH传感器、溶解氧传感器、浊度传感器，监测水体酸碱度（pH 0-14）、溶解氧浓度（0-20mg/L）及浑浊度（NTU值），确保水质符合鱼类生存需求。
水位监测：利用液位传感器或压力传感器检测水位高度，防止水位过低导致设备空转或鱼类死亡。
光照监测：通过光敏电阻或数字光照传感器（如BH1750）检测光照强度，模拟自然光照周期，促进鱼类生长和植物光合作用。
自动控制与调节
温度控制：根据设定温度范围，自动控制加热棒或制冷片启停，维持水温恒定（如热带鱼适宜水温24-28℃）。
水质调节：
pH调节：通过电磁阀控制酸性/碱性溶液的添加，自动校正水体pH值。
增氧控制：根据溶解氧浓度启动增氧泵，避免鱼类缺氧。
过滤控制：定时启停水泵，实现水体循环过滤，保持水质清澈。
光照控制：模拟日出日落光照变化，支持定时开关或渐变调光，满足水生植物生长需求。
水位报警：水位过低时触发蜂鸣器报警，并通过APP推送通知，防止干烧或设备损坏。
远程监控与管理
手机APP/上位机：通过Wi-Fi或蓝牙模块（如ESP8266）将数据上传至云端或本地服务器，用户可实时查看鱼缸参数、历史曲线及设备状态。
远程控制：支持APP远程调节温度设定值、开关设备、修改光照模式等操作，实现“无人值守”管理。
异常预警：当参数超出安全范围时，系统自动发送短信或APP警报，提醒用户及时处理。
数据记录与分析
本地存储：利用STM32的Flash或外接SD卡存储历史数据，支持按时间查询参数变化趋势。
云端同步：可选配云平台（如阿里云、OneNET），实现数据长期保存与多终端共享，为养殖优化提供依据。
三、系统硬件设计
主控模块
核心芯片：选用STM32F103C8T6（Cortex-M3内核，72MHz主频），具备丰富的外设接口（UART、SPI、I2C、ADC等），满足多传感器与控制需求。
开发环境：基于Keil MDK或STM32CubeIDE进行固件开发，使用HAL库简化硬件操作。
传感器模块
温度传感器：DS18B20（单总线接口，抗干扰能力强）。
pH传感器：E-201-C复合电极，搭配ADC模块将模拟信号转换为数字值。
溶解氧传感器：极谱式传感器，输出与氧浓度成正比的电流信号，需通过运放电路转换为电压供ADC采集。
浊度传感器：TS-300B，利用红外散射原理检测水体浑浊度，输出PWM或模拟信号。
光照传感器：BH1750（I2C接口，分辨率1lx），精准测量光照强度。
执行机构模块
加热棒/制冷片：通过继电器控制通断，实现温度调节。
增氧泵/水泵：采用MOSFET驱动电路，实现低功耗、静音运行。
LED灯带：支持RGB调光，模拟自然光谱，促进鱼类发色与植物生长。
电磁阀：用于pH调节液的精准添加，避免过量投加。
通信模块
Wi-Fi模块：ESP8266（AT指令或Lua脚本开发），实现无线数据传输。
蓝牙模块：HC-05（串口通信），适用于近距离控制场景。
人机交互模块
OLED显示屏：0.96寸I2C接口屏幕，实时显示关键参数（温度、pH、溶解氧等）。
按键/旋钮：用于本地参数设置与模式切换。
蜂鸣器：异常情况报警提示。
四、系统软件设计
主程序流程
初始化：配置系统时钟、外设接口（GPIO、ADC、UART等）、传感器与通信模块。
数据采集：定时读取各传感器数据，并进行滤波处理（如移动平均滤波）消除噪声。
控制逻辑：根据设定阈值与当前参数，通过PID算法（如温度控制）或开关量控制（如增氧泵）调节设备状态。
数据传输：将采集数据打包后通过Wi-Fi/蓝牙发送至APP或云端，同时接收远程指令并执行。
显示与报警：更新OLED屏幕内容，触发异常报警。
关键算法实现
PID温度控制：通过比例-积分-微分算法动态调整加热棒功率，减少温度波动。
数据滤波：采用卡尔曼滤波或中值滤波提高传感器数据稳定性。
低功耗设计：利用STM32的休眠模式与定时器唤醒机制，延长系统续航时间（如电池供电场景）。
五、系统优势与应用场景
核心优势
高精度控制：STM32的实时性能与多任务处理能力确保参数调节精准、响应迅速。
模块化设计：硬件接口标准化，便于功能扩展与维护升级。
成本效益高：相比商业智能鱼缸，自主开发成本降低50%以上，且可定制化功能。
教育价值：适合高校电子、自动化专业作为嵌入式系统开发实践项目。
典型应用场景
家庭观赏鱼缸：为热带鱼、水草缸提供稳定环境，减少日常维护频率。
水产养殖场：规模化监测与控制养殖池水质，提高鱼类存活率与生长速度。
科研实验：为鱼类行为学、水生生态学研究提供可控实验环境。
商业展示：博物馆、水族馆的智能展缸，吸引游客互动体验。
六、未来展望
AI集成：引入机器学习算法，根据鱼类行为数据自动优化环境参数（如喂食时间、光照周期）。
物联网扩展：支持MQTT协议接入智能家居平台（如Home Assistant），实现多设备联动控制。
能源管理：集成太阳能供电模块与能耗监测功能，打造绿色低碳的智能鱼缸系统。

二、项目内容和功能介绍

本设计是基于STM32单片机的智能鱼缸系统，具体功能如下：
1.通过防水式DS18B20检测水温，水温超过设置上下限值，进行加热（加热棒）或制冷（风扇）
2.通过水位检测模块检测水位，水位低于设置最小值，进行加水
3.通过光敏电阻检测关照值，光照值过低，进行补光
4.通过按键可实现设置定时投喂、定时充氧时间
5.通过按键可设置各阈值、手动控制抽水、加热、制冷、加水、投喂、充氧、补光以及模式切换
6.通过OLED显示屏显示测量值
7.通过语音识别模块可以控制换水、加热、制冷、加水、投喂、充氧、补光以及模式切换
8.通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制抽水、加热、制冷、加水、投喂、充氧、补光以及模式切换

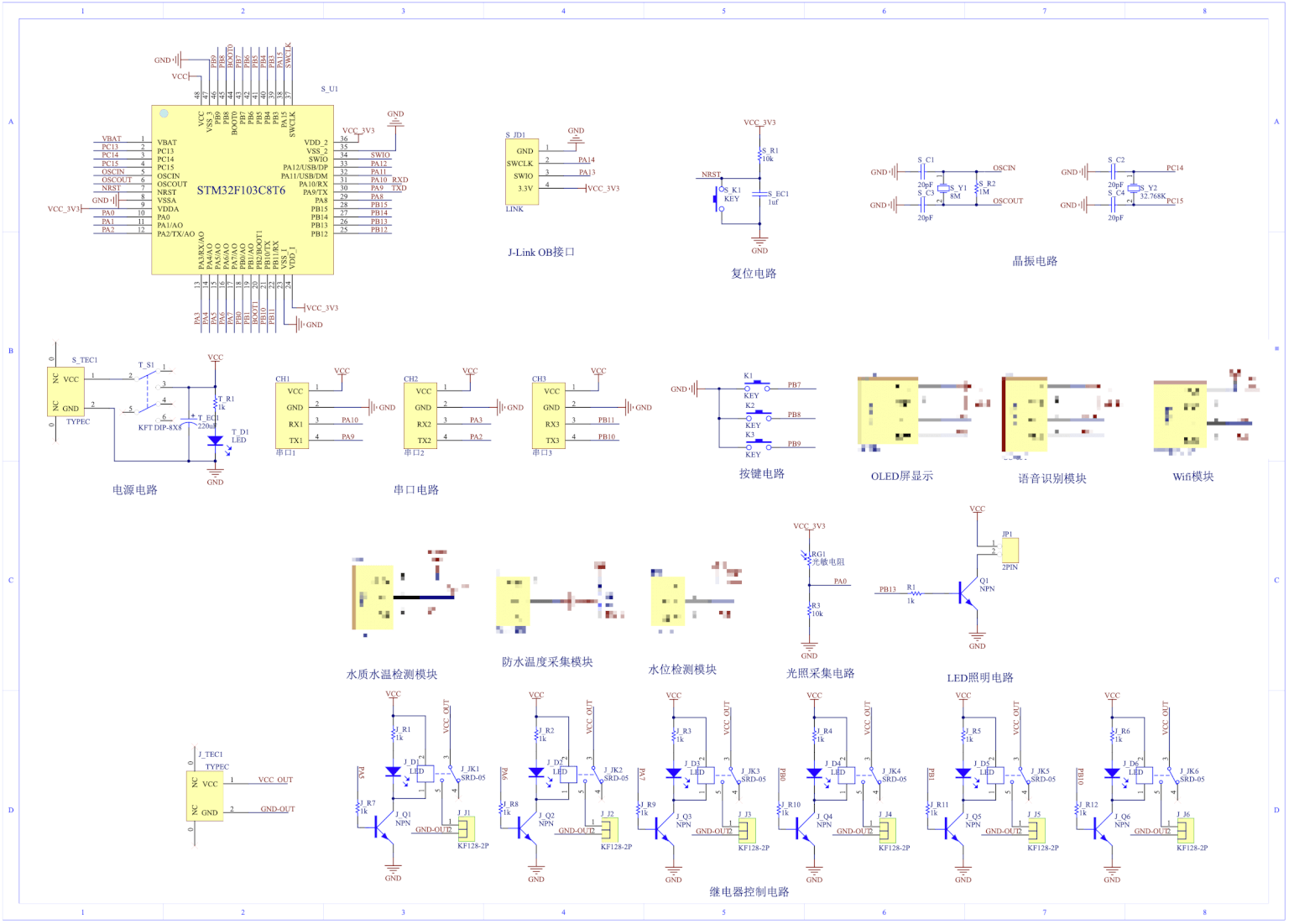

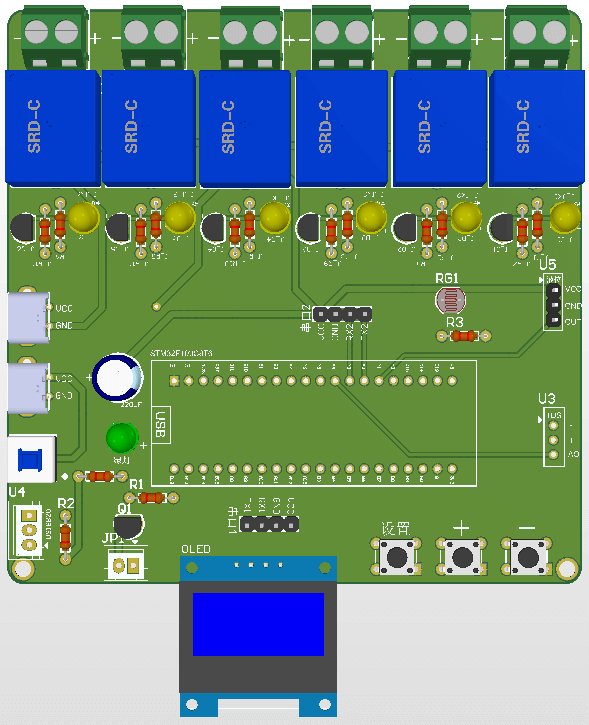

三、效果图

四 、资料获取

文章下方名片联系博主即可~
