一、什么是 MoE？

Mixture of Experts（MoE）是一种神经网络架构设计，通过组合多个”专家”（子网络）来处理输入数据。

其核心思想是：不是让整个模型处理每个输入，而是为每个输入动态选择最合适的专家子集。这种设计使模型能够在保持计算效率的同时，显著扩大参数规模。

本文简略梳理 DeepSeek MoE 结构的推理流程以及主流 SGLang（v0.5.5）框架是如何进行推理，希望能帮到大家~如有错误，欢迎各位大佬指正。

二、MoE 的结构

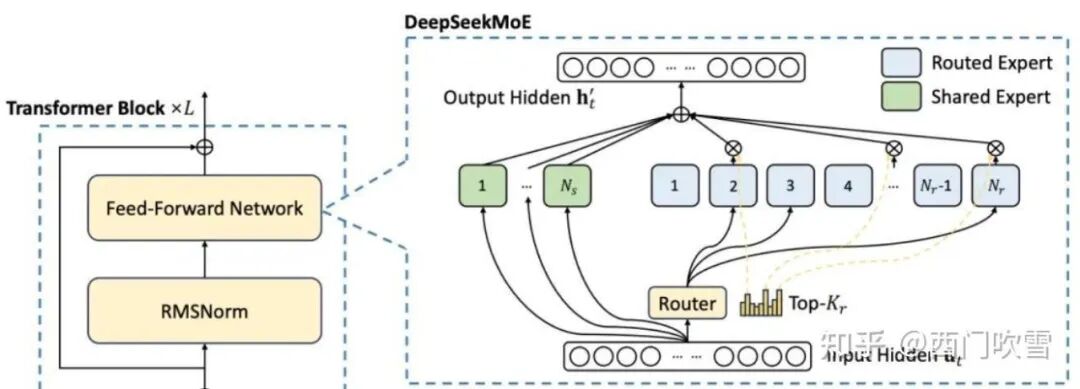

MoE deepseek

以 DeepSeek MoE layer 为例，其包含 256 个路由专家和 1 个共享专家，每个 Token 选择 Top-K = 8 个路由专家再加权求和，共享专家独立于路由网络。

三、计算流程

参考 SGLang 的 sglang/srt/models/deepseek_v2.py/ 中 class DeepseekV2MoE 实现。

总体流程如下所示：

SGLang - deepseekv2.py

Gate

gate 是一个 linear 线性层，接收输入 hidden_states 并且为每个专家计算一个原始得分 logits。

输入：

hidden_states shape = [num_tokens, hidden_dim]

输出：

router_logits shape = [num_tokens, n_experts]

# native代码为：
logits = F.linear(hidden_states, self.weight, None)

Topk

接收 router_logits 并决定每个 token 实际去哪个专家，并计算相对应的权重。

输入：

hidden_states shape = [num_tokens, n_experts]

输出：

topk_weights shape = [num_tokens, K], topk_ids shape = [k]

native top-k 代码的计算过程：

def fused_topk_torch_native(
hidden_states: torch.Tensor,
gating_output: torch.Tensor,
topk: int,
renormalize: bool,
correction_bias: torch.Tensor = None, # 偏置项，用于调整专家选择的公平性
):
if correction_bias is not None:
n_router_experts = gating_output.shape[-1]
scores = gating_output.softmax(dim=-1)
# 添加bias
scores_for_choice = scores_view(-1, n_router_experts) + correction_bias.unsqueeze(0)
# 计算top_k
topk_ids = torch.topk(scores_for_choice, k=topk, dim=-1, sorted=False)[1]
# 取出top-k 对应的权重
# scores.shape = [M, E]
# topk_ids.shape = [M, k], 专家编号
# 比如
#    scores = [[0.05, 0.10, 0.75, 0.10]]   # softmax 后
#    topk_ids = [[2, 0]]                   # 选专家 2 和 0
#    topk_weights = scores.gather(1, topk_ids)
#    结果 [[0.75, 0.05]]
topk_weights = scores.gather(1, topk_ids)
else:
assert (
hidden_states.shape[0] == gating_output.shape[0]
), f"Number of tokens mismatch, {hidden_states.shape=} vs {gating_output.shape=}"
M, _ = hidden_states.shape
topk_weights = torch.empty(
M, topk, dtype=torch.float32, device=hidden_states.device
)
topk_ids = torch.empty(M, topk, dtype=torch.int32, device=hidden_states.device)
topk_weights = F.softmax(gating_output.float(), dim=-1)
topk_weights, topk_ids = torch.topk(topk_weights, topk, dim=-1)
if renormalize:
topk_weights = topk_weights / topk_weights.sum(dim=-1, keepdim=True)
return topk_weights, topk_ids

DeepSeek V2/V3/R1 系列模型使用 grouped_topk 机制，每个 token 只能选择固定数量的专家组，然后在每个专家组内选择 top-k 个专家。

具体的步骤如下所示：

按 expert group 分组，选出 top-k groups，这里代码中一般为 2 个 group
在选中的 groups 内部再选 top-k experts
支持融合共享专家
返回每个 token 的 top-k 专家的 ID 和对应的 topk_weights 代码实现还是和之前一样，只不过将 scores_for_choice 这个变量进行了 group 维度切分，即

def bias_grouped_topk_impl(
hidden_states: torch.Tensor,
gating_output: torch.Tensor,
correction_bias: torch.Tensor,
topk: int,
...):
# 1. 用sigmoid对每个专家独立激活
scores = gating_output.sigmoid()
num_token = scores.shape[0]
num_experts = scores.shape[1]
scores_for_choice = scores.view(num_token, -1) + correction_bias.unsqueeze(0)
# 2. group
# 对每个group内部取top-2 experts的score并求和 -> 得到该group的"总强度"
# 这是一种 group importance scoring策略(避免只看max)
group_scores = (
scores_for_choice.view(num_token, num_expert_group, -1)
.topk(2, dim=-1)[0]
.sum(dim=-1)
)  # [n, n_group]
# 3. 选择top-k groups
group_idx = torch.topk(group_scores, k=topk_group, dim=-1, sorted=False)[1] # [n, top_k_group]
# 4. 构建mask， 只在选中的groups中选择expert
group_mask = torch.zeros_like(group_scores)  # [n, G]
group_mask.scatter_(1, group_idx, 1)  # 标记选中的 groups
score_mask = (
group_mask.unsqueeze(-1)
.expand(num_token, num_expert_group, scores.shape[-1] // num_expert_group)
.reshape(num_token, -1))  # [n, e]
# 5. 在masked区域内做final top-k
#把未选中group的scores设为
-inf， 确保不会被选择
#从有效区域内选择topk
tmp_scores = scores_for_choice.masked_fill(~score_mask.bool(), float("-inf"))
_, topk_ids = torch.topk(tmp_scores, k=topk, dim=-1, sorted=(True if num_fused_shared_experts > 0 else False))
topk_weights = scores.gather(1, topk_ids)
...

Expert computation

moe 的实现有很多种，目前 SGlang 实现了如下三种：

DeepEPMoE
FusedMoE
FlashInferFP4MoE

在 EP 并行的模式下，其主要的流程都为：

（1）dispatch

将输入 token 分发到指定的 rank 上的专家，具体实现即为 all2all 通信，其基本的流程都如下所示：

init：设备数据 buffer 的初始化，预留缓冲区
token 计算：计算向其他 rank 的 expert 发送的 token 数量，以及要接收到的 token 数量，并且检查 token 是否在 rank 中
更新缓冲区：将 num_token_per_rank，num_token_per_expert 即每个 token 放到发送缓冲区里面
执行 All2ALL：数据发送到目标 rank，并且接受其他设备的数据后将其分配到本地专家

（2）run_moe_core

SGLang 结合不同的优化方法和硬件类别，实现了多个 MoeRunnerBackend ，目前 FP8MoEMethod 支持 cutlass、deep_gemm、TritonMoe 的实现。

（3）combine

将专家的输出组合成最终结果。

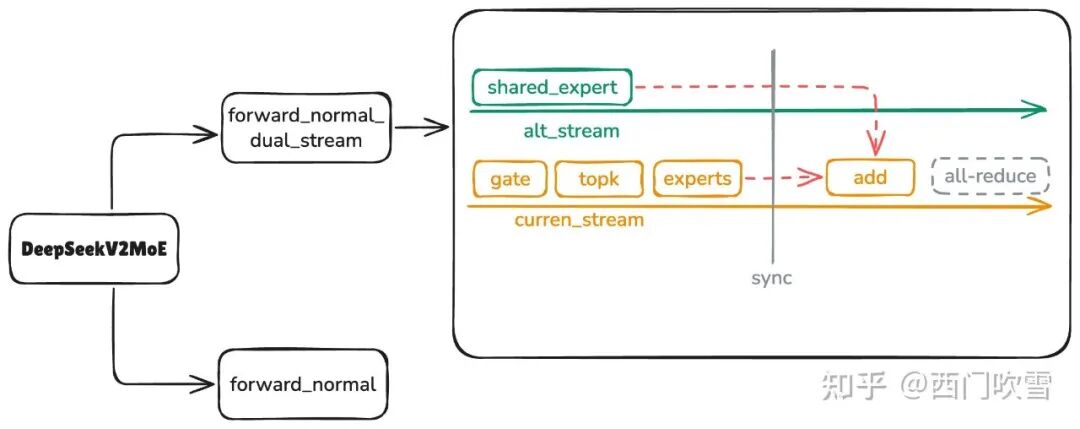

（4）shared expert forward

执行共享专家的计算，deepseek 为一个，这里理论上可以与通信的过程 overlap，因为 shared expert 的结果和通信 dispatch 的数据没有关联。

计算之后，与路由专家的结果相加，如果做了 TP 并行的话，最后还会执行一个 all-reduce 通信操作来得到最终的 MoE layer 的输出结果。

四、优化点

SBO（single batch overlap）

在使用 DeepEP 的情况下，可以使用 SBO 对 shared expert 推理和 dispatch 的通信过程进行 overlap，相关 Issue：# Single Batch Overlap for MoE Models

https://github.com/sgl-project/sglang/pull/9660

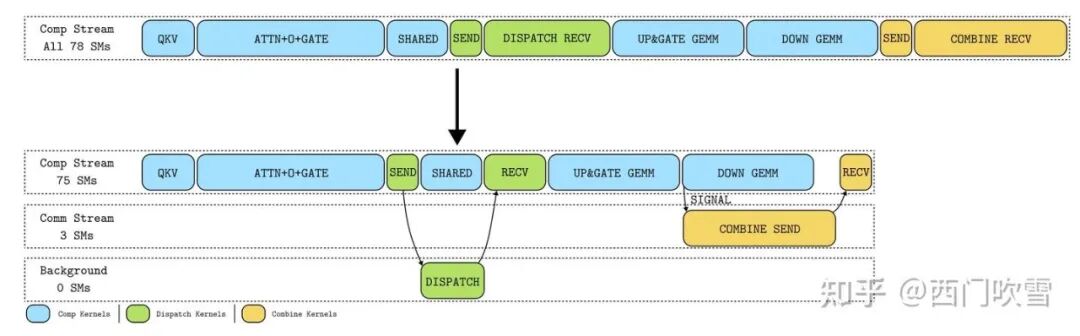

SBO

目前 sglang 在 sglang/python/sglang/srt/single_batch_overlap.py 中实现了该方法，其流程为：

分发 tokens 到 routed experts。
执行 routed MoE 计算（up + down GEMM）。
同时（overlap）：

在部分 SM 上执行 shared experts（通过限制 GEMM 使用的 SM 数）
在剩余 SM 上准备/执行 combine 操作

通过 CUDA Event 确保 combine 在 routed MoE 完成后才开始。
最终输出融合结果通过手动的控制 down_gemm、combine 在不同的 stream 上使用的 SM 数量来实现 overlap , 相关代码如下：

def execute_sbo(
forward_shared_experts: Callable[[], Any],  # 共享专家前向函数
experts: FusedMoE,
hidden_states: torch.Tensor,
topk_output: TopKOutput,
alt_stream: Optional[torch.cuda.Stream] = None,
disable_sbo: bool = False,
):
# Step1 Dispatch, 分发token到experts
dispatch_output = experts.dispatcher.dispatch(...) # 将hidden_states 按照top-k分发的各rank上的expert buffer
# Step2 计算overlap参数
# 1. 分配使用多少个 SM 分别给通信和计算
# 2. 创建cuda event和stream
# 3. 是否启用overlap
combine_overlap_args, down_gemm_overlap_args, meta_overlap_args = _compute_overlap_args(...)
# Step3 执行routed MoE Forward
# 这里如果启用down_gemm_overlap_args,使用自定义的cute dsl kernel(flashinfer_cutedsl_moe_masked）进行推理，实现GEMM 和 combine的overlap
combine_input = experts.run_moe_core(
dispatch_output,
down_gemm_overlap_args=down_gemm_overlap_args
)
# Step4 异步启动shared experts
if (not disable_sbo) and SboFlags.enable_combine_shared_two_stream_overlap():
with deep_gemm_wrapper.configure_deep_gemm_num_sms(compute_num_sms):
forward_shared_experts()  # ← 在受限 SM 上异步执行！
# Step 5 执行combine
# 在alt_stream执行
hidden_states = experts.dispatcher.combine( combine_input=combine_input, overlap_args=combine_overlap_args, # 包含 alt_stream, event, signal 等 )

token 重排

每个专家处理的 token 不是连续的，现在是 topk_ids 的shape = （num_tokens，num_experts）。

即每个专家要处理的 token 在内存中不是连续排布的在 MOE 中：

每个 token 可能被分配给多个 expert
每个 expert 只处理分配给它的 token
如果这些 token 在原始输入 x 中是分散的，比如 token（0，5，100 都去 expert 3）

那么：

GPU 无法高效的批处理
内存访问不连续，带宽利用率低
难以启动一个大的、高效的 kernel 所以可以将要发给 expert 0 的 tokens 放一起，expert 1 的放一起，就能提高性能

解决方法：

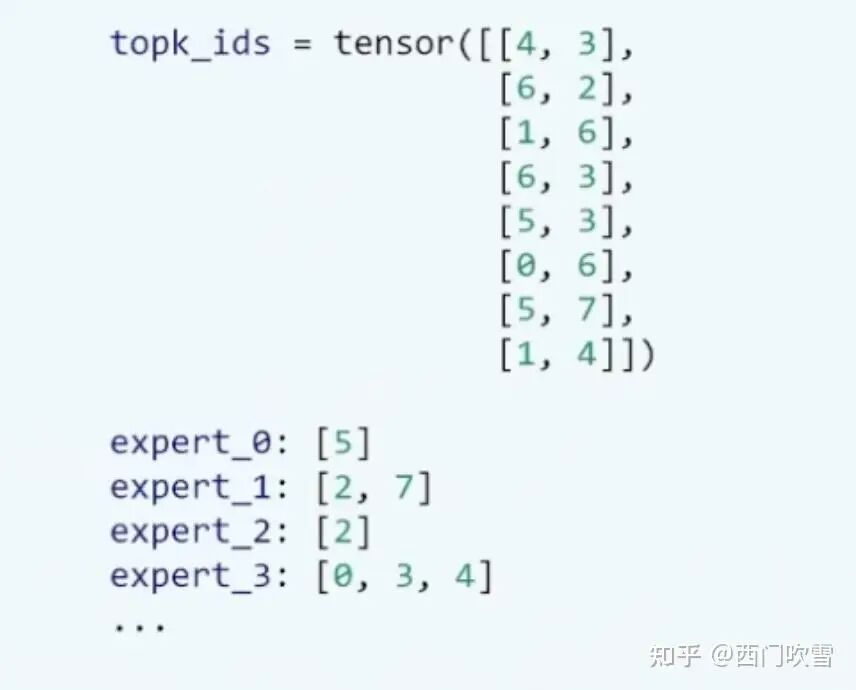

对 hidden_states 重排，假设现在有如下 topk_ids：

# 每个token 两个experts
topk_ids = torch.tensor([
[3, 1],   # token 0 → expert 3 和 1
[0, 2],   # token 1 → expert 0 和 2
[1, 3],   # token 2 → expert 1 和 3
[0, 1],   # token 3 → expert 0 和 1
[2, 0],   # token 4 → expert 2 和 0
[3, 2],   # token 5 → expert 3 和 2
])

将（6，2）的 shape 拉成一维

flat_idx = topk_ids.view(-1)
# => [3, 1, 0, 2, 1, 3, 0, 1, 2, 0, 3, 2]
# ↑  ↑  ↑  ↑  ↑  ↑  ↑  ↑  ↑  ↑  ↑  ↑
#t0e0
t0e1 t1e0 t1e1 t2e0 t2e1 ...

argsort() -> 得到排序索引，即按照专家大小来排序

# 这里返回的是：如果对flat_ids排序，每个元素原来的位置在哪
idxs = flat_idx.argsort()
# 按 value 排序后（从小到大）：
# value:  0  0  0  1  1  1  2  2  2  3  3  3
# index:  2  6  9  1  4  7  3  8 11  0  5 10
# 故idxs = [2, 6, 9, 1, 4, 7, 3, 8, 11, 0, 5, 10]

映射回原始 token ID

token_indices = idxs // 2
# idxs = [2, 6, 9, 1, 4, 7, 3, 8,11, 0, 5,10]
# //2  = [1, 3, 4, 0, 2, 3, 1, 4, 5, 0, 2, 5]

token_indices 表示：排序后的每个“token-expert对”，对应的原始 token 是哪个

获取 sorted_tokens

sorted_token = x[token_indices]

即：

[
x[1],  # token 1 → expert 0
x[3],  # token 3 → expert 0
x[4],  # token 4 → expert 0
x[0],  # token 0 → expert 1
x[2],  # token 2 → expert 1
x[3],  # token 3 → expert 1
x[1],  # token 1 → expert 2
x[4],  # token 4 → expert 2
x[5],  # token 5 → expert 2
x[0],  # token 0 → expert 3
x[2],  # token 2 → expert 3
x[5],  # token 5 → expert 3
]

获取每个专家被多少个 tokens 选中

# cnts =
# token 0: [3,1] → 第0行，第3列和第1列设为1 → [0,1,0,1,0]
# token 1: [0,2] → 第1行，第0列和第2列设为1 → [1,0,1,0,0]
# token 2: [1,3] → 第2行，第1列和第3列设为1 → [0,1,0,1,0]
# token 3: [0,1] → 第3行，第0列和第1列设为1 → [1,1,0,0,0]
#所以
cnts =
#[[0, 1, 0, 1, 0],
# [1, 0, 1, 0, 0],
# [0, 1, 0, 1, 0],
# [1, 1, 0, 0, 0]]
tokens_per_experts = cnts.sum(dim=0)
#[2,3,1,2,0]

循环遍历每个专家，进行推理

# tokens_per_experts.shape = (5, 1) = (num_experts, 1)
for i, num_tokens in enumerate(tokens_per_experts):
end_idx = start_idx + num_tokens
if num_tokens == 0:
continue
tokens_for_this_experts = sorted_tokens[start_idx : end_idx]
# 用expert i 的权重计算
layer_w13_weight = layer.w13_weight[i]
layer_w2_weight = layer.w2_weight[i]
gate_up = F.linear(tokens_for_this_expert, layer_w13_weight)
gate_up = act(gate_up)
expert_out = F.linear(gate_up, layer_w2_weight)
outputs.append(expert_out)
start_idx = end_idx

combine - 聚合所有的 outputs 结果

outs = torch.cat(outputs, dim=0) if len(outputs) else \                                             sorted_tokens.new_empty(0)
# 创建空tensor， 并用idxs 还原到原始的x排序
new_x = torch.empty_like(outs)
new_x[idxs] = outs

乘以路由权重

new_x.view(*topk_ids.shape, -1) \   # (N, K, D_out)
.type(topk_weights.dtype) \   # weights (N,K)
.mul_(topk_weights.unsqueeze(dim=-1)) \
.sum(dim=1) \     # 对k维度求和 -> 得到每个token的最终输出
.type(new_x.dtype) # 恢复dtype

Triton Fused MoE 优化策略

融合 gate_proj 与 up_proj，两者输入都是相同 hidden_states，可以在 ffn_dim 上将权重 cat 到一起，然后 chunk

class SiluAndMul(nn.Module):
def __init__(self):
super().__init__()
@torch.compile
def forward(self, x:torch.Tensor) -> torch.Tensor:
x, y = x.chunk(2,-1)
return F.silu(x) * y

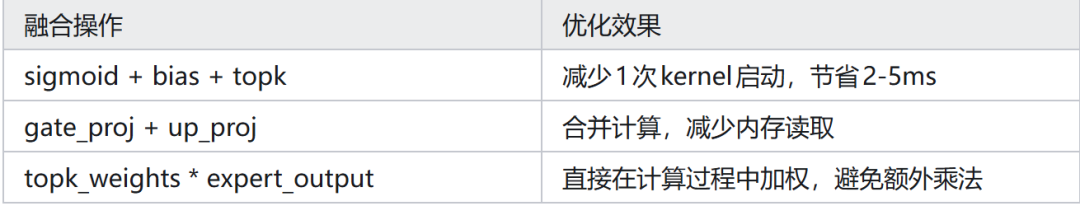

融合不同专家的 gate_proj/up_proj/down_proj，如将八个 down_proj 计算放在一起
将 softmax、topk 等小算子融合

SGLang kernel

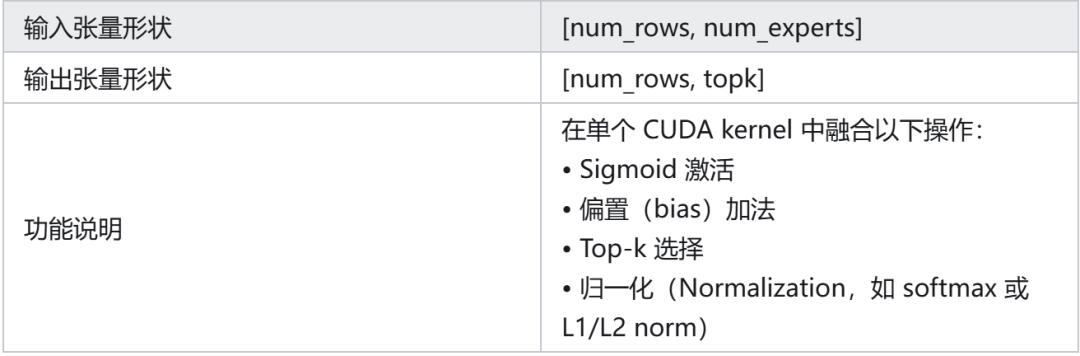

moe_fused_gate.cu 代码走读：

https://github.com/sgl-project/sglang/blob/main/sgl-kernel/csrc/moe/moe_fused_gate.cu

这里 kernel 的输入为经过 router 的 linear 层计算得到的结果。

详细的代码可以参考 bbuf 大佬的解读，有非常完整的说明：图解 DeepSeek V3 biased_grouped_topk cuda 融合算子 fused_moe_gate kernel

https://zhuanlan.zhihu.com/p/1895178845830771205

DeepGemm kernel

核心代码链接 Todo：代码解读：

https://github.com/deepseek-ai/DeepGEMM/blob/03d0be3d2d03b6eed3c99d683c0620949a13a826/deep_gemm/include/deep_gemm/fp8_gemm.cuh#L40
