昇腾CANN 8.3.RC1 图模式开发全指南：从部署到实践

一、CANN架构核心概述

1.1 什么是昇腾CANN？

昇腾异构计算架构CANN（Compute Architecture for Neural Networks）是昇腾针对AI场景推出的核心平台。它向上兼容MindSpore、PyTorch、TensorFlow等主流AI框架，向下对接昇腾AI处理器与编程层，提供多层次编程接口，是提升昇腾硬件计算效率、快速构建AI应用的关键支撑。

1.2 环境准备（基于Atlas 200I A2）

1. 硬件要求：搭载昇腾AI处理器的设备（本文以Atlas 200I A2为例）。

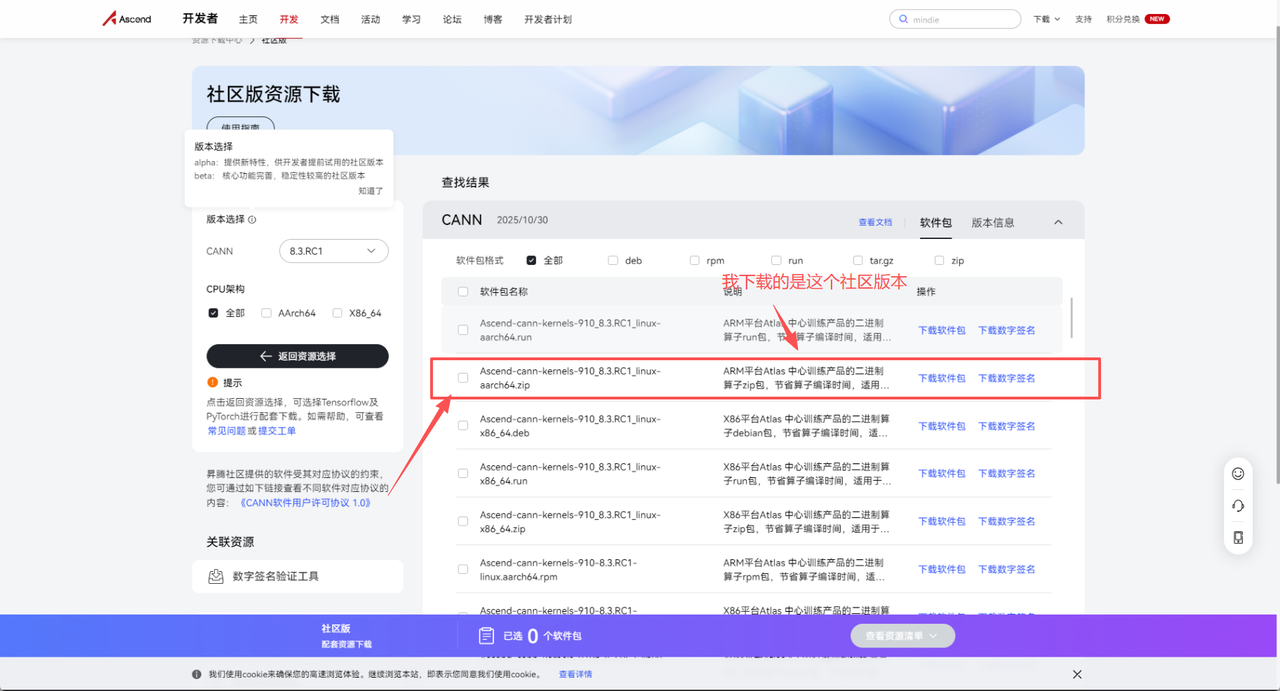

2. 关键配置：记录安装路径（示例路径：/usr/local/Ascend/ascend-toolkit/latest），后续编译、运行需依赖该路径。

二、CANN核心特性能力速览

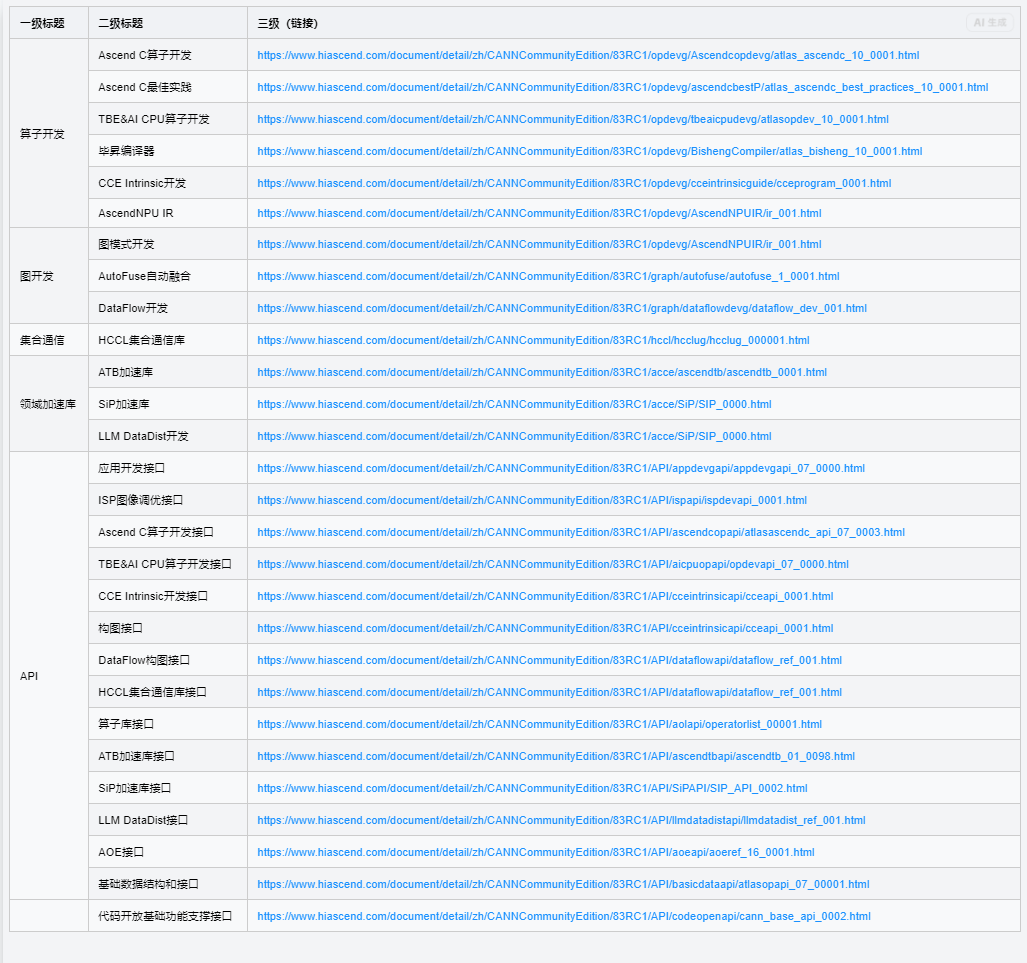

一级标题	二级标题	三级标题（官方文档链接）
算子开发	Ascend C算子开发	Ascend C算子开发指南
	Ascend C最佳实践	Ascend C最佳实践文档
	TBE&AI CPU算子开发	TBE&AI CPU算子开发指南
	毕昇编译器	毕昇编译器使用指南
	CCE Intrinsic开发	CCE Intrinsic开发指南
	AscendNPU IR	AscendNPU IR参考文档
图开发	图模式开发	图模式开发指南
	AutoFuse自动融合	AutoFuse自动融合文档
	DataFlow开发	DataFlow开发指南
集合通信	HCCL集合通信库	HCCL集合通信库使用指南
领域加速库	ATB加速库	ATB加速库文档
	SiP加速库	SiP加速库文档
	LLM DataDist开发	LLM DataDist开发文档
API	应用开发接口	应用开发接口参考
	ISP图像调优接口	ISP图像调优接口参考
	Ascend C算子开发接口	Ascend C算子开发接口参考
	TBE&AI CPU算子开发接口	TBE&AI CPU算子开发接口参考
	CCE Intrinsic开发接口	CCE Intrinsic开发接口参考
	构图接口	构图接口参考
	DataFlow构图接口	DataFlow构图接口参考
	HCCL集合通信库接口	HCCL集合通信库接口参考
	算子库接口	算子库接口参考
	ATB加速库接口	ATB加速库接口参考
	SiP加速库接口	SiP加速库接口参考
	LLM DataDist接口	LLM DataDist接口参考
	AOE接口	AOE接口参考
	基础数据结构和接口	基础数据结构和接口参考
	代码开放基础功能支撑接口	代码开放基础功能支撑接口参考

三、核心组件：GE图引擎详解

3.1 GE图引擎的核心价值

深度学习框架主流运行模式分为Eager模式（即时执行）和图模式（构图后批量执行）。图模式凭借全局视角，能更高效地优化计算流程，提升执行性能。

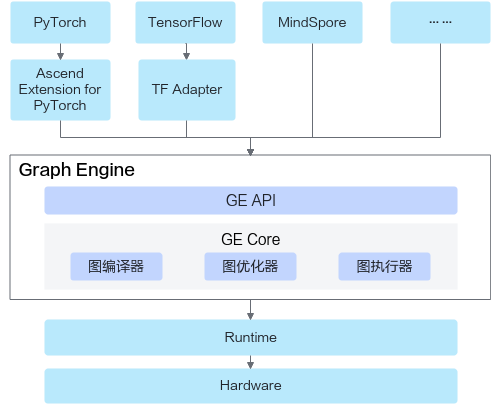

图引擎（Graph Engine，GE）是昇腾平台计算图编译与运行的核心，具备三大核心能力：

1. 跨框架兼容：将PyTorch、TensorFlow等主流框架模型统一转换为Ascend IR表示的计算图（Ascend Graph）。
2. 编译优化：通过图编译加速技术，最大化昇腾硬件执行效率。
3. 灵活扩展：提供统一图开发接口，支持自定义图结构，快速部署神经网络业务。

3.2 GE图引擎的核心优势

1. 简化模型转换：现成ONNX、PB模型可通过ATC命令一行转换为昇腾适配的OM离线模型，操作便捷且稳定性高。
2. 自定义构图灵活：C++接口支持逐个添加内置算子，支持动态多输入、多输出算子，文档示例丰富，上手成本低。

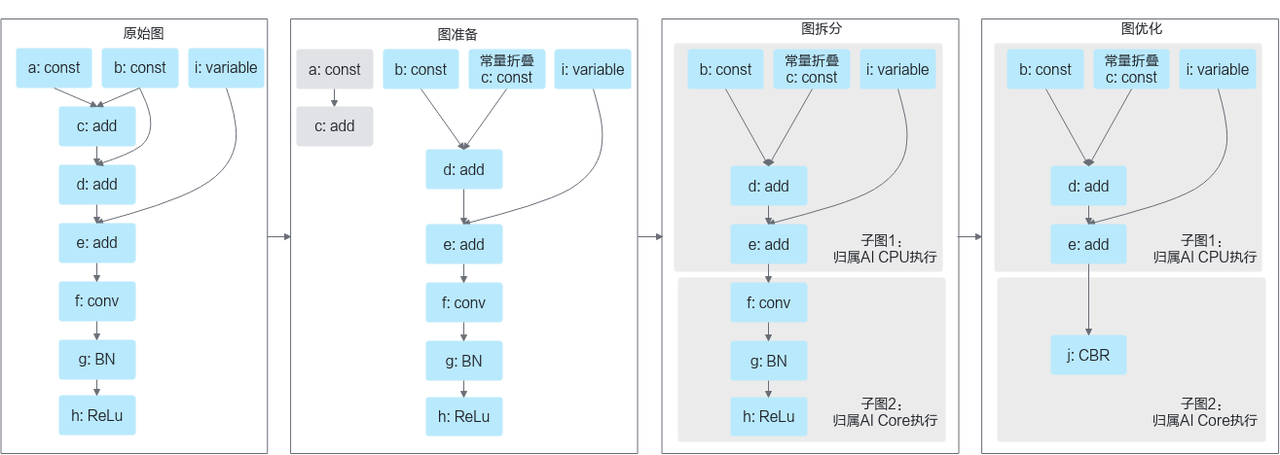

3. 性能优化彻底：依托全局图视角，实现算子融合、计算流程简化等优化，大幅提升模型运行效率。

四、图模式运行：两种实操方案

转换为OM模型后，可通过以下两种方式运行，按需选择即可：

4.1 方案1：ACL接口加载OM模型（推理首选）

适合直接使用预训练模型进行推理的场景，步骤简洁、通用性强。
[图片]

4.1.1 核心代码实现（main.cpp）

#include "acl/acl.h"
#include <iostream>

int main() {
    // 1. ACL初始化
    aclError ret = aclInit(nullptr);
    if (ret != ACL_ERROR_NONE) {
        std::cout << "ACL init failed!" << std::endl;
        return -1;
    }

    // 2. 加载OM模型（需修改为实际模型路径）
    const char* modelPath = "$HOME/module/out/onnx_resnet50.om";
    uint32_t modelId;
    ret = aclmdlLoadFromFile(modelPath, &modelId);
    if (ret != ACL_ERROR_NONE) {
        std::cout << "Load model failed!" << std::endl;
        aclFinalize();
        return -1;
    }

    // 3. 准备输入输出数据（实际场景需按模型输入shape分配内存、拷贝数据，参考《应用开发指南》）
    // ...（内存分配、数据拷贝代码省略）

    // 4. 执行推理
    ret = aclmdlExecute(modelId, nullptr);
    if (ret == ACL_ERROR_NONE) {
        std::cout << "Inference success!" << std::endl;
    } else {
        std::cout << "Inference failed!" << std::endl;
    }

    // 5. 释放资源
    aclmdlUnload(modelId);
    aclFinalize();
    return 0;
}

4.1.2 编译与运行

1. 创建Makefile，指定头文件和库路径：

ASCEND_PATH := /usr/local/Ascend/ascend-toolkit/latest
INCLUDES := -I$(ASCEND_PATH)/include -I$(ASCEND_PATH)/include/acl
LIBS := -L$(ASCEND_PATH)/lib64 -lacl -lgraph

main: main.cpp
    g++ main.cpp -o main $(INCLUDES) $(LIBS)

2. 执行编译：make，生成main可执行文件。
3. 运行程序：./main，输出“Inference success!”即为执行成功。

4.2 方案2：C++接口自定义构图（灵活定制）

适合需自定义网络结构、灵活调整算子组合的场景，自由度高。

4.2.1 核心代码实现

#include "graph/graph.h"
#include "all_ops.h"
using namespace ge;

int main() {
    // 1. 创建Graph对象
    Graph graph("MyFirstGraph");

    // 2. 定义Data节点（输入数据，shape为[1,1,28,28]）
    auto shape = vector<int64_t>({1, 1, 28, 28});
    TensorDesc dataDesc(Shape(shape), FORMAT_NCHW, DT_FLOAT);
    auto data = op::Data("data");
    data.update_input_desc_x(dataDesc);
    data.update_output_desc_y(dataDesc);

    // 3. 定义Add算子（输入数据自加运算）
    auto add = op::Add("add").set_input_x1(data).set_input_x2(data);

    // 4. 定义Softmax算子（输出结果归一化）
    auto softmax = op::SoftmaxV2("softmax").set_input_x(add);

    // 5. 设置Graph输入输出节点
    graph.SetInputs({data}).SetOutputs({softmax});

    // 6. 编译Graph为OM模型（需调用aclgrphBuildInitialize、aclgrphBuildModel等接口，参考官方文档）
    // ...（编译接口调用代码省略）

    return 0;
}

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/fb9a5cbc5bab4221a41041a8779793e0.png

4.2.2 编译与运行

1. Makefile需新增-lge库（支持构图功能），其余与方案1一致。
2. 执行make编译后运行，成功后可在指定路径生成OM模型。

4.2.3 查看更多特性

• 计算图优化
• 多流并行
• 内存复用
• 模型下沉
• 小shape算子计算优化技术

4.2.4 开放能力

1.面向上层AI框架对接和业务部署场景：GE提供了统一的图开发接口，支持对接上层基于图的开放框架，目前已适配PyTorch（TorchAir图模式）、TensorFlow、MindSpore、PaddlePaddle等主流AI框架；同时支持自定义图结构，帮助用户在昇腾硬件上高效部署神经网络业务。
2.面向AI模型整图编译和运行优化场景：GE开放了图编译优化和图执行能力，支持自定义图融合等功能，使能用户定制高性能图解决方案。

五、使用体验与总结

5.1 核心优势

1. 省心高效：封装了AI开发中的适配、优化、部署细节，开发者可专注算法与业务逻辑。
2. 适配性强：兼容主流AI框架与昇腾硬件，无需大幅修改代码即可快速迁移。
3. 层次分明：从新手友好的ACL推理到资深开发者需要的自定义构图，覆盖不同需求场景。

六、使用体验与总结

先说说最让我惊喜的图引擎（GE），这绝对是 CANN 的核心王牌。之前做模型部署，要么用 Eager 模式一步步执行，速度慢还占资源；要么自己手动构图，调试起来费劲。GE 直接把这事儿简化到极致，支持两种构图方式：如果是现成的 ONNX、PB 模型，用 ATC 命令一行代码就能转换成昇腾适配的 OM 离线模型，我测试了 ResNet50 的转换，全程没报错，几分钟就搞定；如果是自定义网络，用 C++ 接口逐个添加算子就行，文档里给了 Data、Const、Conv2D 这些常用算子的完整示例，照着改改就能用，连动态多输入、多输出算子都支持得明明白白。

这段时间用下来，CANN 给我的最大感受就是 “省心” 和 “高效”。它把 AI 开发中最繁琐的适配、优化、部署工作都封装好了，开发者不用纠结底层细节，能专心做算法和业务。不管是刚入门的新手，还是需要深度定制的资深开发者，都能在里面找到适合自己的工具和接口。如果你的工作涉及 AI 模型开发、部署，尤其是要用到昇腾硬件，真心建议试试 CANN 社区版 8.3.RC1，它可能会让你在效率上有意外的收获～
再次祝愿CANN社区越来越好，引领AI鹏程万里，让智能无所不及~~
