机房温湿度监控 POE 供电以太网温湿度传感器技术解决方案

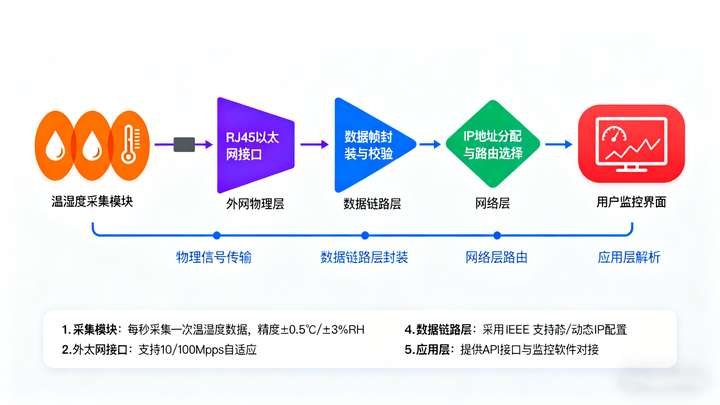

系统拓展图

一、方案背景与核心目标

1.1 项目背景

机房作为服务器、网络设备、数据存储的核心枢纽，温湿度异常（如高温过载、高湿凝露、局部温差过大）会直接导致设备宕机、数据丢失、硬件寿命缩短。传统机房温湿度监控存在三大痛点：

• 监控盲区：仅监测机房整体环境，机柜内部、设备密集区等局部高温点难以覆盖；

• 部署复杂：传感器需单独供电 + 数据布线，机房内线路杂乱，影响 airflow 与运维安全；

• 抗干扰弱：传统传感器易受机房电磁辐射影响，数据漂移严重，误报率高。

本方案采用 POE 供电以太网温湿度传感器，结合机房专属抗干扰设计与智能联动逻辑，构建 “全域覆盖 + 精准感知 + 快速响应” 的监控体系，破解机房温湿度管控难题。

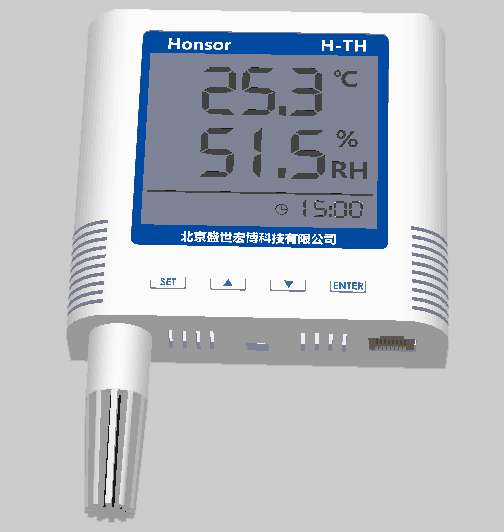

POE温湿度传感器

1.2 核心设计目标（符合 GB 50174-2017 标准）

目标类型	具体要求
精准监测	温度控制：A 类机房 18-27℃、B 类机房 18-28℃；湿度控制：40%-60% RH；局部温差≤3℃，数据精度 ±0.2℃（温度）、±2% RH（湿度）
全域覆盖	无监控盲区，覆盖机房整体空间、机柜内部、空调出风口、UPS 区域等关键点位
稳定可靠	7×24 小时连续运行，平均无故障时间（MTBF）≥10000 小时，传输误码率≤10⁻⁷
智能联动	异常数据触发后，30 秒内报警并联动制冷 / 除湿设备，无需人工干预
简化运维	布线成本降低 50%，支持远程校准、故障定位，运维效率提升 70%

二、系统总体架构（机房专属四层架构）

2.1 感知层：机柜级精准采集

• 核心设备：机房专用 POE 供电以太网温湿度传感器（适配 IEEE 802.3af/at 标准）

◦ 选型标准：

▪ 精度指标：温度 ±0.2℃、湿度 ±2% RH，采集周期 1-10 秒可调（支持高密度数据采集）；

▪ 抗干扰设计：电磁兼容（EMC）Class B 级，屏蔽层双绞线，抵御机房服务器、UPS 电磁辐射；

▪ 防护等级：IP65 防尘防水，适应机房空调冷凝水、灰尘环境；

▪ 附加功能：部分传感器集成露点监测（防凝露）、发热异常检测。

◦ 部署策略：

▪ 机房整体：每 30-50㎡1 台，安装于距地面 1.5m、远离空调出风口的中立区域；

▪ 机柜内部：每机柜 1 台，安装于机柜中部（设备密集区），采用导轨式安装，不占用 U 位；

▪ 关键区域：UPS 室、电池间、精密空调周边加密部署（每 20㎡1 台），重点监测热源区域。

2.2 传输层：冗余稳定传输

• 架构设计：“双 POE 交换机 + 冗余局域网（LAN）”，主备链路自动切换，避免单点故障；

• 布线方案：传感器通过单根六类非屏蔽双绞线（CAT6）实现 “供电 + 数据传输”，机柜内采用上走线 / 下走线方式，与设备线缆分离布置，保持机房整洁；

• 距离拓展：标准传输距离 100 米，超长距离区域（如大型机房）配置 POE 光纤收发器，传输距离延伸至 2000 米；

• 协议适配：支持 TCP/IP、Modbus/TCP、SNMP 协议，无缝对接机房动环监控系统（DCIM）、网管平台。

2.3 应用层：机房专属智能管控平台

• 核心平台：机房温湿度智能监控系统（PC 端 + 移动端 + 大屏可视化）

◦ 核心功能：

i. 全域可视化：支持 “机房 - 区域 - 机柜” 三级视图，实时显示每个监测点温湿度数据，超标点位红色预警；

ii. 多维报警：触发阈值后，同步启动声光报警、APP 推送、短信通知、邮件提醒，支持分级权限接收；

iii. 数据管理：历史数据存储≥5 年（本地服务器 + 云端双备份），支持按机柜、时间段生成趋势曲线、报表导出；

iv. 远程运维：支持远程调整传感器采集周期、校准参数、查看设备供电状态，故障点位精准定位；

v. 联动控制：预设与精密空调、机柜空调、新风系统的联动逻辑，支持手动 / 自动模式切换。

2.4 执行层：精准调控设备联动

设备类型	适配场景	联动逻辑
精密空调	机房整体温湿度调控	机房平均温度＞25℃启动制冷，湿度＞60% 启动除湿
机柜空调	机柜局部高温	单机柜温度＞28℃时独立启动，避免整体降温能耗浪费
新风系统	机房通风换气	湿度＜40% 时启动加湿模式，配合空调调节温湿度平衡
应急通风设备	空调故障应急	机房温度＞30℃且空调未响应时，自动启动应急散热

三、核心技术方案（机房专属优化）

3.1 机柜级差异化调控策略

• 按设备负载分区设定阈值：

◦ 高负载机柜（如数据库服务器）：温度阈值 18-25℃，湿度 40-55% RH，优先保障降温；

◦ 普通负载机柜：温度 18-27℃，湿度 40-60% RH，平衡能耗与稳定；

◦ UPS 电池间：温度 20-25℃，湿度 45-55% RH，重点防凝露（露点监测≤18℃）。

3.2 抗电磁干扰强化设计

• 硬件层面：传感器内置电磁屏蔽罩，信号线路采用差分传输技术，减少电磁辐射干扰；

• 软件层面：数据采集采用 “多次采样取平均值” 算法，过滤电磁干扰导致的瞬时数据波动，确保数据准确性；

• 布线规范：传感器线缆与机房强电线路（电源柜、UPS 线缆）间距≥30cm，交叉时采用 90° 垂直交叉，避免干扰耦合。

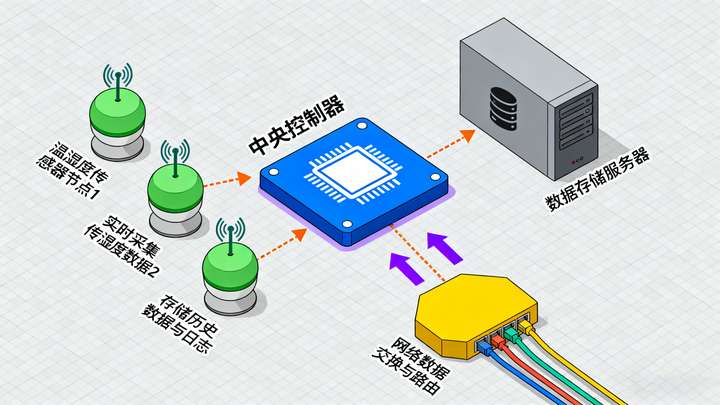

添加图片注释，不超过 140 字（可选）

3.3 冗余保障与应急机制

graph TD A[POE传感器双链路采集数据] --> B{数据是否一致/达标} B -- 一致且达标 --> A B -- 数据不一致 --> C[启动备用传感器校验，剔除异常数据] B -- 数据超标 --> D[系统触发多级报警+联动调控设备] D --> E[备用POE交换机保障供电，避免断联] E --> F[传感器持续监测，达标后设备转入节能模式]

• 供电冗余：POE 交换机采用双路电源输入，断电时自动切换至 UPS 供电，确保传感器持续运行≥4 小时；

• 数据冗余：关键监测点（如核心机柜）部署 2 台传感器，数据交叉验证，避免单点传感器故障导致误判。

3.4 AI 预判式调控（节能优化）

• 基于历史数据训练 AI 模型，结合服务器负载曲线（通过 SNMP 协议获取设备 CPU / 内存使用率），预测温湿度变化趋势：

◦ 高峰负载前（如 9:00-18:00）：提前降低机房基础温度 2-3℃，避免瞬时高温过载；

◦ 低峰负载期（如 0:00-6:00）：自动调高温度阈值至 26-27℃，降低精密空调能耗，同比节能 25% 以上。

四、实施流程与机房适配要点

阶段	核心工作	周期	机房专属注意事项
勘察设计	机房布局测绘、设备负载评估、传感器点位规划	2-3 个工作日	避开强电区域、空调出风口，机柜内点位不影响设备插拔
设备部署	POE 交换机安装、传感器固定、线缆布线	5-7 个工作日（1000㎡以内）	夜间 / 周末施工，避免影响机房正常运行；线缆标识清晰，符合机房布线规范
系统调试	联动逻辑配置、抗干扰测试、数据传输验证	2-3 个工作日	模拟电磁干扰环境测试数据稳定性，验证冗余链路切换效果
人员培训	平台操作、故障排查、传感器校准培训	1 个工作日	重点培训机房应急场景处置（如空调故障、传感器报警）
试运行	72 小时连续运行，优化调控参数	3 个工作日	监测高峰负载时段数据，调整预判式调控模型
验收交付	出具测试报告、交付运维手册	1 个工作日	提供传感器点位分布图、线缆路由图，便于后续维护

五、运维管理体系（机房高效运维）

5.1 日常维护

• 传感器：每半年校准 1 次（采用专业校准仪），每季度清洁外壳灰尘，检查 POE 供电电压（44-57V DC）；

• POE 交换机：每月查看端口供电状态，每半年清理散热风扇灰尘，确保冗余链路正常；

• 系统平台：每周备份数据，每季度更新固件版本，适配新增机房设备。

5.2 应急处置

• 传感器故障：系统自动标记故障点位，运维人员携带备用传感器现场更换（5 分钟内完成）；

• 供电中断：UPS 保障传感器、交换机运行，同时启动应急通风设备，避免温湿度失控；

• 数据异常：自动比对备用传感器数据，剔除干扰数据，若确认为环境异常，立即联动调控设备并通知运维。

六、方案优势与效果预期

6.1 核心优势（适配机房场景）

• 抗干扰强：EMC Class B 级设计，数据准确率≥99.8%，误报率降至 0.1% 以下；

• 部署便捷：POE 单线缆解决方案，机房布线成本降低 50%，不影响现有设备运行；

• 冗余可靠：双链路供电 + 双传感器校验，满足机房 7×24 小时连续运行要求；

• 智能节能：AI 预判式调控，相比传统方案能耗降低 25-30%，贴合机房绿色节能需求。

6.2 效果预期

• 环境指标：机房温湿度达标率从传统方案的 88% 提升至 99.8%，机柜内局部温差≤2℃；

• 设备保障：服务器宕机率降低 40%，硬件故障因温湿度问题减少 60%，设备寿命延长 3 年以上；

• 运维效率：人工巡检频次从每日 1 次降至每月 1 次，异常处置时间从 20 分钟缩短至 5 分钟。

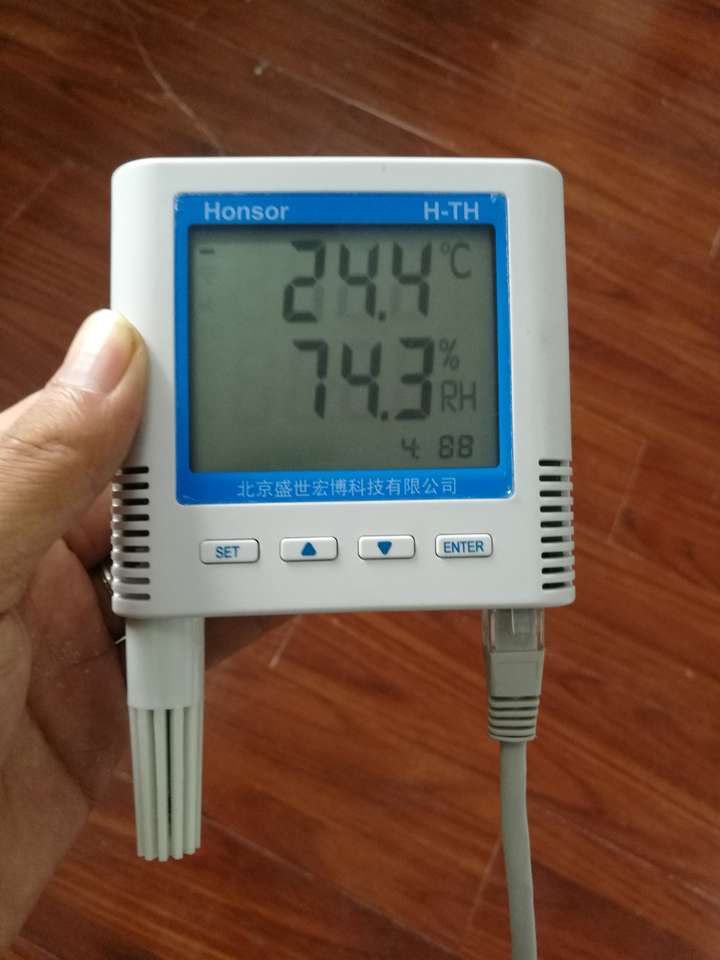

POE供电以太网温湿度变送器

七、售后保障

• 质保期：核心设备（传感器、POE 交换机）质保 3 年，系统平台终身免费升级；

• 技术支持：7×24 小时远程技术支持，机房紧急故障响应时间≤2 小时（市区）/8 小时（郊区）；

• 定期巡检：每半年上门巡检 1 次，校准传感器、优化 AI 调控模型，提供机房环境优化建议。
