背景：

原文参考：分屏SplitScreen干货技能：如何监听分屏Task进入退出及上下分屏位置之ISplitScreenListener
在系统中开发一些需求时候，偶尔需要识别当前系统是不是处于分屏模式，上下分屏分别对应是什么Task等需求。

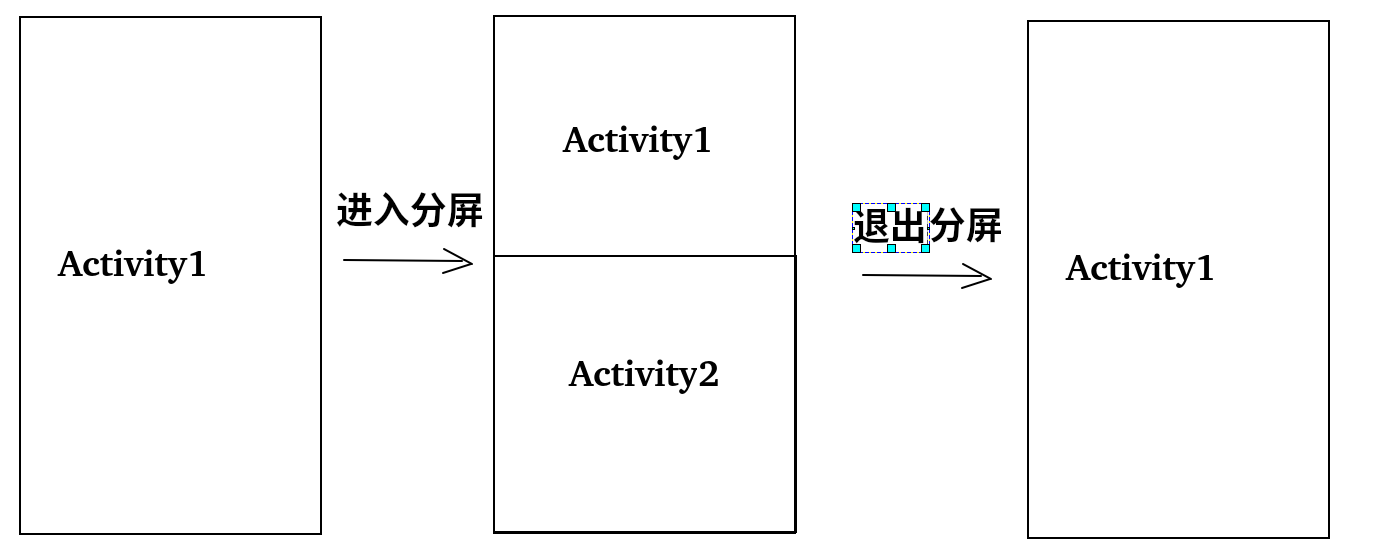

例如：Activity进入分屏模式，进入后有退出分屏模式，回到Activity全屏
经常会有Activity进入分屏模式，进入后有退出分屏模式，回到Activity全屏
在这里插入图片描述需求也是需要监听当前Activity是否还处于分屏还是全屏，分屏和全屏时候分别哪些Activity，分屏的side和main对应的Activity是谁？

这个时候大家第一时间会想到Activity本身不是有相关的方法么？可以通过configration等获取windowmode是否为mutilwindow模式就可以。

frameworks/base/core/java/android/app/Activity.java

   /**
     * Returns true if the activity is currently in multi-window mode.
     * @see android.R.attr#resizeableActivity
     *
     * @return True if the activity is in multi-window mode.
     */
    public boolean isInMultiWindowMode() {
        return mIsInMultiWindowMode;
    }

但是这个一般只能简单识别自己当前Activity是否处于 multi-window mode，如果分屏的两个Task都不是自己Activity，那就无法使用，而且这个也无法知道自己是否退出属于一个主动获取行为。

分屏通知接口介绍

frameworks/base/libs/WindowManager/Shell/src/com/android/wm/shell/splitscreen/ISplitScreenListener.aidl

package com.android.wm.shell.splitscreen;

/**
 * Listener interface that Launcher attaches to SystemUI to get split-screen callbacks.
 */
oneway interface ISplitScreenListener {

    /**
     * Called when the stage position changes.
     */
    void onStagePositionChanged(int stage, int position);

    /**
     * Called when a task changes stages.
     */
    void onTaskStageChanged(int taskId, int stage, boolean visible);
}

aidl接口主要有两个接口：
onStagePositionChanged --代表分屏的stage位置有变化的时候回调，正常都是main side stage 值一般为0，1

onTaskStageChanged --代表分屏task的有变化时候回调，比如退出分屏，进入分屏
和2个参数stage，visible。
stage代表当前taskId处于main还是side stage的位置，值一般为0，1上下分屏，如果-1就是退出分屏。

visible就是代表当前taskId是否显示

实战使用

第一步：实现ISplitScreenListener.Stub
packages/apps/Launcher3/quickstep/src/com/android/quickstep/TopTaskTracker.java

/**
 * This class tracked the top-most task and  some 'approximate' task history to allow faster
 * system state estimation during touch interaction
 */
public class TopTaskTracker extends ISplitScreenListener.Stub
        implements TaskStackChangeListener, SafeCloseable {
            @Override
    public void onStagePositionChanged(@StageType int stage, @StagePosition int position) {
        if (DEBUG) {
            Log.i(TAG, "onStagePositionChanged: stage=" + stage + ", position=" + position);
        }
        if (stage == SplitConfigurationOptions.STAGE_TYPE_MAIN) {
            mMainStagePosition.stagePosition = position;
        } else {
            mSideStagePosition.stagePosition = position;
        }
    }

    @Override
    public void onTaskStageChanged(int taskId, @StageType int stage, boolean visible) {
        if (DEBUG) {
            Log.i(TAG, "onTaskStageChanged: taskId=" + taskId
                    + ", stage=" + stage + ", visible=" + visible);
        }
    //省略
    }

第二步：注册注销监听registerSplitScreenListener


        //注册split相关回调
        SystemUiProxy.INSTANCE.get(context).registerSplitScreenListener(this);
        //注销split相关回调
        SystemUiProxy.INSTANCE.get(mContext).unregisterSplitScreenListener(this);

分屏变化源码分析

先分析一下注册方法registerSplitScreenListener：

SystemUiProxy.INSTANCE.get(context).registerSplitScreenListener(this);

这里调用到SystemUiProxy的registerSplitScreenListener方法
packages/apps/Launcher3/quickstep/src/com/android/quickstep/SystemUiProxy.java


    //
    // Splitscreen
    //

    public void registerSplitScreenListener(ISplitScreenListener listener) {
        if (mSplitScreen != null) {
            try {
            //这里主要是调用mSplitScreen这个分屏代理进行register
                mSplitScreen.registerSplitScreenListener(listener);
            } catch (RemoteException e) {
                Log.w(TAG, "Failed call registerSplitScreenListener");
            }
        }
        mSplitScreenListener = listener;
    }

接下来看看mSplitScreen桌面获取的：
packages/apps/Launcher3/quickstep/src/com/android/quickstep/SystemUiProxy.java

    /**
     * Sets proxy state, including death linkage, various listeners, and other configuration objects
     */
    @MainThread
    public void setProxy(ISystemUiProxy proxy, IPip pip, IBubbles bubbles, ISplitScreen splitScreen,
            IOneHanded oneHanded, IShellTransitions shellTransitions,
            IStartingWindow startingWindow, IRecentTasks recentTasks,
            ISysuiUnlockAnimationController sysuiUnlockAnimationController,
            IBackAnimation backAnimation, IDesktopMode desktopMode,
            IUnfoldAnimation unfoldAnimation, IDragAndDrop dragAndDrop) {
//省略
        mSplitScreen = splitScreen;
//省略
    }

可以看到是通过SystemUiProxy类的setProxy进行的调用，那么setProxy又是如何被调用的呢？
packages/apps/Launcher3/quickstep/src/com/android/quickstep/TouchInteractionService.java

 public void onInitialize(Bundle bundle) {
 //省略不服
//获取分屏的ISplitScreen
            ISplitScreen splitscreen = ISplitScreen.Stub.asInterface(bundle.getBinder(
                    KEY_EXTRA_SHELL_SPLIT_SCREEN));

            MAIN_EXECUTOR.execute(() -> executeForTouchInteractionService(tis -> {
            //调用setProxy
                SystemUiProxy.INSTANCE.get(tis).setProxy(proxy, pip,
                        bubbles, splitscreen, onehanded, shellTransitions, startingWindow,
                        recentTasks, launcherUnlockAnimationController, backAnimation, desktopMode,
                        unfoldTransition, dragAndDrop);
            }));
            sIsInitialized = true;
        }

那么这里的 onInitialize肯定是一个跨进程方法，属于systemui进程回调的，那么ISplitScreen对象其实在systemui进程进行放入的，具体代码如下：

frameworks/base/libs/WindowManager/Shell/src/com/android/wm/shell/splitscreen/SplitScreenController.java

    void onInit() {
 //省略
 //这里调用createExternalInterface创建binder对象与KEY_EXTRA_SHELL_SPLIT_SCREEN进行map匹配
        mShellController.addExternalInterface(KEY_EXTRA_SHELL_SPLIT_SCREEN,
                this::createExternalInterface, this);
    }

    private ExternalInterfaceBinder createExternalInterface() {
    //直接new ISplitScreenImpl
        return new ISplitScreenImpl(this);
    }

这里的看看ISplitScreenImpl
frameworks/base/libs/WindowManager/Shell/src/com/android/wm/shell/splitscreen/SplitScreenController.java

  /**
     * The interface for calls from outside the host process.
     */
    @BinderThread
    private static class ISplitScreenImpl extends ISplitScreen.Stub
            implements ExternalInterfaceBinder {

可以看到这里ISplitScreenImpl就是ISplitScreen.Stub这个实体binder对象。
再看看构造方法：

 public ISplitScreenImpl(SplitScreenController controller) {
        mController = controller;
        //构造出mListener，注意这里构造会直接把mSplitScreenListener注册到SplitScreenController中去
        mListener = new SingleInstanceRemoteListener<>(controller,
                c -> c.registerSplitScreenListener(mSplitScreenListener),
                c -> c.unregisterSplitScreenListener(mSplitScreenListener));

    }

//这里是mSplitScreenListener方法最后是会转发onTaskStageChanged事件跨进程通知客户端
        private final SplitScreen.SplitScreenListener mSplitScreenListener =
                new SplitScreen.SplitScreenListener() {
                    @Override
                    public void onStagePositionChanged(int stage, int position) {
                    //回调会直接调用mListener，也就是远程调用
                        mListener.call(l -> l.onStagePositionChanged(stage, position));
                    }

                    @Override
                    public void onTaskStageChanged(int taskId, int stage, boolean visible) {
                        mListener.call(l -> l.onTaskStageChanged(taskId, stage, visible));
                    }
                };

看看注册mSplitScreenListener到SplitScreenController中：

public void registerSplitScreenListener(SplitScreen.SplitScreenListener listener) {
    mStageCoordinator.registerSplitScreenListener(listener);
}

可以看到ISplitScreenImpl构造的mSplitScreenListener直接被注册mStageCoordinator中。
frameworks/base/libs/WindowManager/Shell/src/com/android/wm/shell/splitscreen/StageCoordinator.java

    void registerSplitScreenListener(SplitScreen.SplitScreenListener listener) {
        if (mListeners.contains(listener)) return;
        mListeners.add(listener);
        sendStatusToListener(listener);
    }

这里总结一下，弯弯绕绕比较多：
1、分屏的binder对象构造，其实也就是ISplitScreenImpl对象，在SplitScreenController的onInit方法中进行

2、ISplitScreenImpl在构造时候就已经把他的成员变量mSplitScreenListener注册到了StageCoordinator中

3、等待后续客户端调用ISplitScreenImpl的register注册远程的代理ISplitScreenListener过来时候，会与赋值SplitScreenImpl的mListener

4、StageCoordinator有相关的变化时候，先调用上面的mSplitScreenListener，再binder调用到远端客户端

再看看对应客户端调用的register方法：
这里看到是调用到ISplitScreenImpl

 private static class ISplitScreenImpl extends ISplitScreen.Stub
            implements ExternalInterfaceBinder {
   @Override
        public void registerSplitScreenListener(ISplitScreenListener listener) {
            executeRemoteCallWithTaskPermission(mController, "registerSplitScreenListener",
                    (controller) -> mListener.register(listener));
        }

可以看得出最后客户端注册的ISplitScreenListener都被注册到mListener中。

接下来systemui分屏回调部分
frameworks/base/libs/WindowManager/Shell/src/com/android/wm/shell/splitscreen/StageCoordinator.java

    private void onStageChildTaskStatusChanged(StageListenerImpl stageListener, int taskId,
            boolean present, boolean visible) {
        int stage;
        if (present) {
            stage = stageListener == mSideStageListener ? STAGE_TYPE_SIDE : STAGE_TYPE_MAIN;
        } else {
            // No longer on any stage
            stage = STAGE_TYPE_UNDEFINED;
        }

        if (present) {
            updateRecentTasksSplitPair();
        }

        for (int i = mListeners.size() - 1; i >= 0; --i) {
        //进行通知
            mListeners.get(i).onTaskStageChanged(taskId, stage, visible);
        }
    }

这里的onStageChildTaskStatusChanged方法被调用堆栈如下：

onStageChildTaskStatusChanged:1957, StageCoordinator (com.android.wm.shell.splitscreen)
onChildTaskStatusChanged:3699, StageCoordinator$StageListenerImpl (com.android.wm.shell.splitscreen)
onTaskAppeared:200, StageTaskListener (com.android.wm.shell.splitscreen)
updateTaskListenerIfNeeded:659, ShellTaskOrganizer (com.android.wm.shell)
onTaskInfoChanged:546, ShellTaskOrganizer (com.android.wm.shell)
lambda$onTaskInfoChanged$6:310, TaskOrganizer$1 (android.window)
run:0, TaskOrganizer$1$$ExternalSyntheticLambda4 (android.window)
handleCallback:959, Handler (android.os)
dispatchMessage:100, Handler (android.os)
loopOnce:232, Looper (android.os)
loop:317, Looper (android.os)
run:85, HandlerThread (android.os)

实战监听分屏进入退出log打印

下面来展示进入和退出分屏的效果，这块我们就直接使用Launcher代码中TopTaskTracker类来进行实战测试，通过log打印既可以看出Task相关变化

packages/apps/Launcher3/quickstep/src/com/android/quickstep/TopTaskTracker.java
在这里插入图片描述

进入分屏时候日志打印如下：

I TopTaskTracker: onTaskMovedToFront: (moved taskInfo to front) taskId=151, baseIntent=Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 pkg=com.android.messaging cmp=com.android.messaging/.ui.conversationlist.ConversationListActivity }
I TopTaskTracker: onTaskStageChanged: taskId=151, stage=1, visible=false
I TopTaskTracker: onTaskStageChanged: taskId=150, stage=0, visible=false
I TopTaskTracker: onTaskStageChanged: taskId=150, stage=0, visible=false
I TopTaskTracker: onTaskStageChanged: taskId=151, stage=1, visible=false
I TopTaskTracker: onTaskMovedToFront: (moved taskInfo to front) taskId=150, baseIntent=Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 pkg=com.android.dialer cmp=com.android.dialer/.main.impl.MainActivity }
I TopTaskTracker: onTaskStageChanged: taskId=150, stage=0, visible=true
I TopTaskTracker: onTaskStageChanged: taskId=151, stage=1, visible=true

退出分屏时候打印如下：

I TopTaskTracker: onTaskStageChanged: taskId=151, stage=1, visible=true
I TopTaskTracker: onTaskStageChanged: taskId=150, stage=-1, visible=true
I TopTaskTracker: onTaskStageChanged: taskId=151, stage=-1, visible=true
I TopTaskTracker: onTaskMovedToFront: (moved taskInfo to front) taskId=151, baseIntent=Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 pkg=com.android.messaging cmp=com.android.messaging/.ui.conversationlist.ConversationListActivity }

更多framework实战开发干货，请关注下面“千里马学框架”
