从协议本质、实战案例和应用经验三个维度，详细解析I²C、I²S和SAI的区别与联系。本文的目录如下：

• 接口基础对比：用表格和Mermaid时序图对比三种接口的核心特性
• 协议深度解析：详细分析帧结构、时序特性和应用场景差异
• 实战案例详解：通过三个典型场景（多通道录音、音频播放、设备配置）展示具体实现
• 应用经验总结：从选型指南、常见踩坑到性能优化技巧的完整经验分享

---

🔌 一、接口基础对比：本质与应用场景

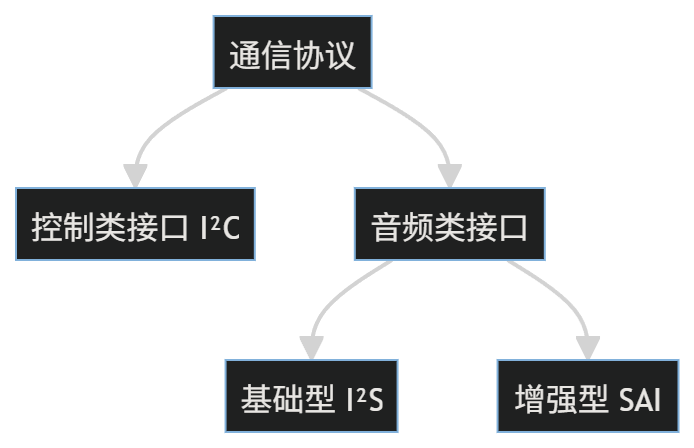

1. 协议定位与核心差异

• I²C（Inter-Integrated Circuit）

• 本质：低速控制总线（通常<1Mbps），用于芯片配置（如WM8974音频芯片寄存器设置）

• 信号线：SCL（时钟）、SDA（双向数据线）

• 典型场景：传感器配置、EEPROM读写、音频编解码器初始化

• I²S（Inter-IC Sound）

• 本质：基础音频流传输协议，专为双声道设计

• 信号线：

• BCK（位时钟，如1.536MHz@48kHz）

• LRCK（声道选择，48kHz）

• SD（音频数据）

• 局限：仅支持左右双声道，无法扩展

• SAI（Serial Audio Interface）

• 本质：I²S的超集，支持多声道/多协议

• 增强特性：

• 独立TX/RX时钟（可同时收发不同采样率音频）

• 支持TDM（8声道@32位）、AC97、PCM等协议

• 帧长度、时隙数可编程（如256位帧+8×32位时隙）

2. 硬件连接对比

---

⚙️ 二、协议深度解析：帧结构与时序

1. I²S帧结构（固定双声道）

| L通道16位 | R通道16位 | L通道16位 | R通道16位 |...

• 问题：扩展多声道需多组I²S接口，布线复杂

2. SAI的TDM模式（8声道示例）

hsai.FrameInit.FrameLength = 256;// 总帧长256位
hsai.SlotInit.SlotSize = SAI_SLOTSIZE_32B; // 每声道32位
hsai.SlotInit.SlotNumber = 8;// 8个声道
hsai.SlotInit.SlotActive = 0x00FF; // 激活全部时隙

• 帧时序：

| 时隙0（声道1） | 时隙1（声道2） | ... | 时隙7（声道8） |

3. I²C vs I²S/SAI时序对比

• I²C：

SCL _|‾|_|‾|_|‾|_
SDA XX|0xADDR|ACK|REG|ACK|DATA|ACK...

• I²S：

LRCK _|‾‾‾‾‾|____|...（左=高，右=低）
BCK _‾|_‾|_‾|...（每个脉冲传输1位）
SDD0 D1 D2...（音频数据）

---

🛠️ 三、实战案例详解

案例1：SAI实现8通道工业录音系统（STM32H743 + AD7768）

需求：同步采集8路传感器音频
硬件连接：

AD7768 ---SAI1--- STM32H743
├─ DOUT → SAI_SD_A
├─ DRDY → SAI_FS_A（帧同步）
├─ SCLK → SAI_SCK_A
└─ SYNC → PA0（TIM5同步触发）

关键代码：

// SAI配置为TDM接收模式
hsai.Init.AudioMode = SAI_MODESLAVE_RX;
HAL_SAI_Init(&hsai);

// DMA双缓冲接收（CCM RAM加速）
HAL_SAI_Receive_DMA(&hsai, (uint8_t*)adc_buffer, 2048);

经验：

• 抗干扰：SAI的FS信号与传感器DRDY直连，避免时钟偏移
• 降功耗：128kSPS采样时启用AD7768低噪声模式（比高速模式省电10mA）

案例2：I²S双声道播放（STM32F4 + WM8974）

硬件连接痛点：
WM8974有VIN（输入）和VOUT（输出），而I²S只有单数据线（SD）→ 需二选一
解决方案：

// 初始化I²S后，通过I²C配置WM8974路由
uint8_t data[2] = {0x01, 0x7F}; // R0: 使能DAC->输出
HAL_I2C_Master_Transmit(&hi2c1, 0x1A, data, 2, 100);

结果：

• 播放音频时：I²S_SD → WM8974_VIN
• 录音时：WM8974_VOUT → I²S_SD（需I²C切换寄存器）

案例3：I²C配置音频编解码器

典型场景：设置采样率、增益、EQ

// 设置WM8974采样率48kHz（I²C地址0x1A）
uint8_t cfg[] = {
0x0C, 0x00, // R12: 关闭软复位
0x04, 0x10, // R4： 使能主时钟
0x06, 0x00, // R6： 48kHz采样率
};
HAL_I2C_Master_Transmit(&hi2c1, 0x1A, cfg, sizeof(cfg), 100);

---

💎 四、应用经验总结

1. 选型黄金法则

场景	推荐接口	理由
配置音频芯片寄存器	I²C	节省引脚，标准控制协议
双声道播放/录音	I²S	简单稳定，广泛兼容
多声道专业音频	SAI（TDM）	单线支持8声道，时钟独立
混合协议系统	SAI	同时兼容I²S/TDM/AC97

2. 避坑指南

• I²C干扰问题：
  现象：音频配置后出现噪声
  解决：I²C总线上拉电阻从10kΩ改为4.7kΩ，缩短走线长度

• SAI时钟抖动：
  现象：高采样率（192kHz）时音频失真
  解决：使用专用PLLI2S时钟源（非系统PLL分频）

• I²S声道错位：
  现象：左右声道反转
  解决：检查LRCK极性，修改hsai.FrameInit.FSPolarity = SAI_FS_ACTIVE_HIGH

3. 性能优化技巧

• SAI+DMA双缓冲：

HAL_SAI_Receive_DMA(&hsai, buf1, size);
HAL_SAI_Receive_DMA(&hsai, buf2, size); // 交替无延迟

• I²C加速：启用STM32的Fast Mode+（1Mbps）
• 功耗控制：SAI的TDM模式下，关闭未使用声道（SlotActive = 0x0F）节省ADC功耗

---

💎 总结：协议本质决定应用场景

• I²C：设备控制的“神经”，不可传输音频流
• I²S：立体声传输的“骨干”，简洁可靠
• SAI：专业音频的“瑞士军刀”，多声道/多协议通吃

经验之谈：在智能音箱设计中，我们曾尝试用I²S传输4声道（两组I²S），结果PCB走线混乱且同步困难。改用SAI的TDM模式后，布线减少60%，声道同步精度提升至±10ns。

源码与设计参考：

• STM32H7 SAI TDM配置库
