超材料的电磁损耗效率和反射损耗性能

一、被动对抗基本概念及技术特点和实战效能

光电被动对抗是现代战争中的关键防御手段，指在不主动发射电磁波或光波的条件下，通过干扰敌方光电传感器或降低己方目标的可探测性，实现隐蔽防护的对抗方式。其核心是“隐蔽自己、扰乱敌人”，尤其适用于应对精确制导武器和侦察系统。

（一）被动对抗的基本概念

1. 定义与原理

被动对抗利用无源干扰或隐蔽手段破坏敌方光电设备（如红外制导导弹、激光测距仪、光学侦察系统）的工作效能。其技术基础是阻断光传播路径或削弱目标光学特征，例如：

烟幕干扰通过气溶胶粒子散射/吸收光波，形成物理遮蔽；红外隐身降低目标表面温度或调整辐射谱，规避红外探测。

2. 核心优势

隐蔽性强：不发射电磁波，避免暴露位置（如反辐射导弹无法追踪）；

抗干扰性高：在强电磁对抗环境中仍有效（如GPS干扰下烟幕仍可生效）；

响应速度快：干扰弹发射至生效仅需秒级，适于应对突发威胁。

（二）被动对抗的种类与技术特点

1. 无源干扰技术

1）烟幕干扰技术

多频谱烟幕：传统烟幕仅遮蔽可见光，新一代烟幕可覆盖可见光（0.4–0.7μm）、红外（3–5μm、8–14μm）及激光（1.06μm、1.54μm）波段，如碳纳米管气溶胶可吸收>90%的红外辐射。

智能释放系统：结合预警雷达实时测算来袭导弹方向，在弹道轨迹上精准布烟，提升拦截效率。

2）红外诱饵技术

全光谱模拟诱饵：早期诱饵仅模拟发动机尾焰（3–5μm），现代诱饵可复现目标全红外特征（包括蒙皮摩擦热辐射8–14μm），并采用脉冲喷射技术动态匹配目标运动轨迹。

协同干扰策略：诱饵与载机机动协同，形成“热力陷阱”，误导红外成像制导导弹（如美国“复仇者”系统）。

超表面减反射膜示意图

2. 隐蔽防护技术

1）光电隐身技术

低红外涂料：采用微胶囊相变材料，通过吸热-储热循环降低表面温度（如战机蒙皮涂装可使红外信号减弱70%）。

外形隐身设计：优化目标几何轮廓，减少光学散射截面（如舰船采用多面体结构削弱激光测距回波）。

2）光电伪装技术

动态自适应迷彩：利用电致变色材料实时匹配背景光谱，实现可见光与红外双波段隐身（如“幻影”伪装网）。

热目标模拟假体：部署充气式假目标并内置加热单元，模拟坦克、指挥所等热特征，吸引精确制导弹药。

3. 被动对抗技术的性能特点：

被动对抗技术的性能特点

（三）技术进展与实战效能

1. 多频谱干扰能力升级

烟幕从单一波段发展为“可见光-红外-激光”一体化干扰，如中国“光盾”系统的复合烟幕可同时对抗激光测距仪与红外成像制导导弹。

红外诱饵实现动态光谱调制，通过算法实时匹配敌方导引头波段（如法国“达拉斯”系统干扰成功率达95%）。

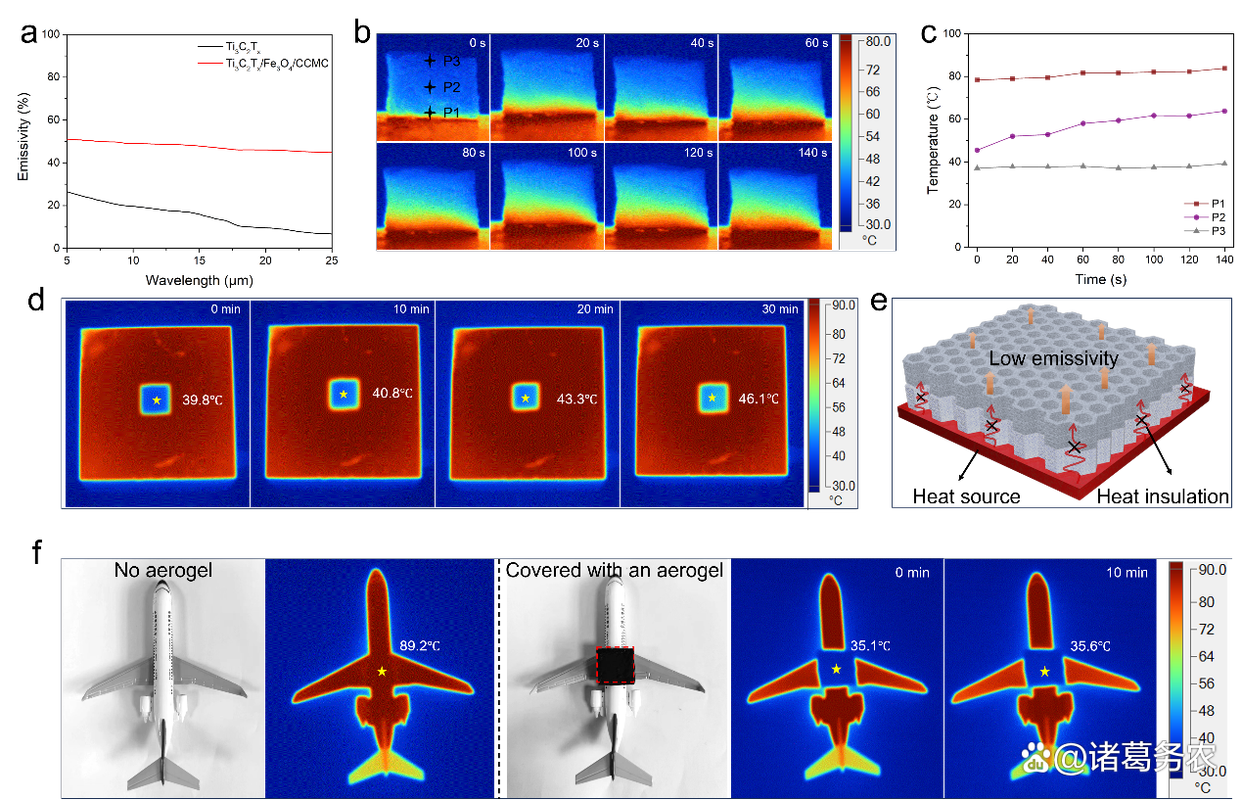

(Ti3C2Tx/Fe3O4/CCMC)–(AgNW/CCMC)气凝胶的红外隐身性能

2. 隐身与伪装技术的智能化

自适应红外隐身：美国MEDVSA系统采用智能蒙皮，根据环境温度动态调整表面发射率，使战机在红外探测器下呈现“背景化”。

高仿真假目标：科索沃战争中，南联盟利用聚乙烯假桥梁和加热假坦克消耗北约70%的精确制导弹药。

3. 系统级集成应用

现代防空系统将被动对抗纳入分层防御体系：

远程层（>20km）：卫星预警+红外诱饵；

中程层（10–20km）：烟幕屏障+激光致盲；

近程层（<10km）：高能激光硬杀伤。

（四）前沿技术方向

1. 智能自适应隐身材料

量子点涂层：通过电场调控量子点能隙，实现红外辐射谱的实时重构（实验室已实现0.5秒内切换3–14μm波段发射率）。

超材料/metasurface：纳米结构阵列设计，定向散射入射激光或扭曲红外成像（如DARPA“超表面光学”项目）。

2. 对抗“静默无人机”的新策略

声纹+红外复合探测：结合螺旋桨噪声（50Hz–20kHz）与微弱热信号（温差<2℃），提升无射频信号目标的发现率。

分布式光电孔径系统（EODAS）：多传感器融合实现360°无死角监控，解算频率达500Hz，可追踪超低空隐身目标。

不同底层电介质材料对光波吸收性能

量子照明探测：利用量子纠缠态光子突破传统探测信噪比极限，在强背景噪声中识别微弱目标信号（实验阶段信噪比提升10dB）。

量子伪装：基于量子隐形传态原理，将目标光学信息“转移”至假位置，实现物理隐身（理论验证中）。

4. 前沿被动对抗技术的突破点：

前沿被动对抗技术的突破点

（五）总结与发展趋势

光电被动对抗正朝着多频谱融合、智能化自适应、量子化三大方向发展。未来核心突破点在于：

材料革新：如智能蒙皮实现“感知-决策-隐身”闭环控制；

算法升级：AI驱动干扰策略实时优化（如对抗神经网络生成对抗样本）；

系统集成：被动定位（如红外单站测距）+被动对抗协同，构建全无源防御链。

被动对抗技术因战场电磁环境日益复杂而更显重要，其发展将重塑未来战场的攻防平衡。

手持无人机报警器

二、被动对抗材料技术前沿

被动对抗材料技术通过无源干扰和隐蔽手段对抗光电探测和攻击，不主动发射电磁波，具有强隐蔽性、抗干扰性和快速响应优势。

（一）激光防护材料：非线性光限幅技术

1. 基本原理与材料体系

光限幅材料在弱光下保持高透过率（>90%），强激光照射时通过非线性效应（如反饱和吸收、非线性散射）急剧降低透过率，保护后端传感器。核心机制包括：

反饱和吸收（RSA）：强光下激发态吸收截面大于基态，增强光子吸收（如酞菁类有机分子、碳纳米管）

非线性散射：纳米颗粒在强光下产生微等离子体或气泡，散射激光（如金纳米棒、石墨烯悬浮液）

非线性折射：热致折射率变化使光束发散（如硝基苯液体）

2. 前沿突破

碳基复合材料：Ti₃C₂Tₓ/Fe₃O₄气凝胶通过3D打印蜂窝结构，实现80 dB电磁屏蔽兼激光防护，压缩应变60%时可调谐屏蔽性能

多机制协同设计：ZnO/石墨烯异质结结合RSA与自由载流子吸收，将532 nm激光限幅阈值降至0.3 J/cm²（比单一材料提升5倍）

超快响应材料：量子点涂层（如PbS/CdS核壳结构）利用激子效应，响应时间缩短至皮秒级，适用于高重复频率脉冲激光

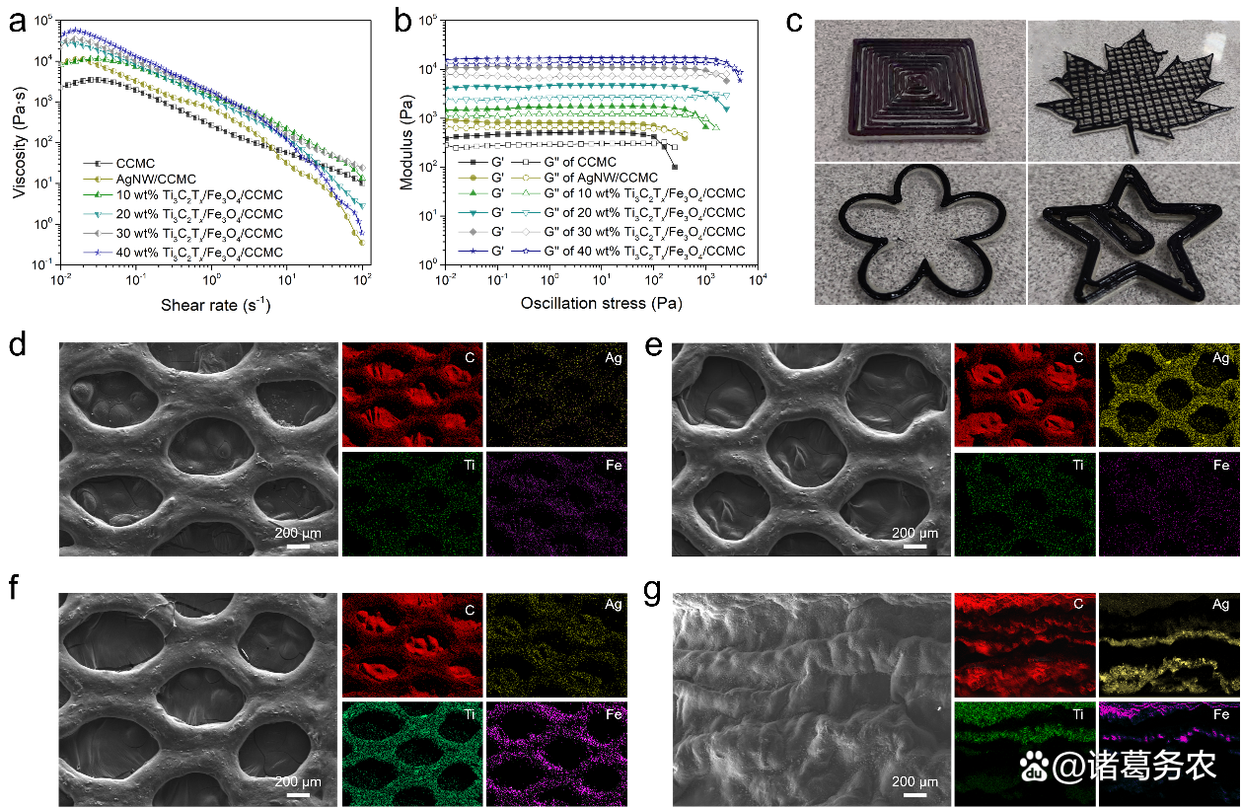

墨水的流变性能及气凝胶的微观形貌

（二）隐身材料：多波段兼容与智能自适应

1. 红外隐身技术

光子晶体薄膜：国防科技大学时家明团队开发柔性光子晶体膜，通过破坏周期性结构实现“光谱挖孔”，在3–5 μm和8–14 μm波段反射率>95%，同时允许5.8–7.5 μm波段透射散热，解决高温目标（如发动机）红外隐身与散热的矛盾

动态热管理材料：仿珍珠母氧化铝陶瓷基复合材料，利用层状结构微米透波通道，实现隔热（0.08 W·m⁻¹·K⁻¹）与导热（0.67 W·m⁻¹·K⁻¹）可逆切换，适应昼夜温差

2. 激光与雷达隐身

“反猫眼”超表面膜：Si₃N₄/Ag/Si₃N₄三层膜系结合微纳金属阵列，通过遗传算法优化，实现可见光平均透过率88%（峰值94%），1550 nm激光吸收率80%，反射率<10%，有效抑制光学窗口回波

无谐振超材料：大连理工段玉平团队提出铁磁介质超材料，解耦相位调控与单元尺寸，实现小型化雷达隐身（单元尺寸<λ/10），在2–18 GHz频段吸收率>90%

3. 高温适应性突破

高熵合金吸收剂：FeCoNiCrAl体系通过d-f轨道强交换作用，在500℃下磁损耗角正切值达0.45（传统合金<0.2），解决高温阻抗失配问题

人眼采用CCD侦察示意图

（三）多功能复合材料：结构-功能一体化

1. 力学-隐身协同设计

力学-隐身协同设计

2. 智能响应材料

应变调控材料：压缩Ti₃C₂Tₓ气凝胶至60%应变，电磁屏蔽效能从40 dB提升至80 dB，实现“按需隐身”

电场/热响应材料：量子点涂层（如CdSe/ZnS）通过外场调控能隙，0.5秒内切换3–14 μm波段发射率，动态匹配背景

策略诱导高熵合金强交换相互作用的机制

（四）技术前沿与发展趋势

1. 量子技术融合

量子照明探测：利用纠缠光子突破经典信噪比极限，在烟幕中识别温差<0.1℃目标（实验阶段信噪比提升10 dB）

量子隐形传态材料：理论验证将目标光学信息转移至假位置，实现物理隐身（如波导阵列超构材料）

2. 超构材料与算法驱动

超表面（Metasurface）：纳米结构阵列定向散射激光（如DARPA项目），1550 nm激光反射率<5%，抗烧蚀阈值>5 J/cm²

AI逆向设计：遗传算法优化D/M/D膜系参数，设计效率提升百倍，推动定制化隐身器件发展

3. 仿生与可持续材料

甲虫壳仿生结构：多孔层状SiO₂/Al₂O₃复现生物光子晶体，可见光-红外隐身兼容降解性（实验室降解率>90%）

（五）总结

被动对抗材料正走向多频谱兼容、动态自适应、智能化设计：激光防护聚焦超快响应碳基复合材料；隐身材料突破多波段矛盾（如光子晶体“光谱挖孔”）；多功能复合材料实现力学-隐身-热管理协同（仿生设计+3D打印）。

未来突破依赖于量子技术应用、超构材料精密加工及AI驱动设计，推动被动对抗从“单一防御”向“感知-决策-响应”智能系统演进。

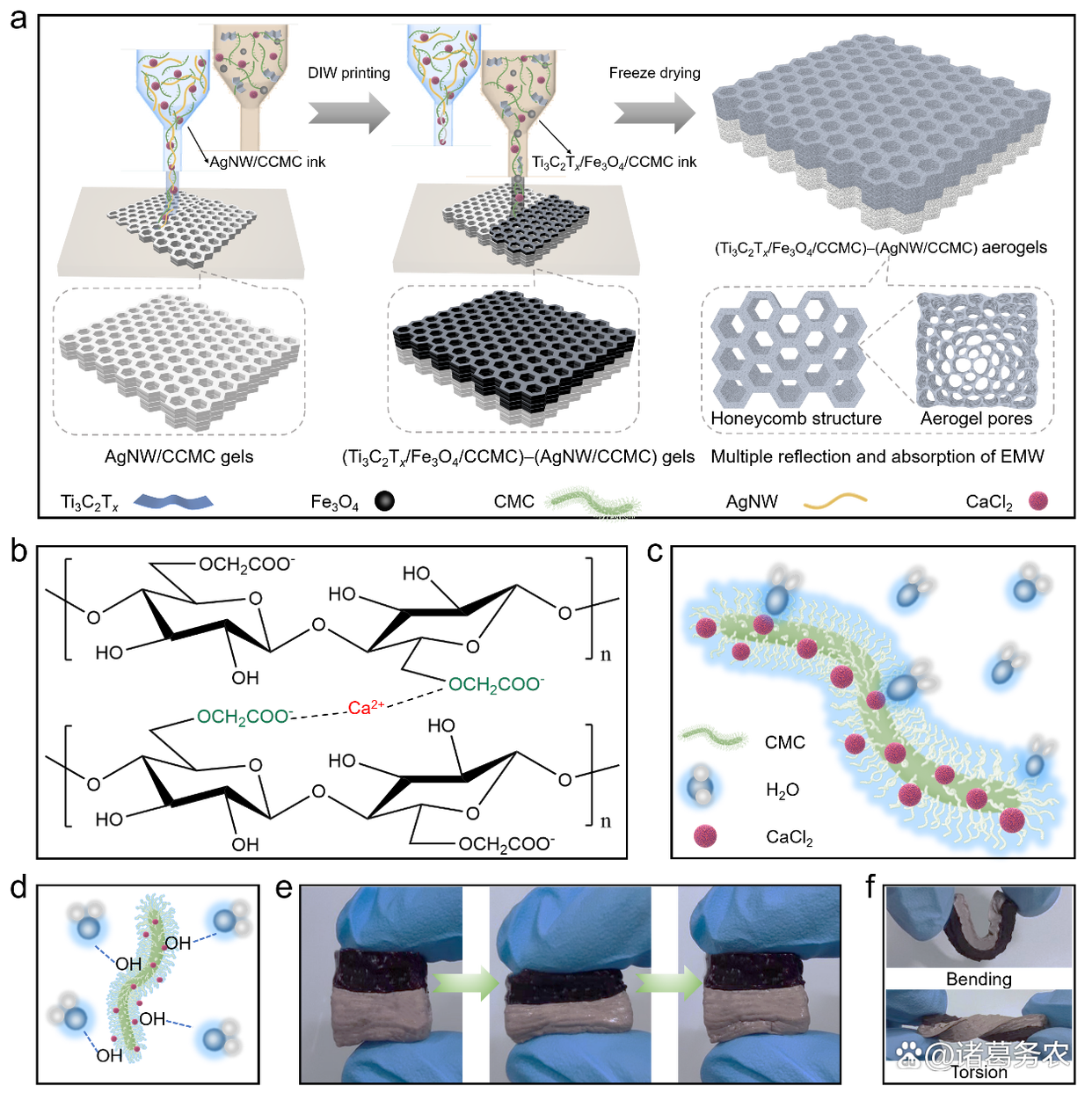

(Ti3C2Tx/Fe3O4/CCMC)–(AgNW/CCMC)气凝胶的制备流程示意图

三、被动对抗性能参数及检测和表征技术与设备

（一）性能参数与指标体系

被动光电对抗系统的性能需从探测、干扰、隐身、系统四个维度量化评估：

1. 探测与定位性能

作用距离：受大气消光系数（雾霾衰减率≥50%时作用距离下降60%）和目标背景亮度系数影响，典型值1–5 km。

定位精度：双站定位误差与站间距强相关，如站距10 km时定位误差均值23.9 m，标准差18.4 m。

探测概率：以>10%为有效侦察阈值，与CCD信噪比和视在对比度正相关。

虚警率：多传感器融合下需≤10⁻³（如雷达+红外协同）。

2. 干扰与防护性能

干扰波段覆盖：多频谱烟幕需覆盖可见光（0.4–0.7 μm）、红外（3–5 μm、8–14 μm）、激光（1.06/1.54 μm）。

干扰成功率：红外诱饵对成像制导导弹干扰成功率>95%（如法国“达拉斯”系统）。

隐身效能：红外隐身涂料使目标温差>100℃，隐身效率>70%；激光隐身要求反射率<10%（1550 nm波段）。

3. 系统级性能

响应时间：烟幕干扰弹部署需≤5秒，激光对抗系统响应≤1秒。

多目标处理能力：同时跟踪目标数≥150个（依赖边缘计算优化）。

环境适应性：温度范围-40℃~+70℃，抗电磁干扰强度≥200 V/m。

4. 被动光电对抗核心性能参数体系

被动光电对抗核心性能参数体系

（二）实验检测与表征技术进展

1. 材料级性能表征

1）光电探测器性能测试

暗电流与响应度：二维钙钛矿光电二极管（(PEA)₂(MA)₄Pb₅I₁₆）经Al₂O₃/PMMA双界面钝化后，暗电流降至0.89 pA，响应度达0.36 A/W（532 nm）。

稳定性测试：中和(NH₄)₂S钝化的异质结光电晶体管（HPT C），暴露空气三周后信噪比仅下降6 dB，远优于未钝化器件（下降37 dB）。

2）隐身材料多频谱测试

红外-激光兼容隐身：Si₃N₄/Ag/Si₃N₄“反猫眼”超表面膜在1550 nm激光吸收率>80%，可见光透过率>88%。

动态热管理测试：光子晶体薄膜在3–5 μm/8–14 μm波段反射率>95%，同时开放5.8–7.5 μm波段透射散热。

2. 系统级测试平台

1）复杂电磁环境模拟

华科检测开发“传导骚扰与抗扰度综合测试系统”，采用可编程超表面技术动态调控电磁波前，结合数字孪生预计算模拟多物理场耦合环境。支持非侵入式干扰注入，实现200 V/m~1 kV/m场强精准控制，测试重复性误差<3%。

2）多源融合探测验证

声纹-红外联合测试：无人机探测器通过50 Hz–20 kHz声纹与<2℃温差红外特征融合，虚警率降低至10⁻³。

AI驱动测试优化：美国SPEIR系统集成LockNESS算法，自动生成360°威胁图，目标标识准确率>90%。

（三）前沿设备与系统级检测进展

1. 全景被动探测系统

舰载SPEIR系统（美）：Block 1阶段实现360°宽视场覆盖，集成全景光电红外与激光测距，支持对小艇/无人机探测跟踪。

分布式光电孔径（DDG-1000）：上层建筑多传感器组网，支持跨传感器任务协同，水平精度≤3°。

2. 智能对抗装备

俄PAPV光电对抗系统：0.53/1.06/0.86 μm三波段激光，工作距离0.3–1.5 km，脉冲频率6次/分钟，通过算法过滤玻璃反射误报。

激光限幅测试仪：碳基复合材料（Ti₃C₂Tₓ/Fe₃O₄气凝胶）限幅阈值0.3 J/cm²，响应时间皮秒级。

3. 量子化检测技术

量子照明探测：纠缠光子突破经典信噪比极限，烟幕中识别温差<0.1℃目标（实验阶段信噪比提升10 dB）。

超构材料表征：超表面（Metasurface）定向散射激光，反射率<5%，抗烧蚀阈值>5 J/cm²（DARPA项目）。

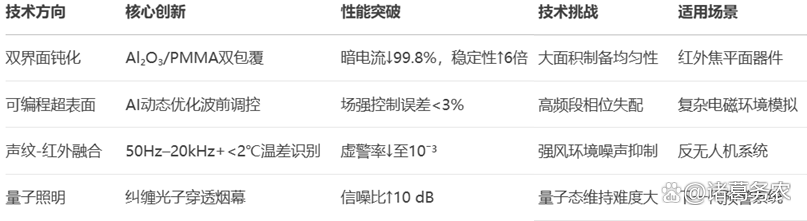

4. 被动对抗材料与系统测试技术对比

被动对抗材料与系统测试技术对比

（四）总结与趋势

被动光电对抗性能评估正从单参数测试向多维度耦合评估演进：

指标体系精细化：定位精度、干扰成功率等核心参数需结合环境动态修正（如大气衰减、电磁干扰）。

检测技术智能化：AI驱动测试优化（如LockNESS算法）和数字孪生预计算成为提升效率关键。

量子技术突破瓶颈：量子照明与超构材料推动探测灵敏度与抗干扰能力跨越式提升。

未来发展聚焦 “智能-量子-绿色”三位一体：仿生材料（甲虫壳结构SiO₂/Al₂O₃）兼容隐身与降解性；量子传感向工程化迈进；无源设备（如机械式无电吊具）推动低碳化测试。

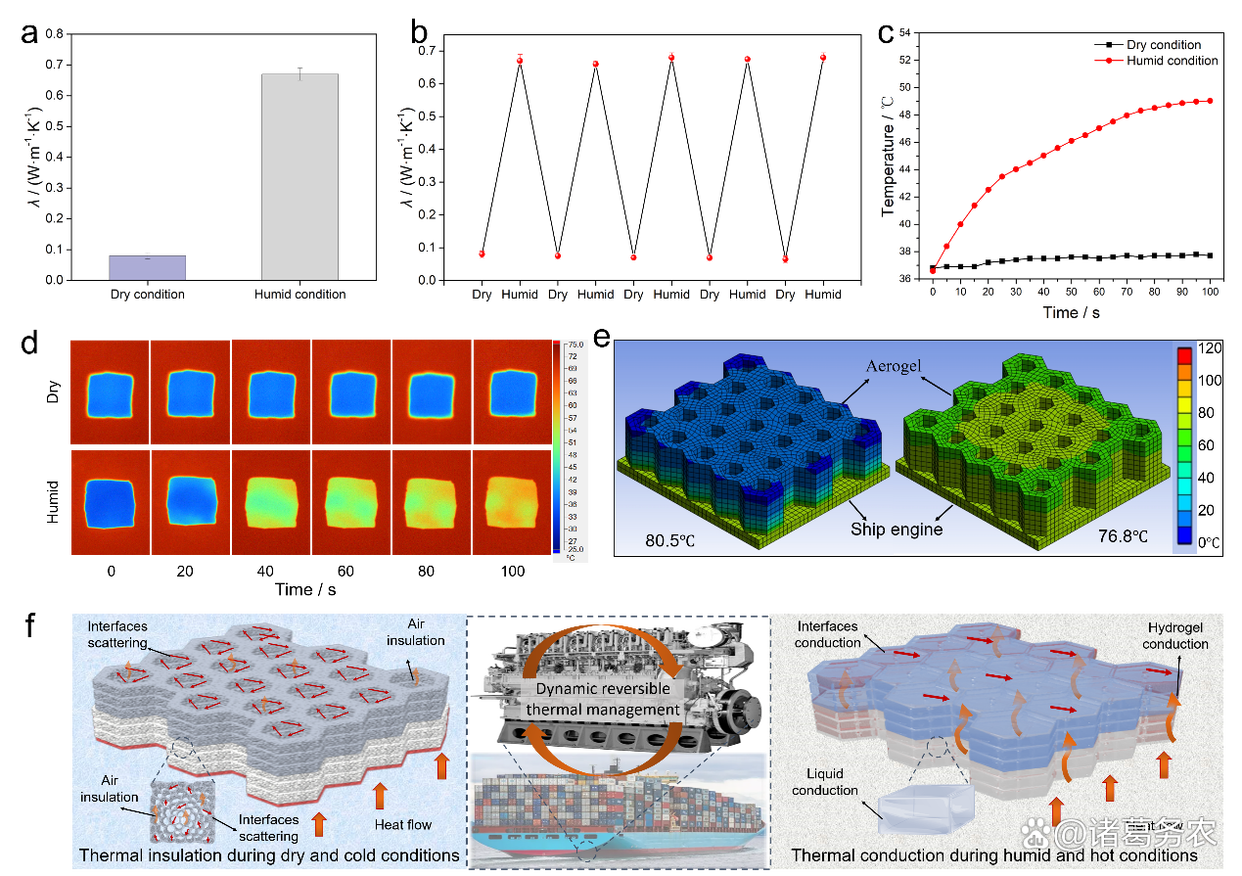

(Ti3C2Tx/Fe3O4/CCMC)–(AgNW/CCMC)气凝胶的动态可逆热管理性能

【免责声明】本文主要内容均源自公开信息和资料，部分内容引用Ai，仅作参考，不作任何依据，责任自负。
