由于项目需要开始接触Microchip（原Atmel）家的这款MCU，使用工具是SAM E70 X PLAINED ULTRA开发板。本系列用于记录从0开始一步步熟悉这款MCU的开发过程。开发板外设资源丰富，之前一直是使用HAL库开发ST/GD系列的MCU，Microchip的开发风格与前两者存在一定差异，借此机会巩固一下基础知识。

上篇学习了GPIO、UART的简单使用，本章讲学习使用IIC、SPI、PWM等常见外设。

开发板用户手册

• ATSAME70Q21B Microcontroller
  • Cortex-M7 Core-based Microcontroller
  • Max Speed: 300MHz
  • Flash: 2048KB


IIC主机

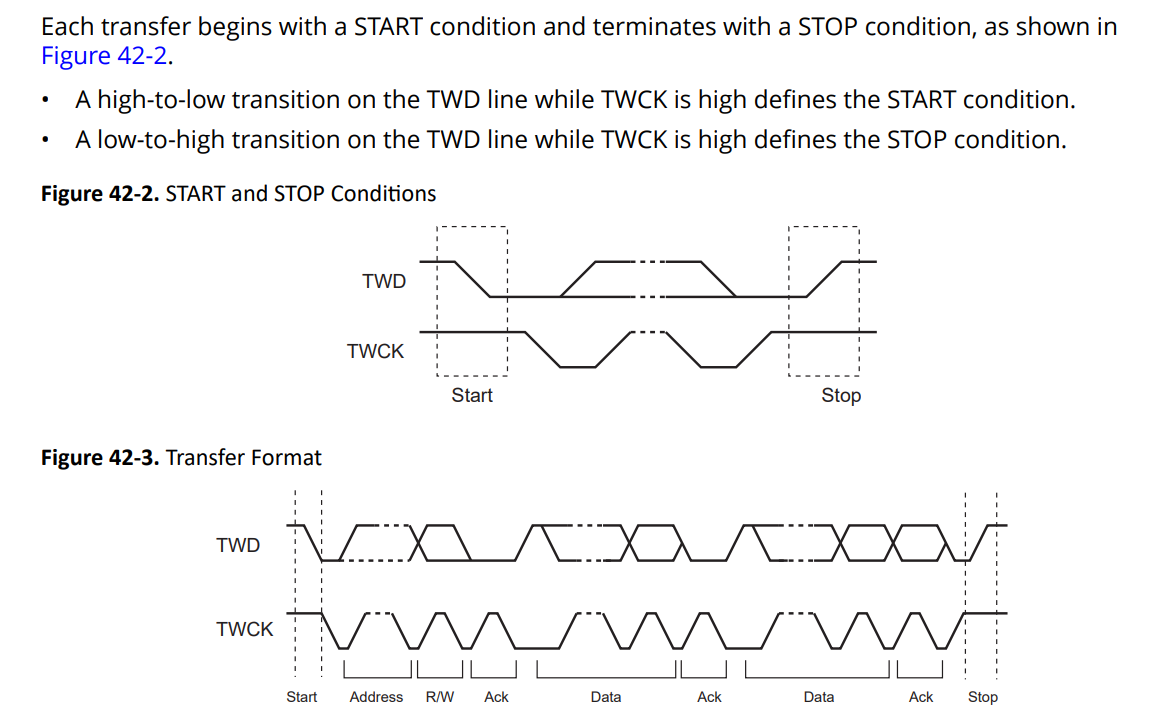

IIC协议简要回顾

起始信号、结束信号等概念不再展开介绍。

IIC写

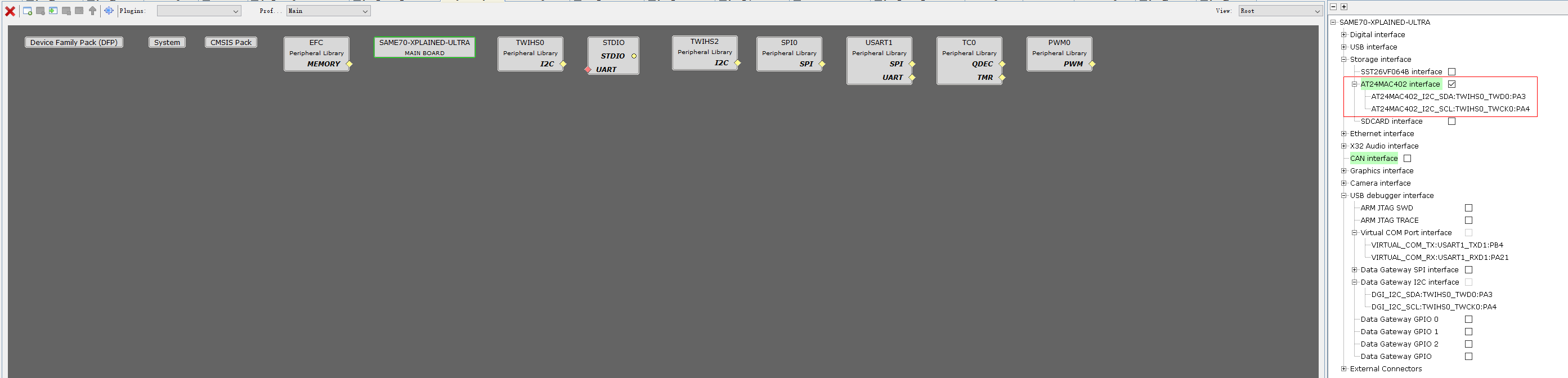

开发板上自带一块EEPROM（AT24），设备地址0x57。在图形界面中使能IIC（TWIHS）

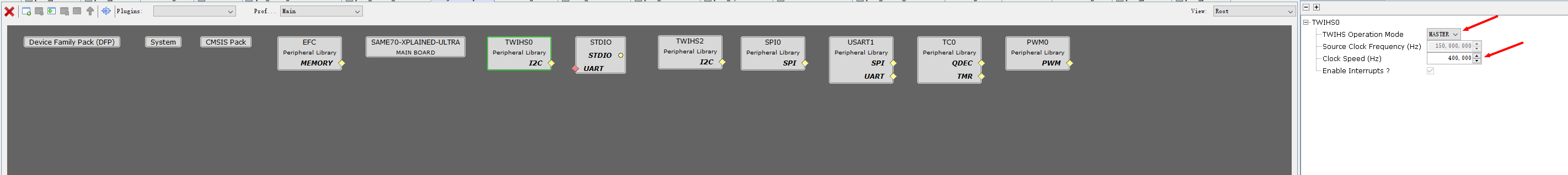

配置IIC，主机模式，400kHz

配置完成后，修改main函数，代码如下：

uint8_t hello_str[] = "hello from the SAM E70 X PLAINED ultra";
int main ( void )
{
    /* Initialize all modules */
    SYS_Initialize ( NULL );
    printf("%s at %s %s\r\n", hello_str, __DATE__, __TIME__);
    TWIHS0_Write(0x57, hello_str, sizeof(hello_str));

    while ( true )
    {
        LED3_Toggle();
        SYSTICK_DelayMs(500);
        /* Maintain state machines of all polled MPLAB Harmony modules. */
        SYS_Tasks ( );
    }

    /* Execution should not come here during normal operation */

    return ( EXIT_FAILURE );
}

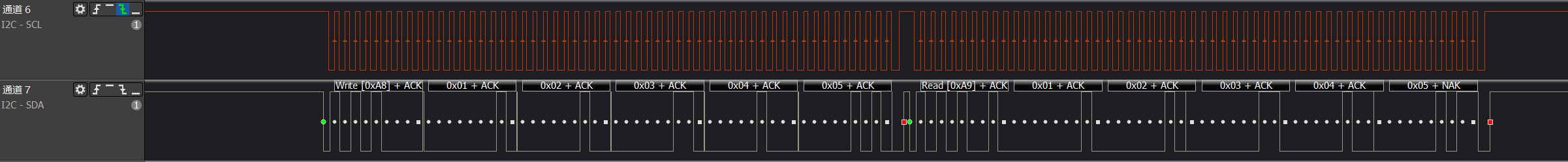

使用逻辑分析仪抓取波形，效果如下：

IIC从机

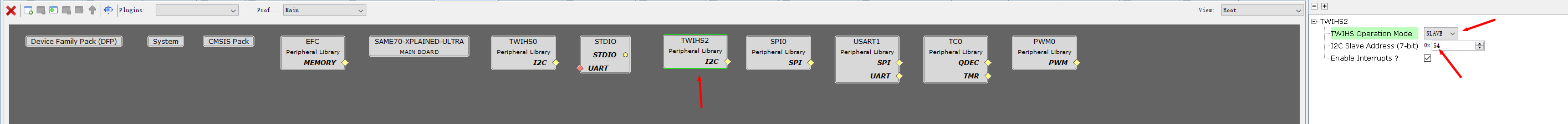

开发板具有三个IIC外设，选择IIC2作为从机（三个IIC都可以根据需要设置为主机或从机），图形设置如下：

这里我们设置从机地址为0x54。同时使用一块STM32作为IIC主机与开发板通信，STM32的配置这里不做介绍。
与主机不同的是，从机生成的库文件只实现了中断代码，并未实现具体的回调函数需要手动注册。
初始化代码如下：

void TWIHS2_Initialize( void )
{
    /* Reset the TWIHS Module */
    TWIHS2_REGS->TWIHS_CR = TWIHS_CR_SWRST_Msk;

    /* Disable the TWIHS Master/Slave Mode */
    TWIHS2_REGS->TWIHS_CR = TWIHS_CR_MSDIS_Msk | TWIHS_CR_SVDIS_Msk;

    /* Configure slave address */
    TWIHS2_REGS->TWIHS_SMR = TWIHS_SMR_SADR(0x54);

    /* Clear the Transmit Holding Register and set TXRDY, TXCOMP flags */
    TWIHS2_REGS->TWIHS_CR = TWIHS_CR_THRCLR_Msk;

    /* Initialize the TWIHS PLIB Object */
    /* Enable interrupt for Slave Access and End of Slave Access */
    TWIHS2_REGS->TWIHS_IER = TWIHS_IER_SVACC_Msk | TWIHS_IER_EOSACC_Msk;

    twihs2Obj.callback = NULL;
    twihs2Obj.isBusy = false;
    twihs2Obj.isFirstTxPending = false;
    twihs2Obj.isAddrMatchEventNotified = false;

    /* Enable Slave Mode */
    TWIHS2_REGS->TWIHS_CR = TWIHS_CR_SVEN_Msk;

    TWIHS2_CallbackRegister(TWIHS2_SlaveCallback, 0);//手动调用，其中TWIHS2_SlaveCallback需自行实现
}

void TWIHS2_CallbackRegister(TWIHS_SLAVE_CALLBACK callback, uintptr_t contextHandle)
{
    twihs2Obj.callback = callback;

    twihs2Obj.context  = contextHandle;
}

在plib_twihs_slave_common.h中可以看到需要实现以下几种事件回调。

typedef enum
{
    TWIHS_SLAVE_TRANSFER_EVENT_NONE = 0,

    /* Address match event */
    TWIHS_SLAVE_TRANSFER_EVENT_ADDR_MATCH,

    /* Data sent by I2C Master is available */
    TWIHS_SLAVE_TRANSFER_EVENT_RX_READY,

    /* I2C slave can respond to data read request from I2C Master */
    TWIHS_SLAVE_TRANSFER_EVENT_TX_READY,

    /* I2C stop condition received or start condtion with other slave address detected */
    TWIHS_SLAVE_TRANSFER_EVENT_TRANSMISSION_COMPLETE,

}TWIHS_SLAVE_TRANSFER_EVENT;

typedef bool (*TWIHS_SLAVE_CALLBACK) ( TWIHS_SLAVE_TRANSFER_EVENT event, uintptr_t contextHandle );

从机回调函数实现

手动实现的回调函数如下，只是简单实现接收和发送功能：

bool TWIHS2_SlaveCallback(TWIHS_SLAVE_TRANSFER_EVENT event, uintptr_t context)
{
    (void)context;

    switch (event)
    {
        case TWIHS_SLAVE_TRANSFER_EVENT_ADDR_MATCH:
            reg_idx          = 0;
            break;

        case TWIHS_SLAVE_TRANSFER_EVENT_RX_READY:
        {
            uint8_t data = TWIHS2_ReadByte();

            read_buffer[reg_idx] = data;
            if (++reg_idx >= I2C_SLAVE_BUFFER_SIZE)
                reg_idx = 0;
            break;
        }

        case TWIHS_SLAVE_TRANSFER_EVENT_TX_READY:
             TWIHS2_WriteByte(read_buffer[reg_idx]);
             if (++reg_idx >= I2C_SLAVE_BUFFER_SIZE)
                reg_idx = 0;
            break;

        case TWIHS_SLAVE_TRANSFER_EVENT_TRANSMISSION_COMPLETE:
            break;

        default:
            break;
    }

    return true;
}

在STM32中对从机先写后读，核心代码如下：

uint8_t data[] = {0x01, 0x02, 0x03, 0x04, 0x05};
uint8_t rd_data[5];
HAL_I2C_Master_Transmit(&hi2c1, 0x54 << 1, data, 5, 1000);
HAL_I2C_Master_Receive(&hi2c1, 0x54 << 1, rd_data, 5, 1000);

STM32调试可以抓取到读到的数据如下：

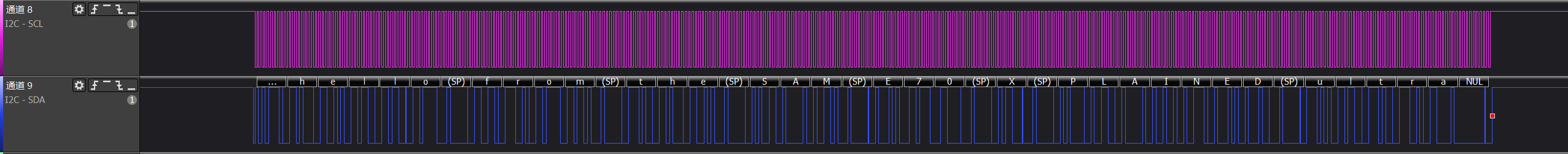

同时可以使用逻辑分析仪抓取数据，效果如下：

SPI

SPI协议简要回顾

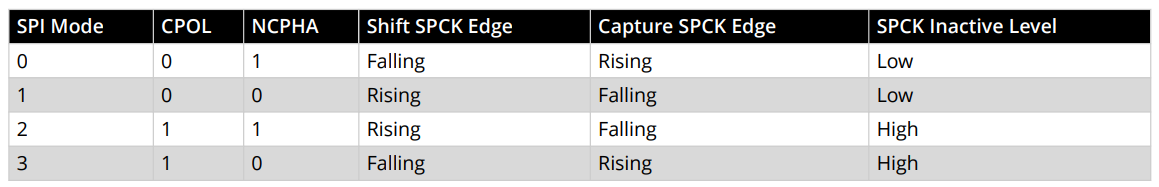

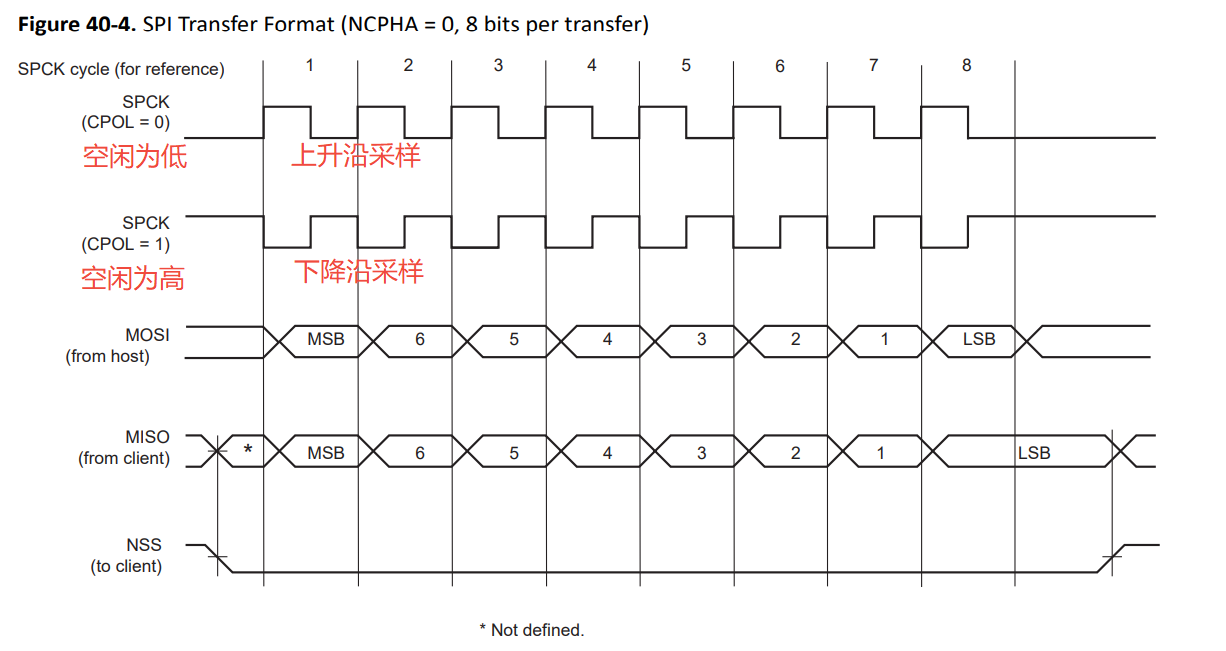

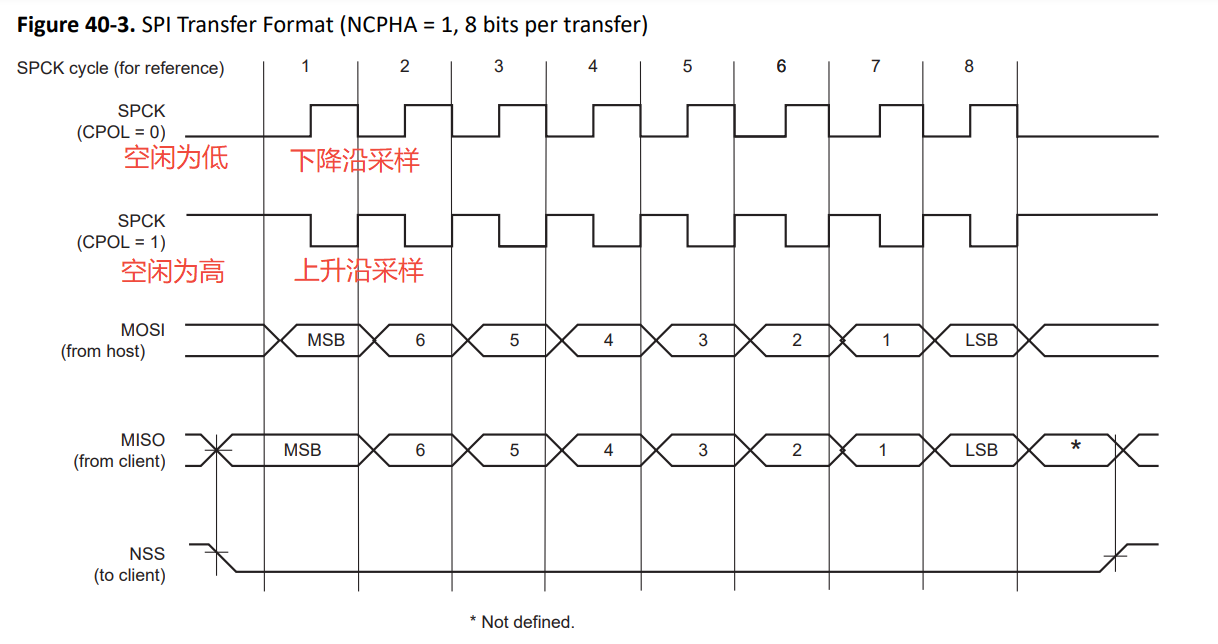

由CPOL和CPHA组成四种模式：

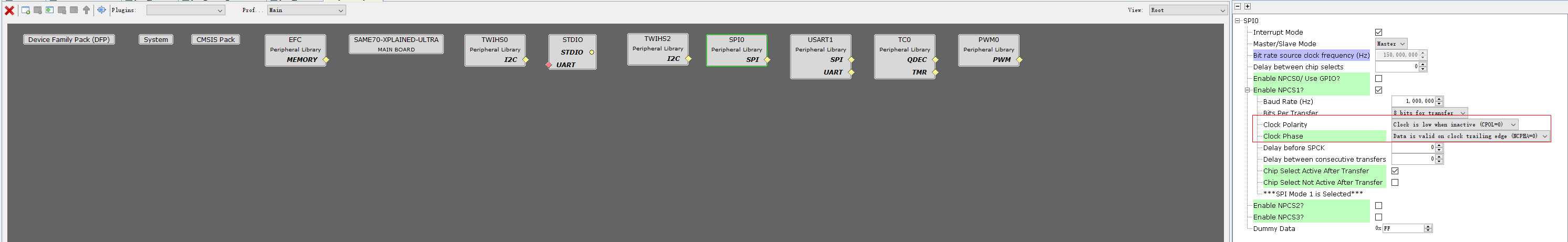

使用图形界面使能SPI外设，界面如下：

拉低CS->写数据->拉高CS，代码如下：

uint8_t hello_str[] = "hello from the SAM E70 X PLAINED ultra";
int main ( void )
{
    /* Initialize all modules */
    SYS_Initialize ( NULL );
    printf("%s at %s %s\r\n", hello_str, __DATE__, __TIME__);

    EXT1_SPI_CS_Clear();
    SPI0_Write(hello_str, sizeof(hello_str));
    while(SPI0_IsTransmitterBusy());
    EXT1_SPI_CS_Set();

    while ( true )
    {
        LED3_Toggle();
        SYSTICK_DelayMs(500);
        /* Maintain state machines of all polled MPLAB Harmony modules. */
        SYS_Tasks ( );
    }

    /* Execution should not come here during normal operation */

    return ( EXIT_FAILURE );
}

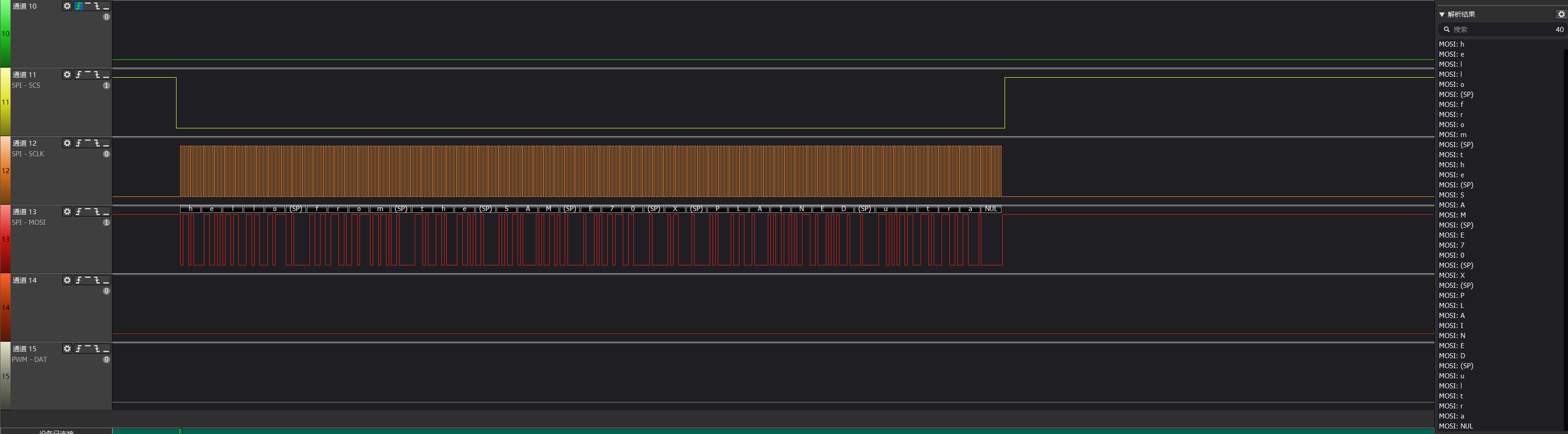

使用逻辑分析仪抓取数据，效果如下：

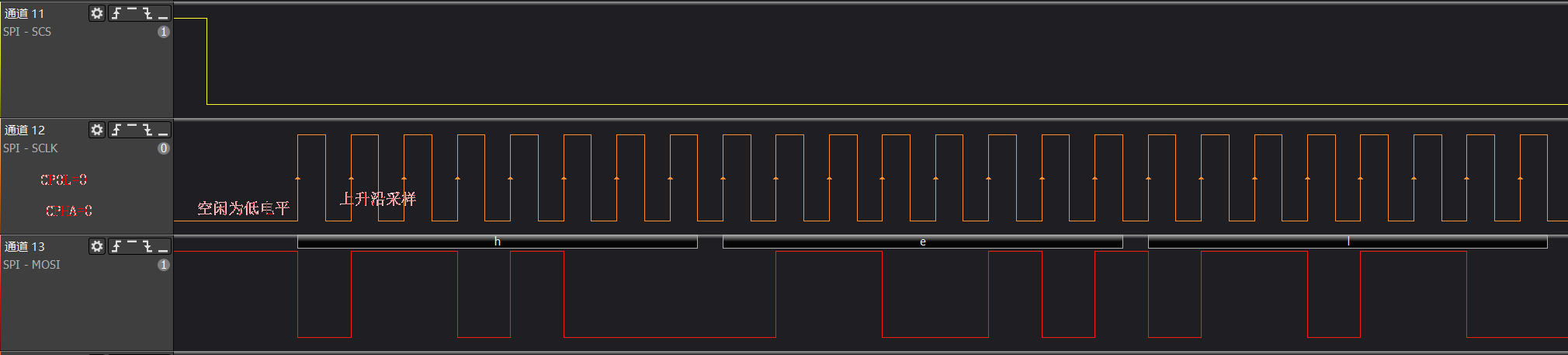

SPI我们使用的是模式0（CPOL=0，CPHA=0），放大后波形如下：

PWM

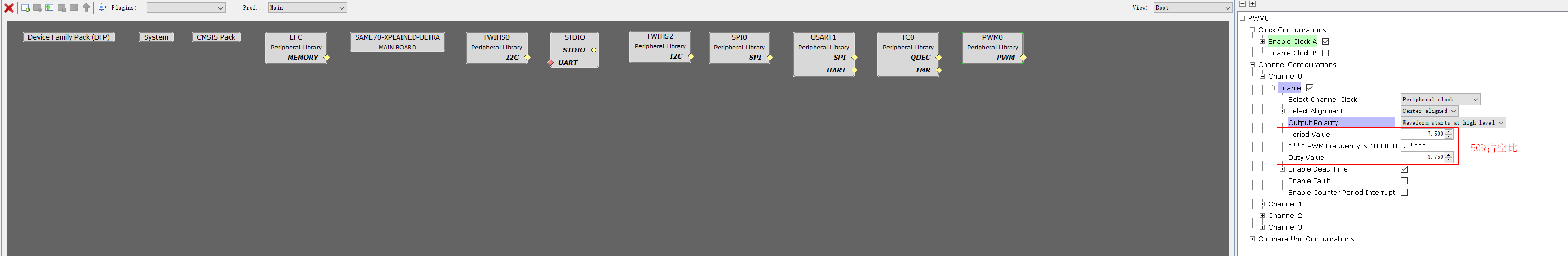

脉冲宽度调制(Pulse Width Modulation，PWM)，使用图形界面配置如下，这里初始占空比设置为50%。

在main函数中使能输出，代码如下：

uint8_t hello_str[] = "hello from the SAM E70 X PLAINED ultra";
int main ( void )
{
    /* Initialize all modules */
    SYS_Initialize ( NULL );
    printf("%s at %s %s\r\n", hello_str, __DATE__, __TIME__);

    PWM0_ChannelsStart(PWM_CHANNEL_0_MASK);

    while ( true )
    {
        LED3_Toggle();
        SYSTICK_DelayMs(500);
        /* Maintain state machines of all polled MPLAB Harmony modules. */
        SYS_Tasks ( );
    }

    /* Execution should not come here during normal operation */

    return ( EXIT_FAILURE );
}

使用逻辑分析仪抓取波形，数据如下：

修改占空比为75%，代码如下：

uint8_t hello_str[] = "hello from the SAM E70 X PLAINED ultra";
int main ( void )
{
    /* Initialize all modules */
    SYS_Initialize ( NULL );
    printf("%s at %s %s\r\n", hello_str, __DATE__, __TIME__);

    PWM0_REGS->PWM_CH_NUM[0].PWM_CDTY = PWM0_ChannelPeriodGet(PWM_CHANNEL_0) / 4 * 3;
    PWM0_ChannelsStart(PWM_CHANNEL_0_MASK);

    while ( true )
    {
        LED3_Toggle();
        SYSTICK_DelayMs(500);
        /* Maintain state machines of all polled MPLAB Harmony modules. */
        SYS_Tasks ( );
    }

    /* Execution should not come here during normal operation */

    return ( EXIT_FAILURE );
}

使用逻辑分析仪抓取波形，数据如下：

本篇简单学习了IIC主机、从机、SPI主机的基本使用，中断，DMA传输等暂未设计，感兴趣可以自行添加测试。接下来将开始学习对存储单元的操作（读写Flash）等。
